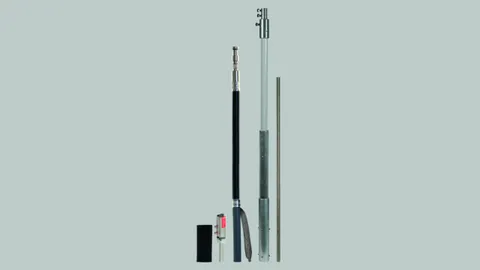

Zestaw DEHNcon-H

System do tworzenia odseparowanych układów zwodów dla instalacji nadawczo-odbiorczych (anteny paraboliczne, naziemne) lub całych budynków lub ich części.

Zestaw DEHNcon-H

System do tworzenia odseparowanych układów zwodów dla instalacji nadawczo-odbiorczych (anteny paraboliczne, naziemne) lub całych budynków lub ich części.
Przewód HVI light jest ułożony wewnątrz rury wsporczej, co daje atrakcyjny efekt wizualny, zredukowane wymiary rur wsporczych (rura aluminiowa 40 x 5 mm / rura z GRP 30 x 3 mm) przy niskiej wadze całej konstrukcji, pozwalają również na montaż na istniejących masztach antenowych.
Specjalna końcówka przyłączeniowa wewnątrz jest wyprowadzona w postaci elastycznej taśmy ze stali nierdzewnej do przyłączenia do połączenia wyrównawczego na dolnym końcu rury wsporczej.

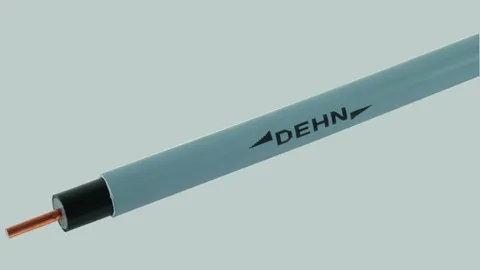

Przewód HVI light

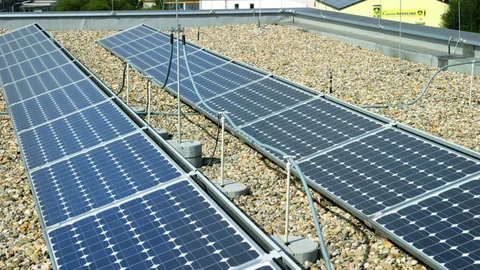

System umożliwiający zachowanie odstępu separującego np. na dachach płaskich. Wysokonapięciowa izolacja przewodu HVI light zapobiega niekontrolowanemu przebiciu, np. przez pokrycie dachowe do znajdujących się poniżej elementów metalowych lub elektrycznych.

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 45 cm (w powietrzu) albo s ≤ 90 cm (materiał stały).

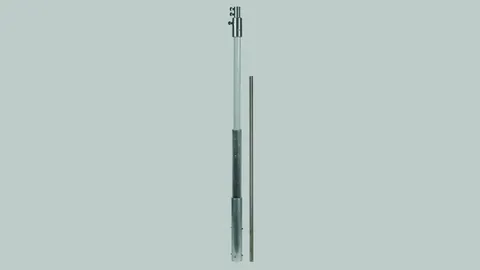

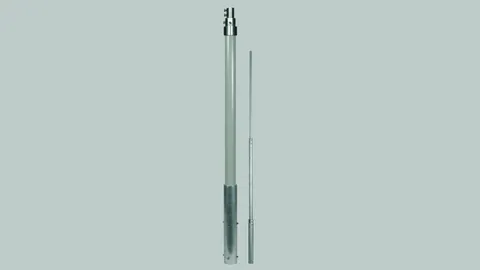

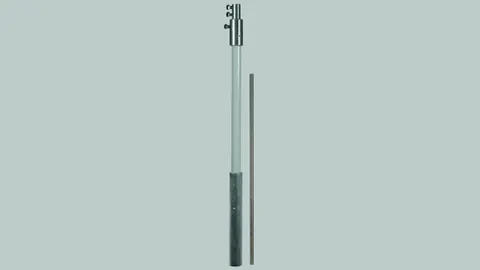

Rury wsporcze DEHNcon-H do przewodu HVI light

Rury wsporcze do przewodu HVI light do konfekcjonowania na miejscu, iglica odgromowa ze stali nierdzewnej, Ø10 mm.

Elementy przyłączeniowe do systemu DEHNcon-H, przewód HVI light

Akcesoria do zestawu DEHNcon-H

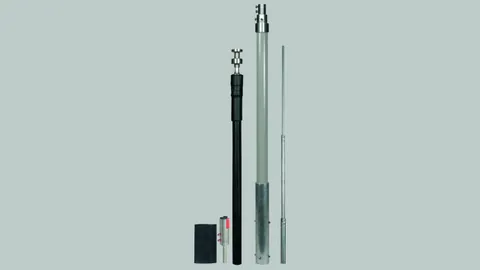

Maszt odgromowy do poddachowego montażu przewodu HVI light

Do montażu nasadowego na wsporniku montażowym na krokiew.Przewód HVI light jest ułożony wewnątrz rury wsporczej, co daje atrakcyjny efekt wizualny. Przewód HVI light jest prowadzony przez rurę stojakową wspornika montażowego na krokiew i układany w obszarze kontrłat / łat dachowych.Zalety:
  • Montaż poddachowy – niewidoczny dla oka
  • Montaż nasadowy z tylko jedną widoczną rurą
  • Brak naprężeń mechanicznych np. spowodowanych obciążeniem śniegiem

Rura wsporcza DEHNcon-H do przewodu HVI light, montaż poddachowy

Rura wsporcza do przewodu HVI light do konfekcjonowania na miejscu, iglica odgromowa ze stali nierdzewnej, Ø10 mm.

Przewód HVI light

System umożliwiający zachowanie odstępu separującego np. na dachach płaskich. Wysokonapięciowa izolacja przewodu HVI light zapobiega niekontrolowanemu przebiciu, np. przez pokrycie dachowe do znajdujących się poniżej elementów metalowych lub elektrycznych.

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 45 cm (w powietrzu) albo s ≤ 90 cm (materiał stały).

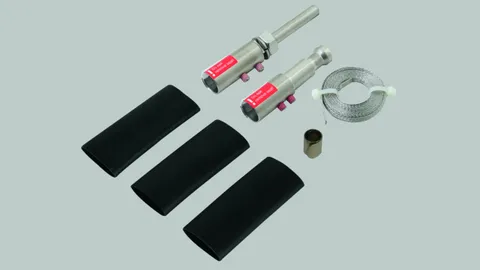

Element przyłączeniowy do DEHNcon-H, przewód HVI light

Zestaw przyłączeniowy do zakończenia przewodu HVI light na obu końcach, do utworzenia obszaru przyłączeniowego przewodu w rurze wsporczej (odcinek górny) i elementu przyłączeniowego, do którego podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie przewód wyrównawczy, sprężyna dociskowa i trzy koszulki termokurczliwe.

Maszt odgromowy do poddachowego montażu przewodu HVI

Do montażu nasadowego na wsporniku montażowym na krokiew.Przewód HVI jest ułożony wewnątrz rury wsporczej, co daje atrakcyjny efekt wizualny. Przewód HVI jest prowadzony przez rurę stojakową wspornika montażowego na krokiew i układany w obszarze kontrłat / łat dachowych.Zalety:
  • Montaż poddachowy – niewidoczny dla oka
  • Montaż nasadowy z tylko jedną widoczną rurą
  • Brak naprężeń mechanicznych np. spowodowanych obciążeniem śniegiem

Rura wsporcza do przewodu HVI, do poddachowego montażu

Rura wsporcza do przewodu HVI do konfekcjonowania na miejscu, iglica odgromowa z aluminium, Ø22 / 16 / 10 mm.

Do stosowania w połączeniu ze wspornikami montażowymi na krokiew (art. nr 105 240) lub na dach metalowy (art. nr 105 241)

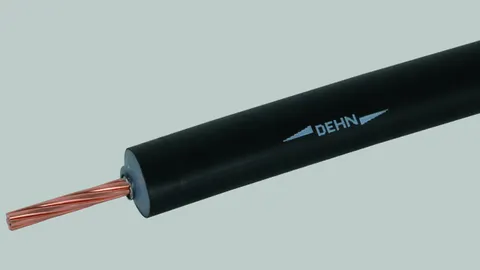

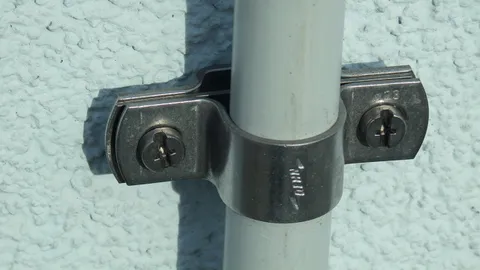

Przewód HVI / HVI long

Przewód odprowadzający o izolacji wysokonapięciowej pozwalający zachować odstęp separujący od elementów przewodzących prąd zgodnie z DIN EN 62305-3 (VDE 0185-305-3).

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 75 cm (w powietrzu) albo s ≤ 150 cm (materiał stały).

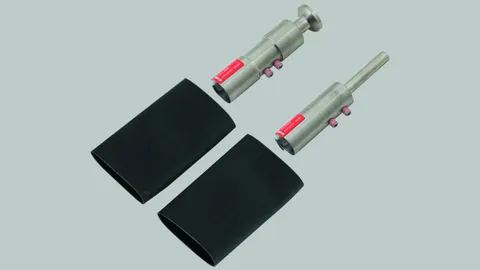

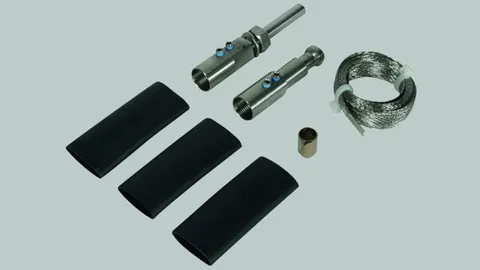

Element przyłączeniowy do zestawu DEHNcon-H, przewód HVI

Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu w rurze wsporczej (odcinek górny) i elementu przyłączeniowego dla innych elementów zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie dwie koszulki termokurczliwe.

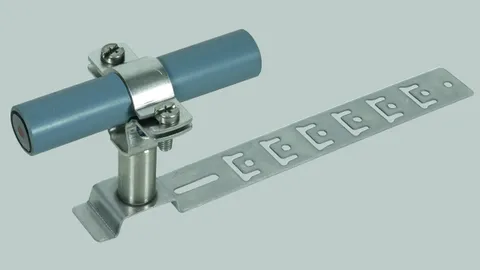

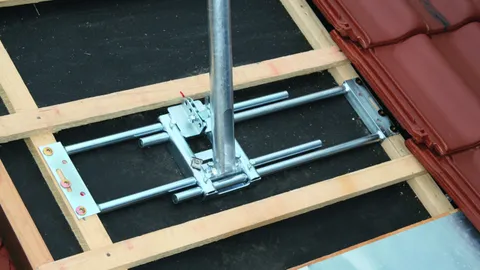

Wspornik montażowy na krokiew

Do bocznego mocowania
  • przewodów HVI light plus ułożonych w rurze wsporczej (Ø40 mm),
  • przewodów HVI ułożonych w rurze wsporczej (Ø50 mm),
  • jak również do montażu nasadowego rur wsporczych i poddachowego montażu przewodu HVI lub HVI light plus.
Uwaga: Sytuację montażową należy omówić na miejscu z konstruktorem budynku. Szczegółowe informacje na temat maksymalnego obciążenia wiatrem znajdują się na stronie www.dehn.de

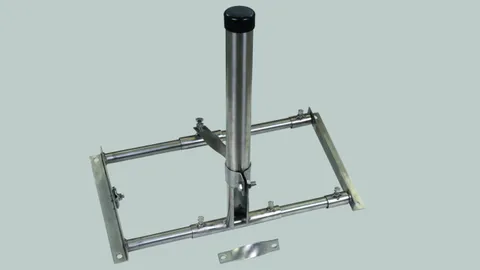

Wspornik montażowy na dach metalowy

Wspornik montażowy na dach metalowy, stal nierdzewna, do zwodów HVI i iglic odgromowych:

Wspornik do pionowego montażu zwodów na dachach metalowych o maksymalnym nachyleniu dachu 53°.

Do mocowania iglic odgromowych D40 / D50 oraz do montażu nasadowego rur wsporczych do przewodów HVI light plus i HVI z wewnętrznym prowadzeniem przewodów.

Uwaga: Sytuację montażową należy omówić na miejscu z konstruktorem budynku. Szczegółowe informacje na temat maksymalnego obciążenia wiatrem znajdują się na stronie www.dehn.de

Wspornik do montażu na dachach dwuspadowych i dachach metalowych

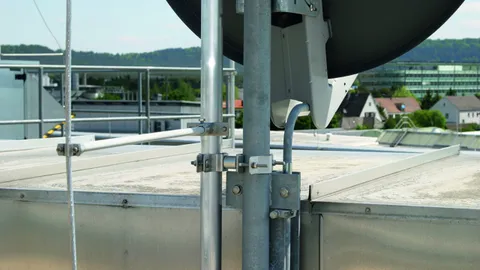

Wsporniki do montażu na ścianach

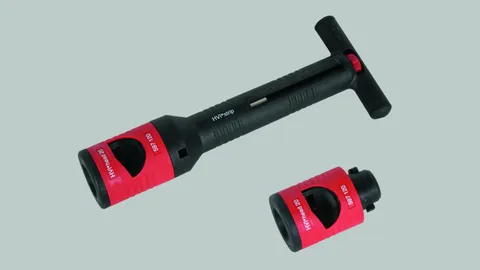

Narzędzie do ściągania izolacji z przewodów HVI light / HVI light plus / HVI

Narzędzie może być używane do ściągania półprzewodzącego płaszcza i jednocześnie izolacji PE przewodów HVI light, HVI (średnica zewnętrzna 20 mm).
  • Narzędzie składa się z rękojeści i różnych wymiennych głowic tnących
  • Długość ściągania izolacji z przewodów HVI light, HVI light plus, HVI można regulować w krokach (punktach blokady) co 0,2 mm za pomocą pokrętła regulacyjnego wbudowanego w rękojeść; ustawioną długość można odczytać ze skali na rękojeści
ObsługaUmieść narzędzie z głowicą tnącą na odciętym końcu przewodu.Proces cięcia / ściągania izolacji odbywa się poprzez obracanie narzędzia w prawo i wywieranie lekkiego nacisku na narzędzie.Wymienna głowica tnąca jest mocowana do rękojeści bez użycia narzędzi za pomocą złącza bagnetowego.

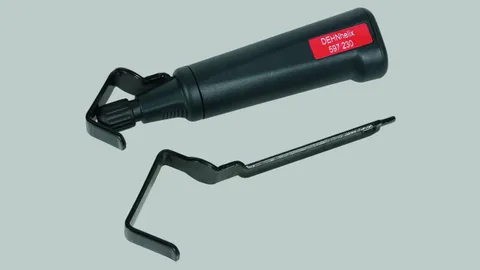

Narzędzie do usuwania płaszcza z przewodów HVI light / HVI light plus / HVI

Narzędzie może być używane do usuwania dodatkowego szarego płaszcza z przewodów HVI light i HVI. DEHNhelix składa się z rękojeści i dodatkowego wymiennego wspornika (w zależności od średnicy przewodu).

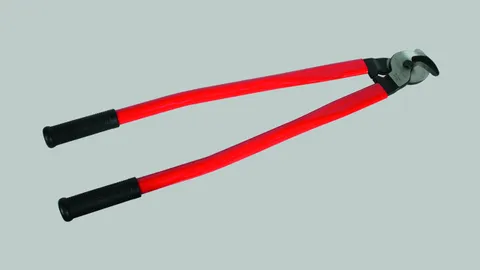

Nożyce do przewodów HVI

Nożyce do przewodów do łatwego przycinania na długość przewodów HVI light, HVI (średnica zewnętrzna 20 / 23 mm) i HVI power (średnica zewnętrzna 27 mm), a także do przewodów CUI.
Specjalna konstrukcja nożyc do przewodów pozwala również na właściwe cięcie przewodów wielożyłowych ułatwiając jednocześnie montaż elementów przyłączeniowych.
