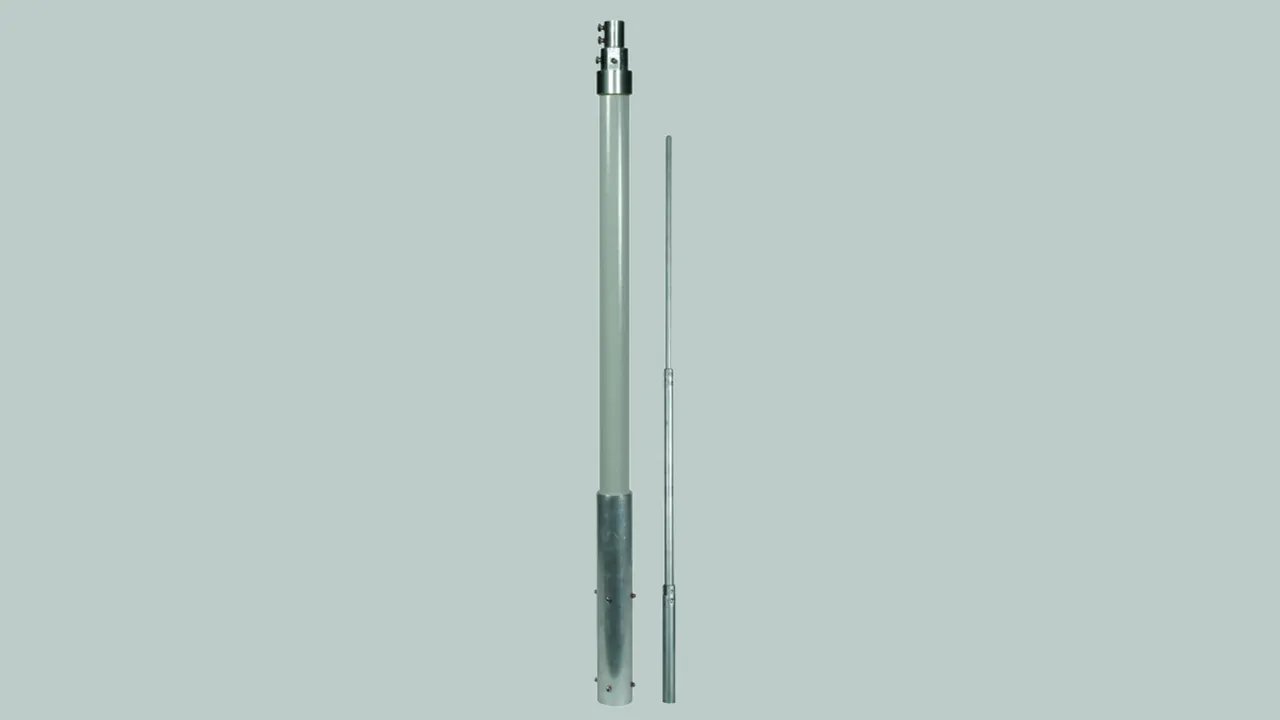

Rura wsporcza do przewodu HVI z iglicą odgromową 2500 mm, GRP/aluminium Rury wsporcze GRP/Al z końcówką przyłączeniową wewnątrz do przewodu HVI, pozwalającą zachować odstęp separujący od elementów przewodzących prąd spełniające wymagania normy DIN EN 62305 (VDE 0185-305-3). Rury wsporcze są zwymiarowane zgodnie z Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) do maksymalnego obciążenia wiatrem 140 km/godz. Długość izolacyjna z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP) Współczynnik materiałowy km = 0,7 Kolor jasnoszary, odporna na promieniowanie UV, 1-częściowa do łączenia z iglicą odgromową Ø10 mm, długość 2500 mm, z aluminium
Materiał iglicy odgromowej: Al
Długość iglicy odgromowej: 2500 mm
Materiał rury wsporczej: GRP / aluminium
Długość rury wsporczej: 1955 mm
Długość tranportowa: 2500 mm
Średnica zewnętrzna Ø: 50 mm
Długość izolacyjna: 1560 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
Producent: DEHN
Typ: SR D50 1950 FS22 16 10 2500 DSH GFK AL
Nr kat.: 105281
lub podobny.
Technical data
Materiał iglicy odgromowej
Al
Długość iglicy odgromowej
2500 mm
Materiał rury wsporczej
GRP / aluminium
Długość rury wsporczej
1955 mm
Długość tranportowa
2500 mm
Średnica zewnętrzna Ø
50 mm
Długość izolacyjna
1560 mm
Maksymalne obciążenie wiatrem
140 km/h
Odniesienie do norm
DIN IEC/TS 62561-8 (VDE V 0185-561-8)
Materiał iglicy odgromowej
Al
Długość iglicy odgromowej
2500 mm
Materiał rury wsporczej
GRP / aluminium
Długość rury wsporczej
1955 mm
Długość tranportowa
2500 mm
Średnica zewnętrzna Ø
50 mm
Długość izolacyjna
1560 mm
Grubość ścianek rury
4 mm
Współczynnik materiałowy km
0,7
Zakres temperatur pracy
-50 °C ... +100 °C
Wykonanie
odporna na promieniowanie UV
Tuleja
60 x 5 mm
Maksymalne obciążenie wiatrem
140 km/h
Siła wyciągania przy długości 500 mm
200 N (rura wsporcza, izolator zgodnie z normą 62561-8)
Siła zginania przy długości 500 mm
200 N (rura wsporcza, izolator zgodnie z normą 62561-8)
