Puntas captadoras, Accesorios,

Varillas captadoras, puntas captadoras, mástiles telescópicos captadores de protección contra rayos y accesorios para la protección de estructuras en cubiertas y obras elevadas

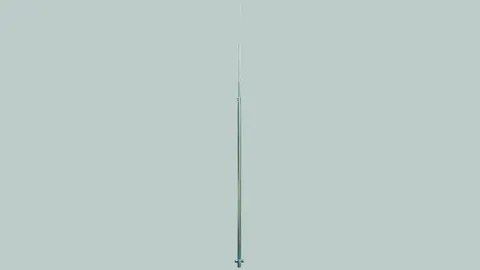

Varillas captadoras / Puntas captadoras

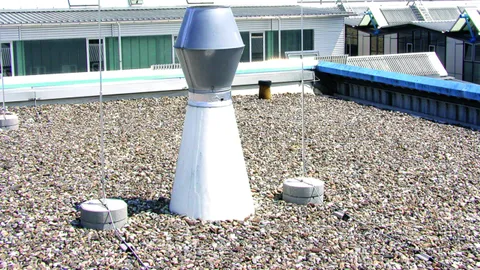

Para protección de estructuras en cubierta, chimeneas etc. También para instalación con zócalos de hormigón.
En función de la velocidad del viento, son necesarias fijaciones suplementarias, por ejemplo, distanciador DEHNiso.

Nota: Se deben considerar los pesos en cubierta permisibles, consultando al constructor del edificio en caso necesario.

Soporte para picas DEHNhold

Para la fijación de picas de tierra con caballete ranurado, guiado fijo del conductor.
Para utilizar con diferentes materiales por ej. Al, INOX, St/tZn y Cu.

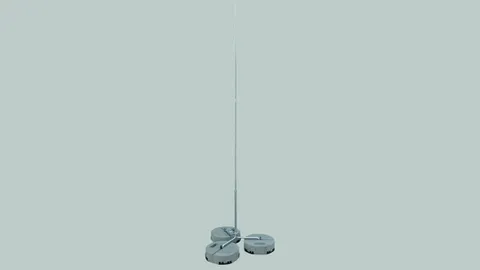

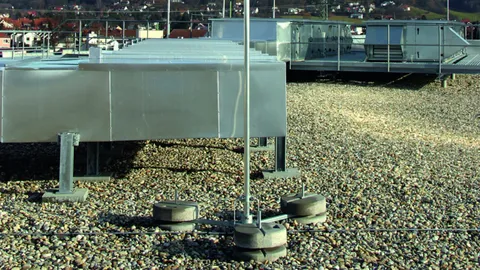

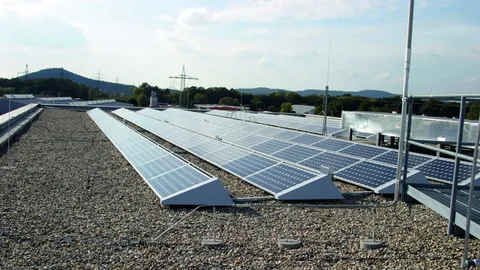

Varillas captadoras autosoportadas de 2,5 hasta 3,5 m

Con trípode para la protección de estructuras en cubierta, adaptadas a la inclinación del tejado hasta máx. 10°.
El zócalo de hormigón (Art. Nr. 102 075 o 102 010) y la placa protectora (Art. Nr. 102 060 o 102 050) deben pedirse por separado.

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

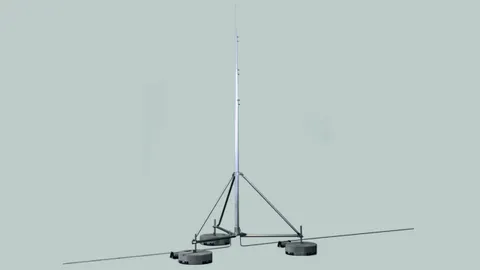

Varillas captadoras autosoportadas de 4 hasta 9 m

Con trípode plegable para la protección de estructuras en cubierta, adaptadas a la inclinación del tejado hasta 10°.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la placa protectora (Art. Nr. 102 050) deben pedirse por separado.

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

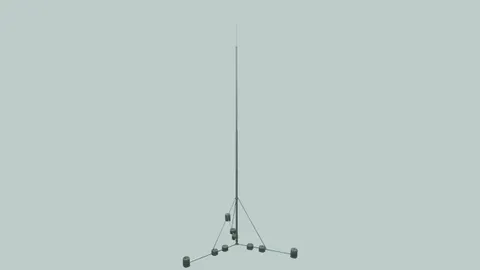

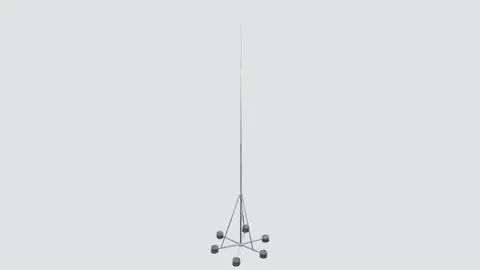

Varillas captadoras autosoportadas de 10 y 11 m

Con soporte de seis patas plegable para la protección de construcciones grandes sobre tejado o para la realización encima del suelo sólido sin trabajos de fijación. Ajustable a la pendiente de tejado hasta máx. 10°.
El zócalo de hormigón apilable (Art Nº 102 010) y el soporte (Art Nº 102 050) deben pedirse aparte.

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Varillas captadoras autosoportadas de 12 hasta 14 m

Con trípode plegable para la protección de estructuras en cubierta o para la instalación encima del suelo sólido sin trabajos de fijación, adaptada a la inclinación del tejado hasta máx. 5°.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la placa protectora (Art. Nr. 102 050) deben pedirse por separado.

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Puntas captadoras telescópicas

Para su utilización con trípodes y soportes de cuatro patas, así como, por ejemplo, fijación a la pared u otras construcciones.

Las cargas de viento y el número de zócalos de hormigón deben consultarse en EBA.

La longitud libre máxima se refiere a la distancia entre la punta de la varilla captadora y el soporte superior (punto de fijación).
Por motivos de estabilidad y de ser posible, el soporte medio (3 fijaciones) se debe montar inmediatamente debajo del soporte superior. La distancia no debe superar los 15 cm. El soporte bajo (punto de fijación) se instala en la zona situada ≤15 cm al final de la varilla captadora.

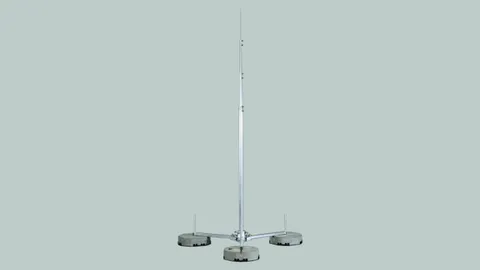

Varillas captadoras telescópicas autosoportadas de hasta 8 m

Varillas captadoras autosoportadas con soporte plegable de tres o cuatro patas para protección de estructuras en cubiertas grandes con adaptación a una pendiente de máx. 10°.

El zócalo de hormigón apilable (peso 17 kg/ref. 102 010) y la placa protectora (ref. 102 050) deben pedirse por separado.

Nota: Se deben considerar los pesos en cubierta permisibles, consultando al constructor del edificio en caso necesario.

Varillas captadoras D40

Para fijación, por ejemplo, a la pared u otras construcciones.

La longitud libre máxima se refiere a la distancia entre la punta de la varilla captadora y el soporte superior (punto de fijación).
Por motivos de estabilidad y de ser posible, el soporte medio (3 fijaciones) se debe montar inmediatamente debajo del soporte superior. La distancia no debe superar los 15 cm. El soporte bajo (punto de fijación) se instala en la zona situada ≤15 cm al final de la varilla captadora.

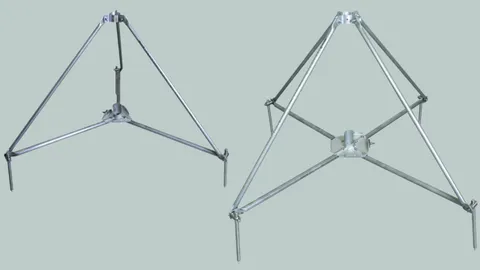

Trípodes para varillas captadoras D40 y tubos autosoportados PRFV/Al

Para la instalación con zócalo de hormigón (peso 17 kg) Ajuste en la pendiente de tejado hasta máx. 10° con fijación variable en el soporte de la base. Las varillas captadoras D40 / tubos autosoportados deben pedirse por separado.

Se ofrecen separadamente como accesorios los zócalos de hormigón apilables, las placas protectoras, el conjunto de soportes de la base para alojar zócalos de hormigón adicionales y el conjunto de adaptadores para las varillas captadoras D40.

Soporte para tubos autosoportados de PRFV/Al y varillas captadoras de D40

Para realizar el montaje mediante contraplaca a largueros de celosía y vigas de acero u otras construcciones. El conjunto de adaptadores para las varillas captadoras D40 se ofrece como accesorio por separado.
Las varillas captadoras D40 / tubos autosoportados deben pedirse por separado.

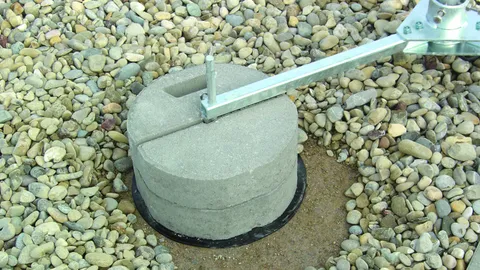

Zócalos de hormigón

Para varillas captadoras, para la protección de estructuras pequeñas en cubiertas planas y para la instalación de distanciadores del sistema DEHNiso, por ej. para conductores anulares separados o varillas captadoras autosoportadas con trípode de fijación (sólo peso de 17 kg).

Nota: Más información sobre la compatibilidad de los soportes de conductores para tejados así como placas protectoras en conexión con partes de tejados, pueden solicitarse de DEHN.

Placa protectora

Para la protección de las planchas asfálticas bajo del zócalo de hormigón.

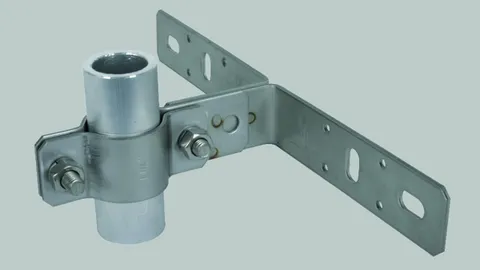

Soportes para varillas captadoras D40 y DEHNcon-H

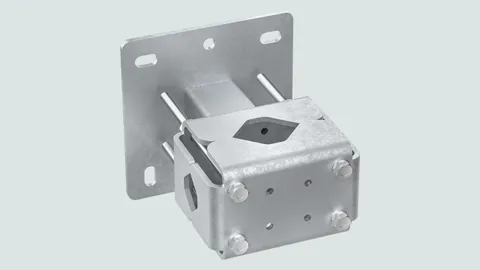

Soporte de mástil en versión pesada

Para realizar elementos captadores en estructuras tales como instalaciones de biogás

El soporte de mástil en versión pesada permite el montaje de mástiles captadores con un diámetro de Ø55-100 mm.

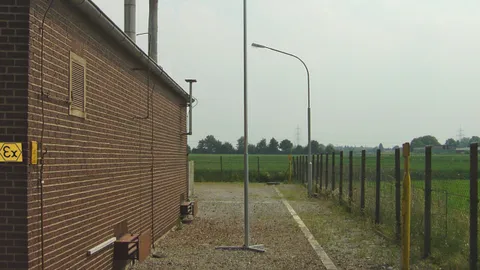

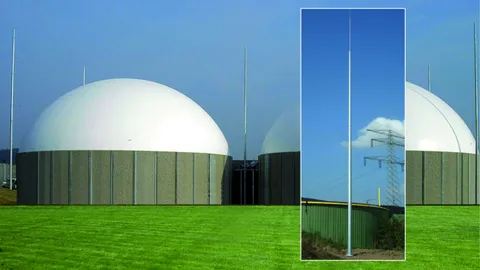

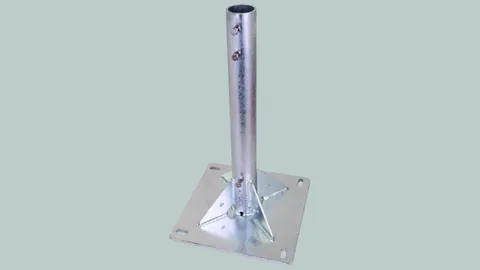

Mástil telescópico captador de protección contra rayos con zócalo roscado

Mástil telescópico captador de protección contra descargas directas de rayo para instalaciones especiales como, p. ej. instalaciones de biogás o instalaciones PV en superficies al aire libre.
Los mástiles captadores se instalan en el zócalo roscado.
No es necesario realizar ningún trabajo de excavación o cimentación.
El zócalo roscado simplemente se atornilla en el suelo sin preparación especial y se instala con tomas de tierra de profundidad.
Se necesitan 3 tomas de tierra de profundidad Ø20 mm, longitud 1500 mm (Art. Nr. 620 151) que deben pedirse por separado.
El cálculo correspondiente se basa en una presión de suelo de 0,02 kN/cm² (p. ej. suelos barrosos, terrenos arenosos o silíceos con densidad media).

Mástil telescópico captador de protección contra rayos en zócalo o en cimentación de hormigón

Mástil captador para la protección contra el impacto directo de rayo, por ejemplo, en instalaciones de biogás, sistemas fotovoltaicos en espacios abiertos, instalaciones Ex y almacenes de munición.Los mástiles se montan con un zócalo de hormigón (elemento prefabricado) o en cimientos de hormigón realizados in situ con forjado de anclaje (deben pedirse por separado).Encontrará información más detallada sobre el sistema de anclaje, la cimentación y el montaje en las instrucciones de montaje.Ventajas del sistema de mástiles captadores:
  • Los movimientos de tierra pueden completarse plenamente con antelación
  • Montaje en un zócalo de hormigón (elemento prefabricado) con un esfuerzo reducido e in situ, o bien
  • Como alternativa, montaje en cimientos de hormigón in situ con forjado de anclaje (en la programación y el montaje, se debe tener en cuenta el tiempo de fraguado del hormigón).
  • Diseño con placa de montaje para un montaje rápido
  • Ajuste fácil con pernos roscados M24
  • Especificaciones de montaje detalladas
  • Estática verificable (previa solicitud)
Componentes:
  • Varilla captadora de St/tZn Ø42 / 25 / 15 mm en longitud de 2400 o 5400 mm con rosca M20 y contratuerca
  • Elementos de mástil cónicos
  • Placa de montaje con brida de conexión de tierra con taladro de Ø12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Longitud de transporte máxima 6 m.

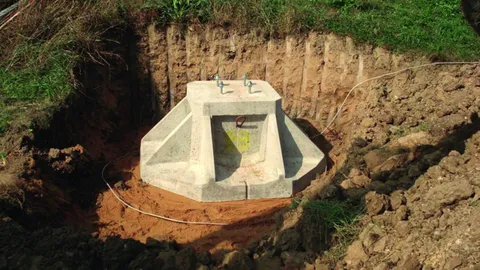

Zócalos de hormigón para mástiles telescópicos captadores de protección conta rayos

Zócalo de hormigón (elemento prefabricado) para el montaje fácil de mástiles telescópicos captadores de protección contra rayos.
No son necesarios trabajos de cimentación in situ.
Para más información sobre el sistema de anclaje, la cimentación y su montaje, consultar las instrucciones de montaje.

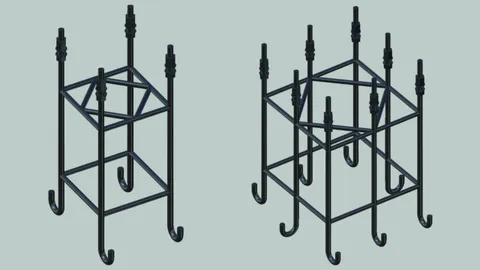

Cestas de anclaje para la cimentación de hormigón en el lugar

Para el hormigonado con pernos roscados, apropiado para zócalo de montaje de los mástiles telescópicos captadores de protección contra rayos.
Para más información sobre el sistema de anclaje, la cimentación y su montaje, consultar las instrucciones de montaje.

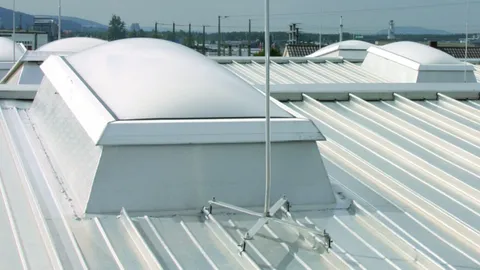

Varillas captadoras para cubiertas metálicas

Para la protección de estructuras en cubierta, lucernarios etc.
La fijación se efectúa mediante 4 soportes para cubiertas metálicas (taladros Ø11 mm) en los extremos de los puntales.
Los soportes deben elegirse en función del tipo de cubierta (junta redondeada ref. 123 040, encaje de fijación ref. 123 041, encaje vertical 123 042, sin encaje para remachar o atornillar 123 043).

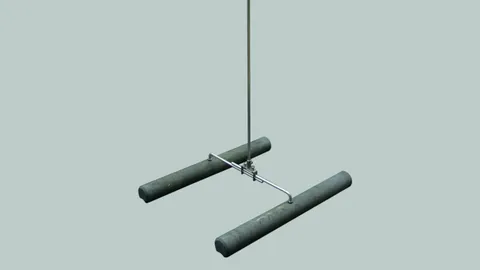

Varilla captadora para tejados inclinados

Para la protección de estructuras en cubierta, lucernarios etc.
La varilla captadora se pone en el valle del perfil del tejado inclinado. Gracias a su soporte ajustable, puede adaptarse a cualquier forma trapezoidal.
El soporte especial de la varilla captadora facilita la compensación de pendientes de tejado hasta 10°.

Varilla captadora para tejas de remate y vigas de ranura

Para la protección de módulos de térmica solar o generadores fotovoltaicos u otras estructuras situadas en tejados inclinados.
El montaje de la varilla captadora se basa en técnica de apriete. Los elementos, gradualmente ajustables, deben adaptarse primero al diámetro correspondiente de la teja correspondiente

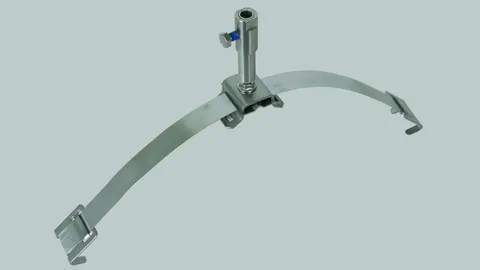

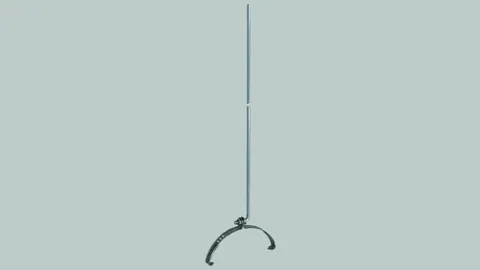

Soporte para elementos captadores sobre tejas curvas y caballetes

Para varillas captadoras o distanciadores con soporte de conductores, para la protección de módulos de térmica solar o generadores fotovoltaicos u otras estructuras situadas en tejados inclinados.
El montaje del soporte se efectúa con banda de apriete. Con una brida fijada en una banda de apriete y otra brida ajustable, se puede montar el soporte en las diferentes formas de las tejas curvas.

Las puntas / varillas captadoras o distanciadores deben pedirse por separado.

Soportes para varillas instaladas en tejados a dos aguas

A emplear como punto de base para varillas captadoras sobre tejados a dos aguas, con protección contra torsión (arandela dentada) y contratuerca, incl. taladros de sujeción para atornillar el puntal con los listones de tejado.
La varilla captadora debe fijarse adicionalmente a la chimenea, por ejemplo con el distanciador DEHNiso.

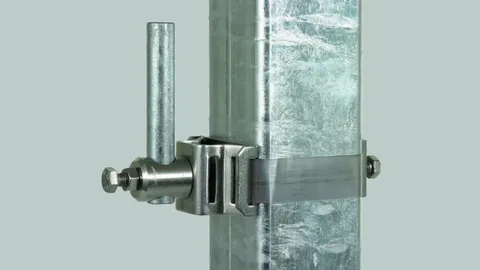

Abrazaderas de banda para varillas captadoras

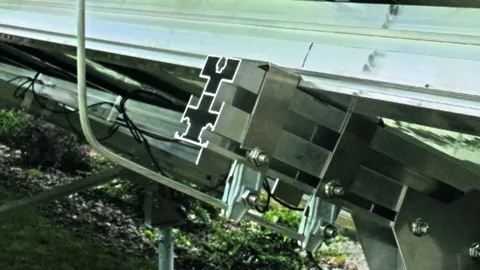

Para fijar varillas captadoras con capacidad de soportar corrientes de rayo, para fijar, por ejemplo, en bastidores metálicos de instalaciones fotovoltaicas (perfil hueco cuadrado); también se instalan en obras con armazón metálico de acero u hormigón armado. Para fijarlas a los tubos debe desmontarse la banda ajustable de presión (banda plana 2x angulada).
Deben montarse dos abrazaderas a cada varilla captadora.
Para la instalación debe tenerse en cuenta la longitud libre de la varilla captadora respectiva resultando de la carga del viento.

Puntas captadoras angulares

Para la protección contra los impactos directos de rayo de instalaciones fotovoltaicas situadas en cubierta.
Montándola al bastidor debe tenerse en cuenta una distancia de 15-20 cm entre las dos bornas de conexión y una longitud libre de 80-85 cm.
Dado el caso la punta captadora puede adaptarse al ángulo de inclinación de la instalación fotovoltaica. El ángulo del modelo estándar es 55°. Esto corresponde a un ángulo de inclinación de 35° de la instalación fotovoltaica.

Adaptadores para varillas captadoras

Para instalar varillas captadoras en vertical en caso de inclinaciones de tejado hasta 10°.
Para zócalos de hormigón con técnica de cuña (Art Nº 102 010 o 102 340).

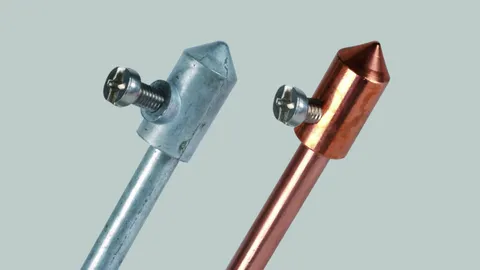

Puntas captadoras

Para fijar en el extremo de las varillas captadoras.

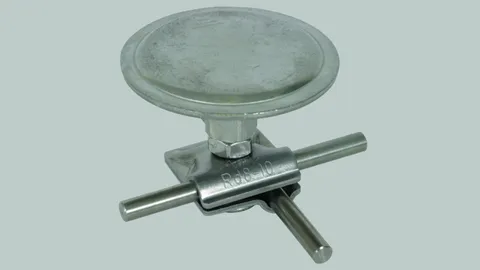

Punta captadora tipo hongo

Para utilizar en la instalación de mallas captadoras en tejados planos transitables por personas y vehículos como, por ej., aparcamientos en cubierta.
La punta captadora tipo hongo y los conductores pueden disponerse en el interior del hormigón o en las juntas de dilatación del pavimento.
