Varillas captadoras autosoportadas de 4 hasta 9 m

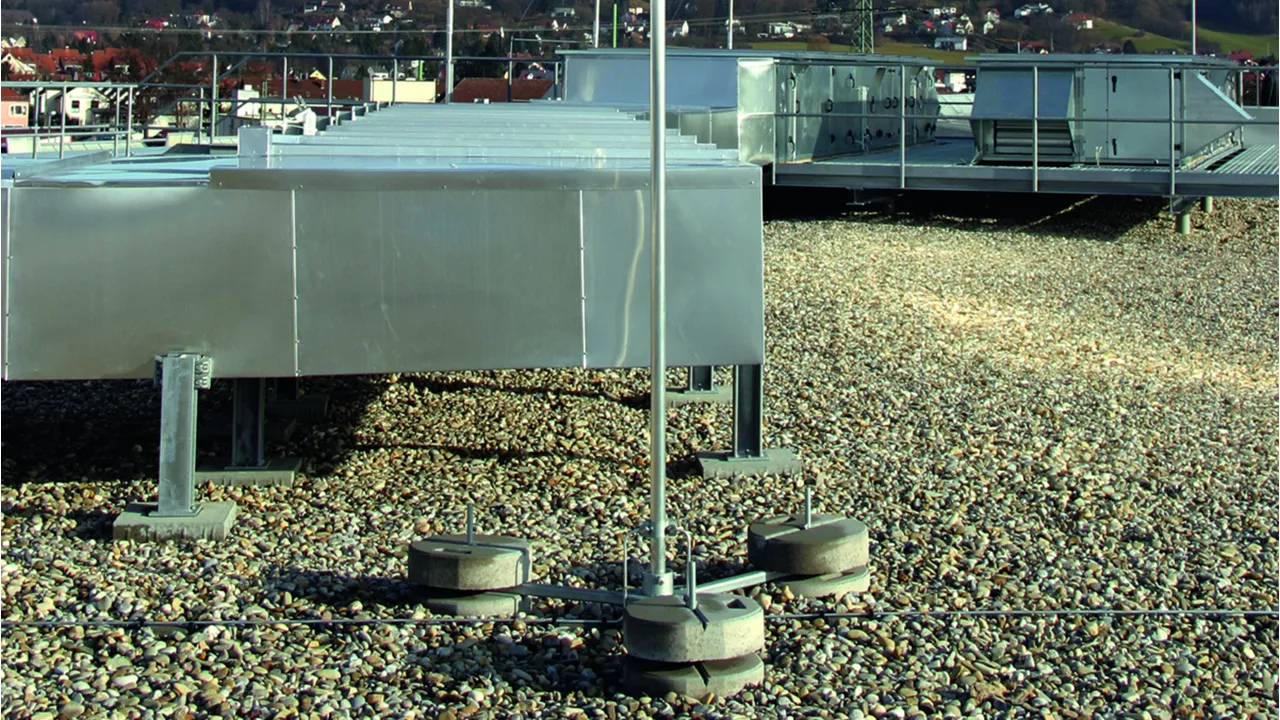

Varilla captadora autosoportada con trípode plegable para la protección de estructuras en cubierta, adaptadas a la inclinación del tejado hasta 10°.

El zócalo de hormigón apilable (Art. Nr. 102 010) y la placa protectora (Art. Nr. 102 050) deben pedirse por separado.

Componentes:
– Tubo Ø40x5 mm
– Varilla captadora de tubo con extremo rebajado Ø16/10 mm; opcionalmente Ø 22/16/10 mm
– Caballete doble para 2 conductores Rd 8-10 mm
– Trípode para zócalos de hormigón con técnica de cuña

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Hasta alturas de 5,5 m

4 Products

Part No. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN 4013364094383, Customs tariff No. (EU): 85389099, Gross weight: 13.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 4000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 185 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 4000 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 184 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 185 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 4000 AL DBS KB STTZN
art. no.: 105400
o equivalente

Certificates



Technical data

Altura 4000 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 184 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 185 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105400 was added to Notepad.

Go to Notepad

Product 105400 was added to the cart.

Go to Web-Shop

Part No. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN 4013364094413, Customs tariff No. (EU): 85389099, Gross weight: 13.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 4500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 186 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 4500 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 163 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 186 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 4500 AL DBS KB STTZN
art. no.: 105450
o equivalente

Certificates



Technical data

Altura 4500 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 163 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 186 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105450 was added to Notepad.

Go to Notepad

Product 105450 was added to the cart.

Go to Web-Shop

Part No. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN 4013364094420, Customs tariff No. (EU): 85389099, Gross weight: 15.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 5000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 163 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben
pedirse por separado.
Altura: 5000 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 99 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 163 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 5000 AL DBS KB STTZN
art. no.: 105500
o equivalente

Certificates



Technical data

Altura 5000 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 99 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 163 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105500 was added to Notepad.

Go to Notepad

Product 105500 was added to the cart.

Go to Web-Shop

Part No. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN 4013364094437, Customs tariff No. (EU): 85389099, Gross weight: 15.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 5500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 147 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 5500 mm
Radio: 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 121 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 147 km/h
Espacio necesario para el trípode: 1210 x 1340 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 5500 AL DBS KB STTZN
art. no.: 105550
o equivalente

Certificates



Technical data

Altura 5500 mm
Radio 560 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 121 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 147 km/h
Espacio necesario para el trípode 1210 x 1340 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105550 was added to Notepad.

Go to Notepad

Product 105550 was added to the cart.

Go to Web-Shop

Hasta alturas de 9 m con puntales ajustables (INOX) Ø10 mm

7 Products

Part No. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN 4013364094444, Customs tariff No. (EU): 85389099, Gross weight: 29.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 6000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 187 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben
pedirse por separado.
Altura: 6000 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 110 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 137 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 170 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 187 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 6000 AL DBS KB STTZN
art. no.: 105600
o equivalente

Certificates



Technical data

Altura 6000 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 110 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 137 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 170 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 187 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105600 was added to Notepad.

Go to Notepad

Product 105600 was added to the cart.

Go to Web-Shop

Part No. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN 4013364094451, Customs tariff No. (EU): 85389099, Gross weight: 30.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 6500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 187 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 6500 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 105 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 159 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 187 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 6500 AL DBS KB STTZN
art. no.: 105650
o equivalente

Certificates



Technical data

Altura 6500 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 105 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 132 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 159 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 187 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105650 was added to Notepad.

Go to Notepad

Product 105650 was added to the cart.

Go to Web-Shop

Part No. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN 4013364094468, Customs tariff No. (EU): 85389099, Gross weight: 31.20 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 7000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 163 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 7000 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 96 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 120 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 137 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 163 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 7000 AL DBS KB STTZN
art. no.: 105700
o equivalente

Certificates



Technical data

Altura 7000 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 96 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 120 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 137 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 163 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105700 was added to Notepad.

Go to Notepad

Product 105700 was added to the cart.

Go to Web-Shop

Part No. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN 4013364094475, Customs tariff No. (EU): 85389099, Gross weight: 31.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 7500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para unamáx. velocidad de rachas de viento de 149 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 7500 mm
Radio: 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg: 112 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 135 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 149 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 7500 AL DBS KB STTZN
art. no.: 105750
o equivalente

Certificates



Technical data

Altura 7500 mm
Radio 1435 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 93 km/h
Máx. velocidad del viento con 6 zócalos de 17 kg 112 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 135 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 149 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105750 was added to Notepad.

Go to Notepad

Product 105750 was added to the cart.

Go to Web-Shop

Part No. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN 4013364094338, Customs tariff No. (EU): 85389099, Gross weight: 32.60 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 8000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 137 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 8000 mm
Radio: 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg: 105 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 124 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 137 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 8000 AL DBS KB STTZN
art. no.: 105800
o equivalente

Certificates



Technical data

Altura 8000 mm
Radio 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg 105 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 124 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 137 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105800 was added to Notepad.

Go to Notepad

Product 105800 was added to the cart.

Go to Web-Shop

Part No. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN 4013364094482, Customs tariff No. (EU): 85389099, Gross weight: 32.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 8500 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 132 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 8500 mm
Radio: 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg: 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 132 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 8500 AL DBS KB STTZN
art. no.: 105850
o equivalente

Certificates



Technical data

Altura 8500 mm
Radio 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 132 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105850 was added to Notepad.

Go to Notepad

Product 105850 was added to the cart.

Go to Web-Shop

Part No. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN 4013364240766, Customs tariff No. (EU): 85389099, Gross weight: 33.67 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora autosoportada con altura de 9000 mm
Varillas captadoras autosoportadas con trípode plegable
para protección de estructuras en cubierta mayores
con adaptación a una pendiente de máx. 10°.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 132 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 9000 mm
Radio: 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg: 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg: 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg: 132 km/h
Espacio necesario para el trípode: 2530 x 2850 mm
Material del trípode: St/tZn
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 9000 AL DBS KB STTZN
art. no.: 105900
o equivalente

Certificates



Technical data

Altura 9000 mm
Radio 1435 mm
Máx. velocidad del viento con 6 zócalos de 17 kg 101 km/h
Máx. velocidad del viento con 9 zócalos de 17 kg 117 km/h
Máx. velocidad del viento con 12 zócalos de 17 kg 132 km/h
Espacio necesario para el trípode 2530 x 2850 mm
Material del trípode St/tZn
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Product 105900 was added to Notepad.

Go to Notepad

Product 105900 was added to the cart.

Go to Web-Shop
back to top
