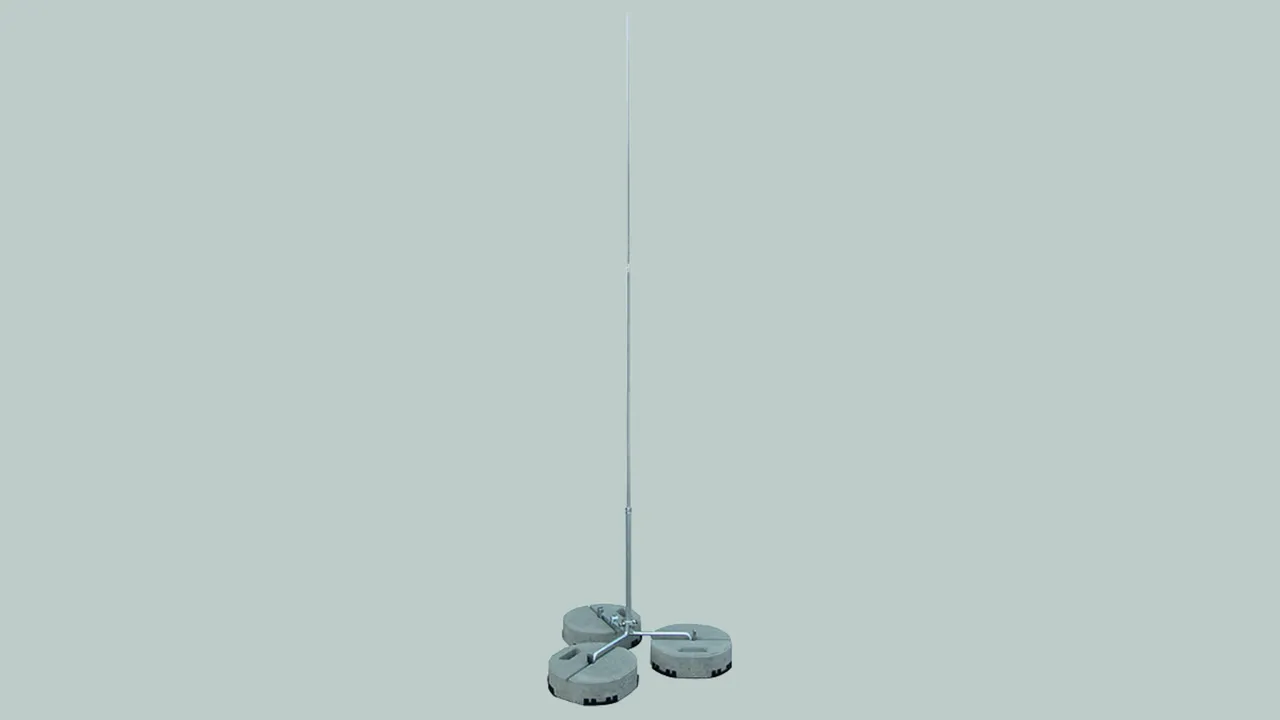

Varillas captadoras autosoportadas de 2,5 hasta 3,5 m

Varilla captadora autosoportada con trípode para la protección de estructuras en cubierta, adaptadas a la inclinación del tejado hasta 10°.

El zócalo de hormigón (Art. Nr. 102 075 o 102 010) y la placa protectora (Art. Nr. 102 060 o 102 050) deben pedirse por separado.

Componentes:
– Varilla captadora de tubo, rebajada Ø22 / 16 / 10 mm
– Borna de conexión (borna para puntas) para conductores Rd 8-10 mm
– Trípode para zócalo de hormigón con técnica de cuña

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Para varillas captadoras Ø22 mm

3 Products

Part No. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Customs tariff No. (EU): 85389099, Gross weight: 3.40 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Varilla captadora autosoportada con altura de 2500 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 185 km/h.
El zócalo de hormigón apilable (ref. 102 075 o 102 010) y
la placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.
Altura: 2500 mm
Radio: 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg: 137 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg: 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 185 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg: 850 x 930 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS 22 16 10 2500 AL DBS R320 STTZN
art. no.: 105525
o equivalente

Certificates



Technical data

Altura 2500 mm
Radio 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg 137 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg (l x a) 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 185 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg (l x a) 850 x 930 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)

Product 105525 was added to Notepad.

Go to Notepad

Product 105525 was added to the cart.

Go to Web-Shop

Part No. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Varilla captadora autosoportada con altura de 3000 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 168 km/h.
El zócalo de hormigón apilable (ref. 102 075 o 102 010) y la
placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.
Altura: 3000 mm
Radio: 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg: 112 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg: 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 168 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg: 850 x 930 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS 22 16 10 3000 AL DBS R320 STTZN
art. no.: 105530
o equivalente

Certificates



Technical data

Altura 3000 mm
Radio 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg 112 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg (l x a) 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 168 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg (l x a) 850 x 930 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)

Product 105530 was added to Notepad.

Go to Notepad

Product 105530 was added to the cart.

Go to Web-Shop

Part No. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Customs tariff No. (EU): 85389099, Gross weight: 4.30 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Varilla captadora autosoportada con altura de 3500 mm
Varillas captadoras autosoportadas con trípode
para protección de estructuras en cubierta,
con adaptación a una pendiente de cubierta de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 135 km/h.
El zócalo de hormigón apilable (ref. 102 075 o 102 010) y la
placa protectora (ref. 102 060 o 102 050) deben pedirse por separado.
Altura: 3500 mm
Radio: 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg: 95 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg: 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg: 135 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg: 850 x 930 mm
Material de la varilla captadora: Al
Material del trípode: St/tZn
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS 22 16 10 3500 AL DBS R320 STTZN
art. no.: 105535
o equivalente

Certificates



Technical data

Altura 3500 mm
Radio 320 mm
Máx. velocidad del viento con 3 zócalos de 8,5 kg 95 km/h
Exigencias de espacio del trípode con 3 zócalos de 8,5 kg (l x a) 730 x 800 mm
Máx. velocidad del viento con 3 zócalos de 17 kg 135 km/h
Exigencias de espacio del trípode con 3 zócalos de 17 kg (l x a) 850 x 930 mm
Material de la varilla captadora Al
Material del trípode St/tZn
Norma EN 62561-(1+2)
