Soportes para varillas captadoras D40 y DEHNcon-H

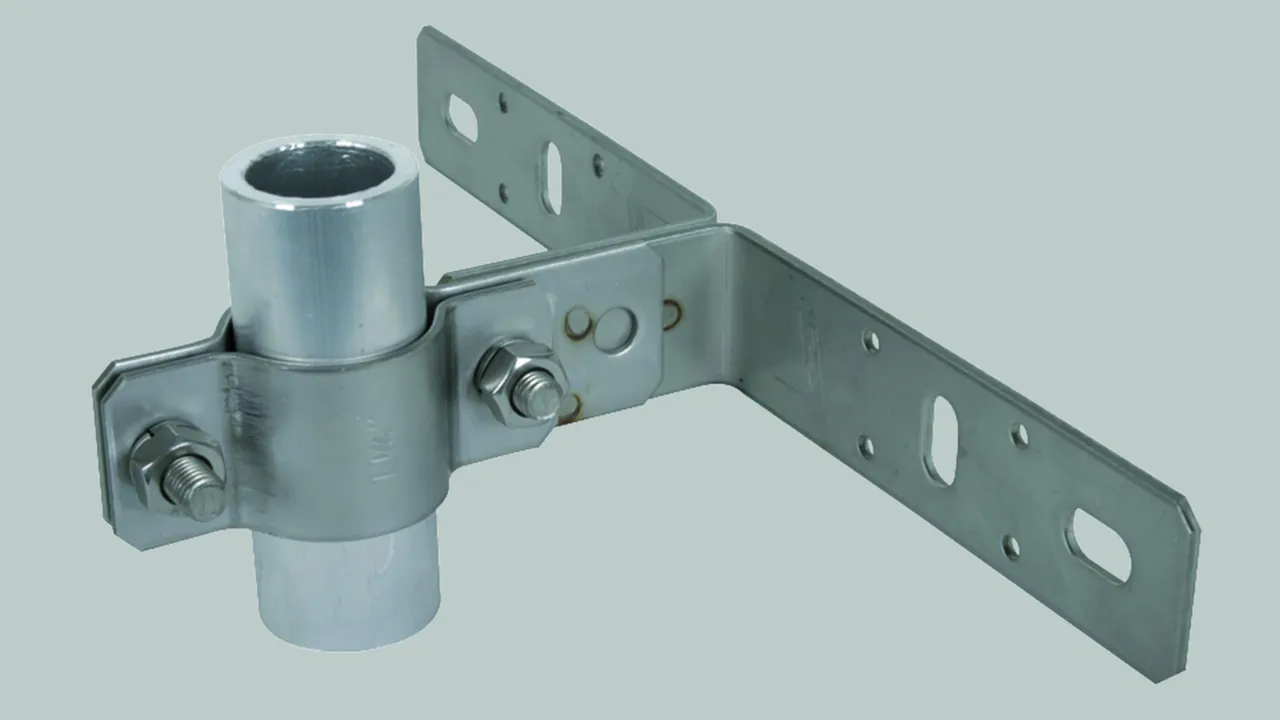

Ángulo de fijación a la pared (montaje horizontal, plano)

1 Product

Part No. 105140 WB D40 WA V2A

GTIN 4013364112650, Customs tariff No. (EU): 85389099, Gross weight: 653.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Fijación: [8x] Ø5,1 / [4x] 11 x 20 mm
Distancia a la pared: 80 mm
Margen de apriete (varilla captadora): 40 mm

Producto DEHN
Tipo: WB D40 WA V2A
art. no.: 105140
o equivalente

Certificates



Technical data

Material INOX
Fijación [8x] Ø5,1 / [4x] 11 x 20 mm
Distancia a la pared 80 mm
Margen de apriete (varilla captadora) 40 mm

Product 105140 was added to Notepad.

Go to Notepad

Product 105140 was added to the cart.

Go to Web-Shop

Ángulo de fijación a la pared (montaje vertical)

2 Products

Part No. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Customs tariff No. (EU): 85389099, Gross weight: 514.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distancia a la pared: 46 mm
Margen de apriete (varilla captadora): 40-50 mm

Producto DEHN
Tipo: WB D40.50 SE WA46 V2A
art. no.: 105342
o equivalente

Certificates



Technical data

Material INOX
Fijación [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distancia a la pared 46 mm
Margen de apriete (varilla captadora) 40-50 mm

Product 105342 was added to Notepad.

Go to Notepad

Product 105342 was added to the cart.

Go to Web-Shop

Part No. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Customs tariff No. (EU): 85389099, Gross weight: 540.00 g, PU: 1.00 unidad(es)

Images

Additional information

Soporte de varillas captadoras D40 y DEHNcon-H INOX
montaje vertical
Soporte de varillas captadoras D40 y DEHNcon-H
para fijar las varillas captadoras
o los tubos autosoportados
a la estructura a proteger o a la pared
Material: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distancia a la pared: 110 mm
Margen de apriete (varilla captadora): 40-50 mm

Producto DEHN
Tipo: WB D40.50 SE WA110 V2A
art. no.: 105348
o equivalente

Certificates



Technical data

Material INOX
Fijación [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distancia a la pared 110 mm
Margen de apriete (varilla captadora) 40-50 mm

Product 105348 was added to Notepad.

Go to Notepad

Product 105348 was added to the cart.

Go to Web-Shop

Ángulo de fijación a la pared ajustable 150-200 mm

Para la fijación de los tubos autosoportados o varillas captadoras D40 / D50 con caballete doble para la conexión de 2x Rd 8-10 mm.

1 Product

Part No. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Customs tariff No. (EU): 85389099, Gross weight: 1.52 kg, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Fijación: [4x] 12 x 26 mm
Distancia a la pared: 150-200 mm
Margen de apriete Rd: 8-10 mm
Margen de apriete (varilla captadora): 40-50 mm
Norma: EN 62561-1

Producto DEHN
Tipo: WB D40.50 V150.200 V2A
art. no.: 105344
o equivalente

Certificates



Technical data

Material INOX
Fijación [4x] 12 x 26 mm
Distancia a la pared 150-200 mm
Margen de apriete Rd 8-10 mm
Margen de apriete (varilla captadora) 40-50 mm
Norma EN 62561-1

Product 105344 was added to Notepad.

Go to Notepad

Product 105344 was added to the cart.

Go to Web-Shop

Ángulo de fijación a la pared con margen de ajuste de 230-1300 mm

3 Products

Part No. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Customs tariff No. (EU): 85389099, Gross weight: 2.42 kg, PU: 1.00 unidad(es)

Images

Additional information

Soporte de varillas captadoras D40 y DEHNcon-H
con margen de ajuste
Soporte de varillas captadoras D40 y DEHNcon-H
para fijar las varillas captadoras D40
o los tubos autosoportados
a la estructura a proteger o a la pared
margen de ajuste 230-400 mm
Material: St/tZn / INOX
Fijación: [4x] 12 x 26 mm
Distancia a la pared: 230-400 mm
Margen de apriete (varilla captadora): 40 / 50 mm

Producto DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
art. no.: 105347
o equivalente

Certificates



Technical data

Material St/tZn / INOX
Fijación [4x] 12 x 26 mm
Distancia a la pared 230-400 mm
Margen de apriete (varilla captadora) 40 / 50 mm

Product 105347 was added to Notepad.

Go to Notepad

Product 105347 was added to the cart.

Go to Web-Shop

Part No. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Customs tariff No. (EU): 85389099, Gross weight: 3.60 kg, PU: 1.00 unidad(es)

Images

Additional information


Material: St/tZn / INOX
Fijación: [4x] 12 x 26 mm
Distancia a la pared: 400-700 mm
Margen de apriete (varilla captadora): 40-50 mm

Producto DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
art. no.: 105343
o equivalente

Certificates



Technical data

Material St/tZn / INOX
Fijación [4x] 12 x 26 mm
Distancia a la pared 400-700 mm
Margen de apriete (varilla captadora) 40-50 mm

Product 105343 was added to Notepad.

Go to Notepad

Product 105343 was added to the cart.

Go to Web-Shop

Part No. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Customs tariff No. (EU): 85389099, Gross weight: 5.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Soporte de varillas captadoras D40 y DEHNcon-H
con margen de ajuste
Soporte de varillas captadoras D40 y DEHNcon-H
para fijar las varillas captadoras D40
o los tubos autosoportados
a la estructura a proteger o a la pared
margen de ajuste 700-1300 mm
Material: St/tZn / INOX
Fijación: [4x] 12 x 26 mm
Distancia a la pared: 700-1300 mm
Margen de apriete (varilla captadora): 40-50 mm

Producto DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
art. no.: 105349
o equivalente

Certificates



Technical data

Material St/tZn / INOX
Fijación [4x] 12 x 26 mm
Distancia a la pared 700-1300 mm
Margen de apriete (varilla captadora) 40-50 mm

Product 105349 was added to Notepad.

Go to Notepad

Product 105349 was added to the cart.

Go to Web-Shop

Fijación a barandillas

1 Product

Part No. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Customs tariff No. (EU): 85389099, Gross weight: 637.00 g, PU: 5.00 unidad(es)

Images

Additional information


Material: INOX
Margen de apriete tubo Ø : 48-60 mm (1 1/2 -2")
Margen de apriete (varilla captadora): 40-50 mm

Producto DEHN
Tipo: BS D40.50 D48.60 V2A
art. no.: 105354
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete tubo Ø 48-60 mm (1 1/2 -2")
Margen de apriete (varilla captadora) 40-50 mm

Product 105354 was added to Notepad.

Go to Notepad

Product 105354 was added to the cart.

Go to Web-Shop

Fijación a barandillas con distanciador

Con distanciador para compensar soportes de p. ej. antenas.

1 Product

Part No. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Customs tariff No. (EU): 85389099, Gross weight: 600.00 g, PU: 1.00 unidad(es)

Images

Additional information

Elemento de fijación para fijar los tubos autosoportados
o las varillas captadoras D40 a los elementos
de la construcción como p. ej. tubos de barandillas
Material: INOX
Margen de apriete tubo Ø : 45-65 mm (11/2-2'')
Margen de apriete (varilla captadora): 40-50 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: BSC D40 DS95 D45.65 V2A
art. no.: 105162
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete tubo Ø 45-65 mm (11/2-2'')
Margen de apriete (varilla captadora) 40-50 mm
Longitud del distanciador 95 mm
Norma EN 62561-(1+2)
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 105162 was added to Notepad.

Go to Notepad

Product 105162 was added to the cart.

Go to Web-Shop

Brida de fijación con banda de apriete

Con el empleo de dos bridas de fijación está garantida la resistencia mecánica y la capacidad de soportar corriente de rayo de 100 kA (10/350 µs).

1 Product

Part No. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Customs tariff No. (EU): 85389099, Gross weight: 506.20 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Margen de apriete tubo Ø : 50-300 mm
Margen de apriete (varilla captadora): 40-50 mm
Dimensiones de la pletina: 25 x 0,3 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: BSC D40.50 SB50.300 V2A
art. no.: 105160
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete tubo Ø 50-300 mm
Margen de apriete (varilla captadora) 40-50 mm
Dimensiones de la pletina (a x p ) 25 x 0,3 mm
Norma EN 62561-(1+2)
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 105160 was added to Notepad.

Go to Notepad

Product 105160 was added to the cart.

Go to Web-Shop

Brida de fijación con cinta tensora y distanciador

Con distanciador largo adicional para compensar los soportes de antenas sectoriales fijadas a mástiles.

1 Product

Part No. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Customs tariff No. (EU): 85389099, Gross weight: 601.00 g, PU: 1.00 unidad(es)

Images

Additional information

Brida de fijación con cinta tensora
con distanciador largo de INOX
Brida de fijación con cinta tensora
para fijar los tubos autosoportados
a los elementos de construcciones
como p. ej. mástiles de antenas
con distanciador adicional de 95 mm,
para compensar los soportes
de p. ej. antenas sectoriales en el mástil
Material: INOX
Margen de apriete tubo Ø : 50-300 mm
Margen de apriete (varilla captadora): 40-50 mm
Dimensiones de la pletina: 25 x 3,0 mm

Producto DEHN
Tipo: BS D40.50 DS95 SB50.300 V2A
art. no.: 105163
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete tubo Ø 50-300 mm
Margen de apriete (varilla captadora) 40-50 mm
Dimensiones de la pletina (a x p ) 25 x 3,0 mm
Longitud del distanciador 95 mm

Product 105163 was added to Notepad.

Go to Notepad

Product 105163 was added to the cart.

Go to Web-Shop
