Jímací tyče, příslušenství

Jímací tyče, teleskopické jímací stožáry a příslušenství pro ochranu vyvýšených střešních nástaveb a staveb.

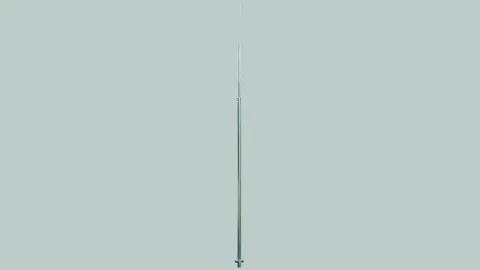

Jímací tyče

Pro ochranu střešních nástaveb, komínů apod., rovněž pro uchycení do betonových podstavců.
V závislosti na rychlosti nárazového větru jsou dodporučena dodatečná upevnění, např. distanční vzpěry DEHNiso.

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Držák tyče DEHNhold

Pro upevnění tyčí a vývodů z uzemnění, s příložkou, opatřenou prořezem, pevné uchycení tyče.
Použití pro různé typy materiálů, např. hliník, nerez, FeZn a měď.

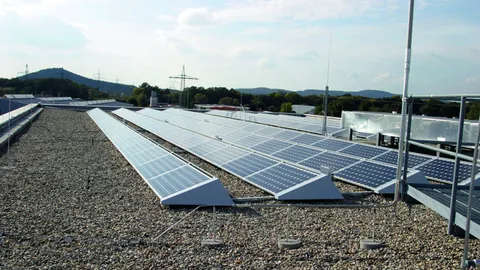

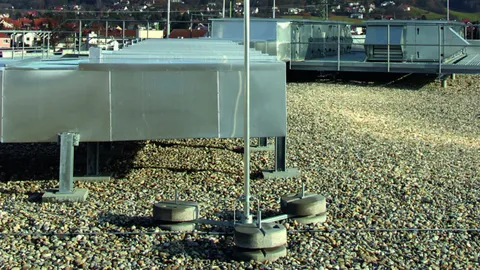

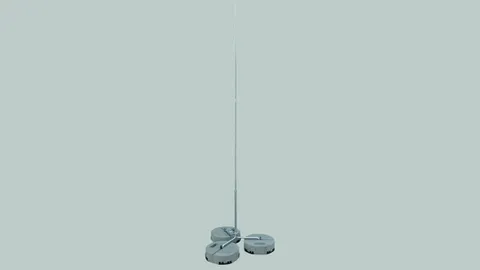

Jímací tyče volně stojící, výška 2,5 až 3,5 m

S tříramenným stojanem chrání nástavby umístěné na rovných střechách, vyrovnání sklonu střechy do 10°.
Betonové podstavce (obj. č. 102 075 a 102 010) a podložky (obj. č. 102 060 a 102 050) je nutno objednat zvlášť.

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Jímací tyče volně stojící, výška 4 až 9 m

S rozkládacím tříramenným stojanem chrání větší střešní nástavby na střechách se sklonem až 10°.
Stohovatelné betonové podstavce (kat. č. 102 010) a podložky (kat.č. 102 050) je nutné objednat zvlášť.

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Jímací tyče volně stojící, výška 10 a 11 m

S rozkládacím šestiramenným stojanem pro ochranu větších střešních nástaveb nebo pro uložení na zpevněnou zem bez provádění zemních prací. Vyrovnání sklonu až 10°.
Stohovatelné betonové podstavce (obj. č. 102 010) a podložky (obj. č. 102 050) je nutné objednat zvlášť.

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

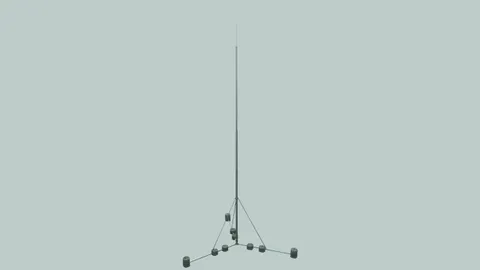

Jímací tyče volně stojící, výška 12 až 14 m

S rozkládacím tříramenným stojanem pro ochranu větších střešních nástaveb nebo pro uložení na zpevněnou zem bez provádění zemních prací. Vyrovnání sklonu až 5°.
Stohovatelné betonové podstavce (kat. č. 102 010) a podložky (kat. č. 102 050) je nutné objednat zvlášť.

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Teleskopické jímací tyče

Možnost upevnění do tří- a čtyřramenných stojanů nebo na stěny a různé konstrukce.

Odpovídající zatížení větrem a počet betonových podstavců lze nalézt v montážním návodu.

Maximální volná délka jé délka mezi špičkou jímací tyče a horním držákem (bod upevnění).
Z důvodu stability by měl být střední držák (3 body upevnění) namontován co možná nejblíže pod horním držákem. Vzdálenost nesmí být větší než 15 cm. Spodní držák (bod upevnění) musí být instalován v rozsahu ≤ 15 cm od spodního konce jímací tyče.

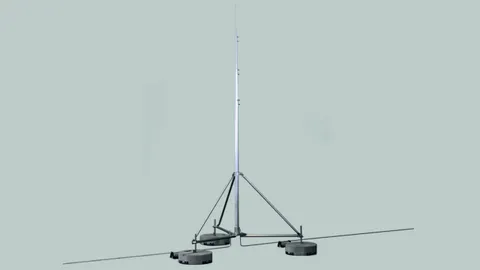

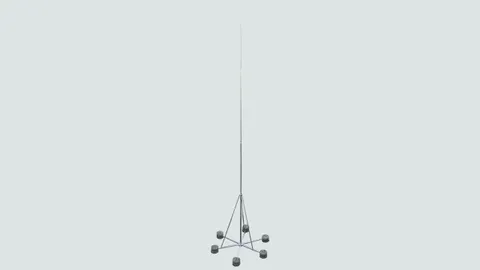

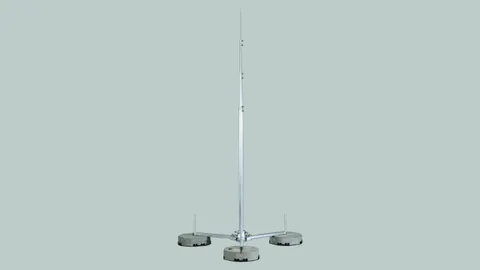

Teleskopické jímací tyče volně stojící do výšky 8 m

Volně stojící jímací tyče se skládacím tří nebo čtyřramenným stojanem pro ochranu větších střešních konstrukcí, přizpůsobení sklonu střechy do max. 10°.

Stohovatelné betonové podstavce (hmotnost 17 kg/obj. č. 102 010) a podložky (obj. č. 102 050) je třeba objednat samostatně.

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Jímací tyče D40

Pro upevnění např. na stěny nebo různé konstrukce.

Maximální volná délka je určena vzdáleností mezi hrotem jímací tyče a horním držákem (upevňovací bod) jímací tyče.
Z důvodu zajištění stability je třeba prostřední držák instalovat pokud možno co nejblíže k hornímu. Rozteč mezi držáky nesmí být větší než 15 cm. Spodní držák (upevňovací bod) musí být instalován ve vzdálenosti ≤ 15 cm od spodního konce jímací tyče.

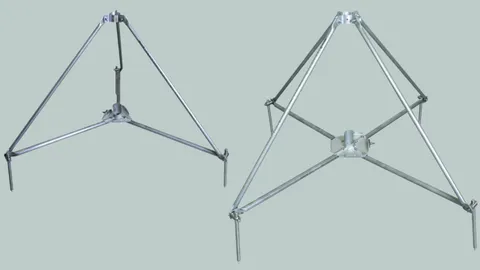

Stojany pro jímací tyče D40 a podpůrné trubky GFK/Al

Pro postavení s betonovými podstavci (hmotnost 17 kg). Přizpůsobení sklonu střechy do max. 10° prostřednictvím sady upevňovacích tyčí. Jímací tyče D40/podpůrné trubky GFK je třeba objednat zvlášť.

Stohovatelné betonové podstavce, podložky, sada upevňovacích tyčí pro umístění dalších betonových podstavců a sada adaptérů projímací tyče D40 jsou k dispozici samostatně jako příslušenství.

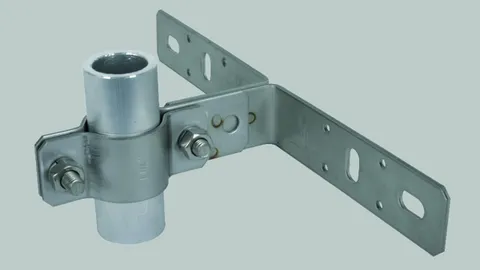

Držák podpůrné trubky pro podpůrné trubky GFK/Al a jímací tyče D40.

K montáži pomocí opěrné desky na mřížové žlaby a ocelové nosníky nebo jiné konstrukce. Sada adaptérů pro jímací tyče D40 je k dispozici samostatně v příslušenství.
Jímací tyče D40 / podpůrné trubky je nutné objednat zvlášť.

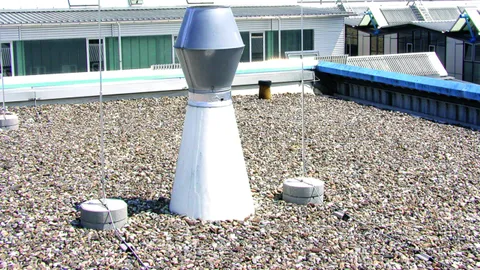

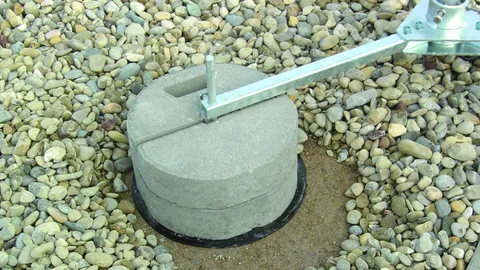

Betonový podstavec

Pro jímací tyče, pro ochranu malých střešních nástaveb na plochých střechách a pro výstavbu za použití distančních vzpěr z programu DEHNiso např. pro oddálené okružní vedení nebo samostatně stojící jímací tyče v tříramenných stojanech (pouze betony s hmotností 17 kg).

Upozornění: informace o materiálové kompatibilitě střešních držáků vedení a podložek ve spojení se střešními díly si můžete vyžádat u společnosti DEHN.

Podložka

Pro ochranu střešní krytiny pod betonovým podstavcem.

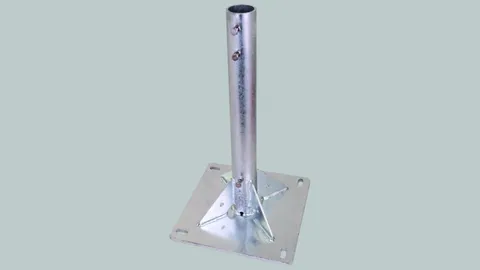

Držáky pro jímací tyče D40 a DEHNcon-H

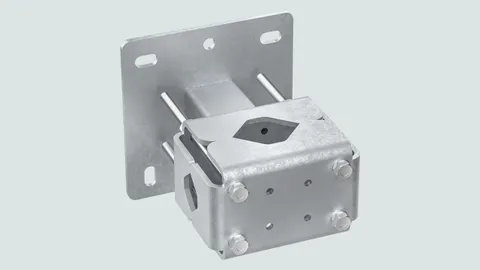

Držák stožáru těžkého provedení

Pro umístění jímacích zařízení v provozech, např. bioplynové stanice

Držák stožáru v těžkém provedení lze použít k uchycení jímacích tyčí o průměru Ø 55-100 mm.

Teleskopický stožár se závitovou základnou

Jímací stožár chrání proti přímému úderu blesku zvláštní zařízení, např. bioplynové stanice, fotovoltaické elektrárny, umístěná na volné ploše.
Stožár se upevňuje do závitové základny.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních příprav zašroubuje do rostlé půdy a zajistí se pomocí zemnicích tyčí.

Stabilita a pevnost závitové základny se zajistí pomocí 3 ks zemnicích tyčí Ø 20 mm a délkou 1,5 m (obj. č. 620 151) - nutno objednat zvlášť.
V souvislosti s rychlostí nárazového větru byl vypočten tlak 0,02 kN/cm2 rostlé půdy na základ (např. jílovitá půda, písčitá nebo štěrková podloží, středně propustná).

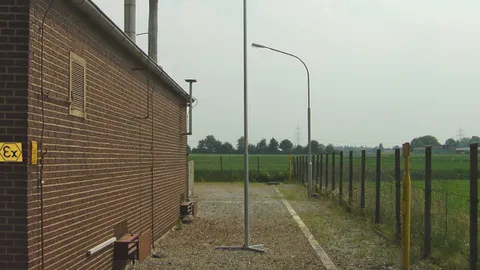

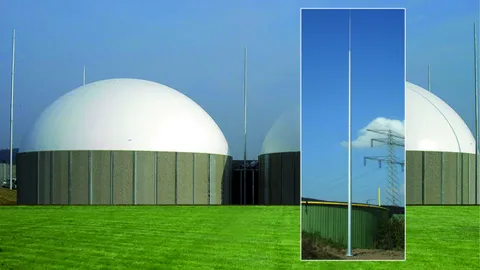

Teleskopické jímací stožáry pro závitové nebo prefabrikované základy

Jímací stožáry chrání před přímým úderem blesku velká a citlivá zařízení, např. bioplynové stanice, fotovoltaické elektrárny na volných plochách, muniční sklady a zařízení s prostředím Ex.Stožáry se upevňují buď do prefabrikovaných železobetonových základů (hotový výrobek) nebo do betonových základů s armovacími koši (nutno objednat zvlášť).Podrobné informace o sestavení stožáru a jeho upevnění jsou uvedeny v montážním návodu č. 1729.Výhody systému teleskopických jímacích stožárů:
  • zemní práce mohou být dokončeny v předstihu.
  • uložení prefabrikovaného základu (hotový díl) na stavbě s vynaložením minimálního úsilí nebo...
  • alternativní příprava základu s armovacím košem přímo na stavbě (při plánování termínů stavby musí být vzat v úvahu čas nutný pro vytvrzení betonu).
  • provedení s přírubovou deskou umožňuje rychlou montáž.
  • jednoduché vyrovnání prostřednictvím svorníků se závitem M24.
  • detailní montážní návod.
  • statické zkoušky (na vyžádání).
Součást dodávky:
  • jímací tyč FeZn Ø 42 / 25 / 15 mm, délka 2400 resp. 5400 mm se závitem M20 a kontramatkou.
  • kónické díly stožáru.
  • přírubová deska s připojovací patkou s otvorem Ø 12 mm pro připojení k zemniči (pro drát Ø 10 mm a např. svorku KS obj. č. 301 019).
Maximální přepravní délka je 6 m.

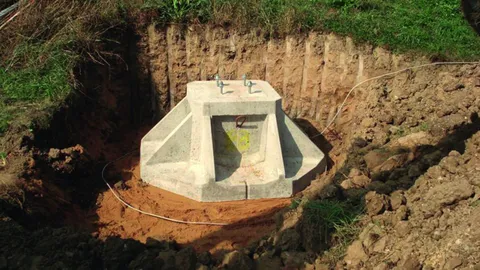

Prefabrikované základy pro teleskopické stožáry

Hotový železobetonový základ usnadňuje montáž teleskopických stožárů.
Betonářské práce na stavbě nejsou potřeba.
Podrobné informace o uložení základu, sestavení stožáru a jeho upevnění jsou uvedeny v montážním návodu.

Armovací koše pro zabetonování na stavbě

Pro zabetonování se závitovými svorníky, uzpůsobenými pro přírubové desky teleskopických jímacích stožárů.
Podrobné informace o základu a jeho výstavbě jsou uvedeny v montážním návodu.

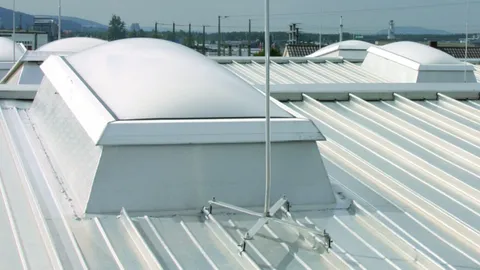

Jímací tyče pro kovové střechy

Pro ochranu střešních nástaveb, světlíků apod.
Upevňuje se na konce vzpěr (otvory Ø 11 mm) pomocí čtyř držáků na kovové střechy.
Držáky je třeba vybrat podle střešního profilu (zakulacený stojatý falc obj. č. 123 040, upínací falc obj. č. 123 041, stojatý falc obj. č. 123 042, bez falcu pro nýtování nebo šroubování 123 043).

Jímací tyč pro trapézové střechy

Jímač chrání nástavby, světlíky apod.
Jímací tyč se umísťuje do úžlabí trapézových střech. Vzhledem k nastavitelné rozteči základny je možno jímací tyč instalovat na jakýkoliv typ trapézové střechy.
Speciální držák jímací tyče umožňuje vyrovnat sklon až 10°.

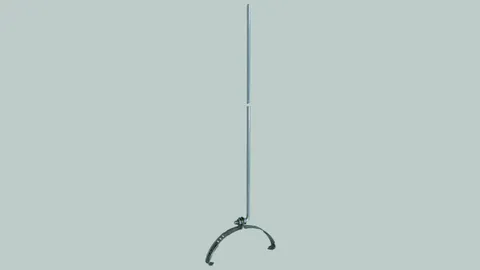

Jímací tyč s držákem na hřebenáč

Chrání solární články, fotovoltaická nebo jiná zařízení umístěná na sedlových střechách.
Montáž jímací tyče je založena na pricipu sesvorkování. Stupňovitě nastavitelný držák je vhodný pro libovolný průměr hřebenové tašky.

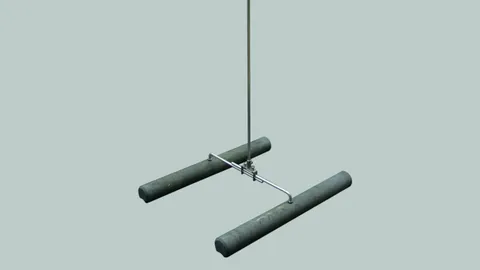

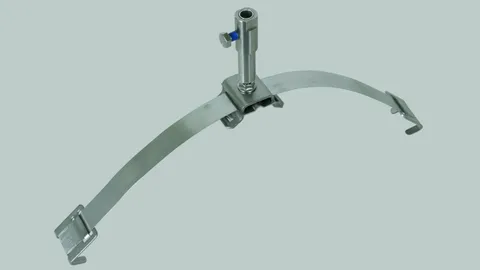

Hřebenové držáky jímacích tyčí

Držáky slouží k instalaci jímače Al nebo distanční vzpěry s držákem vedení. Pro ochranu panelů fotovoltaických elektráren, solárních nebo jiných zařízení.
Základem držáků je pásek s pevným a nastavitelným úchytem a napínací adaptér s objímkou. Montáž hřebenových držáků jímací tyče je založena na principu napínání nerezových pásků.

Jímací tyče a izolované držáky je třeba objednat samostatně.

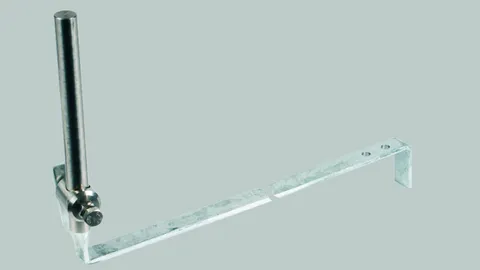

Držák jímací tyče pro šikmé střechy

Slouží jako základna pro upevnění jímací tyče na sedlové střechy, ochrana proti protočení je zajištěna vějířovou podložkou a kontramatkou, podpěra má vyvrtané otvory pro přichycení k laťování střechy.
Při instalaci u komínu je nezbytné jímací tyč dodatečně zajistit, např. distanční vzpěrou DEHNiso.

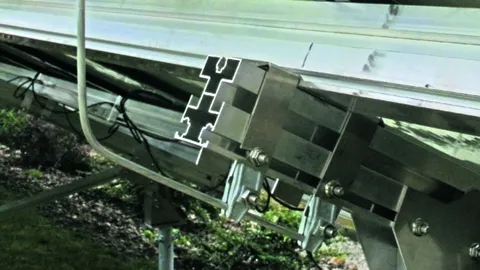

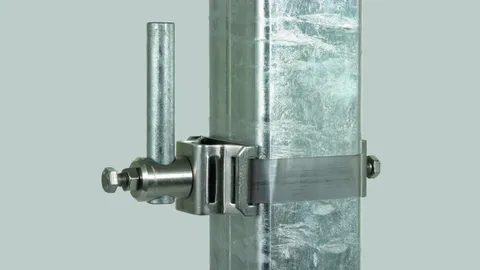

Upínací pásek na potrubí pro jímací tyče

Upínací pásek na potrubí slouží pro uchycení a zároveň připojení (se schopností vést bleskový proud) jímací tyče ke kovovým konstrukcím fotovoltaických zařízení (čtyřhranný profil); typickým místem použití jsou nosné ocelové konstrukce.
Při montáži na kruhový profil je nutno sejmout přítlačný talíř.
Každá jímací tyč musí být uchycena dvojicí objímek.
Při montáži je třeba dát pozor na maximální volnou délku zvolené jímací tyče.

Tvarované jímací tyče

K ochraně fotovoltaických zařízení před bleskem ve volném prostranství.
Při montáži na nosnou konstrukci je třeba dodržet rozteč falcových svorek cca 15 - 20 cm a volnou délku jímače 80 - 85 cm.
Úhel jímací tyče může být podle potřeby upraven. Standardní úhel je nastaven na 55°, což odpovídá sklonu FV panelů 35°.

Polohovací adaptér pro jímací tyče

Adaptér pro úpravu kolmé polohy jímače na střeše se sklonem do 10°.
Do betonového podstavce s klínem (kat. č. 102 010 nebo 102 340).

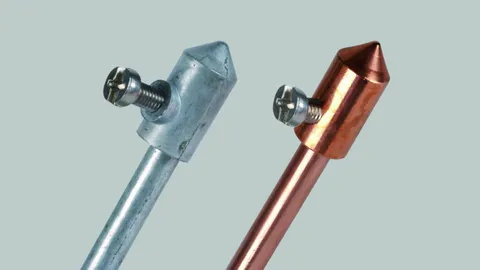

Hroty

Pro zakončení jímacího vedení.

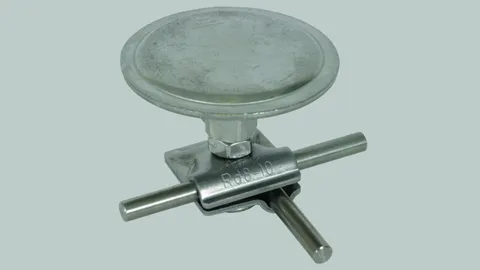

Jímací hřib

Uchycení a ochrana jímacího vedení uloženého v pochozích a pojízdných střechách.
Jímací hřib a vedení mohou být uloženy v betonu nebo ve spárách mezi betonovými deskami.
