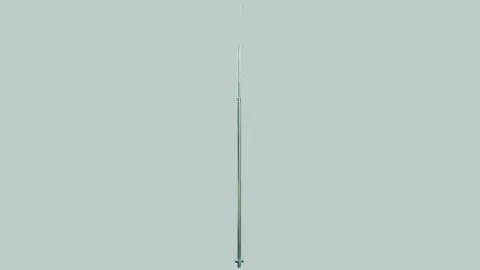

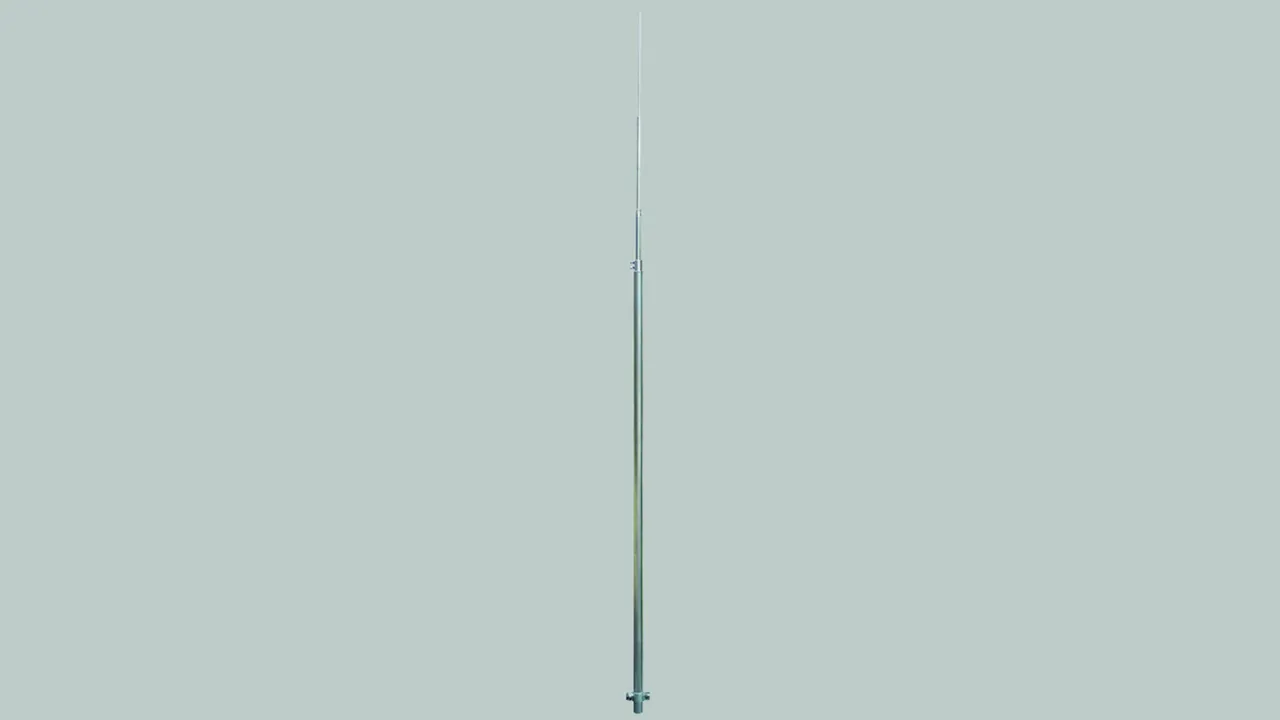

Jímací tyče D40

Pro upevnění např. na stěny nebo různé konstrukce.

Jímací tyče jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).

Komponenty:
Jímací tyč z postupně zúžených hliníkových částí
- jímací tyč 2000 mm nebo trubková jímací tyč 2500 mm
- trubka Ø 40 x 5 s úchytem Ø 22/16 mm
- uzemňovací přípojka nerez se svorkou KS nerez pro prům. 6 - 10 mm [(schopnost převést bleskový proud 100 kA (10/350 µs)]

Upevnění např. na stěnu je možno provést pomocí držáků obj. č. 105 140 a na trubku pomocí držáků obj. č. 105 354.

Maximální volná délka je určena vzdáleností mezi hrotem jímací tyče a horním držákem (upevňovací bod) jímací tyče.
Z důvodu zajištění stability je třeba prostřední držák instalovat pokud možno co nejblíže k hornímu. Rozteč mezi držáky nesmí být větší než 15 cm. Spodní držák (upevňovací bod) musí být instalován ve vzdálenosti ≤ 15 cm od spodního konce jímací tyče.

Details

lorem ipsum
lorem ipsum

Provedení Al

10 Products

Part No. 105170 FS D40 16 10 4000 KSV AL

GTIN 4013364151192, Customs tariff No. (EU): 85389099, Gross weight: 4.17 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 4000 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 3,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 185 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 4000 mm
Max. volná délka s jímací tyčí: 3500 mm
Rozteč upnutí: 500 mm
Počet úchytů: 2
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 4000 KSV AL
Obj. č.: 105170
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 4000 mm
Max. volná délka s jímací tyčí (l2) 3500 mm
Rozteč upnutí (l3) 500 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 3500 mm) 185 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105170 was added to Notepad.

Go to Notepad

Product 105170 was added to the cart.

Go to Web-Shop

Part No. 105175 FS D40 22 16 10 4500 KSV AL

GTIN 4013364151208, Customs tariff No. (EU): 85389099, Gross weight: 4.40 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč D40, celková délka 4500 mm, Al
Jímací tyče D40, maximální volná délka
až 4 m při upevnění např. na zeď nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA) pro max. rychlost nárazového větru 186 km/h.
Upevnění např. na stěnu je možno provést pomocí
držáků obj. č. 105 140 a na trubku pomocí
držáků obj. č. 105 354
Součástí je připojovací svorka
Celková délka: 4500 mm
Max. volná délka s jímací tyčí: 4000 mm
Rozteč upnutí: 500 mm
Počet úchytů: 2
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 4500 KSV AL
Obj. č.: 105175
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 4500 mm
Max. volná délka s jímací tyčí (l2) 4000 mm
Rozteč upnutí (l3) 500 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4000 mm) 186 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105175 was added to Notepad.

Go to Notepad

Product 105175 was added to the cart.

Go to Web-Shop

Part No. 105171 FS D40 16 10 5000 KSV AL

GTIN 4013364151215, Customs tariff No. (EU): 85389099, Gross weight: 5.60 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 5000 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,0 m pro upevnění např. na stěnu nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 185 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 5000 mm
Max. volná délka s jímací tyčí: 4000 mm
Rozteč upnutí: 1000 mm
Počet úchytů: 2
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 5000 KSV AL
Obj. č.: 105171
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 5000 mm
Max. volná délka s jímací tyčí (l2) 4000 mm
Rozteč upnutí (l3) 1000 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4000 mm) 185 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105171 was added to Notepad.

Go to Notepad

Product 105171 was added to the cart.

Go to Web-Shop

Part No. 105176 FS D40 22 16 10 5500 KSV AL

GTIN 4013364151222, Customs tariff No. (EU): 85389099, Gross weight: 6.00 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 5500 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 186 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 5500 mm
Max. volná délka s jímací tyčí: 4500 mm
Rozteč upnutí: 1000 mm
Počet úchytů: 2
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 5500 KSV AL
Obj. č.: 105176
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 5500 mm
Max. volná délka s jímací tyčí (l2) 4500 mm
Rozteč upnutí (l3) 1000 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4500 mm) 186 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105176 was added to Notepad.

Go to Notepad

Product 105176 was added to the cart.

Go to Web-Shop

Part No. 105172 FS D40 16 10 6000 KSV AL

GTIN 4013364151239, Customs tariff No. (EU): 85389099, Gross weight: 7.20 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 6000 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 186 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 6000 mm
Max. volná délka s jímací tyčí: 4500 mm
Rozteč upnutí: 1500 mm
Počet úchytů: 3
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 6000 KSV AL
Obj. č.: 105172
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 6000 mm
Max. volná délka s jímací tyčí (l2) 4500 mm
Rozteč upnutí (l3) 1500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4500 mm) 186 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105172 was added to Notepad.

Go to Notepad

Product 105172 was added to the cart.

Go to Web-Shop

Part No. 105177 FS D40 22 16 10 6500 KSV AL

GTIN 4013364151246, Customs tariff No. (EU): 85389099, Gross weight: 7.45 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 6500 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,0 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 183 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 6500 mm
Max. volná délka s jímací tyčí: 5000 mm
Rozteč upnutí: 1500 mm
Počet úchytů: 3
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 6500 KSV AL
Obj. č.: 105177
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 6500 mm
Max. volná délka s jímací tyčí (l2) 5000 mm
Rozteč upnutí (l3) 1500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5000 mm) 183 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105177 was added to Notepad.

Go to Notepad

Product 105177 was added to the cart.

Go to Web-Shop

Part No. 105173 FS D40 16 10 7000 KSV AL

GTIN 4013364151253, Customs tariff No. (EU): 85389099, Gross weight: 8.60 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 7000 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 146 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 7000 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 1500 mm
Počet úchytů: 3
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 7000 KSV AL
Obj. č.: 105173
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 7000 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 1500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 146 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105173 was added to Notepad.

Go to Notepad

Product 105173 was added to the cart.

Go to Web-Shop

Part No. 105178 FS D40 22 16 10 7500 KSV AL

GTIN 4013364151260, Customs tariff No. (EU): 85389099, Gross weight: 9.00 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 7500 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 149 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 7500 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 2000 mm
Počet úchytů: 3
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 7500 KSV AL
Obj. č.: 105178
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 7500 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 2000 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 149 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105178 was added to Notepad.

Go to Notepad

Product 105178 was added to the cart.

Go to Web-Shop

Part No. 105174 FS D40 16 10 8000 KSV AL

GTIN 4013364151277, Customs tariff No. (EU): 85389099, Gross weight: 10.14 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 8000 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 142 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 8000 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 2500 mm
Počet úchytů: 3
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 8000 KSV AL
Obj. č.: 105174
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 8000 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 2500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 142 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105174 was added to Notepad.

Go to Notepad

Product 105174 was added to the cart.

Go to Web-Shop

Part No. 105179 FS D40 22 16 10 8500 KSV AL

GTIN 4013364151284, Customs tariff No. (EU): 85389099, Gross weight: 10.40 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Jímací tyč Ø 40, celková délka 8500 mm, hliník
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 152 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 8500 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 3000 mm
Počet úchytů: 3
Materiál jímací tyče: Al
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 8500 KSV AL
Obj. č.: 105179
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 8500 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 3000 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 152 km/h
Materiál jímací tyče Al
Norma ČSN EN 62561-(1+2)

Product 105179 was added to Notepad.

Go to Notepad

Product 105179 was added to the cart.

Go to Web-Shop

Provedení nerez

10 Products

Part No. 105190 FS D40 16 10 4000 KSV V2A

GTIN 4013364152045, Customs tariff No. (EU): 85389099, Gross weight: 9.20 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 4000 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 3,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 191 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 4000 mm
Max. volná délka s jímací tyčí: 3500 mm
Rozteč upnutí: 500 mm
Počet úchytů: 2
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 4000 KSV V2A
Obj. č.: 105190
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 4000 mm
Max. volná délka s jímací tyčí (l2) 3500 mm
Rozteč upnutí (l3) 500 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 3500 mm) 191 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105190 was added to Notepad.

Go to Notepad

Product 105190 was added to the cart.

Go to Web-Shop

Part No. 105195 FS D40 22 16 10 4500 KSV V2A

GTIN 4013364152090, Customs tariff No. (EU): 85389099, Gross weight: 10.00 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 4500 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,0 m pro upevnění např. na stěnu nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 192 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 4500 mm
Max. volná délka s jímací tyčí: 4000 mm
Rozteč upnutí: 500 mm
Počet úchytů: 2
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 4500 KSV V2A
Obj. č.: 105195
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 4500 mm
Max. volná délka s jímací tyčí (l2) 4000 mm
Rozteč upnutí (l3) 500 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4000 mm) 192 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105195 was added to Notepad.

Go to Notepad

Product 105195 was added to the cart.

Go to Web-Shop

Part No. 105191 FS D40 16 10 5000 KSV V2A

GTIN 4013364152052, Customs tariff No. (EU): 85389099, Gross weight: 12.60 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 5000 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,0 m pro upevnění např. na stěnu nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 191 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 5000 mm
Max. volná délka s jímací tyčí: 4000 mm
Rozteč upnutí: 1000 mm
Počet úchytů: 2
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 5000 KSV V2A
Obj. č.: 105191
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 5000 mm
Max. volná délka s jímací tyčí (l2) 4000 mm
Rozteč upnutí (l3) 1000 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4000 mm) 191 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105191 was added to Notepad.

Go to Notepad

Product 105191 was added to the cart.

Go to Web-Shop

Part No. 105196 FS D40 22 16 10 5500 KSV V2A

GTIN 4013364152106, Customs tariff No. (EU): 85389099, Gross weight: 14.30 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 5500 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 192 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 5500 mm
Max. volná délka s jímací tyčí: 4500 mm
Rozteč upnutí: 1000 mm
Počet úchytů: 2
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 5500 KSV V2A
Obj. č.: 105196
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 5500 mm
Max. volná délka s jímací tyčí (l2) 4500 mm
Rozteč upnutí (l3) 1000 mm
Počet úchytů 2
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4500 mm) 192 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105196 was added to Notepad.

Go to Notepad

Product 105196 was added to the cart.

Go to Web-Shop

Part No. 105192 FS D40 16 10 6000 KSV V2A

GTIN 4013364152069, Customs tariff No. (EU): 85389099, Gross weight: 16.20 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 6000 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 4,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 192 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 6000 mm
Max. volná délka s jímací tyčí: 4500 mm
Rozteč upnutí: 1500 mm
Počet úchytů: 3
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 6000 KSV V2A
Obj. č.: 105192
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 6000 mm
Max. volná délka s jímací tyčí (l2) 4500 mm
Rozteč upnutí (l3) 1500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 4500 mm) 192 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105192 was added to Notepad.

Go to Notepad

Product 105192 was added to the cart.

Go to Web-Shop

Part No. 105197 FS D40 22 16 10 6500 KSV V2A

GTIN 4013364152113, Customs tariff No. (EU): 85389099, Gross weight: 16.80 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 6500 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,0 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 190 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 6500 mm
Max. volná délka s jímací tyčí: 5000 mm
Rozteč upnutí: 1500 mm
Počet úchytů: 3
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 6500 KSV V2A
Obj. č.: 105197
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 6500 mm
Max. volná délka s jímací tyčí (l2) 5000 mm
Rozteč upnutí (l3) 1500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5000 mm) 190 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105197 was added to Notepad.

Go to Notepad

Product 105197 was added to the cart.

Go to Web-Shop

Part No. 105193 FS D40 16 10 7000 KSV V2A

GTIN 4013364152076, Customs tariff No. (EU): 85389099, Gross weight: 19.40 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 7000 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 149 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 7000 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 1500 mm
Počet úchytů: 3
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 7000 KSV V2A
Obj. č.: 105193
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 7000 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 1500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 149 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105193 was added to Notepad.

Go to Notepad

Product 105193 was added to the cart.

Go to Web-Shop

Part No. 105198 FS D40 22 16 10 7500 KSV V2A

GTIN 4013364152120, Customs tariff No. (EU): 85389099, Gross weight: 20.00 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 7500 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 159 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 7500 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 2000 mm
Počet úchytů: 3
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 7500 KSV V2A
Obj. č.: 105198
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 7500 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 2000 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 159 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105198 was added to Notepad.

Go to Notepad

Product 105198 was added to the cart.

Go to Web-Shop

Part No. 105194 FS D40 16 10 8000 KSV V2A

GTIN 4013364152083, Customs tariff No. (EU): 85389099, Gross weight: 22.40 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 8000 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 149 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 8000 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 2500 mm
Počet úchytů: 3
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 8000 KSV V2A
Obj. č.: 105194
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 8000 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 2500 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 149 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105194 was added to Notepad.

Go to Notepad

Product 105194 was added to the cart.

Go to Web-Shop

Part No. 105199 FS D40 22 16 10 8500 KSV V2A

GTIN 4013364152137, Customs tariff No. (EU): 85389099, Gross weight: 23.60 kg, PU: 1.00 ks

Images

Additional information

Jímací tyč Ø 40, celková délka 9000 mm, nerez
Jímací tyče Ø 40 pro maximální volnou délku jímací tyče
do 5,5 m pro upevnění např. na stěny nebo
různé konstrukce.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 155 km/h.
Pro upevnění např. na stěnu pomocí
obj. č. 105 140 a na potrubí pomocí obj. č. 105 354
součástí je připojovací svorka
Celková délka: 8500 mm
Max. volná délka s jímací tyčí: 5500 mm
Rozteč upnutí: 3000 mm
Počet úchytů: 3
Materiál jímací tyče: nerez
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 22 16 10 8500 KSV V2A
Obj. č.: 105199
nebo rovnocenný.

Certificates



Technical data

Celková délka (l1) 8500 mm
Max. volná délka s jímací tyčí (l2) 5500 mm
Rozteč upnutí (l3) 3000 mm
Počet úchytů 3
Max. rychlost nárazového větru (montáž na stěnu s volnou délkou 5500 mm) 155 km/h
Materiál jímací tyče nerez
Norma ČSN EN 62561-(1+2)

Product 105199 was added to Notepad.

Go to Notepad

Product 105199 was added to the cart.

Go to Web-Shop
back to top
