Hřebenové držáky jímacích tyčí

Držáky slouží k instalaci jímače Al nebo distanční vzpěry s držákem vedení. Pro ochranu panelů fotovoltaických elektráren, solárních nebo jiných zařízení.
Základem držáků je pásek s pevným a nastavitelným úchytem a napínací adaptér s objímkou. Montáž hřebenových držáků jímací tyče je založena na principu napínání nerezových pásků.

Jímací tyče a izolované držáky je třeba objednat samostatně.

Držák v kombinaci s jímací tyčí je dimenzován podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).

Provedení jednoduché

Držák pro jímací tyče (l = 1000 mm) nebo distanční vzpěry GFK o průměru 10 mm.

1 Product

Part No. 123110 HA 10 1F FG120.300 V2A

GTIN 4013364147911, Customs tariff No. (EU): 85389099, Gross weight: 321.00 g, PU: 1.00 ks

Images

Additional information

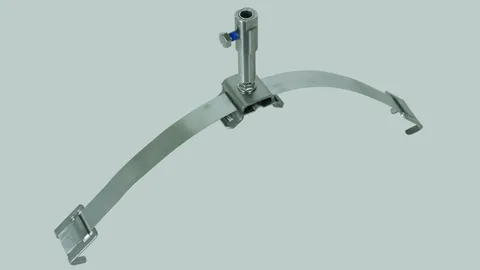

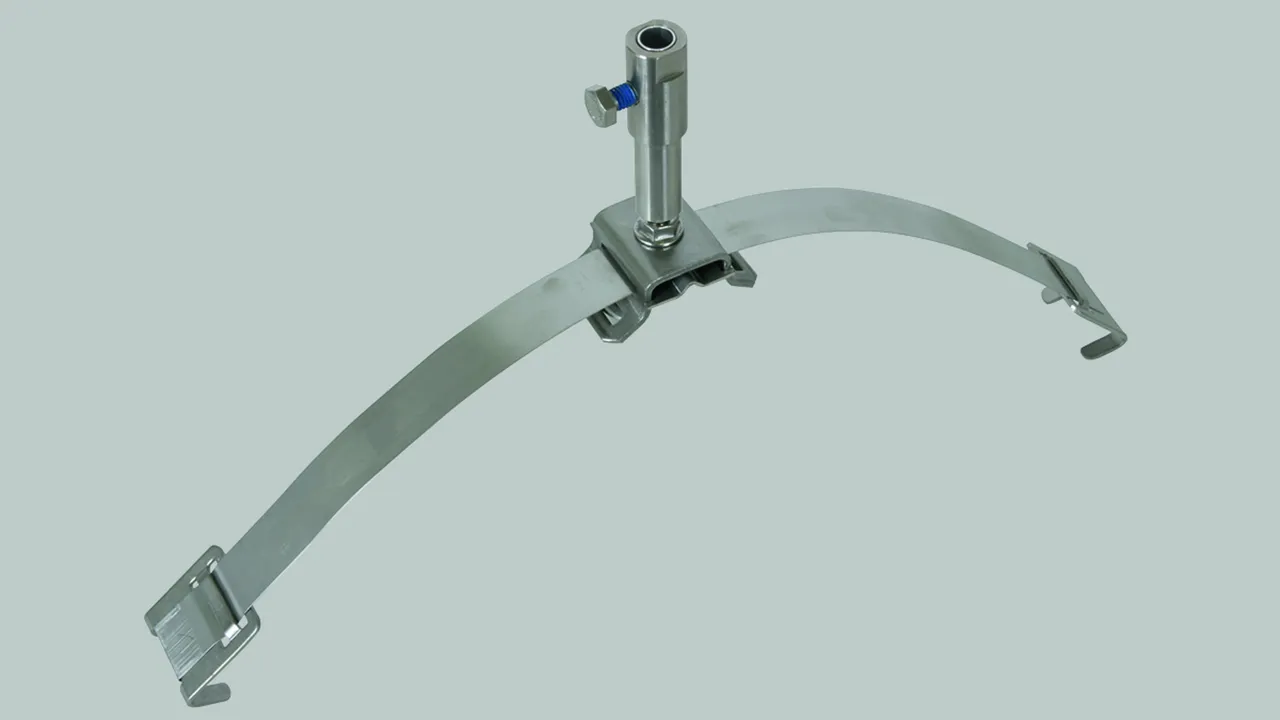

Držák pro jímací hroty nebo distanční vzpěry, jednoduché provedení, nerez
Držák pro jímací hroty nebo distanční vzpěry, GFK Ø 10 mm
s držákem vedení, k ochraně solárních modulů
nebo fotovoltaických generátorů či jiných zařízení umístěných na sedlových střechách.
Montáž držáku je založena na principu upínacích pásků.
Díky pevnému úchytu na
upínacím pásku a dalšímu nastavitelnému úchytu lze
držák namontovat na libovolné tvary
hřebenových tašek.
Držáky jsou v kombinaci s jímacími hroty (délka 1000 mm, Ø 10 mm)
nebo distančními vzpěrami z GFK (délka 420 mm, Ø 10 mm) dimenzovány podle
Dimenzováno podle Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Rozsah svorky drát: 10 mm
Rozsah upnutí: 120 - 300 mm

Výrobek: DEHN
Typ: HA 10 1F FG120.300 V2A
Obj. č.: 123110
nebo rovnocenný.

Certificates



Technical data

Rozsah svorky drát 10 mm
Rozsah upnutí 120 - 300 mm
Materiál upevňovacího třmenu nerez

Product 123110 was added to Notepad.

Go to Notepad

Product 123110 was added to the cart.

Go to Web-Shop

Provedení dvojité

Držák pro jímací tyče Ø 16/10 mm, délky max. 1,5 m (l = 1000 mm), s příložkou pro připojení drátu prům. 6 - 10 mm.

1 Product

Part No. 123116 HA 16 2F FG120.300 V2A

GTIN 4013364147966, Customs tariff No. (EU): 85389099, Gross weight: 1.11 kg, PU: 1.00 ks

Images

Additional information

Držák pro jímací hroty nebo distanční vzpěry, dvojité provedení, nerez
Držák pro jímací hroty nebo jímací tyče Ø 16/10 mm,
délka max. 1,5 m, k ochraně solárních modulů
nebo fotovoltaických generátorů či jiných zařízení
umístěných na sedlových střechách. Montáž držáku je založena na principu
upínacích pásků. Díky pevnému úchytu na
upínacím pásku a dalšímu nastavitelnému úchytu lze
držák namontovat na libovolné tvary
hřebenových tašek.
Držáky jsou dimenzovány podle Eurokódu 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Rozsah svorky drát: 16 mm
Rozsah upnutí: 120 - 300 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: HA 16 2F FG120.300 V2A
Obj. č.: 123116
nebo rovnocenný.



Technical data

Rozsah svorky drát 16 mm
Rozsah upnutí 120 - 300 mm
Rozteč (l1) cca 280 / 350 / 420 mm
Materiál upevňovacího třmenu nerez
