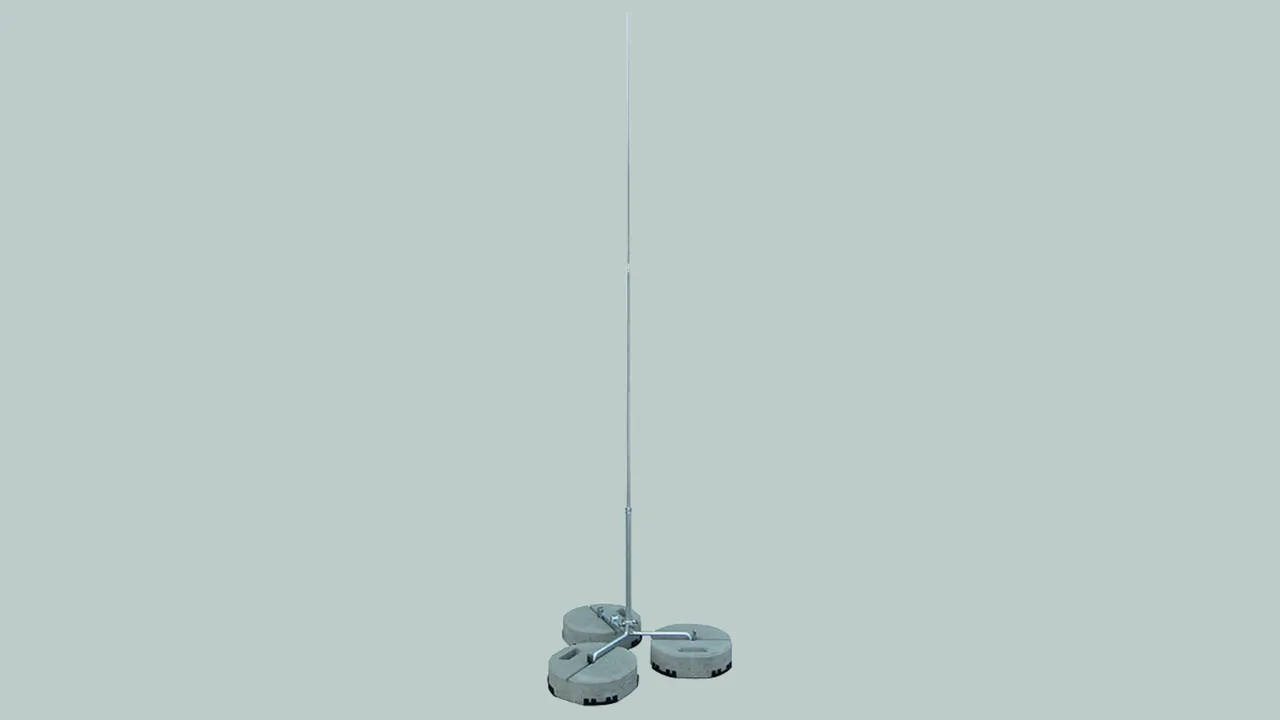

Jímací tyče volně stojící, výška 2,5 až 3,5 m

Volně stojící jímací tyče s tříramenným stojanem chrání střešní nástavby, přizpůsobení sklonu střechy max. do 10°.

Betonový podstavec (obj. č. 102 075 a 102 010) a podložku (obj. č. 102 060 a 102 050) je třeba objednat zvlášť.

Komponenty:
– trubková jímací tyč zúžená, Ø 40/16/10 mm nebo Ø 22/16/10 mm
– připojovací svorka (svorka k tyči) pro kulatý vodič 8–10 mm
– tříramenný stojan pro betonový podstavec s klínkem

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Pro jímací tyče Ø 22 mm

3 Products

Part No. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Customs tariff No. (EU): 85389099, Gross weight: 3.40 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Volně stojící jímací tyč, výška 2500 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
max. rychlost nárazového větru 185 km/h.
Stohovatelný betonový podstavec (obj. č. 102 075 nebo 102 010) a
podložku (obj. č. 102 060 nebo 102 050) je třeba objednat samostatně.
Výška: 2500 mm
Poloměr: 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg): 137 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg: 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 185 km/h
Plošné rozměry stojanu se třemi betony à 17 kg: 850 x 930 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS 22 16 10 2500 AL DBS R320 STTZN
Obj. č.: 105525
nebo rovnocenný.

Certificates



Technical data

Výška 2500 mm
Poloměr 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg) 137 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg (d x š) 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 185 km/h
Plošné rozměry stojanu se třemi betony à 17 kg (d x š) 850 x 930 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)

Product 105525 was added to Notepad.

Go to Notepad

Product 105525 was added to the cart.

Go to Web-Shop

Part No. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Volně stojící jímací tyč, výška 3000 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 168 km/h.
Stohovatelný betonový podstavec (obj. č. 102 075 nebo 102 010) a
podložku (obj. č. 102 060 nebo 102 050) je třeba objednat samostatně.
Výška: 3000 mm
Poloměr: 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg): 112 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg: 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 168 km/h
Plošné rozměry stojanu se třemi betony à 17 kg: 850 x 930 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS 22 16 10 3000 AL DBS R320 STTZN
Obj. č.: 105530
nebo rovnocenný.

Certificates



Technical data

Výška 3000 mm
Poloměr 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg) 112 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg (d x š) 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 168 km/h
Plošné rozměry stojanu se třemi betony à 17 kg (d x š) 850 x 930 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)

Product 105530 was added to Notepad.

Go to Notepad

Product 105530 was added to the cart.

Go to Web-Shop

Part No. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Customs tariff No. (EU): 85389099, Gross weight: 4.30 kg, PU: 1.00 ks

Predecessor

Images

Additional information

Volně stojící jímací tyč, výška 3500 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 135 km/h.
Stohovatelný betonový podstavec (obj. č. 102 075 nebo 102 010) a
podložku (obj. č. 102 060 nebo 102 050) je třeba objednat samostatně.
Výška: 3500 mm
Poloměr: 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg): 95 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg: 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 135 km/h
Plošné rozměry stojanu se třemi betony à 17 kg: 850 x 930 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS 22 16 10 3500 AL DBS R320 STTZN
Obj. č.: 105535
nebo rovnocenný.

Certificates



Technical data

Výška 3500 mm
Poloměr 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg) 95 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg (d x š) 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 135 km/h
Plošné rozměry stojanu se třemi betony à 17 kg (d x š) 850 x 930 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)

Product 105535 was added to Notepad.

Go to Notepad

Product 105535 was added to the cart.

Go to Web-Shop

Pro jímací tyče Ø 40 mm

2 Products

Part No. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN 4013364535893, Customs tariff No. (EU): 85389099, Gross weight: 11.00 kg, PU: 1.00 ks

Images

Additional information

Volně stojící jímací tyč, výška 3000 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle Eurokódu 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Stohovatelný betonový podstavec (obj. č. 102 010) a
podložku (obj. č. 102 050) je
třeba objednat zvlášť.
Výška: 3000 mm
Poloměr: 220 mm
Prostorové nároky stojanu s betonovým podstavcem à 17 kg: 668 x 718 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: DIN EN 62561-(1+2)
Výška: 3000 mm
Poloměr: 220 mm
Plošné rozměry stojanu: 668 x 718 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 3000 AL DBS KB STTZN
Obj. č.: 105531
nebo rovnocenný.



Technical data

Výška 3000 mm
Poloměr 220 mm
Plošné rozměry stojanu (d x š) 668 x 718 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)

Product 105531 was added to Notepad.

Go to Notepad

Product 105531 was added to the cart.

Go to Web-Shop

Part No. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN 4013364535909, Customs tariff No. (EU): 85389099, Gross weight: 11.80 kg, PU: 1.00 ks

Images

Additional information

Volně stojící jímací tyč, výška 3500 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle Eurokódu 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Stohovatelný betonový podstavec (obj. č. 102 010) a
podložku (obj. č. 102 050) je
třeba objednat zvlášť.
Výška: 3500 mm
Poloměr: 220 mm
Prostorové nároky stojanu s betonovým podstavcem à 17 kg: 668 x 718 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: DIN EN 62561-(1+2)
Výška: 3500 mm
Poloměr: 220 mm
Plošné rozměry stojanu: 668 x 718 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS D40 16 10 3500 AL DBS KB STTZN
Obj. č.: 105536
nebo rovnocenný.



Technical data

Výška 3500 mm
Poloměr 220 mm
Plošné rozměry stojanu (d x š) 668 x 718 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)
