Teleskopický stožár se závitovou základnou

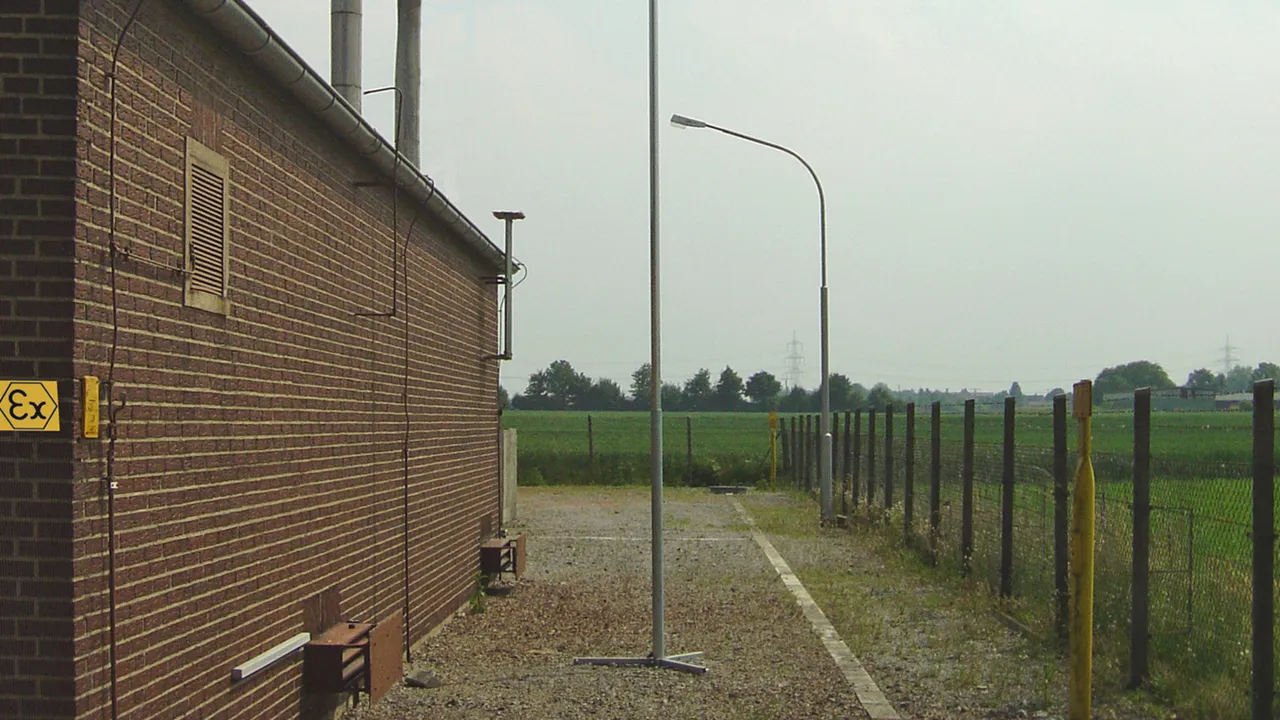

Jímací stožár chrání proti přímému úderu blesku zvláštní zařízení, např. bioplynové stanice, fotovoltaické elektrárny, umístěná na volné ploše.
Stožár se upevňují do závitové základny.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních příprav zašroubuje do rostlé půdy a zajistí se pomocí zemnicích tyčí.

Stabilita a pevnost závitové základny se zajistí pomocí 3 ks zemnicích tyčí Ø 20 mm a délkou 1,5 m (obj. č. 620 151) - nutno objednat zvlášť.

Jímací stožáry jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
V souvislosti s rychlostí nárazového větru byl vypočten tlak 0,02 kN/cm2 rostlé půdy na základ (např. jílovitá půda, písčitá nebo štěrková podloží, středně propustná).

Komponenty:
Jímací tyč z postupně zúžených hliníkových částí
- jímací stožár FeZn a Al zúžený, Ø 70 / 60 / 40 mm
- jímací tyč Al Ø 22 / 16 / 10 mm, délka 2500 mm nebo nerez Ø 10 mm, délka 1000 mm
- závitová základna FeZn délky 800 mm s rameny délky 530 mm a pojistnými šrouby M10 s kontramatkami
- uzemňovací třmen s otvorem Ø 11 mm

Přednosti:
- lehké sestavení vzhledem ke zúženým stavebním dílům z materiálů FeZn a hliníku
- v případě potřeby je možno jímací stožár jednoduše vyndat ze závitové základny a přemístit

6 Products

Part No. 103121 TBM 6M SCFU STTZN AL

GTIN 4013364112711, Customs tariff No. (EU): 85389099, Gross weight: 33.00 kg, PU: 1.00 ks

Images

Additional information

Teleskopické jímací stožáry se závitovou základnou, výška 6000 mm
Teleskopické jímací stožáry se závitovou základnou
chrání specifická zařízení před přímým úderem blesku
např. bioplynové stanice, fotovoltaické elektrárny na volných plochách.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních
příprav zašroubuje do rostlé půdy
a zajistí se pomocí hloubkových zemničů.
Stabilita a pevnost závitové základny se zajistí pomocí
3 ks hloubkových zemničů o Ø 20 mm a délkou
1500 mm (obj. č. 620 151) - nutno objednat zvlášť.
Teleskopické jímací stožáry se závitovou základnou jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 229 km/h.
Materiál: FeZn/Al/nerez
Výška nad zemí: 6000 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 6M SCFU STTZN AL
Obj. č.: 103121
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn/ Al / nerez
Výška nad zemí (l1) 6000 mm
Max. rychlost nárazového větru 229 km/h
Norma ČSN EN 62561-(1+2)

Product 103121 was added to Notepad.

Go to Notepad

Product 103121 was added to the cart.

Go to Web-Shop

Part No. 103122 TBM 7M SCFU STTZN AL

GTIN 4013364112728, Customs tariff No. (EU): 85389099, Gross weight: 33.20 kg, PU: 1.00 ks

Images

Additional information

Teleskopické jímací stožáry se závitovou základnou, výška 7000 mm
Teleskopické jímací stožáry se závitovou základnou
chrání specifická zařízení před přímým úderem blesku
např. bioplynové stanice, fotovoltaické elektrárny na volných plochách.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních
příprav zašroubuje do rostlé půdy
a zajistí se pomocí hloubkových zemničů.
Stabilita a pevnost závitové základny se zajistí pomocí
3 ks hloubkových zemničů o Ø 20 mm a délkou
1500 mm (obj. č. 620 151) - nutno objednat zvlášť.
Teleskopické jímací stožáry se závitovou základnou jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
max. rychlost nárazového větru 185 km/h.
Materiál: FeZn/Al
Výška nad zemí: 7000 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 7M SCFU STTZN AL
Obj. č.: 103122
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn/ Al
Výška nad zemí (l1) 7000 mm
Max. rychlost nárazového větru 185 km/h
Norma ČSN EN 62561-(1+2)

Product 103122 was added to Notepad.

Go to Notepad

Product 103122 was added to the cart.

Go to Web-Shop

Part No. 103123 TBM 8M SCFU STTZN AL

GTIN 4013364112735, Customs tariff No. (EU): 85389099, Gross weight: 37.60 kg, PU: 1.00 ks

Images

Additional information

Teleskopické jímací stožáry se závitovou základnou, výška 8000 mm
Teleskopické jímací stožáry se závitovou základnou
chrání specifická zařízení před přímým úderem blesku
např. bioplynové stanice, fotovoltaické elektrárny na volných plochách.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních
příprav zašroubuje do rostlé půdy
a zajistí se pomocí hloubkových zemničů.
Stabilita a pevnost závitové základny se zajistí pomocí
3 ks hloubkových zemničů o Ø 20 mm a délkou
1500 mm (obj. č. 620 151) - nutno objednat zvlášť.
Teleskopické jímací stožáry se závitovou základnou jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 177 km/h.
Materiál: FeZn/Al/nerez
Výška nad zemí: 8000 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 8M SCFU STTZN AL
Obj. č.: 103123
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn/ Al / nerez
Výška nad zemí (l1) 8000 mm
Max. rychlost nárazového větru 177 km/h
Norma ČSN EN 62561-(1+2)

Product 103123 was added to Notepad.

Go to Notepad

Product 103123 was added to the cart.

Go to Web-Shop

Part No. 103124 TBM 9M SCFU STTZN AL

GTIN 4013364112742, Customs tariff No. (EU): 85389099, Gross weight: 37.60 kg, PU: 1.00 ks

Images

Additional information

Teleskopické jímací stožáry se závitovou základnou, výška 9000 mm
Teleskopické jímací stožáry se závitovou základnou
chrání specifická zařízení před přímým úderem blesku
např. bioplynové stanice, fotovoltaické elektrárny na volných plochách.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních
příprav zašroubuje do rostlé půdy
a zajistí se pomocí hloubkových zemničů.
Stabilita a pevnost závitové základny se zajistí pomocí
3 ks hloubkových zemničů o Ø 20 mm a délkou
1500 mm (obj. č. 620 151) - nutno objednat zvlášť.
Teleskopické jímací stožáry se závitovou základnou jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 159 km/h.
Materiál: FeZn/Al
Výška nad zemí: 9000 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 9M SCFU STTZN AL
Obj. č.: 103124
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn/ Al
Výška nad zemí (l1) 9000 mm
Max. rychlost nárazového větru 159 km/h
Norma ČSN EN 62561-(1+2)

Product 103124 was added to Notepad.

Go to Notepad

Product 103124 was added to the cart.

Go to Web-Shop

Part No. 103125 TBM 10M SCFU STTZN AL

GTIN 4013364112759, Customs tariff No. (EU): 85389099, Gross weight: 42.20 kg, PU: 1.00 ks

Images

Additional information

Teleskopické jímací stožáry se závitovou základnou, výška 10000 mm
Teleskopické jímací stožáry se závitovou základnou
chrání specifická zařízení před přímým úderem blesku
např. bioplynové stanice, fotovoltaické elektrárny na volných plochách.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních
příprav zašroubuje do rostlé půdy
a zajistí se pomocí hloubkových zemničů.
Stabilita a pevnost závitové základny se zajistí pomocí
3 ks hloubkových zemničů o Ø 20 mm a délkou
1500 mm (obj. č. 620 151) - nutno objednat zvlášť.
Teleskopické jímací stožáry se závitovou základnou jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 116 km/h.
Materiál: FeZn/Al/nerez
Výška nad zemí: 10000 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 10M SCFU STTZN AL
Obj. č.: 103125
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn/ Al / nerez
Výška nad zemí (l1) 10000 mm
Max. rychlost nárazového větru 116 km/h
Norma ČSN EN 62561-(1+2)

Product 103125 was added to Notepad.

Go to Notepad

Product 103125 was added to the cart.

Go to Web-Shop

Part No. 103126 TBM 11M SCFU STTZN AL

GTIN 4013364112841, Customs tariff No. (EU): 85389099, Gross weight: 42.40 kg, PU: 1.00 ks

Images

Additional information

Teleskopické jímací stožáry se závitovou základnou, výška 11000 mm
Teleskopické jímací stožáry se závitovou základnou
chrání specifická zařízení před přímým úderem blesku
např. bioplynové stanice, fotovoltaické elektrárny na volných plochách.
Pro upevnění nejsou potřebné žádné zemní ani výkopové práce.
Závitová základna se velice jednoduše a bez zvláštních
příprav zašroubuje do rostlé půdy
a zajistí se pomocí hloubkových zemničů.
Stabilita a pevnost závitové základny se zajistí pomocí
3 ks hloubkových zemničů o Ø 20 mm a délkou
1500 mm (obj. č. 620 151) - nutno objednat zvlášť.
Teleskopické jímací stožáry se závitovou základnou jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pro max. rychlost nárazového větru 112 km/h.
Materiál: FeZn/Al
Výška nad zemí: 11000 mm
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: TBM 11M SCFU STTZN AL
Obj. č.: 103126
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn/ Al
Výška nad zemí (l1) 11000 mm
Max. rychlost nárazového větru 112 km/h
Norma ČSN EN 62561-(1+2)
