Técnica de armadura

Para su montaje en hormigón como conexión anticorrosiva a la instalación de tierra para la compensación de potencial de protección y / o de función del electrodo de dispersión por ej. en la armadura de edificios.
Respetar las siguientes longitudes mínimas del los tornillos en la rosca doble M10 y M12:
35 mm en M10 (longitud de la rosca 40 mm)
15 mm en M12 (longitud de la rosca 20 mm)

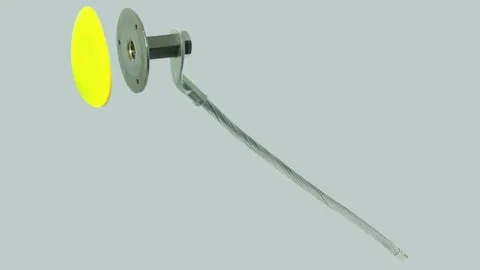

Para montaje en hormigón como conexión anticorrosiva flexible al sistema de puesta a tierra para la compensación de potencial de protección y/o la conexión equipotencial de protección del electrodo de dispersión, por ejemplo, a armaduras del edificio.

Con rosca de conexión M16 para cargas de corriente mayores (50 Hz), por ej. para la conexión de la compensación de potencial en anillos de tierra a la instalación de tierra de instalaciones con corriente de alta intensidad con tensiones alternas nominales mayores de 1 kV (toma de tierra del transformador).

Con borna MV de conexión multifunción en INOX (V4A) para conductores redondos de 8-10 mm.

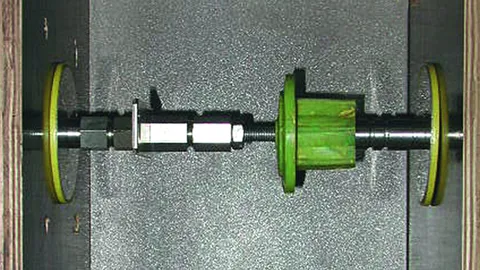

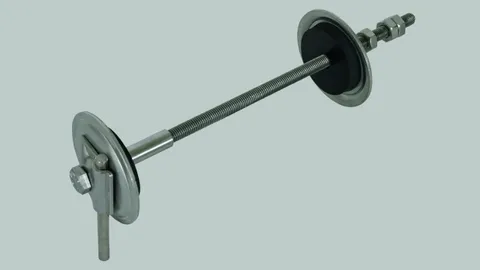

Para el paso impermeable al agua a presión de los cables de compensación de potencial / equipotencial en muros y paredes; con punta roscada M10 de INOX.
Versión para el montaje posterior con taladro (Ø14 mm) o, en su caso, a través del tendido acabado del encofrado.
Con prueba con agua a presión de 1 bar, lo que representa una situación de montaje hasta 10 m de profundidad con respecto al agua estancada.

Para montaje en encofrado.

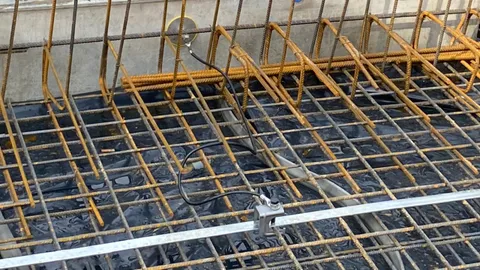

Apto para la impermeabilización al agua a presión de paredes, por ejemplo, para la conexión de la toma de tierra anular con la barra de compensación de potencial o con los cables de compensación de potencial en la cimentación.

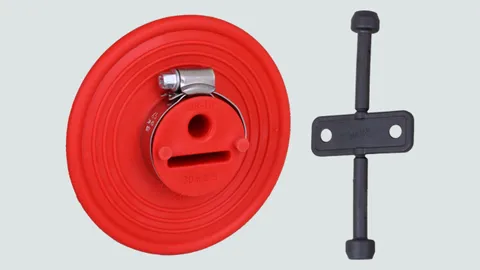

Manguito impermeable al agua a presión para conductores redondos (Ø8-10 mm) y conductores planos (30 x 3,5 mm) en placas de cimentación impermeables (por ejemplo, cubeta blanca).

Con llave dinamométrica de control para facilitar el apriete de las dos bandas tensoras de acero inoxidable.

Homologado por una oficina de ensayos de materiales (MPA) hasta 5,0 bar, a prueba de radón (según la hoja informativa MB 101 de la FHRK)

Directiva de impermeabilización al agua: Clases de esfuerzo 1 + 2

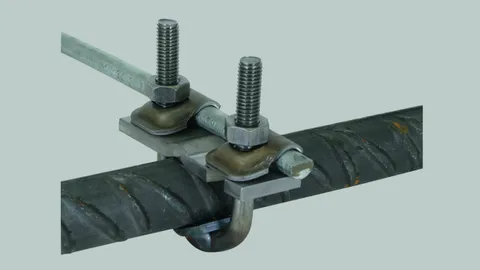

Para conexión de la armadura con caballete de sujeción.
Para conductores redondos o puntos fijos de toma de tierra con fijación, al mismo tiempo, en el encofrado.

Disposición:
(II) = paralela
(+) = en cruce

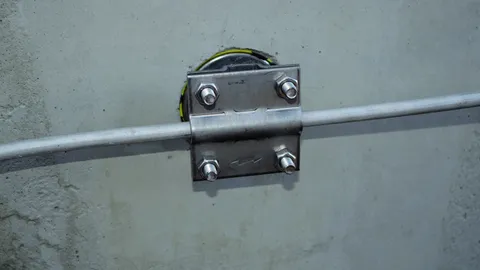

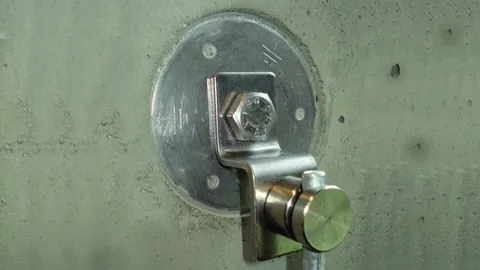

Para atornillar en puntos fijos de toma de tierra, para la conexión por ej. de una barra de compensación de potencial o para conexión de piezas de construcción (por ej. soporte de acero o similares) mediante sujeción con tornillos.

Para conexión de conductores redondos y pletinas a puntos fijos de toma de tierra con rosca M10 / 12 (por ej. Art Nº 478 011, 478 200) y rosca M16 (Art Nº 478 027).
Versiones con borna de conexión M10 también para el montaje en la parte posterior de los puntos fijos de toma de tierra (sin eje de conexión), apropiado por ej. para pletina.

Para la conexión de puntos fijos de toma de tierra con rosca M10, contratuerca y arandela elástica, para su utilización en sistemas de aislamiento perimetral o sistemas de aislamiento térmico.

De acuerdo con la norma DIN 18014 «Sistemas de puesta a tierra para edificios. Diseño, ejecución y documentación», los cables de compensación de potencial/la toma de tierra de cimentación debe conectarse a la armadura de la placa de cimentación cada 2 metros.

Para conectar los mallazos o armaduras con conductores redondos y pletinas.
Conexión: (II) = en paralelo (+) = en cruz

Rápido y seguro:

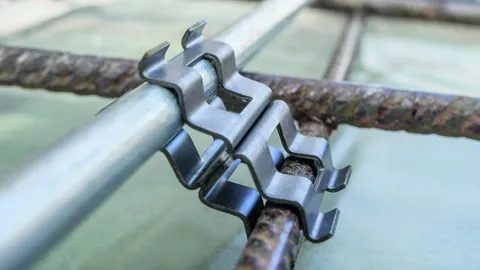

Con la borna de armadura DEHNclip, la toma de tierra puede conectarse rápidamente con la armadura sin herramientas. La DEHNclip se ha probado de conformidad con la norma DIN EN 62561-1 con una capacidad de derivar corrientes de rayo de 50 kA (10/350 μs).

De acuerdo con la norma DIN 18014 «Sistemas de puesta a tierra para edificios. Diseño, ejecución y documentación», los cables de compensación de potencial/la toma de tierra de cimentación debe conectarse a la armadura de la placa de cimentación cada 2 metros.

Para conectar los mallazos o armaduras con conductores redondos y pletinas.
Conexión: (II) = en paralelo (+) = en cruz

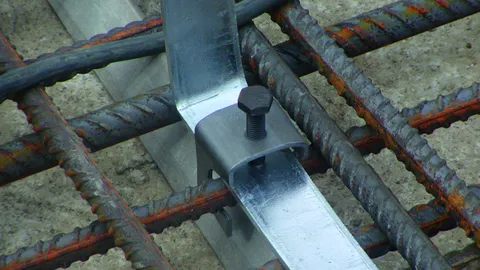

Para conexión de conductores redondos y pletinas en cimentación en hormigón.
Para conexiones en "T", en cruz y en paralelo, sin deber integrar los conductores.

Disposición:
(II) = en paralelo
(+) = en cruz

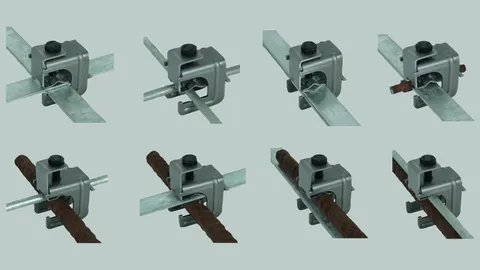

Para conexión de conductores redondos y pletinas en cimentación en hormigón o en esteras de acero para hormigón y armaduras con redondos y pletinas.

Disposición
(II) = en paralelo
(+) = en cruz
