Puntos fijos de toma de tierra

Con borna MV de conexión multifunción en NIRO (V4A) para conductores redondos 8-10 mm.
Para el punto fijo de toma de tierra impermeable al agua a presión de conductores de compensación de potencial de tierra en muros y paredes, con punta roscada M10 en NIRO.

Versión para montaje sucesivo con taladro (Ø14 mm) o en el encofrado.
Con prueba de agua a una presión de 1 bar, que representa una situación de montaje hasta 10 m de profundidad con respecto al agua estancada.

El punto fijo de toma de tierra está listo para la conexión con borna MV de conexión multifunción y todas las piezas de construcción de toma de tierra en acero inoxidable (V4A)
El aislamiento se efectúa prensando las arandelas en neopreno contra el muro/pared (brida fija y suelta).
El montaje puede efectuarse desde el interior mediante un montador. A través de las contratuercas (interior), puede mantenerse la punta roscada durante la sujeción con tornillos.

3 Products

Part No. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN 4013364136335, Customs tariff No. (EU): 85359000, Gross weight: 580.00 g, PU: 5.00 unidad(es)

Predecessor

Images

Additional information

Punto fijo de toma de tierra y pared
con borna de conexión multifunción MV INOX (V4A)
Punto fijo de toma de tierra y pared
para pasar los conductores de tierra y compensación de potencial
por muros y paredes de manera impermeable al agua a presión
con varilla roscada M10 de INOX
Con prueba de agua presurizada hasta 1 bar,
lo que permite una situación de instalación en una profundidad
de hasta 10 m frente al agua estancada
Longitud del paso: 100-300 mm
Material de la arandela: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC): 2,7 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EWD MVK8.10 M10 L100 300 V4A
art. no.: 478410
o equivalente

Certificates

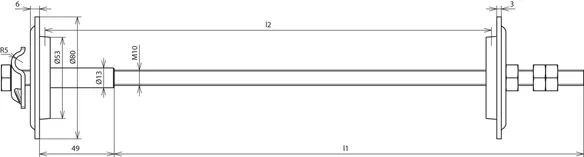

Technical data

Longitud del paso (l2) 100-300 mm
Longitud de la punta roscada (l1) 308 mm
Juntas neopreno
Conductor impermeable Ø 80 mm
Material de la arandela INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Norma EN 62561-1

Product 478410 was added to Notepad.

Go to Notepad

Product 478410 was added to the cart.

Go to Web-Shop

Part No. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN 4013364136342, Customs tariff No. (EU): 85359000, Gross weight: 680.00 g, PU: 5.00 unidad(es)

Predecessor

Images

Additional information

Punto fijo de toma de tierra y pared
con borna de conexión multifunción MV INOX (V4A)
Punto fijo de toma de tierra y pared
para pasar los conductores de tierra y compensación de potencial
por muros y paredes de manera impermeable al agua a presión
con varilla roscada M10 de INOX
Con prueba de agua presurizada hasta 1 bar,
lo que permite una situación de instalación en una profundidad
de hasta 10 m frente al agua estancada
Longitud del paso: 300-500 mm
Material de la arandela: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC): 2,7 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EWD MVK8.10 M10 L300 500 V4A
art. no.: 478430
o equivalente

Certificates



Technical data

Longitud del paso (l2) 300-500 mm
Longitud de la punta roscada (l1) 508 mm
Juntas neopreno
Conductor impermeable Ø 80 mm
Material de la arandela INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Norma EN 62561-1

Product 478430 was added to Notepad.

Go to Notepad

Product 478430 was added to the cart.

Go to Web-Shop

Part No. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN 4013364136359, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Punto fijo de toma de tierra y pared
con borna de conexión multifunción MV INOX (V4A)
Punto fijo de toma de tierra y pared
para pasar los conductores de tierra y compensación de potencial
por muros y paredes de manera impermeable al agua a presión
con varilla roscada M10 de INOX
Con prueba de agua presurizada hasta 1 bar,
lo que permite una situación de instalación en una profundidad
de hasta 10 m frente al agua estancada
Longitud del paso: 500-700 mm
Material de la arandela: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC): 2,7 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EWD MVK8.10 M10 L500 700 V4A
art. no.: 478450
o equivalente

Certificates



Technical data

Longitud del paso (l2) 500-700 mm
Longitud de la punta roscada (l1) 708 mm
Juntas neopreno
Conductor impermeable Ø 80 mm
Material de la arandela INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
Norma EN 62561-1
