Bornas de conexión para tomas de tierra de cimentación y armaduras

Para conexión de conductores redondos y pletinas en cimentación en hormigón o en esteras de acero para hormigón y armaduras con redondos y pletinas.

Disposición
(II) = en paralelo
(+) = en cruz

Borna con caballete a presión

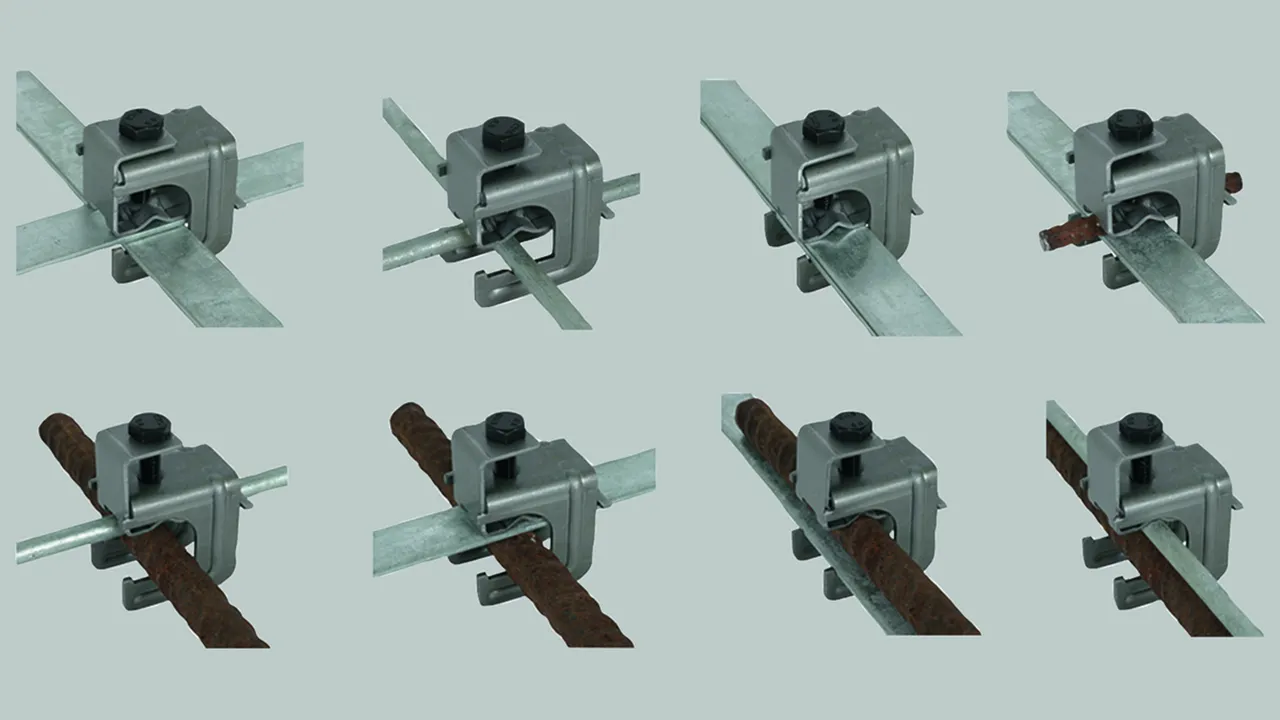

Para conexiones en "T", en cruz y en paralelo.

2 Products

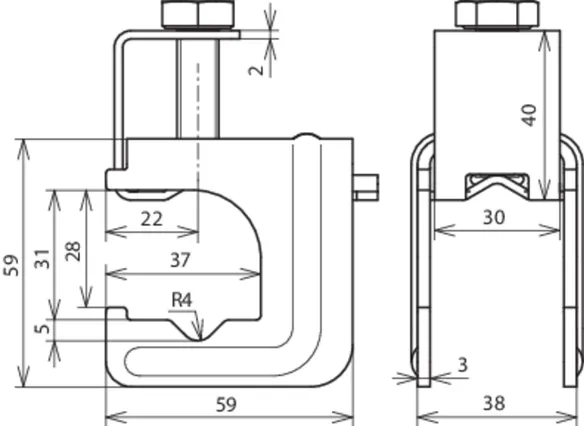

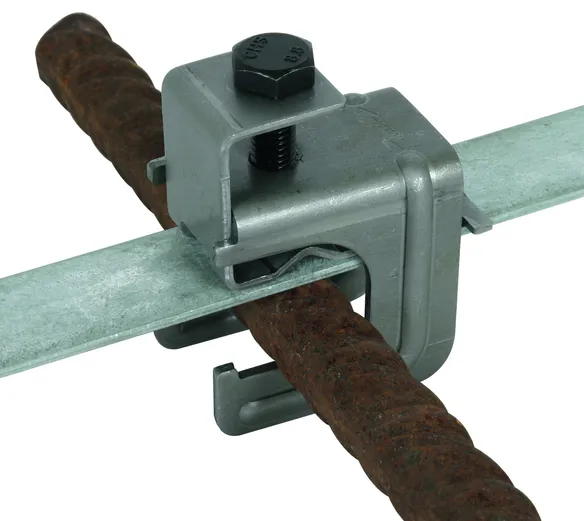

Part No. 308031 VK DB 6.20 8.10 FL30 BSB STBL

GTIN 4013364136571, Customs tariff No. (EU): 85359000, Gross weight: 239.60 g, PU: 25.00 unidad(es)

Images

Additional information


Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño: sin anillo de sujeción
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB 6.20 8.10 FL30 BSB STBL
art. no.: 308031
o equivalente

Certificates



Technical data

Material St/desnudo
Margen de apriete Rd/Rd (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina (+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño sin anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,4 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308031 was added to Notepad.

Go to Notepad

Product 308031 was added to the cart.

Go to Web-Shop

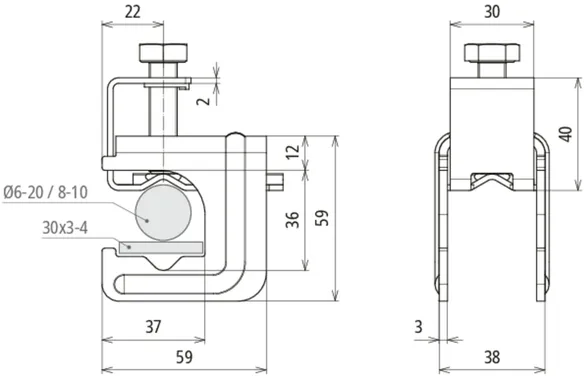

Part No. 308033 VK DB KR 6.20 8.10 FL30 BSB STBL

GTIN 4013364519978, Customs tariff No. (EU): 85359000, Gross weight: 240.40 g, PU: 25.00 unidad(es)

Images

Additional information

Borna con caballete a presión, acero desnudo
Borna con caballete a presión con anillo de sujeción
para conectar conductores redondos y
pletinas en cimientos de hormigón
o esteras de acero de refuerzo y
armaduras con conductores redondos y pletinas
para conexiones en T, en cruz o el paralelo.
Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño: con anillo de sujeción
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB KR 6.20 8.10 FL30 BSB STBL
art. no.: 308033
o equivalente

Certificates



Technical data

Material St/desnudo
Margen de apriete Rd/Rd (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina (+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño con anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,4 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308033 was added to Notepad.

Go to Notepad

Product 308033 was added to the cart.

Go to Web-Shop

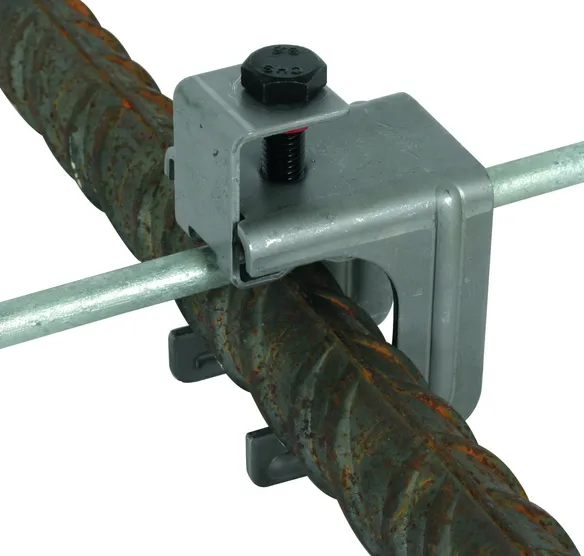

Borna con caballete a presión MAXI

Para conexiones en "T", en cruz y en paralelo.

1 Product

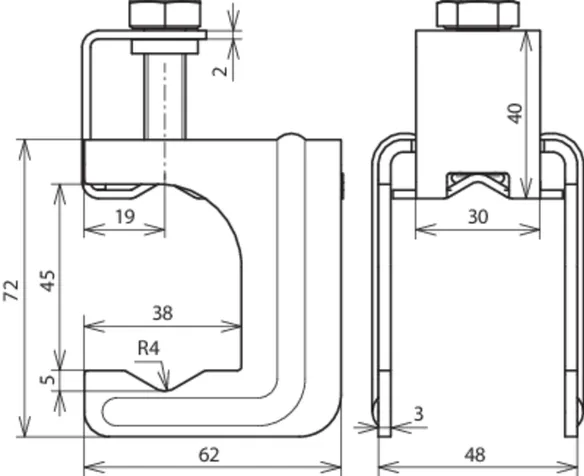

Part No. 308036 VK DB 20.32 8.10 FL40 BSB STBL

GTIN 4013364136588, Customs tariff No. (EU): 85359000, Gross weight: 275.60 g, PU: 25.00 unidad(es)

Images

Additional information


Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 20-32 / 40 x 4-5 mm
Diseño: con anillo de sujeción
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB 20.32 8.10 FL40 BSB STBL
art. no.: 308036
o equivalente

Certificates



Technical data

Material St/desnudo
Margen de apriete Rd/Rd (+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina (+/II) 20-32 / 40 x 4-5 mm
Diseño con anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 14,0 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308036 was added to Notepad.

Go to Notepad

Product 308036 was added to the cart.

Go to Web-Shop

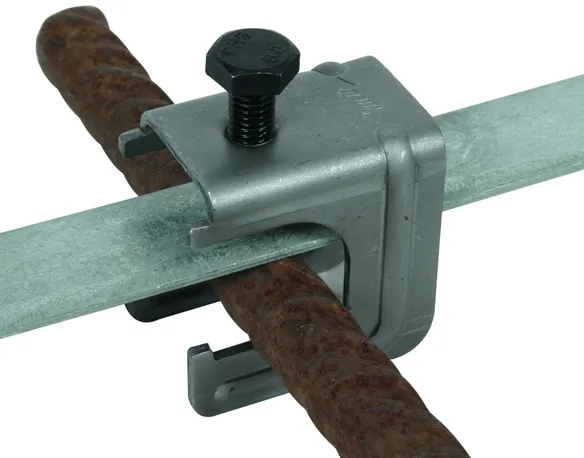

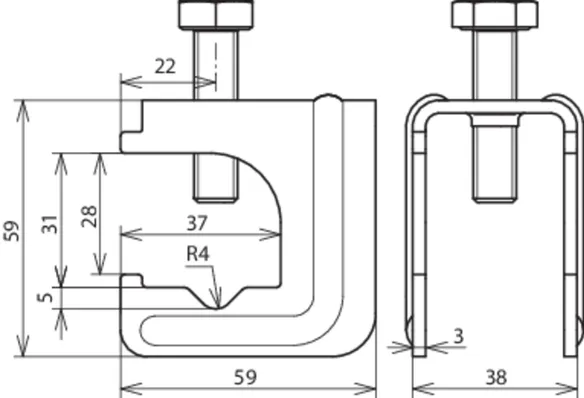

Borna de conexión sin caballete a presión

Para conexiones en cruz.

1 Product

Part No. 308032 VK 6.20 FL30 BSB STBL

GTIN 4013364152823, Customs tariff No. (EU): 85359000, Gross weight: 178.50 g, PU: 25.00 unidad(es)

Images

Additional information


Material : St/desnudo
Margen de apriete Rd/pletina: (+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK 6.20 FL30 BSB STBL
art. no.: 308032
o equivalente

Certificates



Technical data

Material St/desnudo
Margen de apriete Rd/pletina (+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina (+/II) 30 x 3-4 / 30 x 3-4 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,0 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308032 was added to Notepad.

Go to Notepad

Product 308032 was added to the cart.

Go to Web-Shop

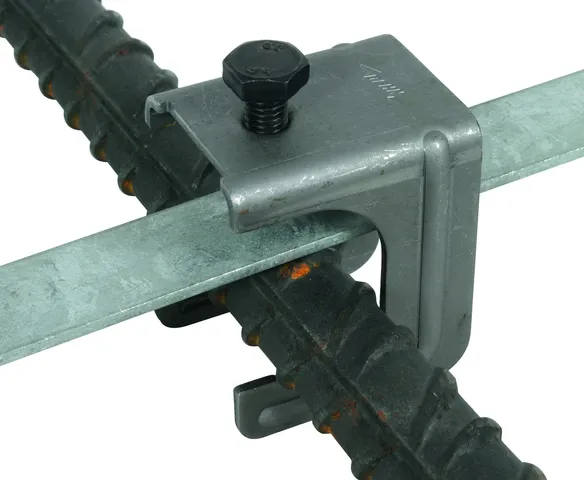

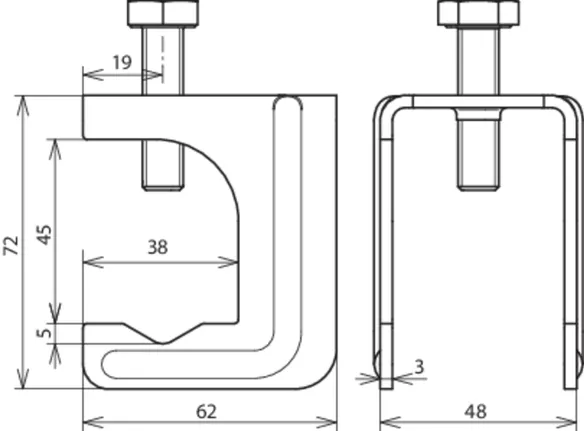

Borna de conexión MAXI sin caballete a presión

Para conexiones en cruz.

1 Product

Part No. 308037 VK 20.32 FL40 BSB STBL

GTIN 4013364154704, Customs tariff No. (EU): 85359000, Gross weight: 218.00 g, PU: 25.00 unidad(es)

Images

Additional information


Material : St/desnudo
Margen de apriete Rd/pletina: (+) 20-32 / 30 x 3-40 x 5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK 20.32 FL40 BSB STBL
art. no.: 308037
o equivalente

Certificates



Technical data

Material St/desnudo
Margen de apriete Rd/pletina (+) 20-32 / 30 x 3-40 x 5 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.
