Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

Details

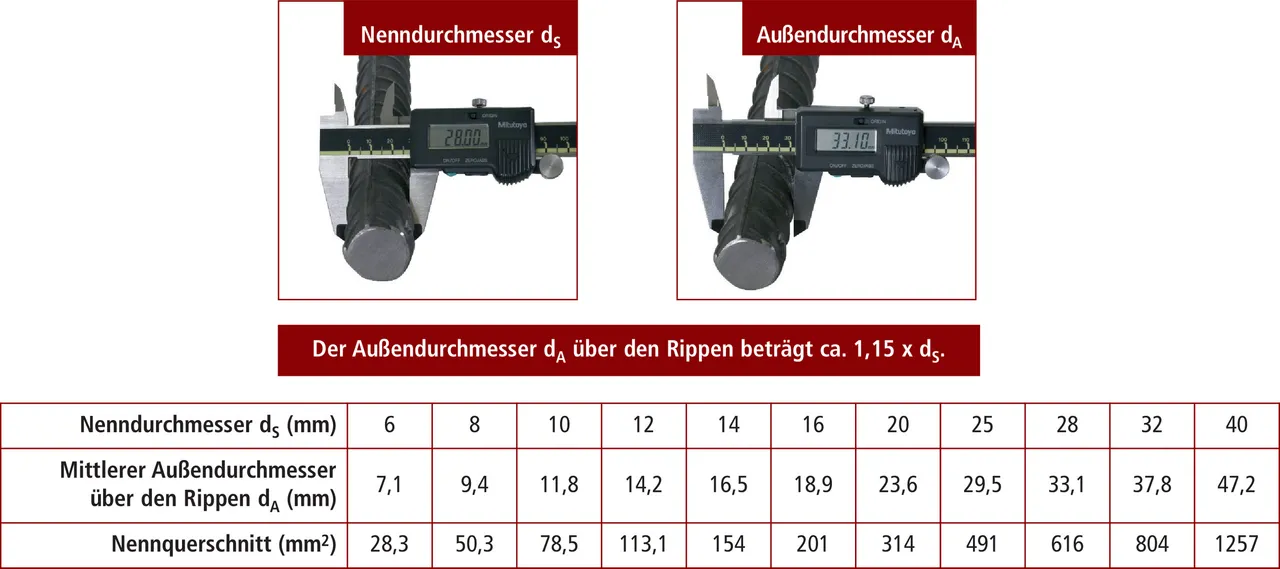

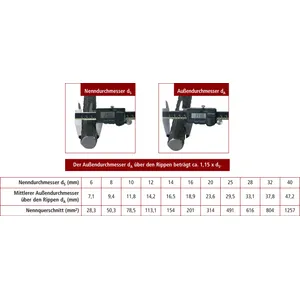

**Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

lorem ipsum — **Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

**Figura 2**:

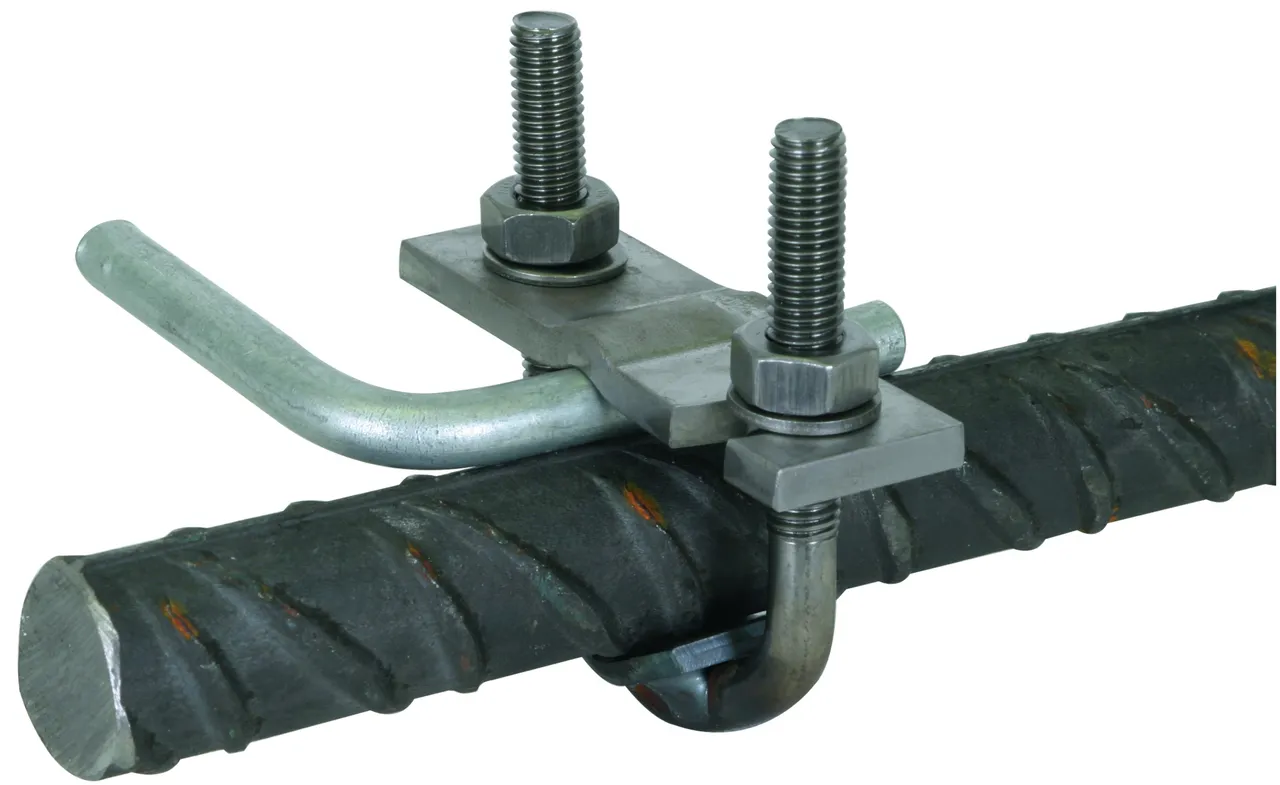

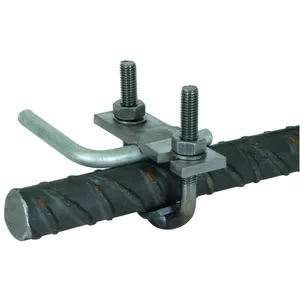

borna con caballete Art Nº 308 045

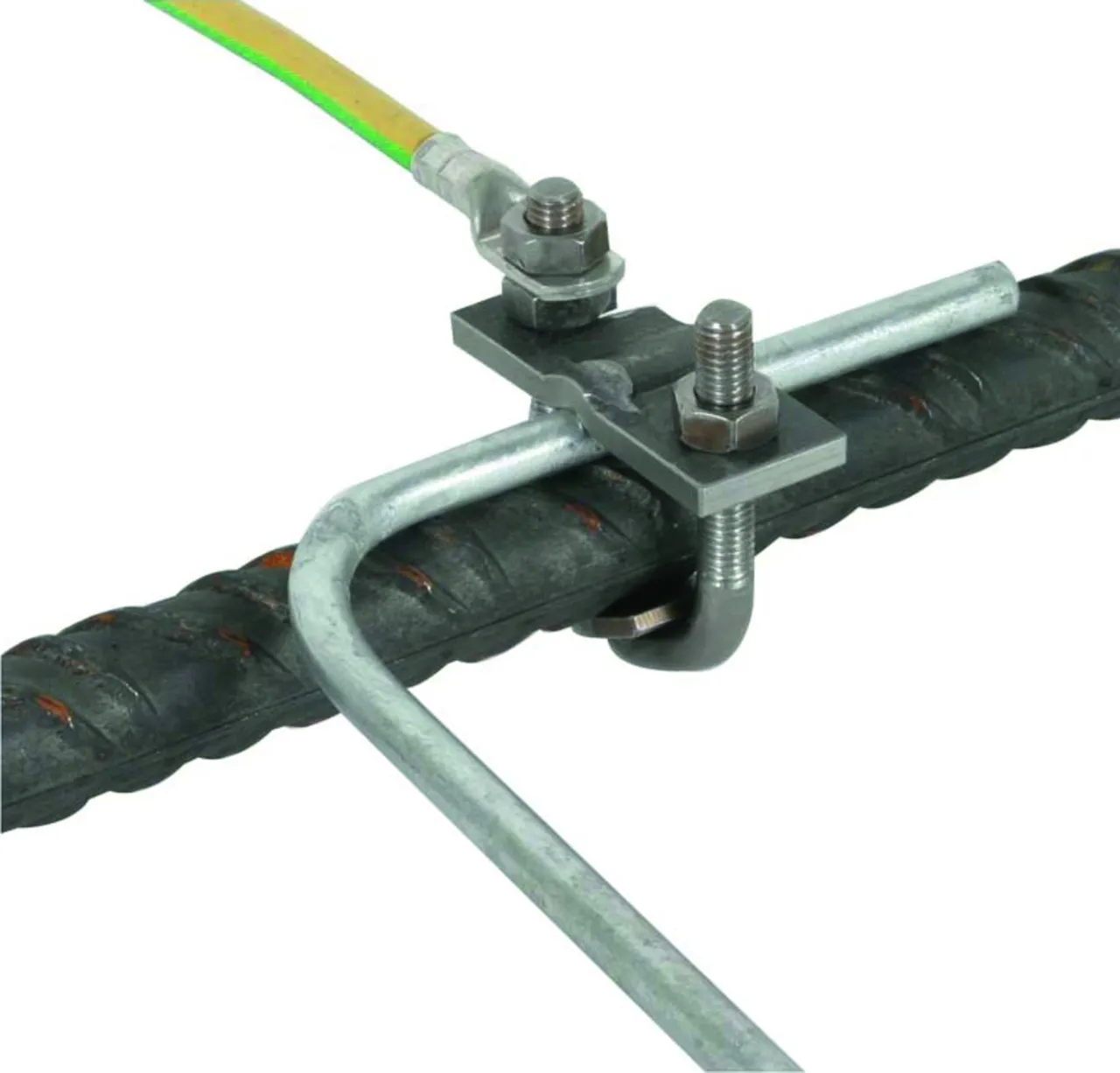

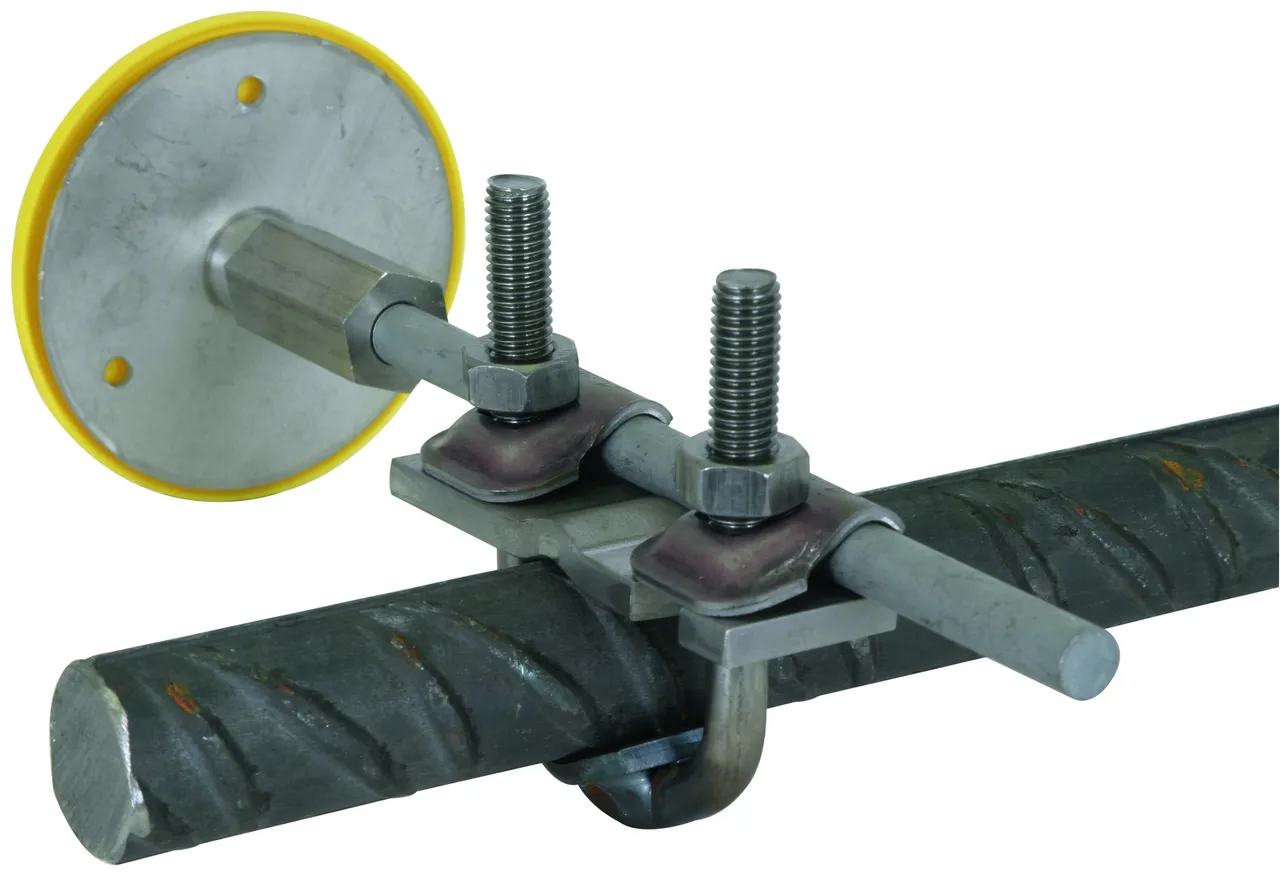

**Figura 4**: borna con caballete con terminal de cable

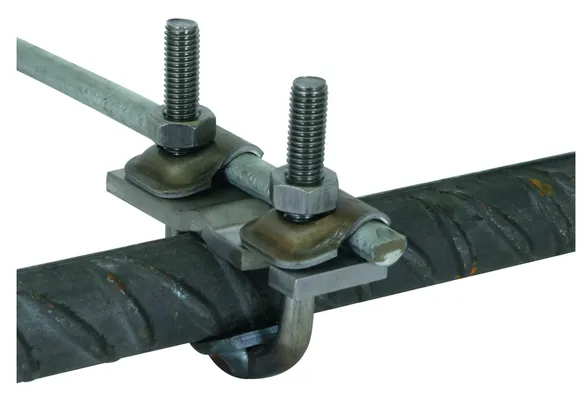

**Figura 3**: borna con caballete Art Nº 308 046

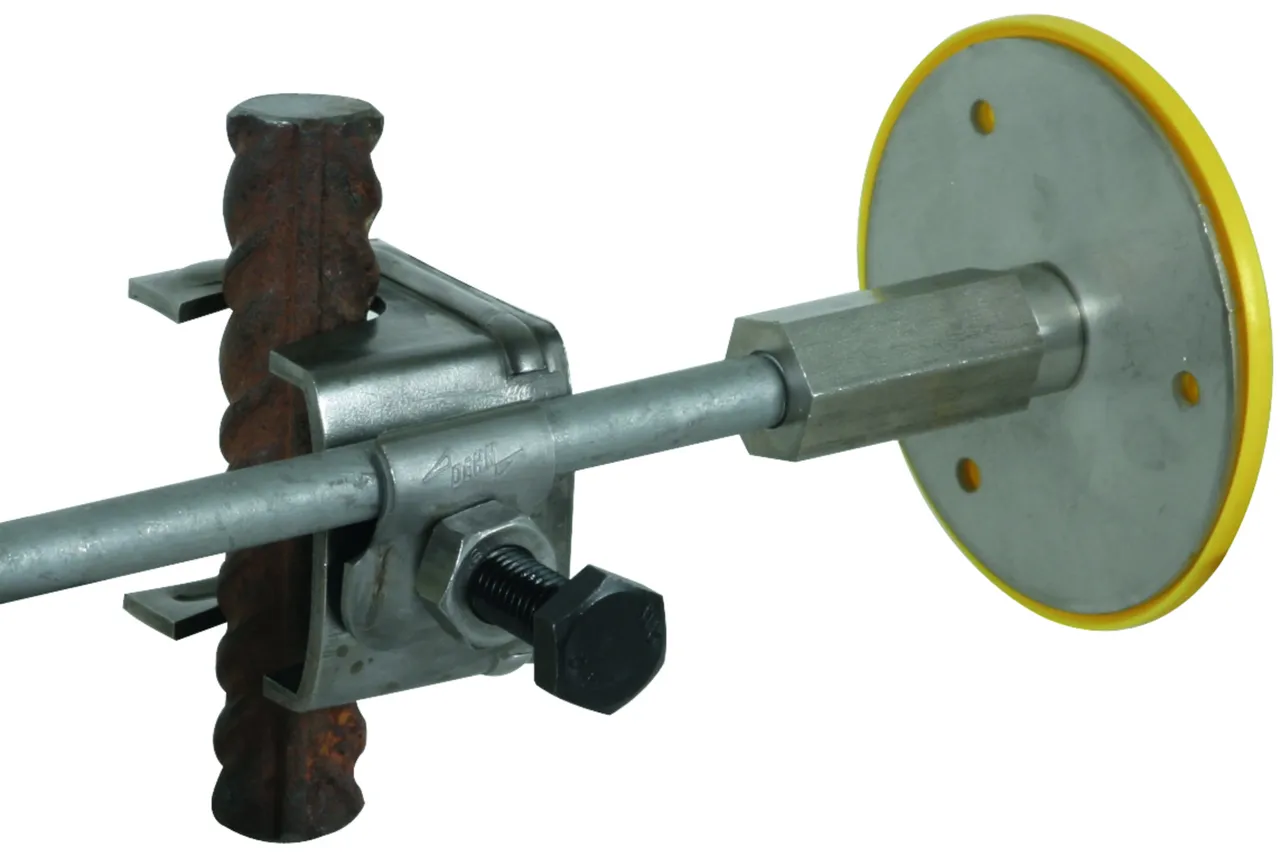

**Figura 5**: borna de conexión Art Nº 308 035

Para conexiones en "T", en cruz y en paralelo

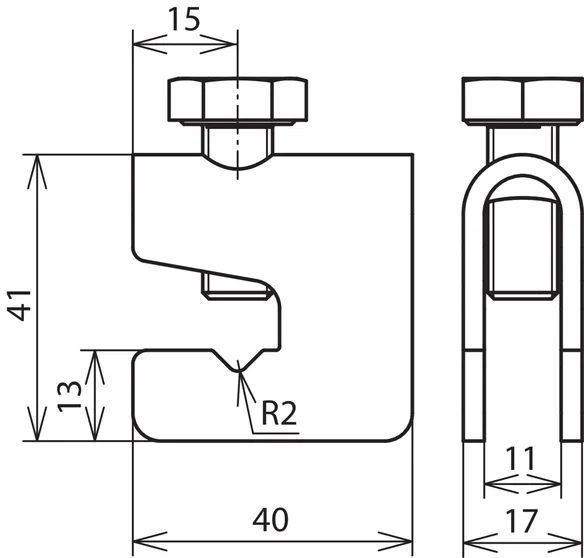

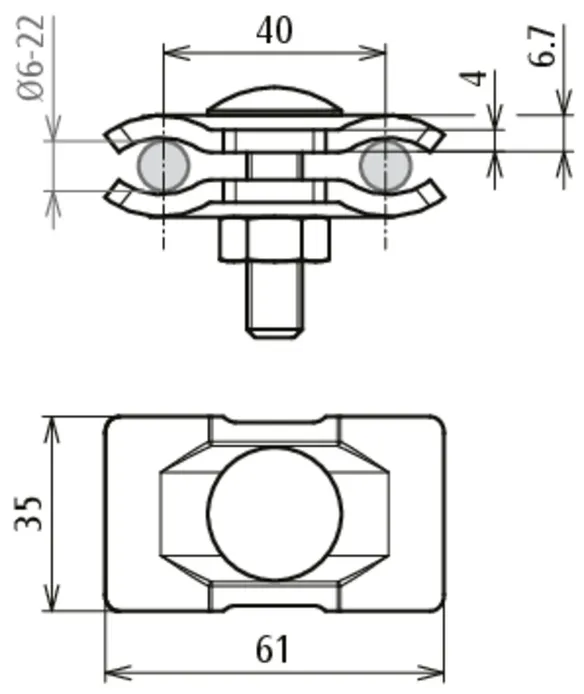

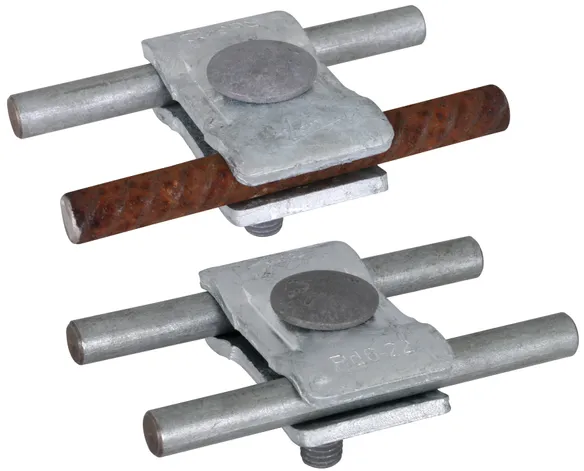

1 Product

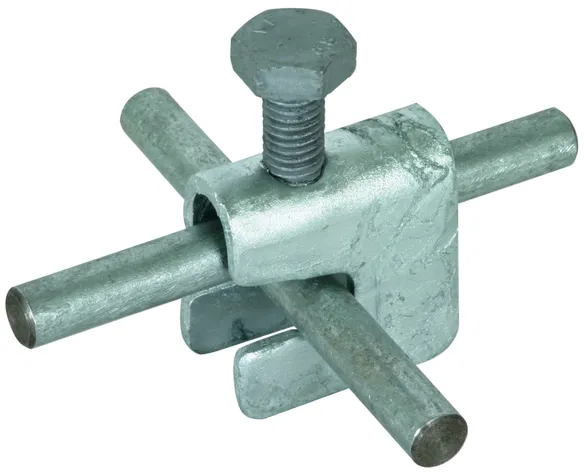

Part No. 308025 VK A UNI ST

GTIN 4013364035881, Customs tariff No. (EU): 85359000, Gross weight: 102.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Product 308025 was added to Notepad.

Go to Notepad

Product 308025 was added to the cart.

Go to Web-Shop

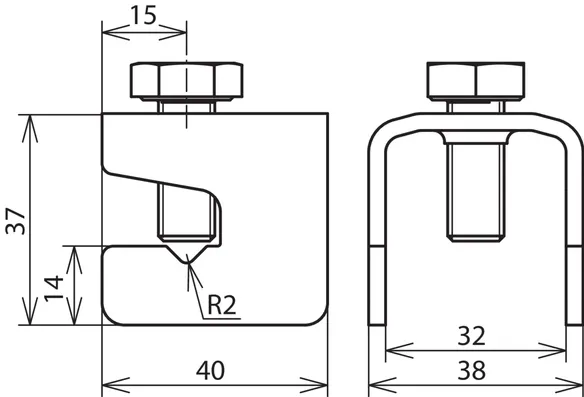

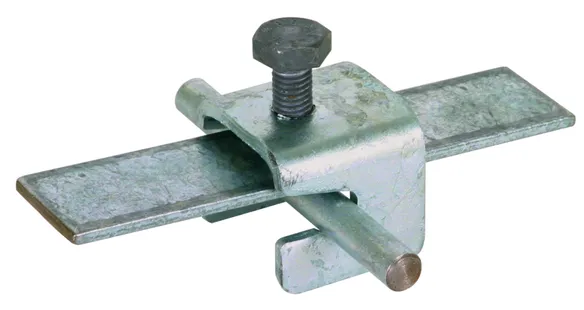

Para conexiones en "T", en cruz y en paralelo

1 Product

Part No. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Customs tariff No. (EU): 85359000, Gross weight: 111.00 g, PU: 25.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308026 was added to Notepad.

Go to Notepad

Product 308026 was added to the cart.

Go to Web-Shop

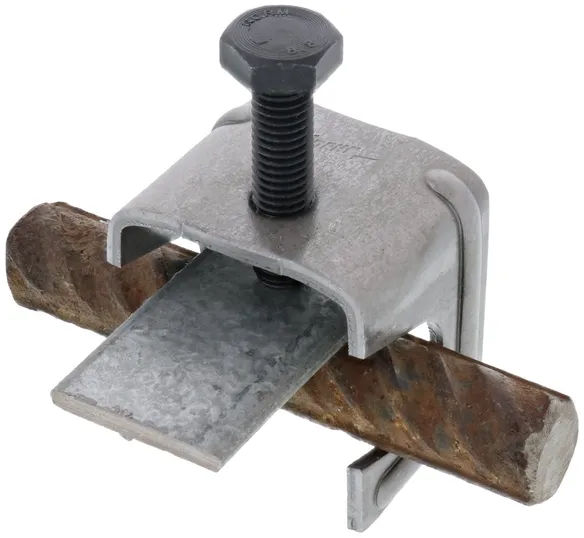

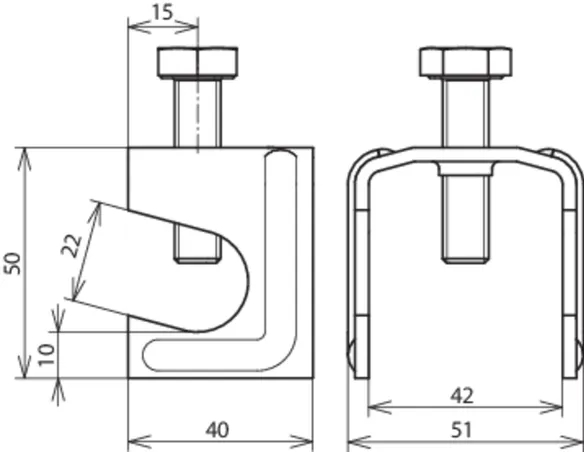

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 Product

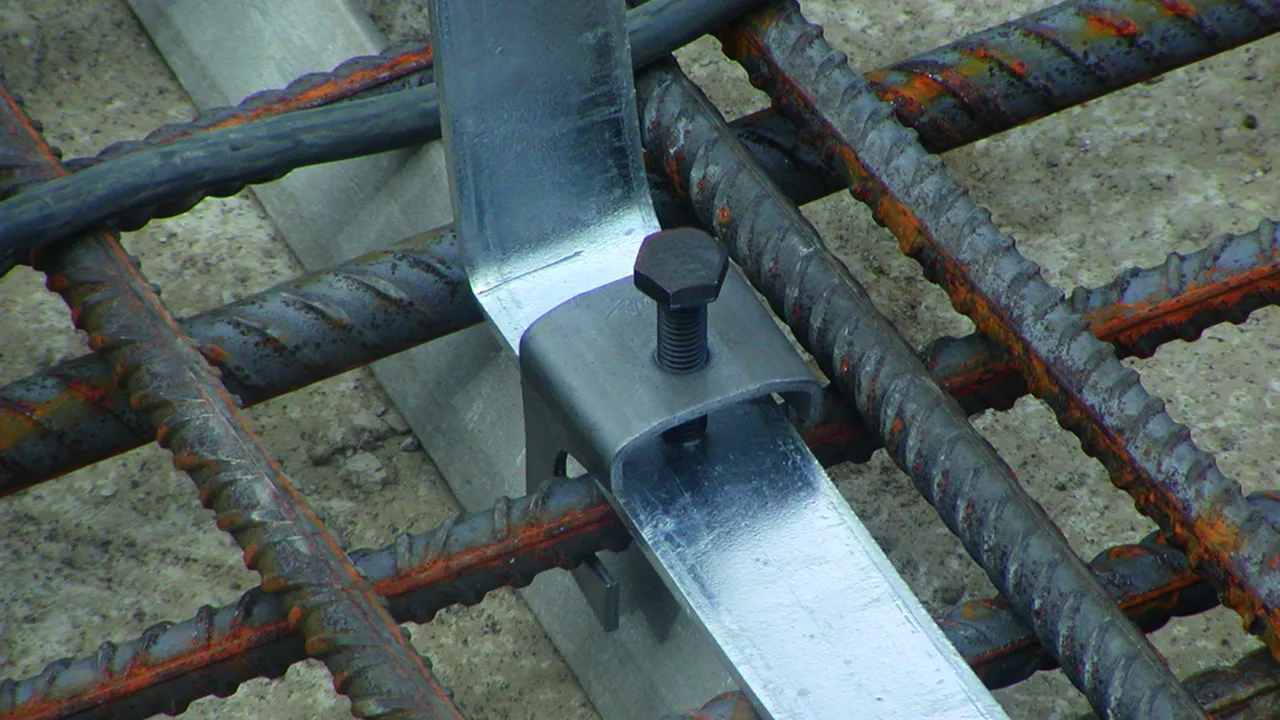

Part No. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Customs tariff No. (EU): 85359000, Gross weight: 130.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

Certificates

Technical data

Material	St/desnudo
Margen de apriete Rd / pletina	(+) 6-22 / 30-40 mm
Tornillo	di M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308030 was added to Notepad.

Go to Notepad

Product 308030 was added to the cart.

Go to Web-Shop

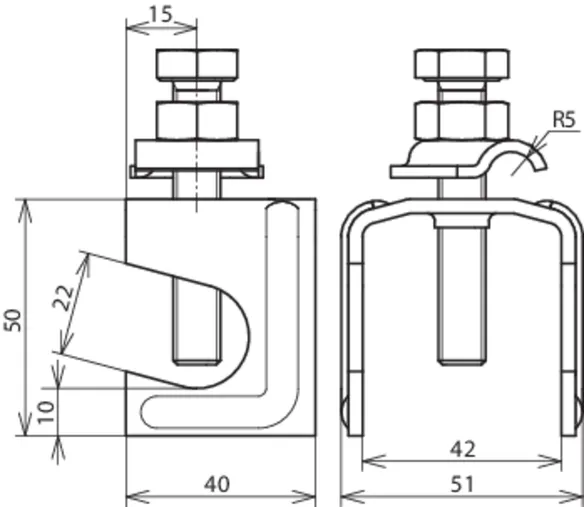

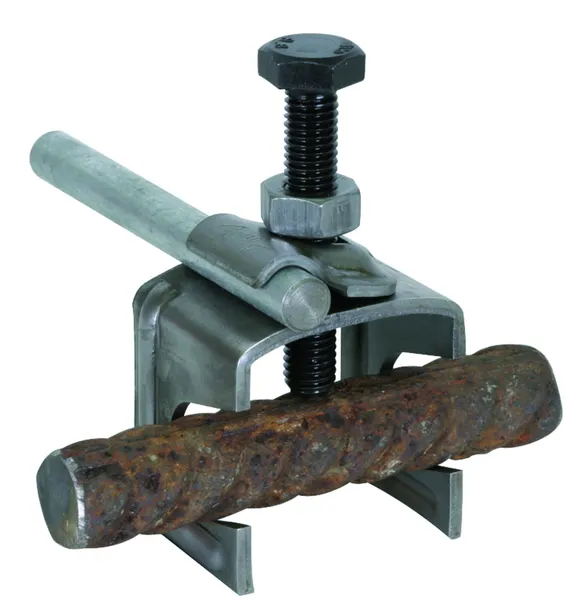

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

1 Product

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Customs tariff No. (EU): 85359000, Gross weight: 169.60 g, PU: 25.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

Certificates

Technical data

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308035 was added to Notepad.

Go to Notepad

Product 308035 was added to the cart.

Go to Web-Shop

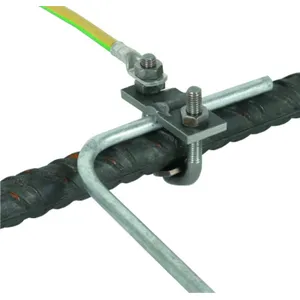

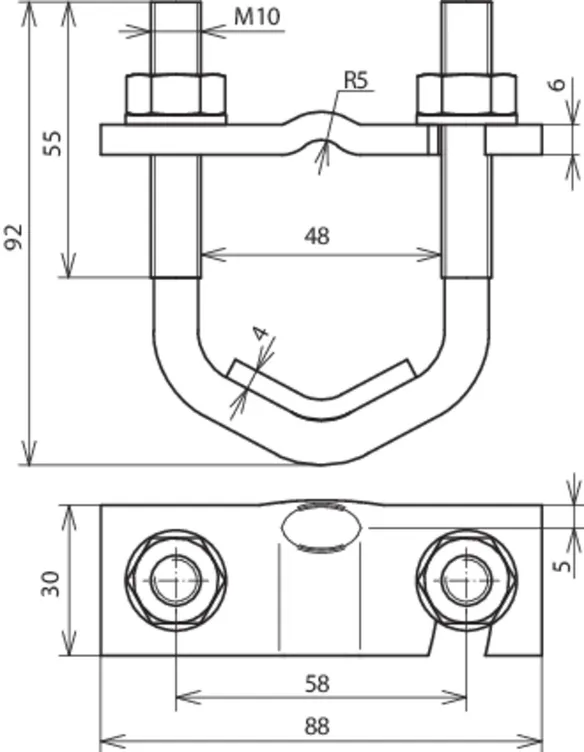

Borna con caballete para diámetros grandes

1 Product

Part No. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Customs tariff No. (EU): 85359000, Gross weight: 266.50 g, PU: 25.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

Certificates

Technical data

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308045 was added to Notepad.

Go to Notepad

Product 308045 was added to the cart.

Go to Web-Shop

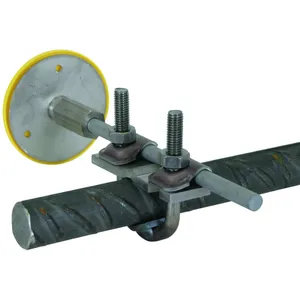

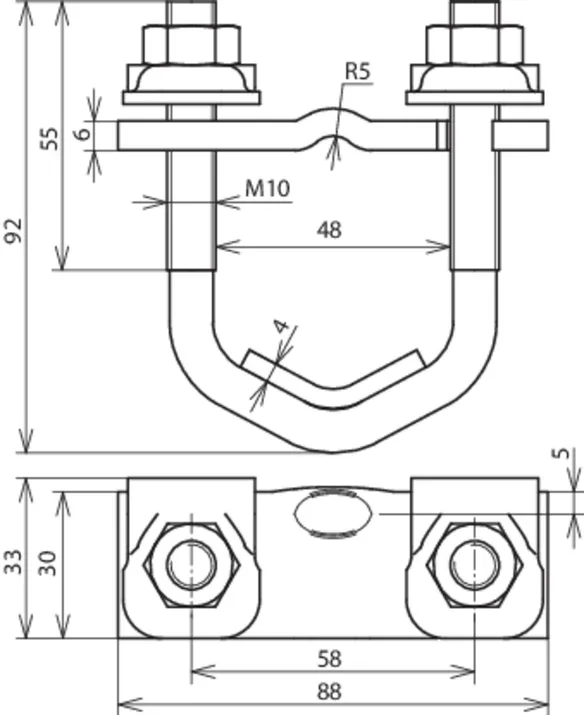

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 Product

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Customs tariff No. (EU): 85359000, Gross weight: 292.40 g, PU: 25.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

Certificates

Technical data

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 308046 was added to Notepad.

Go to Notepad

Product 308046 was added to the cart.

Go to Web-Shop

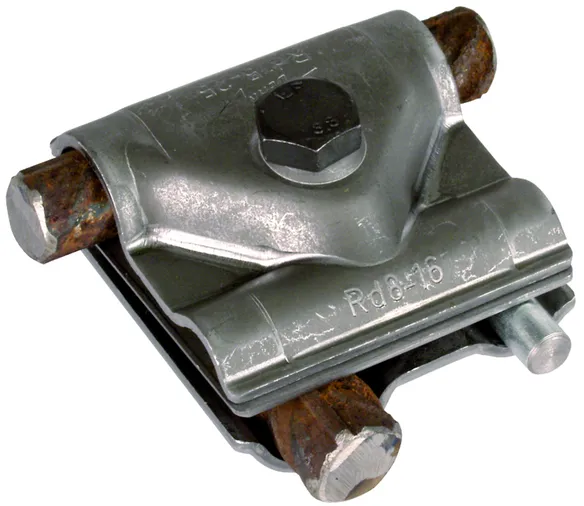

Bornas MV MAXI de conexión multifunción

Para conexiones en "T", en cruz y en paralelo.

1 Product

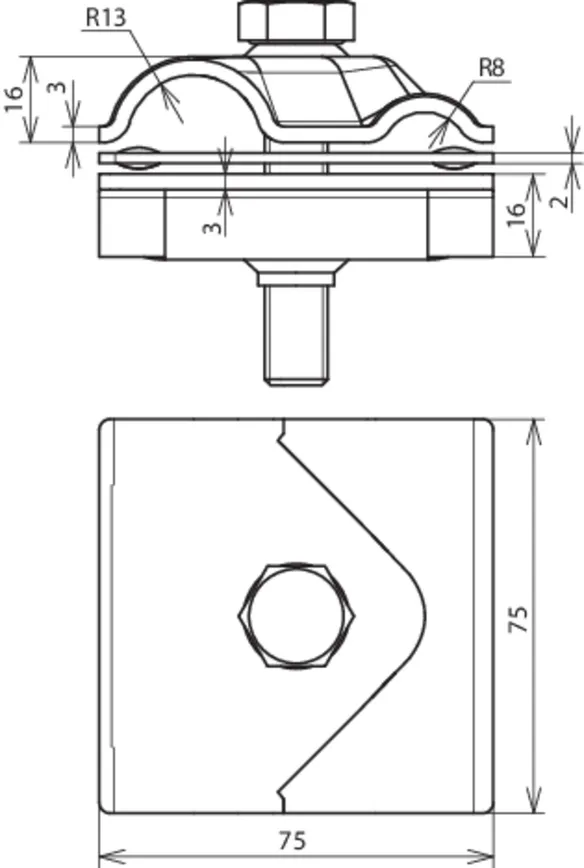

Part No. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Customs tariff No. (EU): 85359000, Gross weight: 462.30 g, PU: 20.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 8-16 / 15-25 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 10,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

Certificates

Technical data

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Product 308040 was added to Notepad.

Go to Notepad

Product 308040 was added to the cart.

Go to Web-Shop

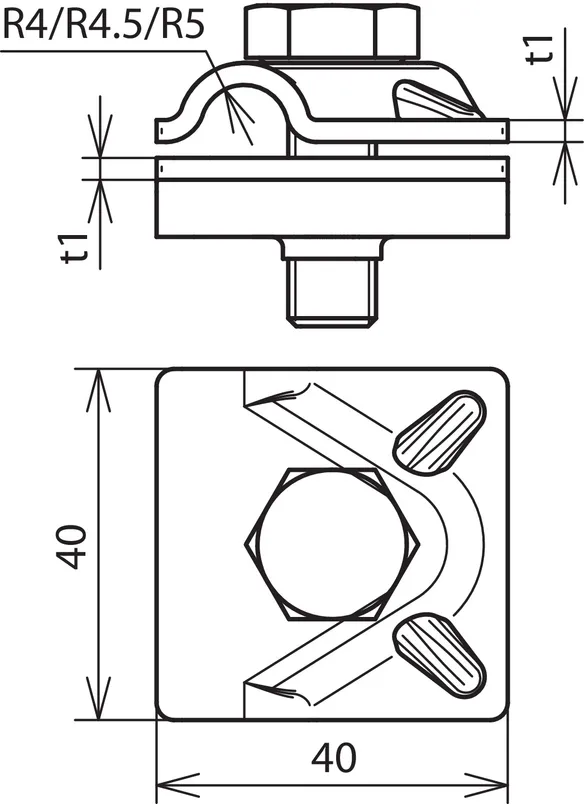

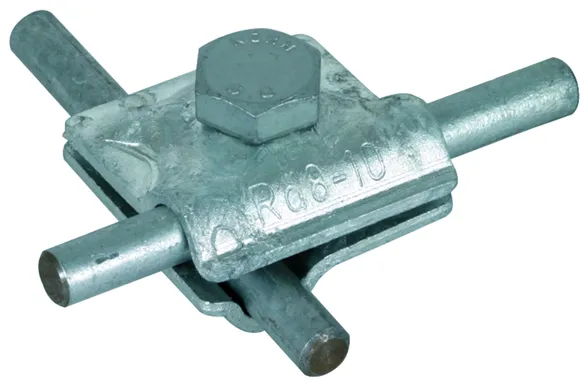

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Rosca en la base.

2 Products

Part No. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Customs tariff No. (EU): 85359000, Gross weight: 101.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
art. no.: 390050
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd	8-10 mm
Espesor de material (t1 / t2)	2,5 mm
Tornillo	di M10 x 30 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Product 390050 was added to Notepad.

Go to Notepad

Product 390050 was added to the cart.

Go to Web-Shop

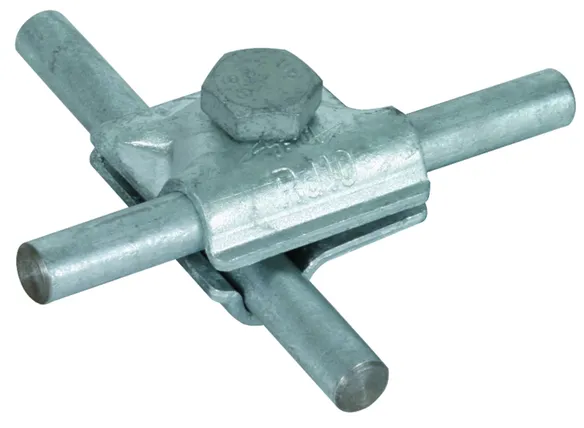

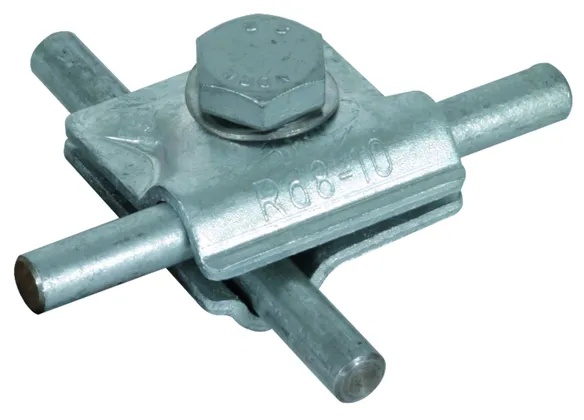

Part No. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd: 10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 10 SKM10X35 STTZN
art. no.: 391050
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd	10 mm
Tornillo	di M10 x 35 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Product 391050 was added to Notepad.

Go to Notepad

Product 391050 was added to the cart.

Go to Web-Shop

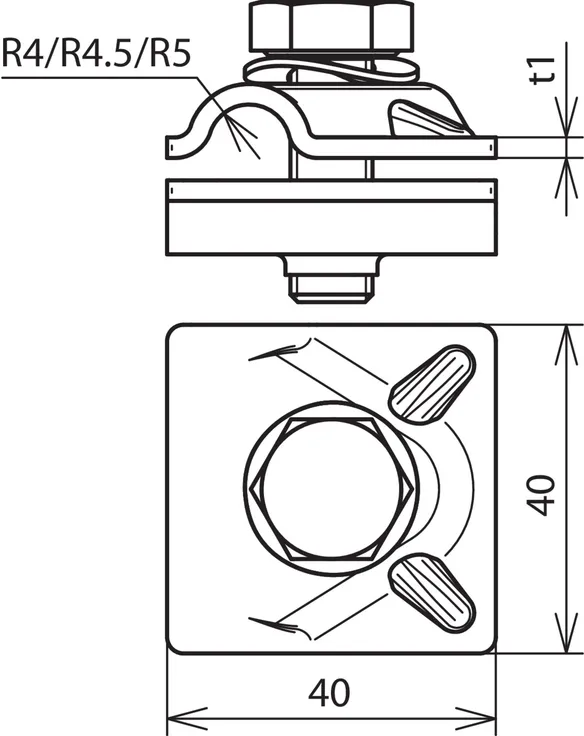

Borna MV de conexión multifunción con tornillo de cabeza hexagonal y arandela elástica

Rosca en la base.

1 Product

Part No. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Customs tariff No. (EU): 85359000, Gross weight: 92.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
art. no.: 390550
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Product 390550 was added to Notepad.

Go to Notepad

Product 390550 was added to the cart.

Go to Web-Shop

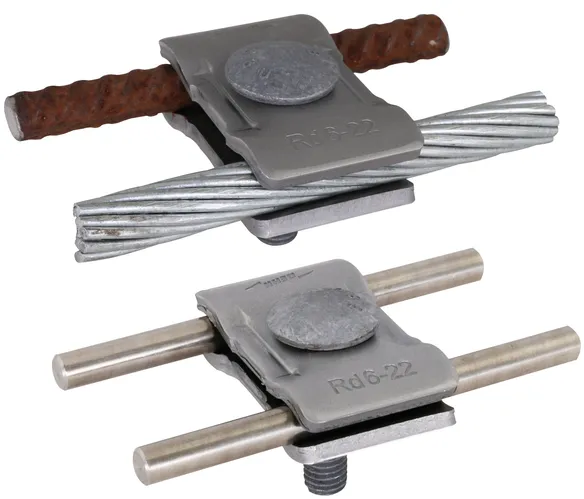

Conector en paralelo con tornillo con cabezal de hongo

2 Products

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Conector en paralelo con un tornillo St/desnudo
Conector en paralelo para conectar dos conductores en paralelo
Material : St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

Certificates

Technical data

Material	St/desnudo
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo
Material : St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Bornas de conexión para armaduras

Details

Para conexiones en "T", en cruz y en paralelo

Part No. 308025 VK A UNI ST

You are not authorized to download 308025.stp

You are not authorized to download 308025.igs

You are not authorized to download 308025.jt

You are not authorized to download 308025.dwg

You are not authorized to download 308025m_D.dxf

Product 308025 was added to Notepad.

Product 308025 was added to the cart.

Para conexiones en "T", en cruz y en paralelo

Part No. 308026 VK 6.10 FL30 FL30 BSB STTZN

You are not authorized to download 308026.stp

You are not authorized to download 308026.igs

You are not authorized to download 308026.jt

You are not authorized to download 308026.dwg

You are not authorized to download 308026m_D.dxf

Product 308026 was added to Notepad.

Product 308026 was added to the cart.

Para conexiones en "T" y en cruz

Part No. 308030 VK A R22 F40 STBL

You are not authorized to download 308030.stp

You are not authorized to download 308030.igs

You are not authorized to download 308030.jt

You are not authorized to download 308030.dwg

Product 308030 was added to Notepad.

Product 308030 was added to the cart.

Para conexiones en "T" y en paralelo con caballete de sujeción

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

You are not authorized to download 308035.stp

You are not authorized to download 308035.igs

You are not authorized to download 308035.jt

You are not authorized to download 308035.dwg

You are not authorized to download 308035m_D.dxf

Product 308035 was added to Notepad.

Product 308035 was added to the cart.

Borna con caballete para diámetros grandes

Part No. 308045 BVK 16.48 6.10 FL40 BSB STBL

You are not authorized to download 308045.stp

You are not authorized to download 308045.igs

You are not authorized to download 308045.jt

You are not authorized to download 308045.dwg

You are not authorized to download 308045m_D.dxf

Product 308045 was added to Notepad.

Product 308045 was added to the cart.

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

You are not authorized to download 308046.stp

You are not authorized to download 308046.igs

You are not authorized to download 308046.jt

You are not authorized to download 308046.dwg

You are not authorized to download 308046m_D.dxf

Product 308046 was added to Notepad.

Product 308046 was added to the cart.

Bornas MV MAXI de conexión multifunción

Part No. 308040 MAMVK 8.16 15.25 STBL

You are not authorized to download 308041.stp

You are not authorized to download 308041.igs

You are not authorized to download 308041.jt

You are not authorized to download 308041.dwg

You are not authorized to download 308040m_D.dxf

Product 308040 was added to Notepad.

Product 308040 was added to the cart.

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Part No. 390050 MVK 8.10 SKM10X30 STTZN

You are not authorized to download 390050.stp

You are not authorized to download 390050.igs

You are not authorized to download 390050.jt

You are not authorized to download 390050.dwg

You are not authorized to download 390050m_D.dxf

Product 390050 was added to Notepad.

Product 390050 was added to the cart.

Part No. 391050 MVK 10 SKM10X35 STTZN

You are not authorized to download 390050.stp

You are not authorized to download 390050.igs

You are not authorized to download 390050.jt

You are not authorized to download 390050.dwg

You are not authorized to download 390050m_D.dxf

Product 391050 was added to Notepad.
