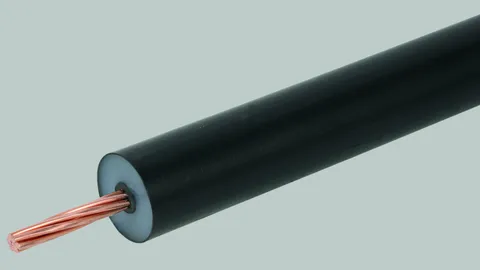

Conduttura HVI power

Calata isolata resistente all'alta tensione per il rispetto della distanza di sicurezza da parti conduttrici di elettricità. Utlizzabile fino a una distanza di sicurezza equivalente di s ≤ 90 cm (aria) o s ≤ 180 cm (materiale da costruzione).

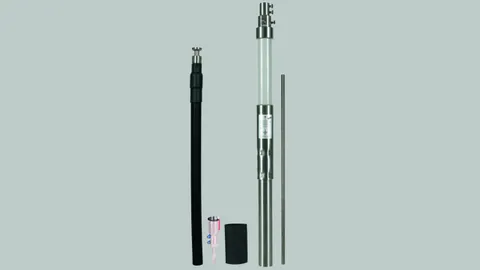

Tubo portante con conduttura HVI power

Posa non visibile della conduttura HVI power all’interno del tubo portante, con minima superficie esposta al vento.

Utilizzabile fino a una distanza di sicurezza equivalente di s ≤ 90 cm (in aria) oppure s ≤ 180 cm (muratura).

Indicare la lunghezza del conduttore al momento dell'ordine (multipli di 0,5 m).

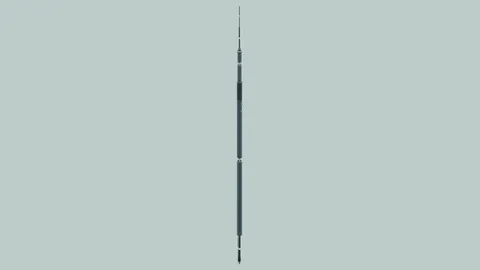

Palo di captazione con conduttura HVI power

Per una lunghezza libera massima di tutto il dispositivo di captazione di 8,5 m.
Il fissaggio deve avvenire con tre supporti variabili (Art. 105 345).
Lunghezza di trasporto 6000 mm.

Conduttura HVI power

Conduttura isolata resistente all'alta tensione per il rispetto della distanza di sicurezza verso corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3).

Per l'impiego fino a una distanza di sicurezza equivalente s ≤ 90 cm (in aria) o s ≤ 180 cm (muratura).

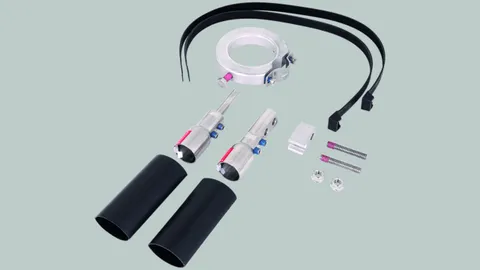

Elementi di connessione per conduttura HVI power / conduttura HVI power long

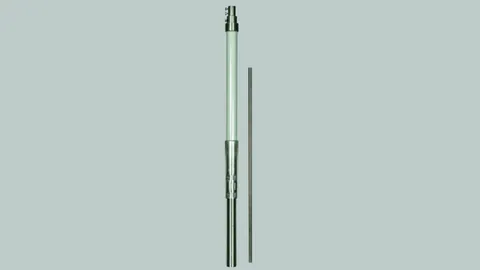

Tubi portanti per conduttura HVI power / conduttura HVI power long

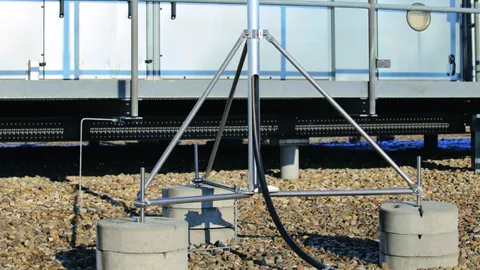

Tripode per tubi portanti con uscita laterale

Supporto per l’attacco di tubi portanti HVI per conduttura HVI posata all’interno o all’esterno del tubo portante, con cavallotto doppio di fissaggio per la connessione di 2x Td 8-10 mm. Adattamento all’inclinazione del tetto fino a max 10° mediante fissaggio variabile al supporto dello zoccolo.

Sono disponibili separatamente tra i rispettivi accessori gli zoccoli in cemento sovrapponibili, le piastre di base e il set di supporto degli zoccoli per l’attacco di ulteriori zoccoli in cemento.

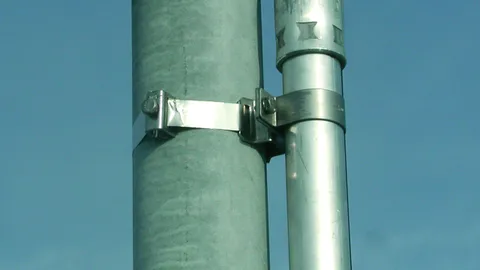

Elementi di fissaggio per tubi portanti

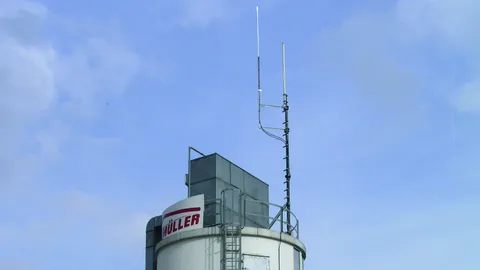

Distanziatore per antenne omnidirezionali

Accessori per conduttura HVI power / HVI power long

Staffa portafilo per conduttura HVI power in ambienti Ex

Il prodotto conduttura HVI power è idoneo per l'utilizzo in ambienti con pericolo d'esplosione della zona Ex 1 (gas, vapori e miscele) e della zona Ex 21 (polveri combustibili).
La particolari condizioni d'installazione garantiscono che non si verifichi alcuna scintilla elettrica nei componenti metallici vicini durante il passaggio della corrente di fulmine nella conduttura HVI power.
Per la posa della conduttura HVI power in ambienti Ex si devono rispettare le direttive delle istruzioni per il montaggio.

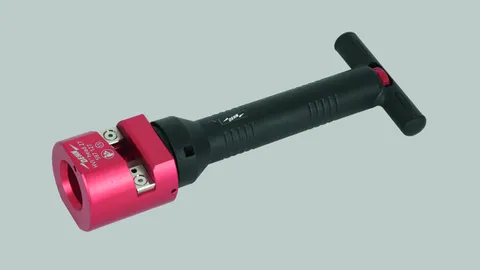

Attrezzo isolante per conduttura HVI power

L'attrezzo può essere utilizzato per togliere il rivestimento semiconduttore e contemporaneamente l'isolamento PE della conduttura HVI power (con un diametro esterno di 27 mm).
  • L'attrezzo è composto da un manico e diverse teste a lama intercambiabili
  • La lunghezza di taglio della conduttura HVI power è regolabile a scatti (punti di innesto) di 0,2 mm tramite la rotella integrata nel manico; la lunghezza registrata può essere letta sulla scala sul manico
Utilizzo Applicare la testa a lama dell'attrezzo all'estremità tagliata della conduttura.Il taglio / la rimozione avviene tramite la rotazione in senso orario e leggera pressione dell'attrezzo. Il fissaggio della testa a lama intercambiabile sul manico avviene senza l'ausilio di attrezzi tramite un giunto a baionetta.

Cesoie per cavo per conduttura HVI

Cesoie per cavo per poter accorciare semplicemente la conduttura HVI light, HVI (diametro esterno 20 / 23 mm) e HVI power (diametro esterno 27 mm) e per la conduttura CUI.
Per la struttura speciale delle cesoie per cavo è possibile tagliare correttamente anche conduttori semirigidi per semplificare l'applicazione degli elementi di connessione.

Componenti di collegamento 200 kA (10/350 μs)

Per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II). Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs).
