Conduttura HVI power

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 90 cm (in aria) oppure s ≤ 180 cm (in muratura).

Con una sola calata è quindi possibile realizzare le seguenti lunghezze massime della conduttura, a seconda della classe dell’impianto parafulmine (LPS):
LPS I max. 11,25 m
LPS II max. 15,0 m
LPS III/IV max. 22,50 m

La conduttura HVI power long soddisfa i requisiti della norma DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Occorre rispettare la temperatura d’esercizio da -5 a +40 °C e il campo di temperatura permanente (in caso di posa fissa) compreso fra -30 e +70 °C.

Conduttura HVI power (preassemblata posa interna al tubo)

Con un elemento terminale e un elemento di collegamento (compreso sciolto nella formitura).
Ordine minimo 6 m, indicare la lunghezza desiderata nell'ordine (multipli di 0,5 m).

1 Product

Part No. 819160 HVI P RIV 90 27 L6M SW

GTIN 4013364152298, Customs tariff No. (EU): 85446010, Gross weight: 5.47 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI power (preassemblata posa interna al tubo)
Conduttura HVI power isolata resistente all'alta
tensione per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Per l'impiego fino a una distanza di sicurezza equivalente
s ≤ 90 cm (in aria) o s ≤ 180 cm (materiale solido)
Conduttura HVI power (preassemblata posa interna al tubo)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P RIV 90 27 L6M SW
Art.: 819160
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 6 m
Ordine massimo 35 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819160 was added to Notepad.

Go to Notepad

Product 819160 was added to the cart.

Go to Web-Shop

Conduttura HVI power (preassemblata posa interna al tubo) per tubo portante HVI power in PRFV / Al

Conduttura HVI power preassemblata per posa interna al tubo con un elemento terminale e un elemento di connessione (compreso sciolto nella fornitura).
Elemento di connessione della conduttura HVI power sui tubi portanti HVI power in PRFV / Al costituito da barra filettata, elemento di connessione, tubo termorestringente e anello di fissaggio con una staffa portafilo a fessura (Ø27 mm) per la zona terminale (compresa una fascetta).
Lunghezza minima d'ordine 6 m, indicare lunghezza cavo in fase d'ordine (multipli di 0,5 m).

1 Product

Part No. 819165 HVI P RAV 90 27 L6M SW

GTIN 4013364272224, Customs tariff No. (EU): 85446010, Gross weight: 6.28 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI power (preassemblata posa interna al tubo) per tubo portante HVI power in PRFV / Al
Conduttura HVI power isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Per l'impiego fino a una distanza di sicurezza equivalente
s ≤ 90 cm (in aria) o s ≤ 180 cm (materiale solido)
Conduttura HVI power (preassemblata posa interna al tubo)
per tubo portante HVI power in PRFV / Al
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P RAV 90 27 L6M SW
Art.: 819165
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 6 m
Ordine massimo 35 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819165 was added to Notepad.

Go to Notepad

Product 819165 was added to the cart.

Go to Web-Shop

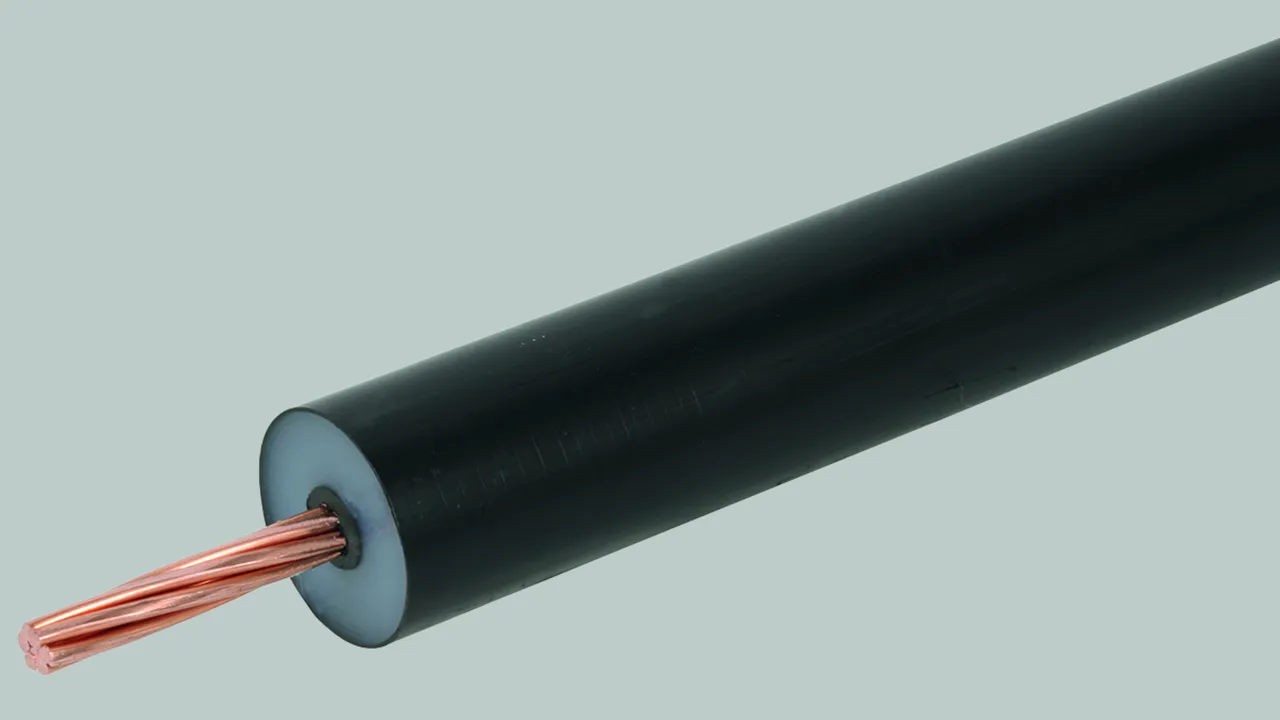

Conduttura HVI power long (merce su bobina)

La conduttura HVI power long per l'assemblaggio in loco viene fornita con una lunghezza di 100 m su una bobina a perdere in legno compensato (diametro circa 900 mm, larghezza circa 485 mm) inclusa una chiave a brugola.

1 Product

Part No. 819137 HVI P LO 90 27 L100M SW

GTIN 4013364152625, Customs tariff No. (EU): 85446010, Gross weight: 854.00 g/m, PU: 100.00 m

Images

Additional information

Conduttura HVI®power long (merce su bobina)
Conduttura HVI®power
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza
verso corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 90 cm (in aria)
o s ≤ 180 cm (muratura).
Stabilizzata ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO 90 27 L100M SW
Art.: 819137
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819137 was added to Notepad.

Go to Notepad

Product 819137 was added to the cart.

Go to Web-Shop

Conduttura HVI power long (tagliata)

Conduttura HVI power long tagliata per l'assemblaggio in loco. La conduttura viene fornita con l'Art. 819 163 in blocco o con l'Art. 819 161 come merce su bobina.
Indicare la lunghezza della conduttura al momento dell'ordine (multipli di 0,5 m).

2 Products

Part No. 819163 HVI P LO 90 27 L6...35M SW

GTIN 4013364280199, Customs tariff No. (EU): 85446010, Gross weight: 5.65 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI power long (tagliata) colore nero
Conduttura HVI power isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 90 cm (in aria)
o s ≤ 180 cm (muratura)
Stabilizzata ai raggi UV e resistente alle intemperie
Conduttura tagliata 6,0 - 35,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO 90 27 L6...35M SW
Art.: 819163
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 6 m
Ordine massimo 35 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819163 was added to Notepad.

Go to Notepad

Product 819163 was added to the cart.

Go to Web-Shop

Part No. 819161 HVI P LO 90 27 L36...80M SW

GTIN 4013364281646, Customs tariff No. (EU): 85446010, Gross weight: 35.40 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI power long (tagliata) colore nero
Conduttura HVI power isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 90 cm (in aria)
o s ≤ 180 cm (muratura).
Stabilizzato ai raggi UV e resistente alle intemperie
Conduttura tagliata 36,0 - 80,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO 90 27 L36...80M SW
Art.: 819161
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 36 m
Ordine massimo 80 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819161 was added to Notepad.

Go to Notepad

Product 819161 was added to the cart.

Go to Web-Shop
