Part No. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

GTIN 4013364271937, Customs tariff No. (EU): 85389099, Gross weight: 5.70 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con punta di captazione 3500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI power all’esterno) 190 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FSP1000 IA HVIP GFK AL
Art.: 105563
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI power all’esterno) 190 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105563 was added to Notepad.

Go to Notepad

Product 105563 was added to the cart.

Go to Web-Shop

Part No. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

GTIN 4013364271944, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con punta di captazione 5000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI power all’esterno) 180 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FSP1000 IA HVIP GFK AL
Art.: 105565
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI power all’esterno) 180 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105565 was added to Notepad.

Go to Notepad

Product 105565 was added to the cart.

Go to Web-Shop

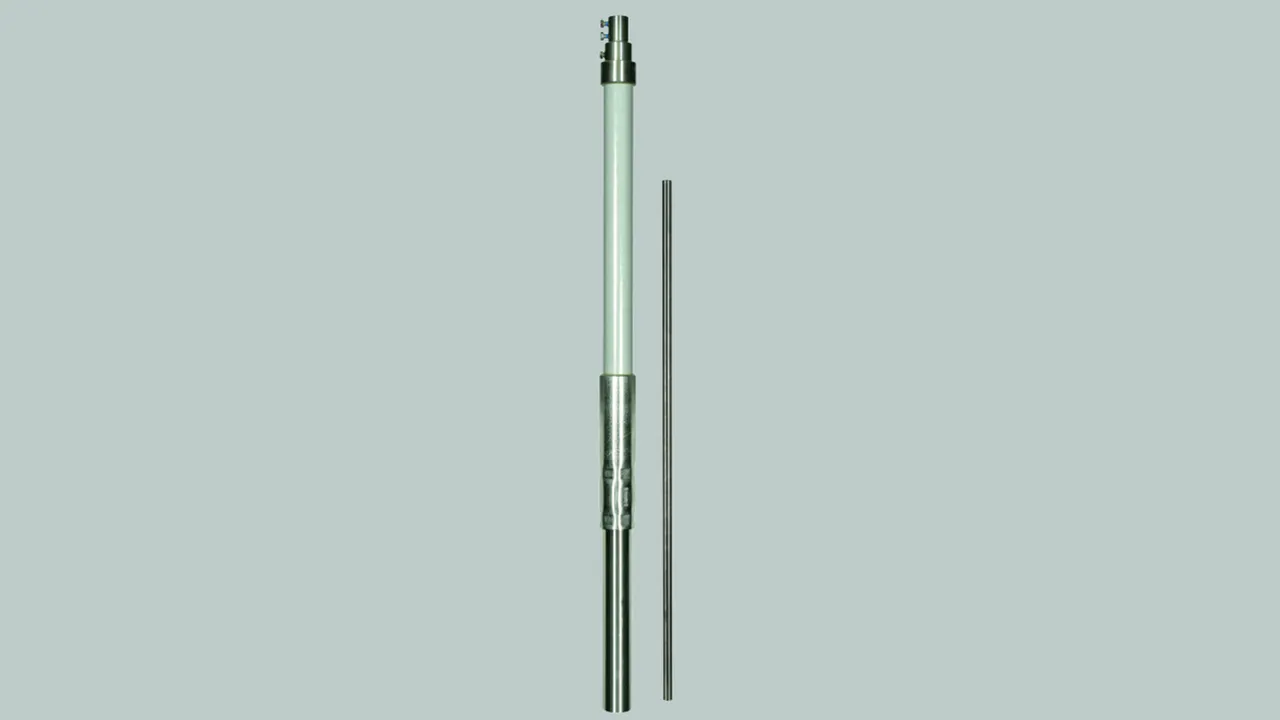

Part No. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

GTIN 4013364152373, Customs tariff No. (EU): 85389099, Gross weight: 10.60 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con punta di captazione 3500 mm PRFV/Al
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI power all’interno) 234 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FSP1000 IP HVIP GFK V2A
Art.: 105320
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI power all’interno) 234 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105320 was added to Notepad.

Go to Notepad

Product 105320 was added to the cart.

Go to Web-Shop

Part No. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

GTIN 4013364152380, Customs tariff No. (EU): 85389099, Gross weight: 15.80 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con punta di captazione 5000 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI power all’interno) 232 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FSP1000 IP HVIP GFK V2A
Art.: 105322
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI power all’interno) 232 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105322 was added to Notepad.

Go to Notepad

Product 105322 was added to the cart.

Go to Web-Shop

Part No. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

GTIN 4013364271975, Customs tariff No. (EU): 85389099, Gross weight: 6.56 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con asta di captazione 3500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI power all’interno) 168 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI power all’esterno) 144 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS2500 IA HVIP GFK AL
Art.: 105573
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI power all’interno) 168 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI power all’esterno) 144 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105573 was added to Notepad.

Go to Notepad

Product 105573 was added to the cart.

Go to Web-Shop

Part No. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

GTIN 4013364272026, Customs tariff No. (EU): 85389099, Gross weight: 8.90 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con asta di captazione 5000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI power all’interno) 163 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI power all’esterno) 140 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS2500 IA HVIP GFK AL
Art.: 105575
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI power all’interno) 163 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI power all’esterno) 140 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105575 was added to Notepad.

Go to Notepad

Product 105575 was added to the cart.

Go to Web-Shop

Part No. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152397, Customs tariff No. (EU): 85389099, Gross weight: 12.20 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con asta di captazione, lunghezza 3500 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI power all’interno) 163 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS22 10 2500 IP HVIP GFK V2A
Art.: 105321
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI power all’interno) 163 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105321 was added to Notepad.

Go to Notepad

Product 105321 was added to the cart.

Go to Web-Shop

Part No. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152403, Customs tariff No. (EU): 85389099, Gross weight: 16.30 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power con asta di captazione 5000 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI power all’interno) 159 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS22 10 2500 IP HVIP GFK V2A
Art.: 105323
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI power all’interno) 159 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105323 was added to Notepad.

Go to Notepad

Product 105323 was added to the cart.

Go to Web-Shop

Part No. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

GTIN 4013364270282, Customs tariff No. (EU): 85389099, Gross weight: 5.50 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FSP1000 IA SA HVIP GFK AL
Art.: 105513
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105513 was added to Notepad.

Go to Notepad

Product 105513 was added to the cart.

Go to Web-Shop

Part No. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

GTIN 4013364271821, Customs tariff No. (EU): 85389099, Gross weight: 8.00 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FSP1000 IA SA HVIP GFK AL
Art.: 105515
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105515 was added to Notepad.

Go to Notepad

Product 105515 was added to the cart.

Go to Web-Shop

Part No. 105392 SR D50 3500 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157903, Customs tariff No. (EU): 85389099, Gross weight: 10.20 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/INOX con uscita laterale
Tubi portanti PRFV/INOX con uscita laterale,
connessione terminale collocata all’interno ed elemento a molla in PA
per la conduttura HVI power, per il rispetto della distanza di separazione
dalle parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS1000 IP SA HVIP GFK V2A
Art.: 105392
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105392 was added to Notepad.

Go to Notepad

Product 105392 was added to the cart.

Go to Web-Shop

Part No. 105394 SR D50 5000 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157910, Customs tariff No. (EU): 85389099, Gross weight: 15.10 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/INOX con uscita laterale
Tubi portanti PRFV/INOX con uscita laterale,
connessione terminale collocata all’interno ed elemento a molla in PA
per la conduttura HVI power, per il rispetto della distanza di separazione
dalle parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS1000 IP SA HVIP GFK V2A
Art.: 105394
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105394 was added to Notepad.

Go to Notepad

Product 105394 was added to the cart.

Go to Web-Shop

Part No. 105543 SR D50 3500 FS2500 IA SA HVIP GFK AL

GTIN 4013364271845, Customs tariff No. (EU): 85389099, Gross weight: 6.40 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power, per il rispetto
della distanza di separazione dalle parti elettricamente conduttive
secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS2500 IA SA HVIP GFK AL
Art.: 105543
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105543 was added to Notepad.

Go to Notepad

Product 105543 was added to the cart.

Go to Web-Shop

Part No. 105545 SR D50 5000 FS2500 IA SA HVIP GFK AL

GTIN 4013364271876, Customs tariff No. (EU): 85389099, Gross weight: 8.90 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power, per il rispetto
della distanza di separazione dalle parti elettricamente conduttive
secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS2500 IA SA HVIP GFK AL
Art.: 105545
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105545 was added to Notepad.

Go to Notepad

Product 105545 was added to the cart.

Go to Web-Shop

Part No. 105395 SR D50 5000 FS2500 IP SA HVIP GFK V2A

GTIN 4013364157934, Customs tariff No. (EU): 85389099, Gross weight: 17.12 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Tubo portante per conduttura HVI power PRFV/INOX con uscita laterale
Tubi portanti PRFV/INOX con uscita laterale,
connessione terminale collocata all’interno ed elemento a molla in PA
per la conduttura HVI power, per il rispetto della distanza di separazione
dalle parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS2500 IP SA HVIP GFK V2A
Art.: 105395
o similare.

Certificates

Technical data

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105395 was added to Notepad.

Go to Notepad

Product 105395 was added to the cart.

Go to Web-Shop

Tubi portanti per conduttura HVI power / conduttura HVI power long

Con punta di captazione

Part No. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

You are not authorized to download 105563.stp

You are not authorized to download 105563.igs

You are not authorized to download 105563.jt

You are not authorized to download 105563.dwg

You are not authorized to download 105320m_D.dxf

Product 105563 was added to Notepad.

Product 105563 was added to the cart.

Part No. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

You are not authorized to download 105565.stp

You are not authorized to download 105565.igs

You are not authorized to download 105565.jt

You are not authorized to download 105565.dwg

You are not authorized to download 105322m_D.dxf

Product 105565 was added to Notepad.

Product 105565 was added to the cart.

Part No. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

You are not authorized to download 105320.stp

You are not authorized to download 105320.igs

You are not authorized to download 105320.jt

You are not authorized to download 105320.dwg

You are not authorized to download 105320m_D.dxf

Product 105320 was added to Notepad.

Product 105320 was added to the cart.

Part No. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

You are not authorized to download 105322.stp

You are not authorized to download 105322.igs

You are not authorized to download 105322.jt

You are not authorized to download 105322.dwg

You are not authorized to download 105322m_D.dxf

Product 105322 was added to Notepad.

Product 105322 was added to the cart.

Con asta di captazione

Part No. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

You are not authorized to download 105573.stp

You are not authorized to download 105573.igs

You are not authorized to download 105573.jt

You are not authorized to download 105573.dwg

You are not authorized to download 105321m_D.dxf

Product 105573 was added to Notepad.

Product 105573 was added to the cart.

Part No. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

You are not authorized to download 105575.stp

You are not authorized to download 105575.igs

You are not authorized to download 105575.jt

You are not authorized to download 105575.dwg

You are not authorized to download 105323m_D.dxf

Product 105575 was added to Notepad.

Product 105575 was added to the cart.

Part No. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

You are not authorized to download 105321.stp

You are not authorized to download 105321.igs

You are not authorized to download 105321.jt

You are not authorized to download 105321.dwg

You are not authorized to download 105321m_D.dxf

Product 105321 was added to Notepad.

Product 105321 was added to the cart.

Part No. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

You are not authorized to download 105323.stp

You are not authorized to download 105323.igs

You are not authorized to download 105323.jt

You are not authorized to download 105323.dwg

You are not authorized to download 105323m_D.dxf

Product 105323 was added to Notepad.

Product 105323 was added to the cart.

Con punta di captazione e uscita laterale

Part No. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

You are not authorized to download 105513.stp

You are not authorized to download 105513.igs

You are not authorized to download 105513.jt

You are not authorized to download 105513.dwg

You are not authorized to download 105392m_D.dxf

Product 105513 was added to Notepad.

Product 105513 was added to the cart.

Part No. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

You are not authorized to download 105515.stp

You are not authorized to download 105515.igs

You are not authorized to download 105515.jt
