Distanziatore per antenne omnidirezionali

Per diverse applicazioni di trasmissione vengono utilizzate antenne, che hanno una caratteristica di irradiazione a 360°. Queste antenne omnidirezionali sono anche conosciute sul mercato con il termine inglese "Omnidirectional Antennas" (Omni-Antennas). Tipiche applicazioni pratiche per antenne omnidirezionali sono: radio aziendali, reti di sicurezza e raramente per reti GSM. Vengono solamente applicate in reti GSM, se è dato una basso utilizzo.

Con antenne omnidirezionali è da considerare che eventuali strutture metalliche nelle immediate vicinanze possono influenzare in modo negativo la caratteristica di irradazione, cioè si verifica un'attenuazione. Più lontane si trovano invece queste strutture, meno influenzano la caratteristica di irradiazione.
Per verificare l'influenza di strutture metalliche in prossimità di queste antenne, riguardante la loro caratteristica di irradiazione, sono state effettuate, in collaborazione con l'azienda Kathrein di Rosenheim (Germania), diverse misure sui prodotti della DEHN.

Con l'installazione di sistemi di captazione separati per antenne omnidirezionali deve essere considerato, che un'asta di captazione isolata abbia un angolo di protezione sufficientemente ampio per proteggere l'antenna. Inoltre è da accertare, che venga rispettata una distanza di sicurezza adeguata.

Details

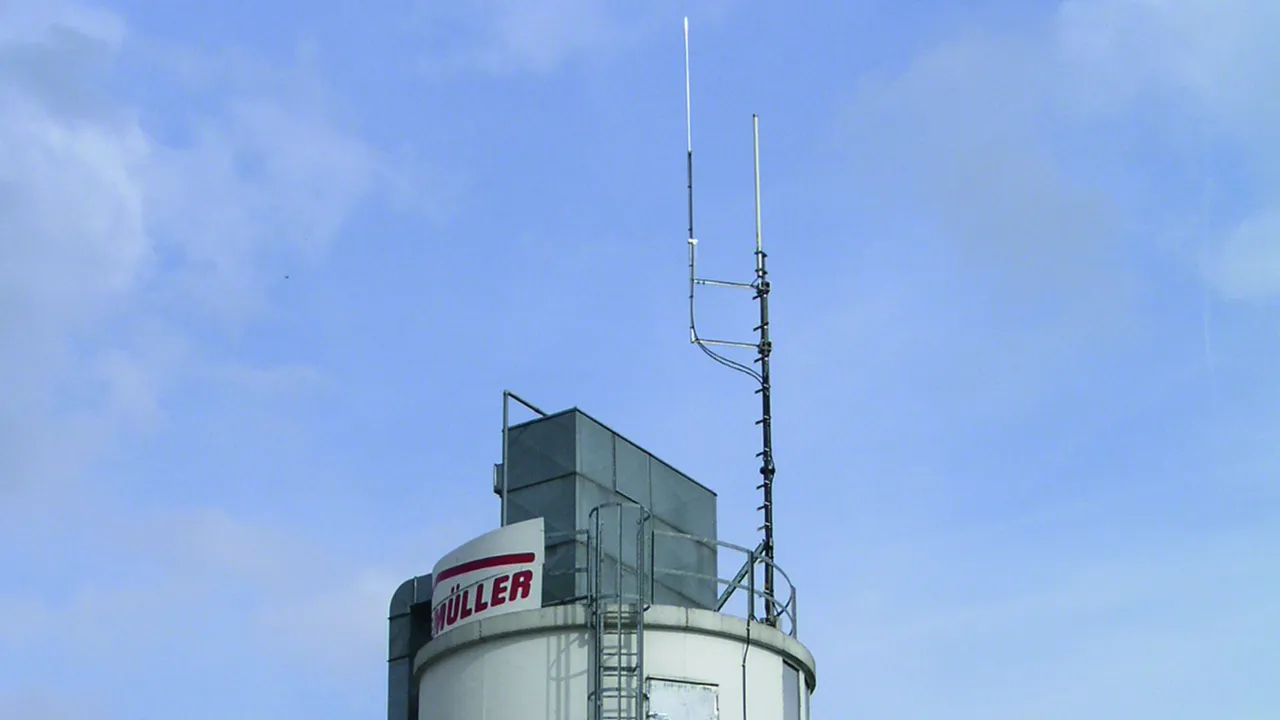

Figura 1: costruzione esemplare per antenne omnidirezionali con lunghezza 1000 mm
lorem ipsum
Figura 2: costruzione esemplare per antenne omnidirezionali con lunghezza 3000 mm
lorem ipsum
Figura 3: distanziatore - dettaglio
lorem ipsum
Calcolo della lunghezza d'onda
lorem ipsum
Tabella generale
lorem ipsum

Distanziatori per tubi portanti DEHNiso-Combi, con conduttura HVI posata all'interno e/o all'esterno, montati sul palo d'antenna.

3 Products

Part No. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Customs tariff No. (EU): 85389099, Gross weight: 8.87 kg, PU: 1.00 pz.

Images

Additional information

Distanziatore per antenne omnidirezionali, spazio di serraggio 55-100 mm Fe/tZn
Distanziatore per antenne omnidirezionali per il fissaggio
della struttura del tubo portante a distanza dal palo di antenna
per tubi portanti DEHNiso-Combi con
conduttura HVI power posata internamente e/o esternamente.
Devono essere montati almeno due distanziatori per ciascun tubo portante
del dispositivo di captazione separato.
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiale staffa / foro quadrato: Fe/tZn
Campo serraggio (Ø palo): 55-100 mm
Campo serraggio tubo portante: 50 mm
Lunghezza elemento distanziatore: 1000 mm
Dimensioni: 140 x 120 x 55 mm

Fabbricato: DEHN
Tipo: AH D50 1000 D55.100 STTZN
Art.: 105363
o similare.



Technical data

Materiale staffa / foro quadrato Fe/tZn
Campo serraggio (Ø palo) 55-100 mm
Campo serraggio tubo portante 50 mm
Lunghezza elemento distanziatore 1000 mm
Dimensioni (l1 x a1 x p1) 140 x 120 x 55 mm

Product 105363 was added to Notepad.

Go to Notepad

Product 105363 was added to the cart.

Go to Web-Shop

Part No. 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Customs tariff No. (EU): 85389099, Gross weight: 10.85 kg, PU: 1.00 pz.

Images

Additional information

Distanziatore per antenne omnidirezionali, spazio di serraggio 100-150 mm Fe/tZn
Distanziatore per antenne omnidirezionali per il fissaggio
della struttura del tubo portante a distanza dal palo di antenna
per tubi portanti DEHNiso-Combi con
conduttura HVI power posata internamente e/o esternamente.
Devono essere montati almeno due distanziatori
per ciascun tubo portante del dispositivo di captazione separato.
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiale staffa / foro quadrato: Fe/tZn
Campo serraggio (Ø palo): 100-150 mm
Campo serraggio tubo portante: 50 mm
Lunghezza elemento distanziatore: 1000 mm
Dimensioni: 190 x 140 x 60 mm

Fabbricato: DEHN
Tipo: AH D50 1000 D100.150 STTZN
Art.: 105364
o similare.



Technical data

Materiale staffa / foro quadrato Fe/tZn
Campo serraggio (Ø palo) 100-150 mm
Campo serraggio tubo portante 50 mm
Lunghezza elemento distanziatore 1000 mm
Dimensioni (l1 x a1 x p1) 190 x 140 x 60 mm

Product 105364 was added to Notepad.

Go to Notepad

Product 105364 was added to the cart.

Go to Web-Shop

Part No. 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Customs tariff No. (EU): 85389099, Gross weight: 14.63 kg, PU: 1.00 pz.

Images

Additional information

Distanziatore per antenne omnidirezionali, spazio di serraggio 150-190 mm Fe/tZn
Distanziatore per antenne omnidirezionali per il fissaggio
della struttura del tubo portante a distanza dal palo di antenna
per tubi portanti DEHNiso-Combi con
conduttura HVI power posata internamente e/o esternamente.
Devono essere montati almeno due distanziatori
per ciascun tubo portante del dispositivo di captazione separato.
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiale staffa / foro quadrato: Fe/tZn
Campo serraggio (Ø palo): 150-190 mm
Campo serraggio tubo portante: 50 mm
Lunghezza elemento distanziatore: 1000 mm
Dimensioni: 230 x 180 x 70 mm

Fabbricato: DEHN
Tipo: AH D50 1000 D150.190 STTZN
Art.: 105365
o similare.



Technical data

Materiale staffa / foro quadrato Fe/tZn
Campo serraggio (Ø palo) 150-190 mm
Campo serraggio tubo portante 50 mm
Lunghezza elemento distanziatore 1000 mm
Dimensioni (l1 x a1 x p1) 230 x 180 x 70 mm

Product 105365 was added to Notepad.

Go to Notepad

Product 105365 was added to the cart.

Go to Web-Shop
