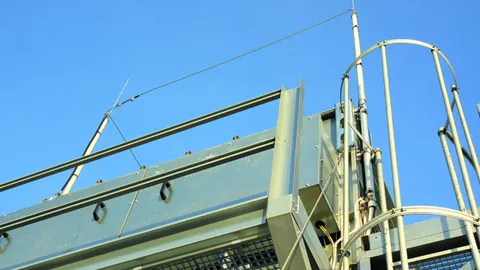

Conduttura HVI

Calata isolata resistente all'alta tensione per il rispetto della distanza di sicurezza da parti conduttrici di elettricità. Utilizzabile fino a una distanza di sicurezza equivalente di s ≤ 75 cm (aria) o s ≤ 150 cm (materiale da costruzione).

Tubo portante con conduttura HVI

Posa non visibile della conduttura HVI all'interno del tubo portante, con minima superficie esposta al vento.

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 75 cm (in aria) o s ≤ 150 cm (muratura).

Indicare la lunghezza del conduttore al momento dell'ordine (multipli di 0,5 m).

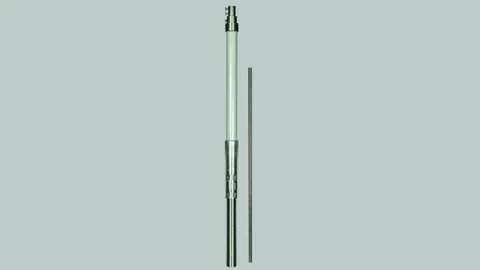

Palo di captazione con conduttura HVI

La lunghezza libera (sopra i fissaggi) dell'intero sistema di captazione non deve superare 8,5 m.
Il fissaggio deve essere realizzato con 3 staffa variabili (Art. 105 345).
lunghezza trasporto 6000 mm

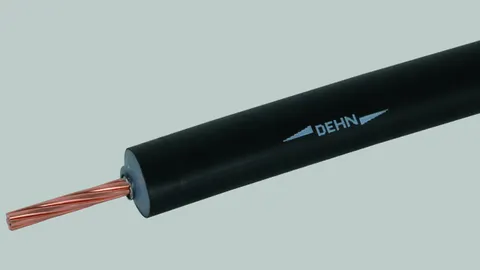

Conduttura HVI – conduttura HVI long

Calata isolata resistente all'alta tensione per il rispetto della distanza di sicurezza verso corpi metallici secondo la norma CEI EN 62305-3 (classificazione CEI 81-10/3).

Utilizzabile fino a una distanza di sicurezza equivalente di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura).

Elementi di connessione per conduttura HVI long

Tubi portanti per conduttura HVI long

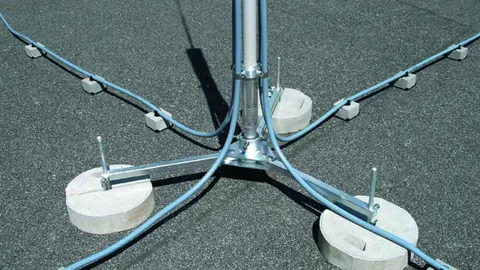

Tripode per tubi portanti con uscita laterale

Supporto per l’attacco di tubi portanti HVI per conduttura HVI posata all’interno o all’esterno del tubo portante, con cavallotto doppio di fissaggio per la connessione di 2x Td 8-10 mm. Adattamento all’inclinazione del tetto fino a max 10° mediante fissaggio variabile al supporto dello zoccolo.

Sono disponibili separatamente tra i rispettivi accessori gli zoccoli in cemento sovrapponibili, le piastre di base e il set di supporto degli zoccoli per l’attacco di ulteriori zoccoli in cemento.

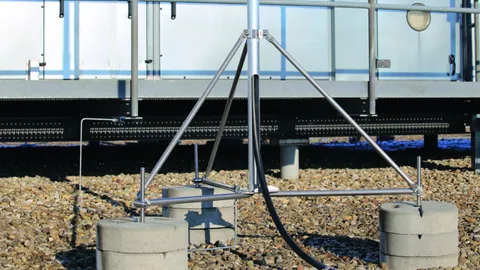

Tripode per tubi portanti senza uscita laterale

Supporto per l’attacco di tubi portanti HVI per conduttura HVI posata all’interno o all’esterno del tubo portante, con cavallotto doppio di fissaggio per la connessione di 2x Td 8-10 mm. Adattamento all’inclinazione del tetto fino a max 10° mediante fissaggio variabile al supporto dello zoccolo.

Sono disponibili separatamente tra i rispettivi accessori gli zoccoli in cemento sovrapponibili, le piastre di base e il set di supporto degli zoccoli per l’attacco di ulteriori zoccoli in cemento.

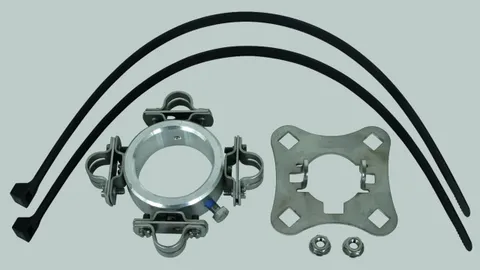

Elementi di fissaggio per tubi portanti

Distanziatore per antenne omnidirezionali

Accessori per conduttura HVI e HVI long

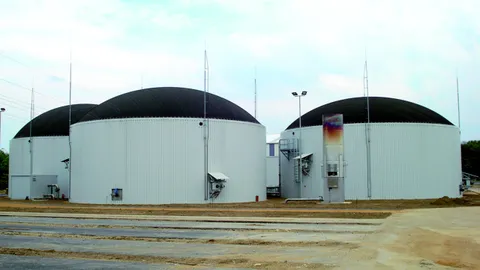

Staffa portafilo per conduttura HVI in ambiente Ex

Il prodotto “conduttura-HVI è idoneo per l’utilizzo nelle zone con pericolo di esplosione Ex 1 (gas, vapori e miscele), come anche nelle zone Ex 21 (polveri combustibili).
Per le particolari condizioni d’installazione è garantito che non si verifichi alcuna scintilla elettrica nei componenti metalllci vicini durante il passaggio della corrente di fulmine nella conduttura HVI.
Per la posa della conduttura HVI nelle zone Ex, si devono rispettare le prescrizione nelle istruzioni di montaggio.

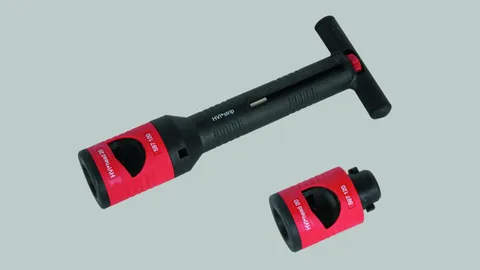

Utensile spellacavi per condutture HVI light / condutture HVI light plus / condutture HVI

Lo strumento può essere utilizzato per togliere il rivestimento semiconduttore e contemporaneamente l’isolamento PE della conduttura HVI light e della conduttura HVI (diametro esterno 20 mm).
  • Lo strumento è composto da un manico e diverse teste di taglio intercambiabili
  • La lunghezza di spellatura della conduttura HVI light, della conduttura HVI light plus e della conduttura HVI è regolabile secondo incrementi (punti di innesto) di 0,2 mm tramite la rotella di regolazione integrata nel manico; la lunghezza impostata può essere letta sulla scala del manico.
UtilizzoApplicare la testa di taglio dell’attrezzo all’estremità mozzata del conduttore.Il taglio / la rimozione della guaina si effettua tramite rotazione in senso orario ed esercitando una leggera pressione con lo strumento.Il fissaggio della testa di taglio intercambiabile sul manico si effettua senza l’ausilio di attrezzi tramite un giunto a baionetta.

Utensile spellacavi per condutture HVI light / condutture HVI light plus / condutture HVI

L'attrezzo può venire utilizzato per la rimozione del rivestimento grigio supplementare delle condutture HVI light e HVI. DEHNhelix è costituito da un manico e inoltre una staffa sostituibile (in base al diametro del conduttore).

Cesoie per cavo per conduttura HVI

Cesoie per cavo per poter accorciare semplicemente la conduttura HVI light, HVI (diametro esterno 20 / 23 mm) e HVI power (diametro esterno 27 mm) e per la conduttura CUI.
Per la struttura speciale delle cesoie per cavo è possibile tagliare correttamente anche conduttori semirigidi per semplificare l'applicazione degli elementi di connessione.
