Conduttura HVI – conduttura HVI long

Conduttura HVI / conduttura HVI long

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 75 cm (in aria) oppure s ≤ 150 cm (in muratura).
La conduttura HVI long soddisfa i requisiti della specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Occorre rispettare la temperatura d’esercizio da -5 a +40 °C e il campo di temperatura permanente (in caso di posa fissa) compreso fra -30 e +70 °C.

Conduttura HVI (preassemblata, posa interna al tubo)

Con un elemento terminale e un elemento di connessione (compreso sciolto nella fornitura).
Quantità minima d'ordine 6 m, indicare nell'ordine la lunghezza del cavo (multipli di 0,5 m).

2 Products

Part No. 819220 HVI RIV 75 20 L6M SW M

GTIN 4013364244238, Customs tariff No. (EU): 85446010, Gross weight: 3.10 kg, PU: 1.00 pz.

Predecessor

Images

Additional information

Conduttura HVI (preassemblata, posa interna al tubo) Colore nero
Conduttore HVI
calata isolata resistente alle alte tensioni,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
Preassemblata per posa interna al tubo con un
elemento terminale e un elemento di collegamento a terra compreso sciolto nella fornitura
resistente alle intemperie e stabilizzata ai raggi UV
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RIV 75 20 L6M SW M
Art.: 819220
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819220 was added to Notepad.

Go to Notepad

Product 819220 was added to the cart.

Go to Web-Shop

Part No. 819223 HVI RIV 75 23 L6M GR M

GTIN 4013364157675, Customs tariff No. (EU): 85446010, Gross weight: 5.30 kg, PU: 1.00 pz.

Predecessor

Images

Additional information

Conduttura HVI (preassemblata, posa interna al tubo) Colore grigio
Conduttore HVI
calata isolata resistente alle alte tensioni,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
Preassemblata per posa interna al tubo con un
elemento terminale e un elemento di collegamento a terra compreso sciolto nella fornitura
resistente alle intemperie e stabilizzata ai raggi UV
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RIV 75 23 L6M GR M
Art.: 819223
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819223 was added to Notepad.

Go to Notepad

Product 819223 was added to the cart.

Go to Web-Shop

Conduttra HVI (preassemblata, posa esterna al tubo)

Con un elemento terminale e un elemento di connessione (compreso sciolto nella fornitura).
Quantità minima d'ordine 6 m, indicare nell'ordine la lunghezza del cavo (multipli di 0,5 m).

2 Products

Part No. 819226 HVI RAV 75 20 L6M SW M

GTIN 4013364260528, Customs tariff No. (EU): 85446010, Gross weight: 13.86 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI
Calata isolata resistente all'alta tensione per il rispetto
della distanza di sicurezza verso corpi metallici
in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Preassemblata per posa esterna al tubo
con un elemento terminale e un elemento di connessione di terra sciolto nella fornitura
Stabilizzata ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RAV 75 20 L6M SW M
Art.: 819226
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819226 was added to Notepad.

Go to Notepad

Product 819226 was added to the cart.

Go to Web-Shop

Part No. 819227 HVI RAV 75 23 L6M GR M

GTIN 4013364157712, Customs tariff No. (EU): 85446010, Gross weight: 5.20 kg, PU: 1.00 pz.

Images

Additional information

Conduttra HVI (preassemblata, posa esterna al tubo) colore grigio
Conduttura HVI
Calata isolata resistente all'alta tensione per il rispetto
della distanza di sicurezza verso corpi metallici
in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Preassemblata per posa interna al tubo
con un elemento terminale e un elemento di connessione di terra sciolto nella fornitura
Stabilizzata ai raggi UV e resistente alle intemperie

Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI RAV 75 23 L6M GR M
Art.: 819227
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819227 was added to Notepad.

Go to Notepad

Product 819227 was added to the cart.

Go to Web-Shop

Conduttura HVI long (merce su bobina)

La conduttura HVI long per l’assemblaggio in loco viene consegnata su una bobina a perdere in legno compensato incl. una chiave a brugola.

4 Products

Part No. 819135 HVI LO 75 20 L100M SW M

GTIN 4013364141759, Customs tariff No. (EU): 85446010, Gross weight: 488.00 g/m, PU: 100.00 m

Images

Additional information

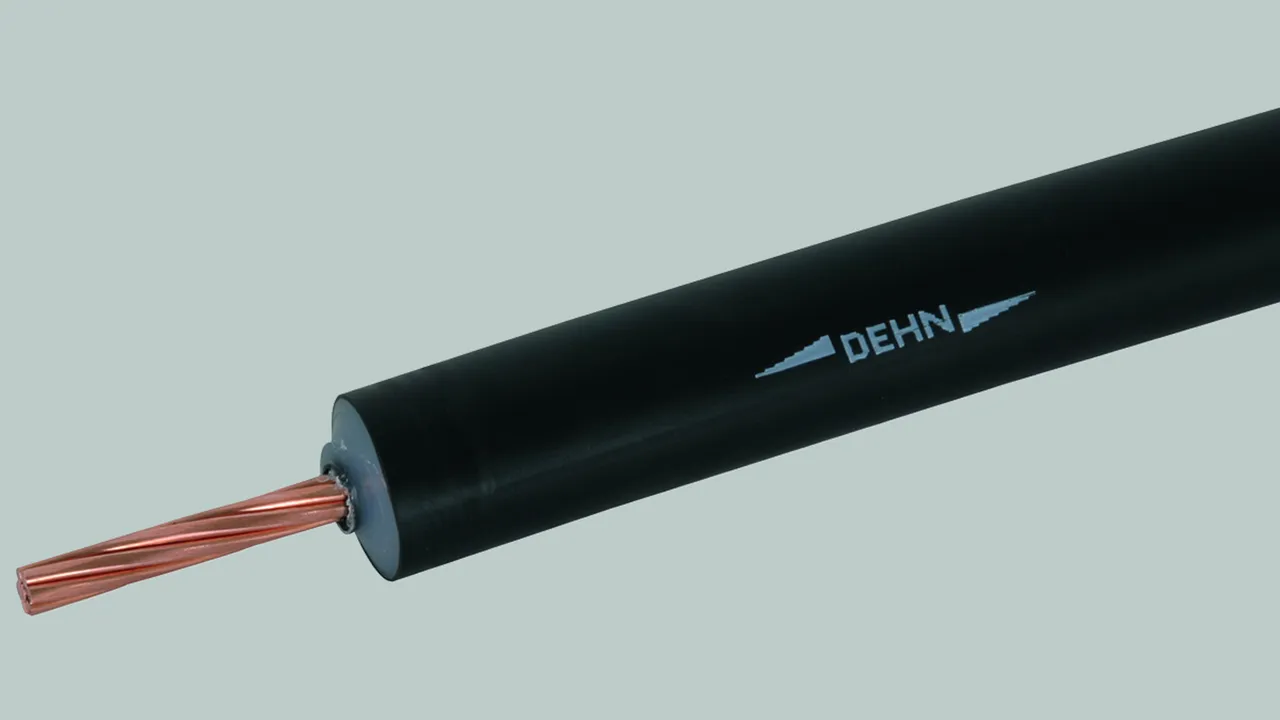

Conduttura HVI (su bobina)
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 20 L100M SW M
Art.: 819135
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819135 was added to Notepad.

Go to Notepad

Product 819135 was added to the cart.

Go to Web-Shop

Part No. 819136 HVI LO 75 23 L100M GR M

GTIN 4013364147140, Customs tariff No. (EU): 85446010, Gross weight: 630.00 g/m, PU: 100.00 m

Images

Additional information

Conduttura HVI (su bobina)
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 23 L100M GR M
Art.: 819136
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819136 was added to Notepad.

Go to Notepad

Product 819136 was added to the cart.

Go to Web-Shop

Part No. 819138 HVI LO 75 20 L500M SW M

GTIN 4013364434523, Customs tariff No. (EU): 85446010, Gross weight: 488.00 g/m, PU: 500.00 m

Images

Additional information

Conduttura HVI (su bobina) colore nero
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 20 L500M SW M
Art.: 819138
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819138 was added to Notepad.

Go to Notepad

Product 819138 was added to the cart.

Go to Web-Shop

Part No. 819110 HVI LO 75 23 L400M GR M

GTIN 4013364436008, Customs tariff No. (EU): 85446010, Gross weight: 630.00 g/m, PU: 400.00 m

Images

Additional information

Conduttura HVI (su bobina)
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente
di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 23 L400M GR M
Art.: 819110
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819110 was added to Notepad.

Go to Notepad

Product 819110 was added to the cart.

Go to Web-Shop

Conduttura HVI long (tagliata)

Conduttura HVI long per l'assemblaggio in loco. La conduttura viene fornita come elemento di unione.
Indicare la lunghezza della conduttura al momento dell'ordine (multipli di 0,5 m).

2 Products

Part No. 819131 HVI LO 75 20 L... SW M

GTIN 4013364223189, Customs tariff No. (EU): 85446010, Gross weight: 4.22 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI long (tagliata) colore nero
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Conduttura tagliata 6,0 - 70,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: nero ●
Diametro Ø conduttura: 20 mm
Ordine minimo : 6 m
Ordine massimo: 70 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 20 L... SW M
Art.: 819131
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 20 mm
Ordine minimo 6 m
Ordine massimo 70 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819131 was added to Notepad.

Go to Notepad

Product 819131 was added to the cart.

Go to Web-Shop

Part No. 819132 HVI LO 75 23 L... GR M

GTIN 4013364223172, Customs tariff No. (EU): 85446010, Gross weight: 4.95 kg, PU: 1.00 pz.

Images

Additional information

Conduttura HVI long (tagliata) colore grigio
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 75 cm (in aria)
oppure s ≤ 150 cm (muratura)
Stabilizzato ai raggi UV e resistente alle intemperie
Conduttura tagliata 6,0 - 60,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Colore conduttura: grigio ●
Diametro Ø conduttura: 23 mm
Ordine minimo : 6 m
Ordine massimo: 60 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO 75 23 L... GR M
Art.: 819132
o similare.

Certificates



Technical data

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura grigio ●
Diametro Ø conduttura 23 mm
Ordine minimo 6 m
Ordine massimo 60 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819132 was added to Notepad.

Go to Notepad

Product 819132 was added to the cart.

Go to Web-Shop
back to top
