Tubi portanti per conduttura HVI long

Tubo portante con terminale interno ed elemento a molla per l'equipotenzialità.

Con punta di captazione

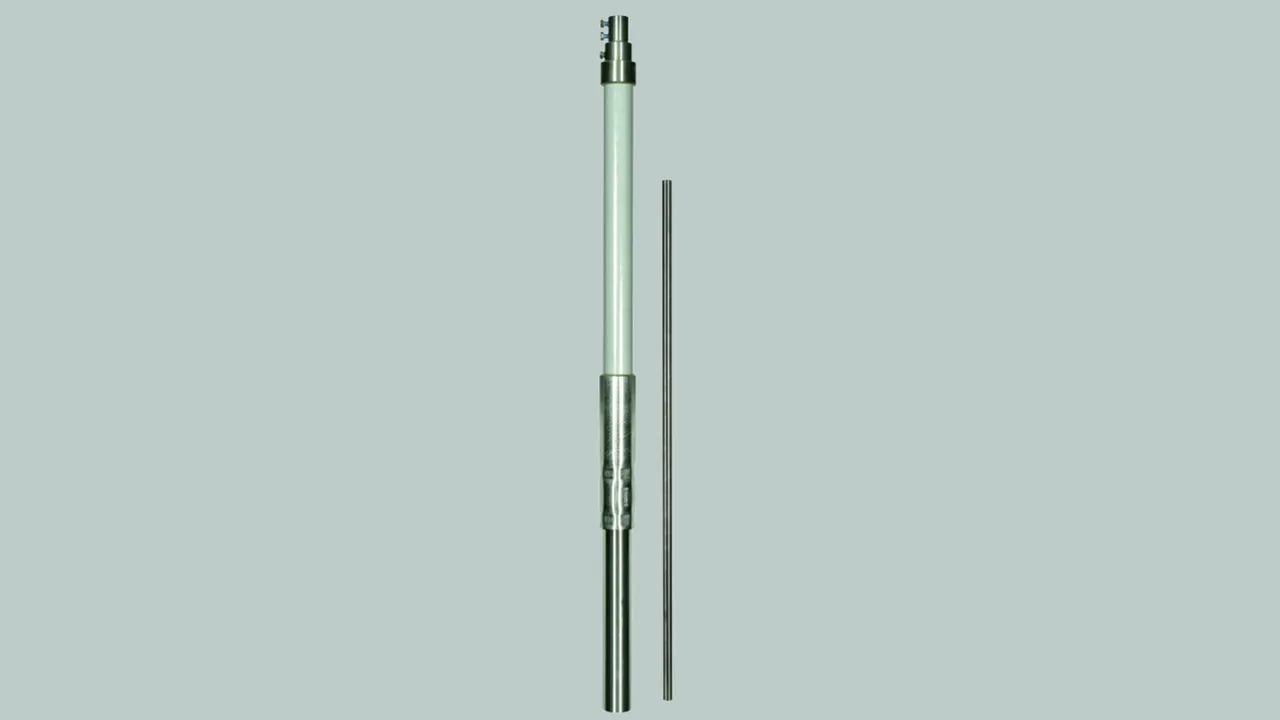

Tubo portante con terminale interno ed elemento a molla per l'equipotenzialità.
Punta di captazione in acciaio INOX, Ø10 mm, lunghezza 1000 mm.

4 Products

Part No. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Customs tariff No. (EU): 85389099, Gross weight: 5.60 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione 3200 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 237 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 1 HVI all’esterno) 222 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 4 HVI all’esterno) 194 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK AL
Art.: 105330
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 3500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105330 was added to Notepad.

Go to Notepad

Product 105330 was added to the cart.

Go to Web-Shop

Part No. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Customs tariff No. (EU): 85389099, Gross weight: 8.25 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione 4700 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 237 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 1 HVI all’esterno) 184 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 4 HVI all’esterno) 149 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK AL
Art.: 105332
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 4000 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105332 was added to Notepad.

Go to Notepad

Product 105332 was added to the cart.

Go to Web-Shop

Part No. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Customs tariff No. (EU): 85389099, Gross weight: 10.10 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione 3200 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da parti elettricamente conduttive
secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 231 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI all’interno) 231 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 1 HVI all’esterno) 226 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 4 HVI all’esterno) 197 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FSP1000 IP HVI GFK V2A
Art.: 105314
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 3500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105314 was added to Notepad.

Go to Notepad

Product 105314 was added to the cart.

Go to Web-Shop

Part No. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Customs tariff No. (EU): 85389099, Gross weight: 15.60 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione 4700 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 231 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: GFK / NIRO
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI all’interno) 231 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 1 HVI all’esterno) 186 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 4000 mm, 4 HVI all’esterno) 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FSP1000 IP HVI GFK V2A
Art.: 105316
o similare.

Certificates



Technical data

Materiale tubo portante GFK / NIRO
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 4000 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105316 was added to Notepad.

Go to Notepad

Product 105316 was added to the cart.

Go to Web-Shop

Con asta di captazione

Tubo portante con terminale interno ed elemento a molla per l'equipotenzialità.
Asta di captazione Ø22 / 16 / 10 mm, lunghezza 2500 mm.

4 Products

Part No. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Customs tariff No. (EU): 85389099, Gross weight: 6.12 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione 3200 mm PRFV/INOX
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 189 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI all’interno) 189 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 1 HVI all’esterno) 173 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 4 HVI all’esterno) 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK AL
Art.: 105331
o similare.

Certificates



Technical data

Materiale asta di captazione Al
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 5000 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105331 was added to Notepad.

Go to Notepad

Product 105331 was added to the cart.

Go to Web-Shop

Part No. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Customs tariff No. (EU): 85389099, Gross weight: 8.51 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione 4700 mm PRFV/INOX
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long, per il rispetto
della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 184 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI all’interno) 184 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 1 HVI all’esterno) 149 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 4 HVI all’esterno) 137 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK AL
Art.: 105333
o similare.

Certificates



Technical data

Materiale asta di captazione Al
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 5500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105333 was added to Notepad.

Go to Notepad

Product 105333 was added to the cart.

Go to Web-Shop

Part No. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Customs tariff No. (EU): 85389099, Gross weight: 12.00 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione 3200 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 186 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI all’interno) 186 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 1 HVI all’esterno) 169 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 4 HVI all’esterno) 149 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS22 2500 IP HVI GFK V2A
Art.: 105315
o similare.

Certificates



Technical data

Materiale asta di captazione INOX
Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 5000 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105315 was added to Notepad.

Go to Notepad

Product 105315 was added to the cart.

Go to Web-Shop

Part No. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Customs tariff No. (EU): 85389099, Gross weight: 17.12 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione 4700 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 185 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI all’interno) 185 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 1 HVI all’esterno) 149 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 4 HVI all’esterno) 137 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS22 2500 IP HVI GFK V2A
Art.: 105317
o similare.

Certificates



Technical data

Materiale asta di captazione INOX
Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Max. lunghezza libera con punta di captazione (montaggio a parete) 5500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105317 was added to Notepad.

Go to Notepad

Product 105317 was added to the cart.

Go to Web-Shop

Con punta di captazione e uscita laterale

Tubo portante con terminale interno ed elemento a molla per l'equipotenzialità.
Punta di captazione in acciaio INOX, Ø10 mm, lunghezza 1000 mm.

4 Products

Part No. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Customs tariff No. (EU): 85389099, Gross weight: 5.42 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK AL
Art.: 105325
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105325 was added to Notepad.

Go to Notepad

Product 105325 was added to the cart.

Go to Web-Shop

Part No. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Customs tariff No. (EU): 85389099, Gross weight: 8.15 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK AL
Art.: 105327
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105327 was added to Notepad.

Go to Notepad

Product 105327 was added to the cart.

Go to Web-Shop

Part No. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Customs tariff No. (EU): 85389099, Gross weight: 9.90 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS1000 IP SA HVI GFK V2A
Art.: 105336
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105336 was added to Notepad.

Go to Notepad

Product 105336 was added to the cart.

Go to Web-Shop

Part No. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Customs tariff No. (EU): 85389099, Gross weight: 15.13 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con punta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS1000 IP SA HVI GFK V2A
Art.: 105338
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105338 was added to Notepad.

Go to Notepad

Product 105338 was added to the cart.

Go to Web-Shop

Con asta di captazione e uscita laterale

Tubo portante con terminale interno ed elemento a molla per l'equipotenzialità.
Asta di captazione Ø22 / 16 / 10 mm, lunghezza 2500 mm.

4 Products

Part No. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Customs tariff No. (EU): 85389099, Gross weight: 5.82 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK AL
Art.: 105326
o similare.

Certificates



Technical data

Materiale asta di captazione Al
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105326 was added to Notepad.

Go to Notepad

Product 105326 was added to the cart.

Go to Web-Shop

Part No. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Customs tariff No. (EU): 85389099, Gross weight: 8.34 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/Al con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK AL
Art.: 105328
o similare.

Certificates



Technical data

Materiale asta di captazione Al
Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105328 was added to Notepad.

Go to Notepad

Product 105328 was added to the cart.

Go to Web-Shop

Part No. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Customs tariff No. (EU): 85389099, Gross weight: 11.64 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3200 FS2500 IP SA HVI GFK V2A
Art.: 105337
o similare.

Certificates



Technical data

Materiale asta di captazione INOX
Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105337 was added to Notepad.

Go to Notepad

Product 105337 was added to the cart.

Go to Web-Shop

Part No. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Customs tariff No. (EU): 85389099, Gross weight: 16.90 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante per conduttura HVI long con asta di captazione e uscita laterale
Tubi portanti PRFV/INOX con uscita laterale, connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø esterno: 50 mm
Lunghezza isolamento : 1535 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 4700 FS2500 IP SA HVI GFK V2A
Art.: 105339
o similare.

Certificates



Technical data

Materiale asta di captazione INOX
Materiale tubo portante PRFV / INOX
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Lunghezza isolamento 1535 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105339 was added to Notepad.

Go to Notepad

Product 105339 was added to the cart.

Go to Web-Shop
back to top
