Elementi di connessione per conduttura HVI long

Set di fissaggio per conduttura HVI long Ø20 mm per posa interna al tubo

Elementi di connessione per attestare la conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri parti della protezione esterna dai fulmini o dell’impianto di messa a terra (sono compresi due tubi termorestringenti).

Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI long.

1 Product

Part No. 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, Customs tariff No. (EU): 85359000, Gross weight: 348.00 g, PU: 1.00 pz.

Images

Additional information

Set di fissaggio per conduttura HVI long Ø20 mm
per posa interna al tub
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF 20 V2A
Art.: 819145
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819145 was added to Notepad.

Go to Notepad

Product 819145 was added to the cart.

Go to Web-Shop

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione) ed elemento di connessione per il collegamento ad altri componenti della protezione esterna dai fulmini o dell’impianto di messa a terra (incl. due tubi termorestringenti).

Questi elementi di connessione possono essere utilizzati solo in combinazione con il set di fissaggio (n. art. 819 294) per i tubi portanti di HVI long.

1 Product

Part No. 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, Customs tariff No. (EU): 85359000, Gross weight: 380.00 g, PU: 1.00 pz.

Images

Additional information

Set di fissaggio per conduttura HVI long Ø20 mm per posa esterna al tubo
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RAV KF 20 V2A
Art.: 819146
o similare.



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819146 was added to Notepad.

Go to Notepad

Product 819146 was added to the cart.

Go to Web-Shop

Elementi di connessione (elemento terminale) per conduttura HVI long Ø20 mm per posa esterna al tubo

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione, incl. un tubo termorestringente).

1 Product

Part No. 819197 AEA KO KF HVI 20 SW V2A

GTIN 4013364222236, Customs tariff No. (EU): 85359000, Gross weight: 195.98 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione (elemento terminale) per la terminazione della conduttura HVI long
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura all’esterno
sul tubo portante (elemento terminale per piastra di connessione, incl. un tubo
termorestringente).
Materiale: INOX
Connessione: filetto M12
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AEA KO KF HVI 20 SW V2A
Art.: 819197
o similare.

Certificates



Technical data

Materiale INOX
Connessione filetto M12
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819197 was added to Notepad.

Go to Notepad

Product 819197 was added to the cart.

Go to Web-Shop

Elementi di connessione per conduttura HVI long Ø20 mm

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura per altre parti della protezione da fulmini esterna o dell’impianto di messa a terra (incl. un tubo termorestringente).

1 Product

Part No. 819199 AE BO10 KF HVI 20 SW V2A

GTIN 4013364222274, Customs tariff No. (EU): 85359000, Gross weight: 196.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione per la terminazione della conduttura HVI long D 20 mm
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura per
altre parti della protezione da fulmini esterna o
dell’impianto di messa a terra (incl. un tubo termorestringente).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 20 SW V2A
Art.: 819199
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819199 was added to Notepad.

Go to Notepad

Product 819199 was added to the cart.

Go to Web-Shop

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità; per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per il collegamento ad altri componenti della protezione dai fulmini esterna o dell’impianto di messa a terra (compresi quattro tubi termorestringenti, 2 neri, 2 grigi).

Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI long.

1 Product

Part No. 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, Customs tariff No. (EU): 85359000, Gross weight: 360.01 g, PU: 1.00 pz.

Images

Additional information

Set di fissaggio per conduttura HVI long Ø23 mm per posa interna al tubo
Elementi di connessione per attestare la conduttura HVI long su entrambe le estremità
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF 23 V2A
Art.: 819147
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819147 was added to Notepad.

Go to Notepad

Product 819147 was added to the cart.

Go to Web-Shop

Set di fissaggio per conduttura HVI long Ø23 mm per posa esterna al tubo

Elementi di connessione per la terminazione della conduttura HVI long su entrambe le estremità, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione) ed elemento di connessione per il collegamento ad altri componenti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. quattro tubi termorestringenti, 2 neri, 2 grigi).
Questi elementi di connessione possono essere utilizzati solo in combinazione con il set di fissaggio (art. n. 819 294) e con i tubi portanti di HVI long.

1 Product

Part No. 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, Customs tariff No. (EU): 85359000, Gross weight: 388.00 g, PU: 1.00 pz.

Images

Additional information

Set di connessione per conduttura HVI long D 23 mm
per posa all’esterno del tubo acciaio inox
Elementi di connessione per la terminazione della
conduttura HVI long su entrambe le estremità;
per la realizzazione della connessione terminale della conduttura
all’esterno sul tubo portante (elemento terminale per piastra di connessione)
ed elemento di connessione per altri componenti della
protezione esterna da fulmini o dell’impianto di messa a terra
(incl. quattro tubi termorestringenti, 2 neri e
2 grigi).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RAV KF 23 V2A
Art.: 819148
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819148 was added to Notepad.

Go to Notepad

Product 819148 was added to the cart.

Go to Web-Shop

Elementi di connessione (elemento terminale) per conduttura HVI long Ø23 mm per posa esterna al tubo

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura all’esterno sul tubo portante (elemento terminale per piastra di connessione, incl. due tubi termorestringenti, 1 nero, 1 grigio).

1 Product

Part No. 819196 AEA KO KF HVI 23 GR V2A

GTIN 4013364222229, Customs tariff No. (EU): 85359000, Gross weight: 195.50 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione (elemento terminale) D 23 mm posa all’esterno del tubo acciaio inox
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura all’esterno
sul tubo portante (elemento terminale per piastra di connessione,
incl. due tubi termorestringenti).
Materiale: INOX
Connessione: filetto M12
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AEA KO KF HVI 23 GR V2A
Art.: 819196
o similare.

Certificates



Technical data

Materiale INOX
Connessione filetto M12
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819196 was added to Notepad.

Go to Notepad

Product 819196 was added to the cart.

Go to Web-Shop

Elementi di connessione per conduttura HVI long Ø23 mm

Elemento di connessione per la terminazione della conduttura HVI long, per la realizzazione della connessione terminale della conduttura per altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. due tubi termorestringenti, 1 nero, 1 grigio).

1 Product

Part No. 819198 AE BO10 KF HVI 23 GR V2A

GTIN 4013364222250, Customs tariff No. (EU): 85359000, Gross weight: 202.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione per conduttura HVI long D 23 mm acciaio inox
Elemento di connessione per la terminazione della conduttura HVI long
per la realizzazione della connessione terminale della conduttura per
altre parti della protezione da fulmini esterna o
dell’impianto di messa a terra (incl. due tubi termorestringenti).
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 23 GR V2A
Art.: 819198
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819198 was added to Notepad.

Go to Notepad

Product 819198 was added to the cart.

Go to Web-Shop

Set di fissaggio per conduttura HVI long nero / grigio

Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo fessurate (Ø 20 mm) per la connessione terminale (comprese due fascette con semigusci di supporto in materiale plastico).

1 Product

Part No. 819294 BFS D61 4X20

GTIN 4013364152571, Customs tariff No. (EU): 85389099, Gross weight: 780.80 g, PU: 1.00 pz.

Images

Additional information

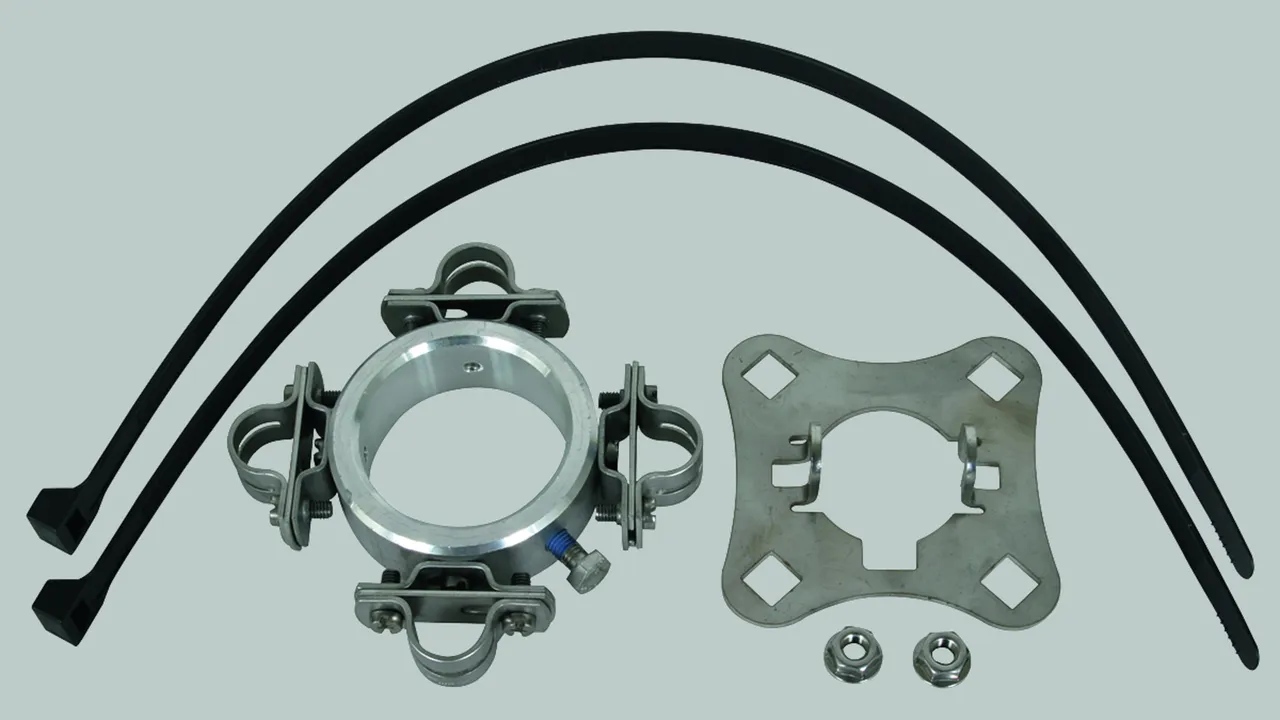

Set di fissaggio per la conduttura HVI long
Set di fissaggio per il montaggio della conduttura HVI long
sui tubi portanti composto da piastra di connessione
(4 passaggi, compresi due dadi zigrinati) e anello di fissaggio
con quattro staffe portafilo a fessura (D 20 mm)
per il terminale (comprese due fascette nella confezione)
Materiale: INOX / Al
Campo di serraggio piastra di connessione: foro quadro 13 mm
Altezza staffa portafilo: 4 x 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS D61 4X20
Art.: 819294
o similare.

Certificates



Technical data

Materiale INOX / Al
Campo di serraggio piastra di connessione foro quadro 13 mm
Altezza staffa portafilo 4 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819294 was added to Notepad.

Go to Notepad

Product 819294 was added to the cart.

Go to Web-Shop

Elemento di connessione PA per conduttura HVI long

Per la riduzione del campo elettrico della conduttura HVI long in prossimità del terminale.
Superficie di contatto a fessura speciale per il contatto elettrico del rivestimento semiconduttore.

1 Product

Part No. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Customs tariff No. (EU): 85359000, Gross weight: 72.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione PA per conduttura HVI long INOX
Elemento di connessione PA per conduttura HVI long per la riduzione
del campo elettrico della conduttura HVI long in prossimità del terminale
Superficie di contatto a fessura speciale
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 20 mm
Connessione foro Ø: 11 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 20 23 AB11 V2A
Art.: 410229
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Ø 20 mm
Connessione foro Ø 11 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410229 was added to Notepad.

Go to Notepad

Product 410229 was added to the cart.

Go to Web-Shop

Piasta di connessione

Piastra di connessione (4 passaggi, compresi due dadi zigrinati) per il montaggio della conduttura HVI long sul tubo portante Ø50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).

1 Product

Part No. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Customs tariff No. (EU): 85389099, Gross weight: 176.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Piasta di connessione INOX
Piastra di connessione (4 passaggi, compresi due dadi zigrinati)
per il montaggio della conduttura HVI long sul
tubo portante D 50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).
Materiale: INOX
Campo di serraggio piastra di connessione: foro quadro 13
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D50 4AE HVI V2A
Art.: 819288
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio piastra di connessione foro quadro 13
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819288 was added to Notepad.

Go to Notepad

Product 819288 was added to the cart.

Go to Web-Shop

Guaina fonoassorbente per tubo portante

1 Product

Part No. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Customs tariff No. (EU): 85389099, Gross weight: 109.60 g, PU: 1.00 pz.

Images

Additional information

Manicotto per tubo portante per la riduzione del rumore
per conduttura HVI long a posa interna
Ø20 mm e Ø23 mm nel tubo portante.
Materiale: Materiale plastico
Utilizzabile per: HVI long nera e HVI long grigia
Diametro Ø conduttura: 20 / 23 mm

Fabbricato: DEHN
Tipo: SCHIRM HVI SCH RED
Art.: 819235
o similare.

Certificates



Technical data

Materiale Materiale plastico
Utilizzabile per HVI long nera e HVI long grigia
Diametro Ø conduttura 20 / 23 mm

Product 819235 was added to Notepad.

Go to Notepad

Product 819235 was added to the cart.

Go to Web-Shop
back to top
