Cable HVI power

Derivador aislado y resistente a la alta tensión para mantener la distancia de separación de partes con conductividad eléctrica. Empleable hasta una distancia de separación equivalente de s ≤ 90 cm (en aire) o s ≤ 180 cm (material de construcción sólido).

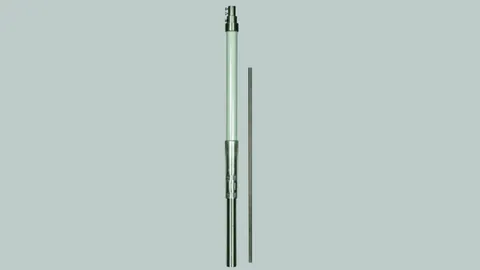

Tubo autosoportado con el cable HVI power

Tendido interior del cable HVI power en el tubo autosoportado con poca superficie expuesta al viento.

Para su utilización hasta una distancia de separación s ≤ 90 cm (en aire) o s ≤ 180 cm (en material de construcción sólido).

Por favor indique la longitud del conductor requerida en el pedido (en múltiplos de 0,5 m).

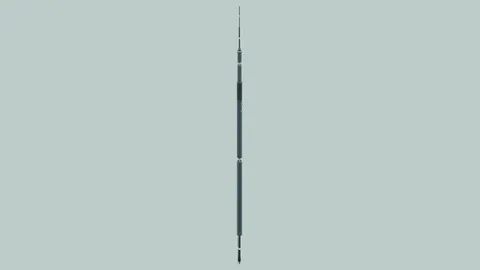

Mástil captador con cable HVI power

Para una longitud máxima libre del elemento captador total de 8,5 m.
Debe hacerse la fijación con tres soportes variables (Art Nº 105 345).
Longitud de transporte 6000 mm.

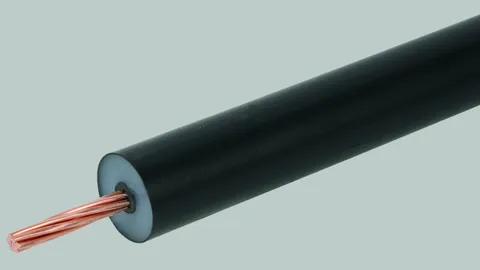

Cable HVI power

Electrodo de dispersión aislado resistente a la alta tensión para asegurar la distancia de separación de las partes con conductividad eléctrica según EN 62305-3 (VDE 0185-305-3).

Para su utilización hasta una distancia de separación s ≤ 90 cm (en aire) o s ≤ 180 cm (en material de construcción sólido).

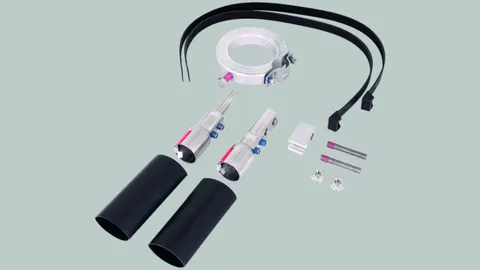

Elementos de conexión para el cable HVI power/cable HVI power long

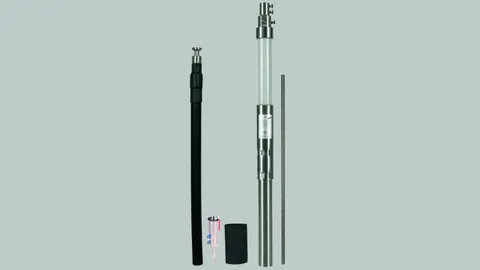

Tubos autosoportados para el cable HVI power/HVI power long

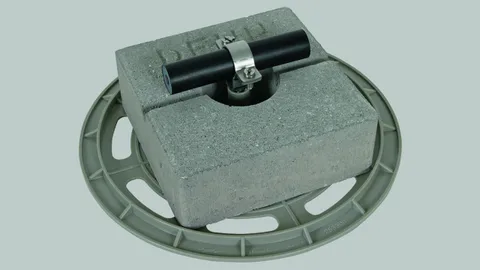

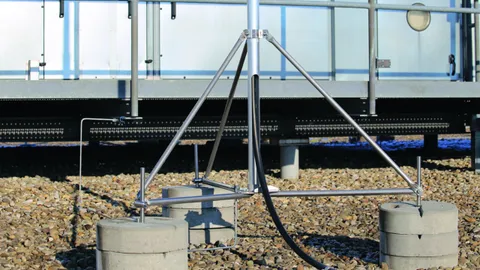

Trípodes para tubos de soporte con salida lateral

Trípodes para alojamiento de tubos autosoportados HVI para cable HVI tendido en el interior/exterior del tubo autosoportado, con caballete de sujeción doble para la conexión de 2 Rd 8-10 mm. Ajuste en la pendiente de tejado hasta máx. 10° con fijación variable en el soporte de la base.

En cada accesorio disponible por separado se encuentran los zócalos de hormigón apilables, la placa protectora y el conjunto de soportes de la base para el alojamiento de más zócalos de hormigón.

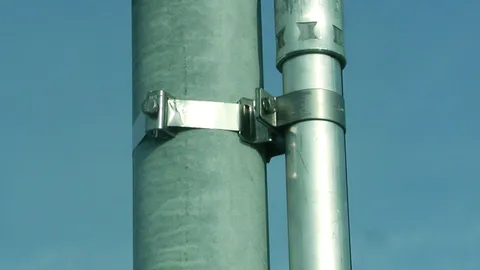

Elementos de fijación para tubos de soporte

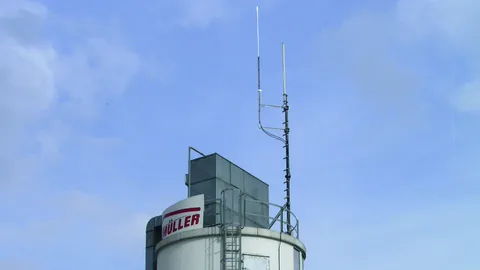

Distanciadores para antenas Omni

Accesorios para los cables HVI power/HVI power long

Soporte de conductores para el cable HVI power en zonas Ex

El producto cable HVI power es apropiado para su utilización en zonas con peligro de explosión de la zona Ex 1 (gases, vapores, mezclas) y de la zona Ex 21 (polvos).
Las condiciones de instalación particulares aseguran que se evite una chispa eléctrica en las piezas metálicas cercanas durante el paso de la corriente de rayo a través del cable HVI power.
Para le tendido del cable HVI power en zonas Ex deben respetarse las normativas en las instrucciones de montaje.

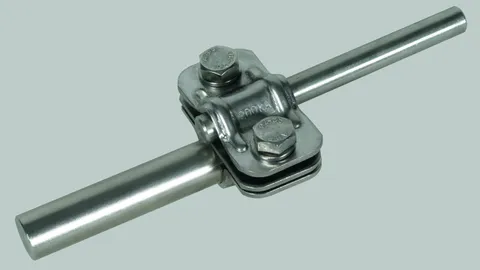

Elementos de construcción para conexión 200 kA (10/350 μs)

Para su utilización en la clase de protección I y II de la instalación de protección contra rayos (LPL I, II).
Bornas probadas de acuerdo con EN 62561-1 (VDE 0185-561-1) con corriente de rayo de 200 kA (10/350 µs).

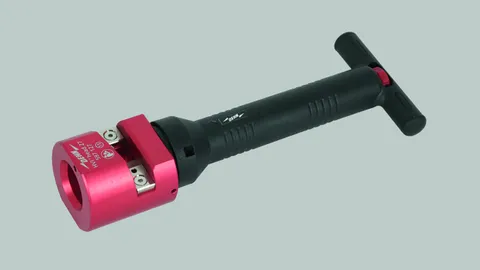

Herramienta pelacables para el cable HVI power

La herramienta se utiliza para pelar el recubrimiento semiconductor y simultáneamente el aislamiento PE del cable HVI power (diámetro exterior 27 mm).
  • La herramienta consta de un mango y diferentes cabezas de corte intercambiables
  • La longitud de pelado del cable HVI power se puede regular en pasos (puntos de fijación) de 0,2 mm por medio de la rueda de ajuste situada en el mango. La longitud ajustada se puede leer en la escala del mismo.
ManejoPosicionar la herramienta con la cabeza de corte en el extremo cortado del cable.El proceso de corte/pelado con la herramienta se efectúa por medio de un movimiento giratorio en sentido de las agujas del reloj y una ligera presión sobre el cable.El montaje de la cabeza de corte en el mango se realiza sin necesidad de herramientas, por medio de un acoplamiento de bayoneta.

Tijeras de cable para los cables HVI

Tijeras de cable para cortar el cable HVI light, HVI (diámetro exterior 20/23 mm) y HVI power (diámetro exterior 27 mm) así como el cable CUI.
Mediante la construcción especial de las tijeras de cable pueden cortarse correctamente también los cables flexibles para simplificar la colocación de los elementos de conexión.
