Distanciadores para antenas Omni

Para diferentes aplicaciones radio se utilizan antenas con una característica de radiación de 360°.
Estas antenas se conocen en el mercado también por el nombre inglés de “Omnidirectional Antennas” antenas Omni. Utilizaciones típicas para antenas Omni son: radio de servicio, redes de seguridad y en algunos caso también tecnología GSM. Estamos en presencia de utilización en tecnología GSM solo cuando hay una carga radio mínima / frecuencia radio.

En las antenas Omni debe tenerse en cuenta que las estructuras metálicas cercanas atenúan su señal. Cuanto más lejos estén estas estructuras de las antenas, menor es su interferencia en la señal.
Para comprender en qué medida interfieren las estructuras metálicas en la señal de estas antenas, se han efectuado, con la empresa Kathrein, Rosenheim, mediciones para los productos de DEHN.

En la instalación de elementos de captación separados para antenas Omni debe tenerse en cuenta que una punta captadora separada cubre la antena a proteger con un ángulo de protección suficiente.
Además debe respetarse una distancia de separación s suficiente.

Details

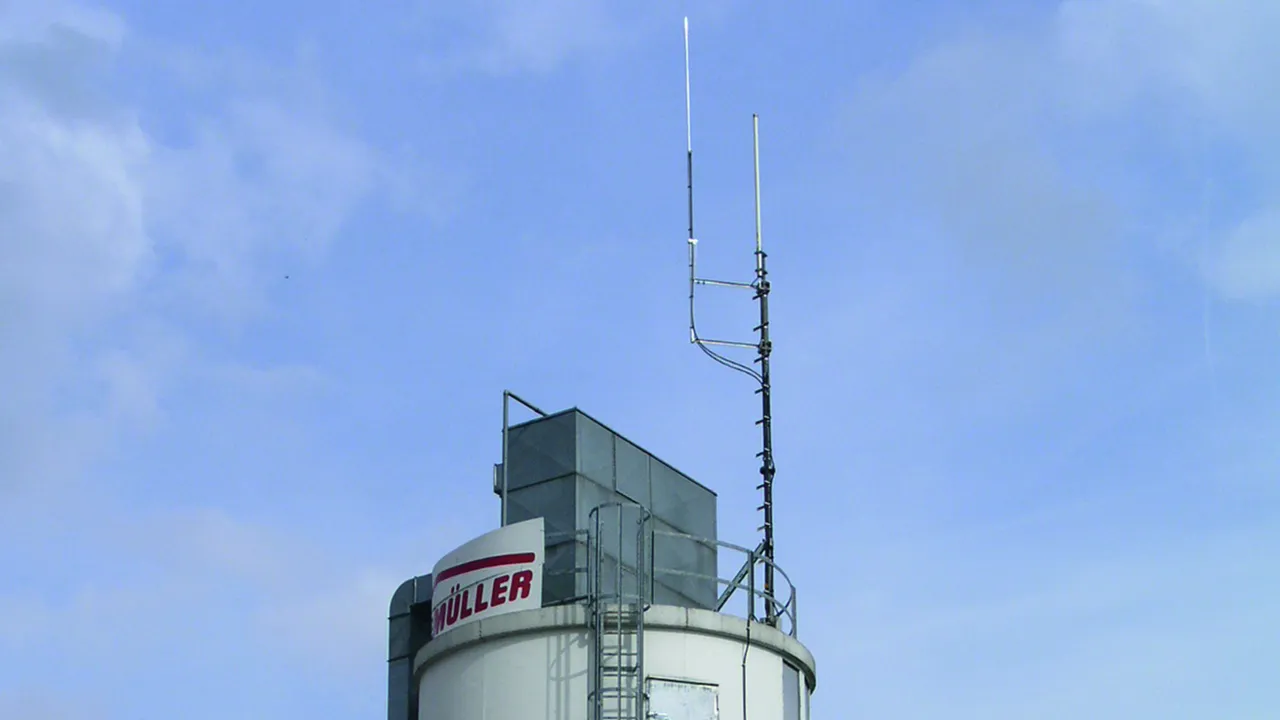

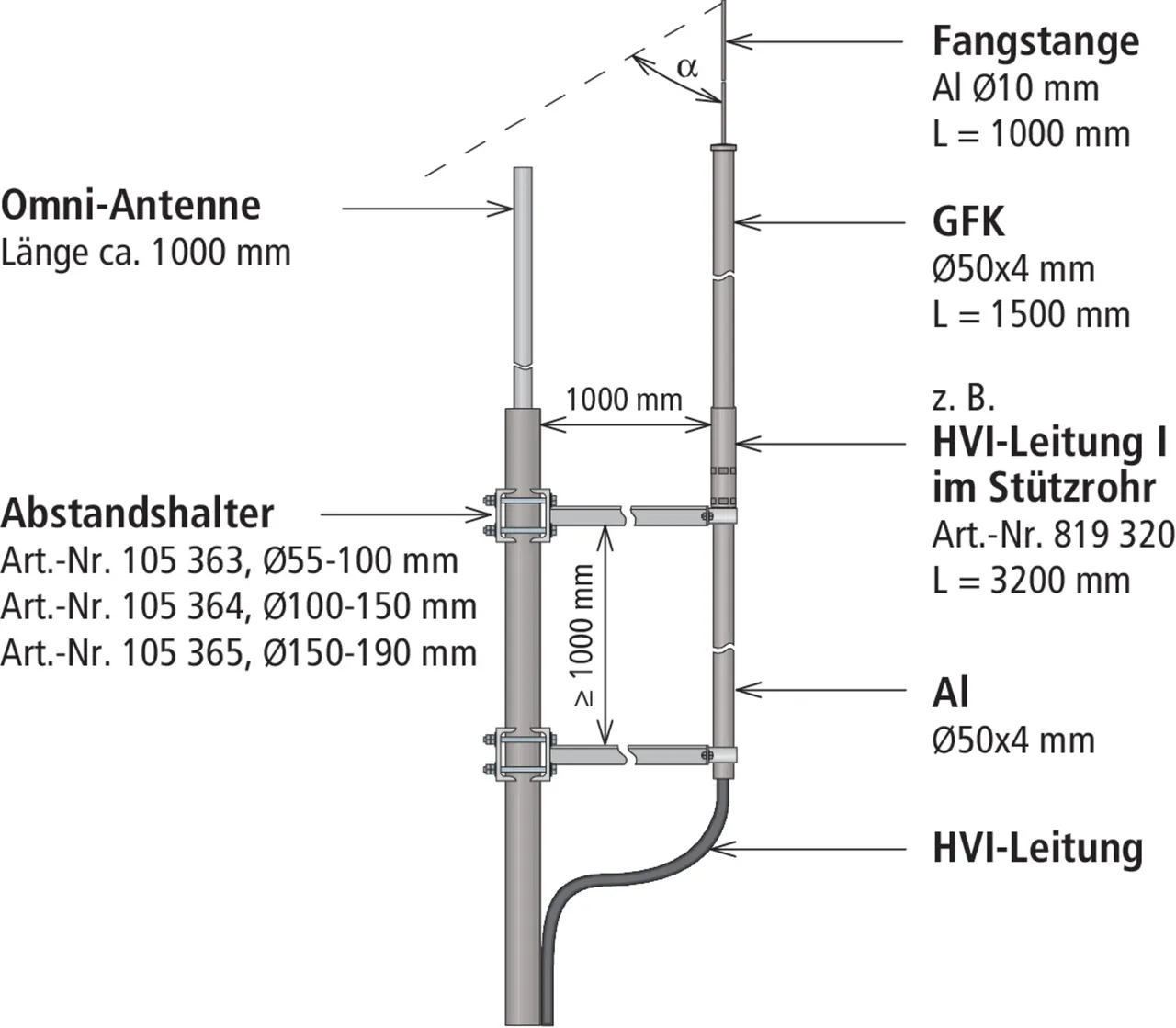

Figura 1: Montaje ejemplar para antena Omni longitud 1000 mm
lorem ipsum

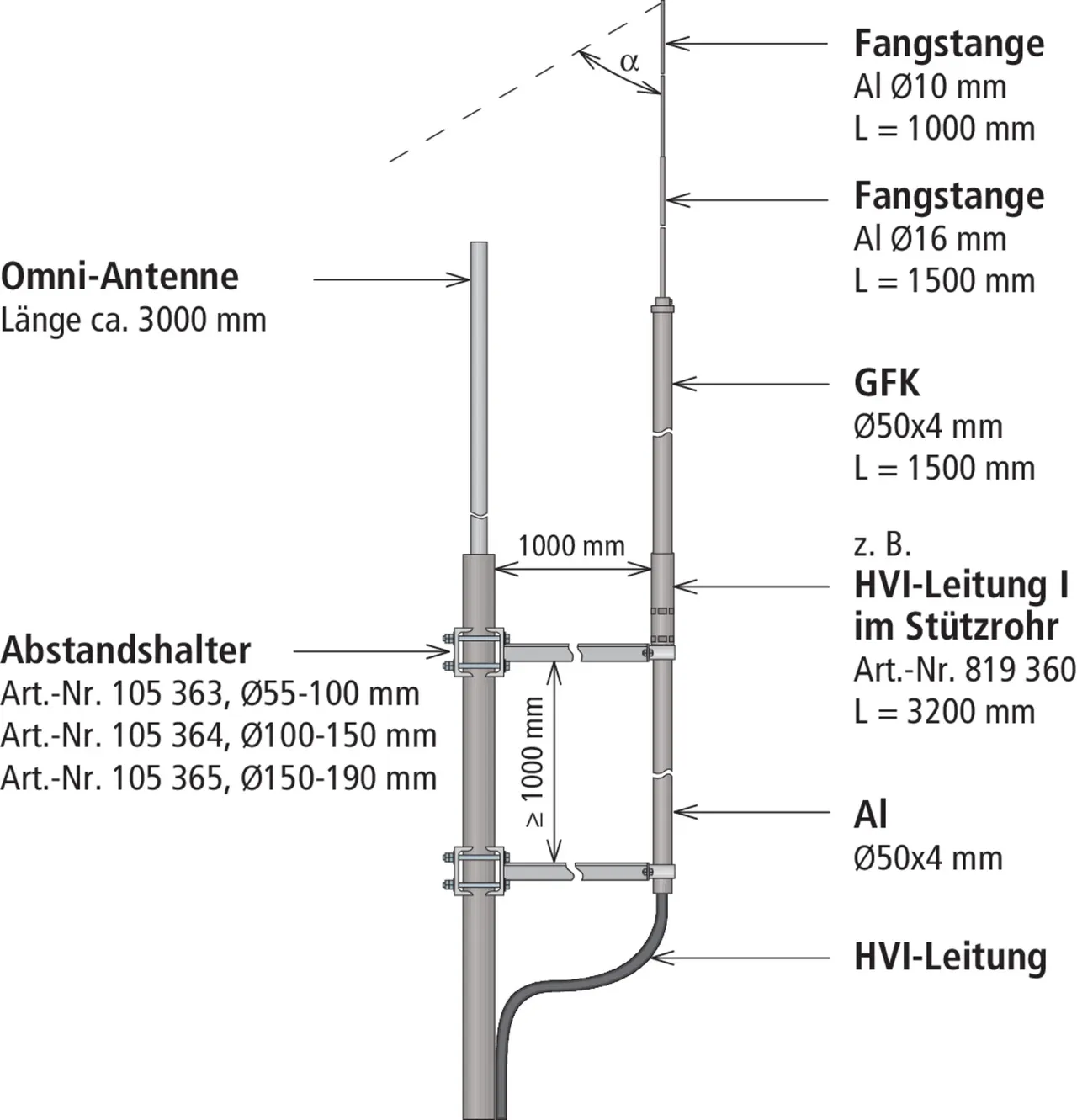

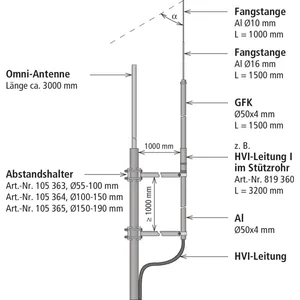

Figura 2: Montaje ejemplar para antena Omni longitud 3000 mm
lorem ipsum

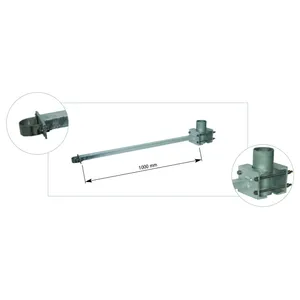

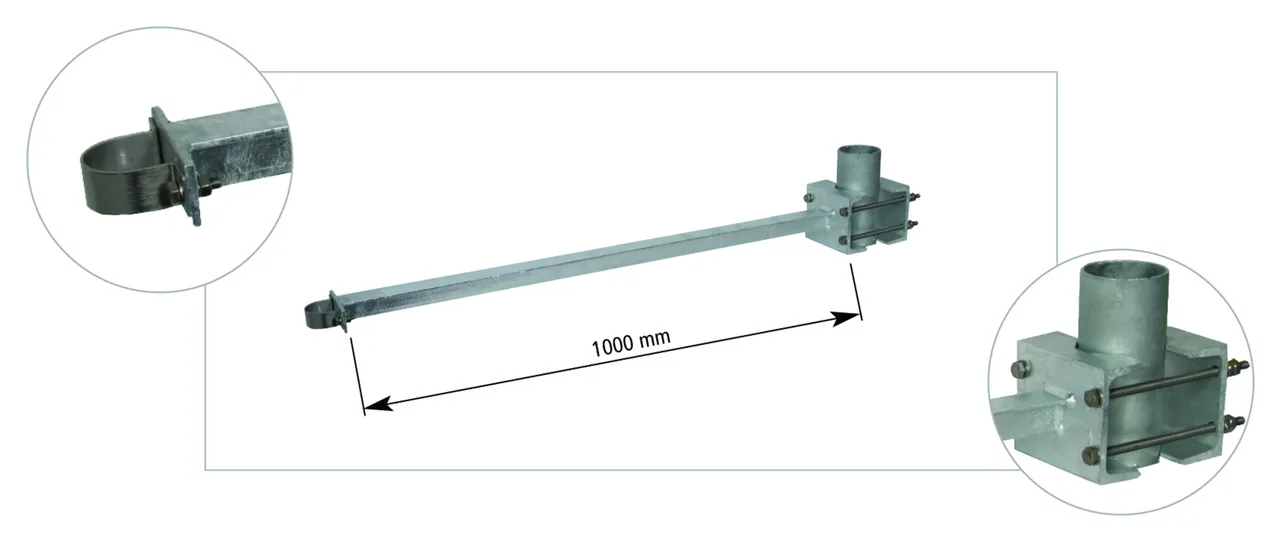

Figura 3: representación detallada del distanciador
lorem ipsum

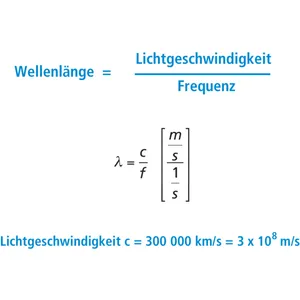

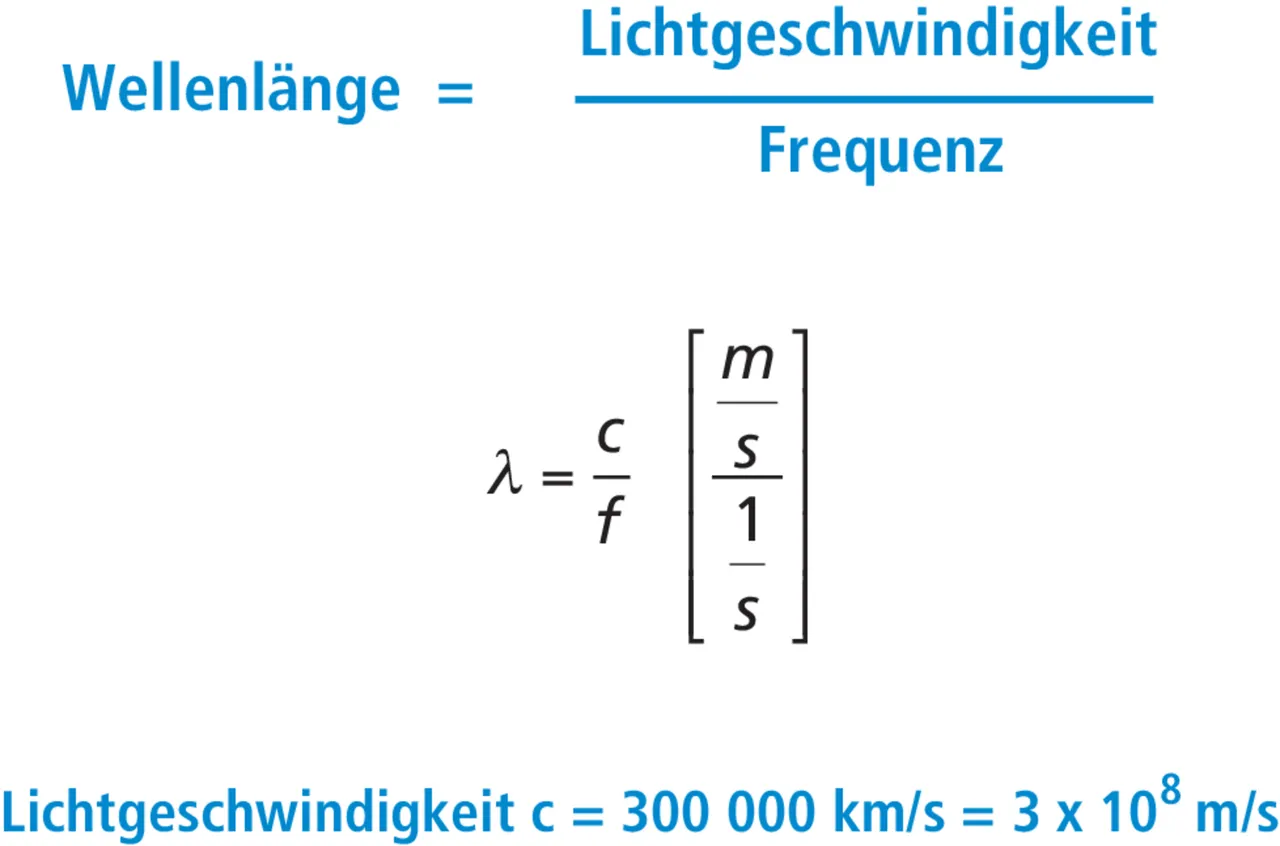

Cálculo de la longitud de onda
lorem ipsum

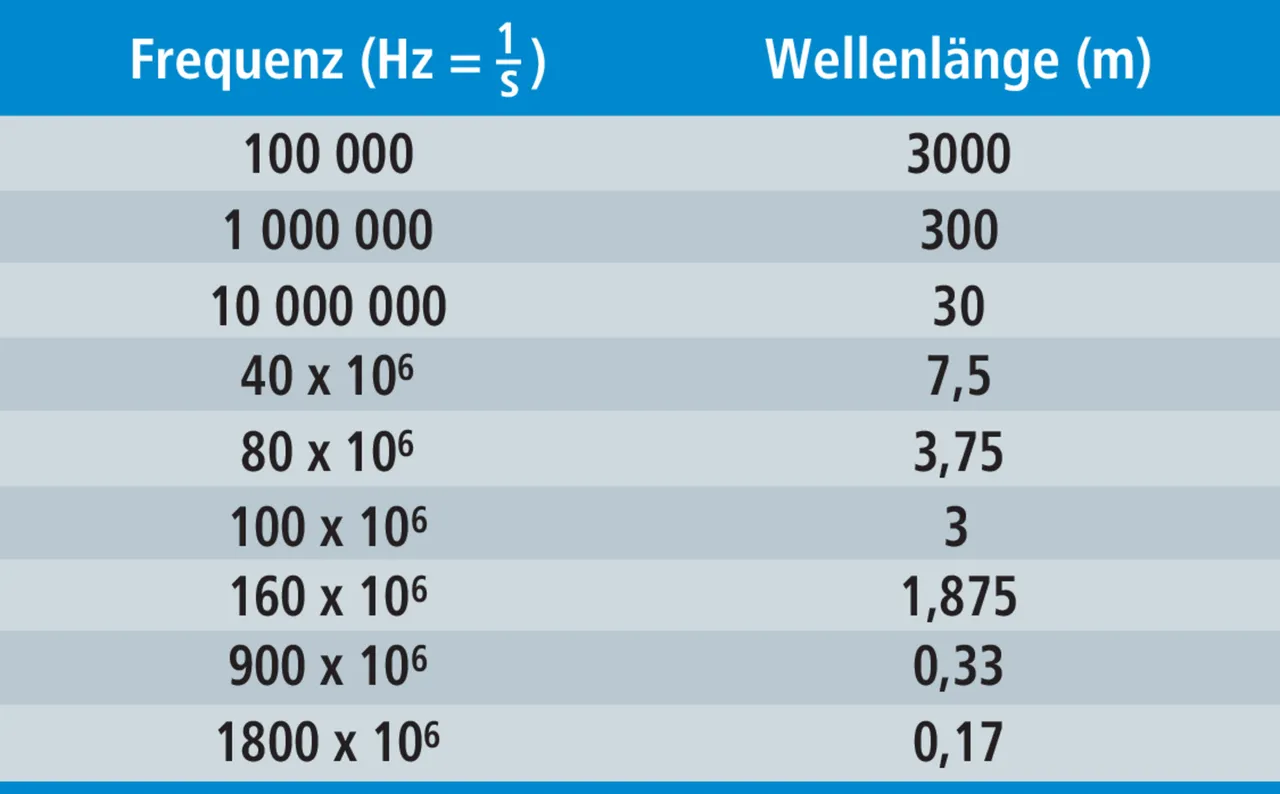

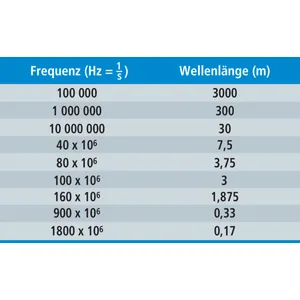

Tabla de visión general
lorem ipsum

Distanciador para tubos de soporte DEHNiso-Combi con tendido del cable HVI en el interior o / y al exterior del tubo, montado al mástil de la antena.

3 Products

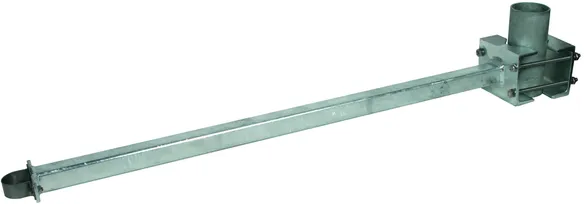

Part No. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Customs tariff No. (EU): 85389099, Gross weight: 8.87 kg, PU: 1.00 unidad(es)

Images

Additional information

Distanciador para las antenas Omni
con margen de apriete de 55-100mm St/tZn
Distanciador para las antenas Omni para fijar
la construcción del tubo autosoportado
a una distancia del mástil de la antena
para los tubos autosoportados DEHNiso-Combi
con el cable HVI power tendido en el interior y/o exterior.
Tienen que montarse mín. dos distanciadores
por tubo autosoportado de la instalación captadora aislada.
Los distanciadores están dimensionados según
el eurocódiogo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Material del soporte/tubo cuadrado : St/tZn
Margen de apriete (Ø mástil): 55-100 mm
Margen de apriete del tubo de soporte: 50 mm
Longitud del distanciador: 1000 mm
Dimensiones: 140 x 120 x 55 mm

Producto DEHN
Tipo: AH D50 1000 D55.100 STTZN
art. no.: 105363
o equivalente



Technical data

Material del soporte/tubo cuadrado St/tZn
Margen de apriete (Ø mástil) 55-100 mm
Margen de apriete del tubo de soporte 50 mm
Longitud del distanciador 1000 mm

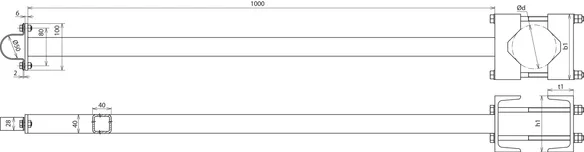

Dimensiones (a1 x l1 y p1) 140 x 120 x 55 mm

Product 105363 was added to Notepad.

Go to Notepad

Product 105363 was added to the cart.

Go to Web-Shop

Part No. 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Customs tariff No. (EU): 85389099, Gross weight: 10.85 kg, PU: 1.00 unidad(es)

Images

Additional information

Distanciador para las antenas Omni
con margen de apriete de 100-150 St/tZn
Distanciador para las antenas Omni para fijar
la construcción del tubo autosoportado
a una distancia del mástil de la antena
para los tubos autosoportados DEHNiso-Combi
con el cable HVI power tendido en el interior y/o exterior.
Tienen que montarse mín. dos distanciadores
por tubo autosoportado de la instalación captadora aislada.
Los distanciadores están dimensionados según
el eurocódiogo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Material del soporte/tubo cuadrado : St/tZn
Margen de apriete (Ø mástil): 100-150 mm
Margen de apriete del tubo de soporte: 50 mm
Longitud del distanciador: 1000 mm
Dimensiones: 190 x 140 x 60 mm

Producto DEHN
Tipo: AH D50 1000 D100.150 STTZN
art. no.: 105364
o equivalente



Technical data

Material del soporte/tubo cuadrado St/tZn
Margen de apriete (Ø mástil) 100-150 mm
Margen de apriete del tubo de soporte 50 mm
Longitud del distanciador 1000 mm
Dimensiones (a1 x l1 y p1) 190 x 140 x 60 mm

Product 105364 was added to Notepad.

Go to Notepad

Product 105364 was added to the cart.

Go to Web-Shop

Part No. 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Customs tariff No. (EU): 85389099, Gross weight: 14.63 kg, PU: 1.00 unidad(es)

Images

Additional information

Distanciador para las antenas Omni
con margen de apriete de 150-190 mm St/tZn
Distanciador para las antenas Omni para fijar
la construcción del tubo autosoportado
a una distancia del mástil de la antena
para los tubos autosoportados DEHNiso-Combi con
el cable HVI power tendido en el interior y/o exterior.
Tienen que montarse mín. dos distanciadores
por tubo autosoportado de la instalación captadora aislada.
Los distanciadores están dimensionados según
el eurocódiogo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Material del soporte/tubo cuadrado : St/tZn
Margen de apriete (Ø mástil): 150-190 mm
Margen de apriete del tubo de soporte: 50 mm
Longitud del distanciador: 1000 mm
Dimensiones: 230 x 180 x 70 mm

Producto DEHN
Tipo: AH D50 1000 D150.190 STTZN
art. no.: 105365
o equivalente



Technical data

Material del soporte/tubo cuadrado St/tZn
Margen de apriete (Ø mástil) 150-190 mm
Margen de apriete del tubo de soporte 50 mm
Longitud del distanciador 1000 mm
Dimensiones (a1 x l1 y p1) 230 x 180 x 70 mm
