Vodič HVI

Vodič s vysokonapěťovou izolací pro zajištění dostatečné vzdálenosti vůči elektricky vodivým částem. Použití až do ekvivalentu dostatečné vzdálenosti s ≤ 75 cm (pro vzduch) nebo s ≤ 150 cm (pevný materiál).

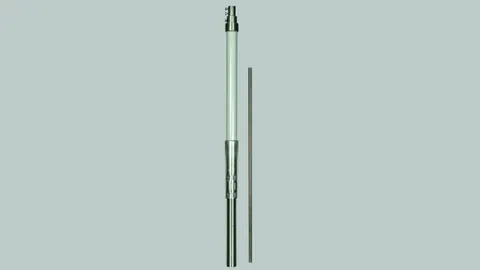

Podpůrné trubky s vodičem HVI

Opticky přizpůsobené provedení díky uložení vodiče HVI do podpůrné trubky, s nízkým větrným odporem.

Použití pro nejvyšší dostatečnou vzdálenost s ≤ 75 cm (pro vzduch) nebo s ≤ 150 cm (pro pevný materiál).

Potřebnou délku vodiče je třeba zadat v objednávce (krok 0,5 m).

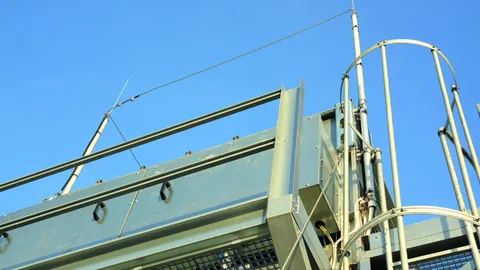

Jímací stožáry s vodičem HVI

Maximální volná délka stožáru je 8,5 m.
Stožár musí být uchycen minimálně 3 držáky (obj. č. 105 345).
Přepravní délka je 6000 mm.

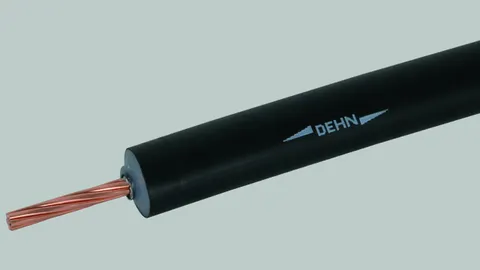

Vodič HVI/HVI long

Vodiče s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti vůči elektrickým a vodivým částem podle ČSN EN 62305.

Použití do ekvivalentní dostatečné vzdálenosti s ≤ 75 cm (vzduch) nebo s ≤ 150 cm (pevný materiál).

Připojovací prvky pro vodič HVI long

Podpůrné trubky pro vodiče HVI long

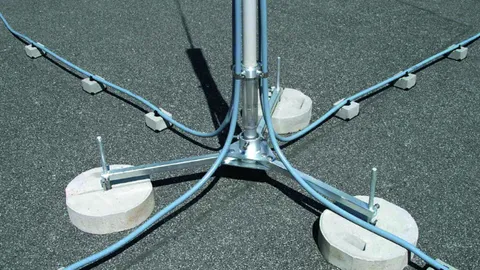

Stojan pro podpůrné trubky bez stranového vývodu

Stojany pro upevnění podpůrných trubek HVI, pro HVI vodiče uložené uvnitř/vně podpůrné trubky, s dvojitou příložkou pro připojení dvou drátů prům. 8 - 10 mm. Přizpůsobení sklonu střechy do max. 10° pomocí sady upevňovacích tyčí pro betonové podstavce.

Stohovatelné betonové podstavce, podložky a sada tyčí pro uchycení betonových podstavců jsou k dispozici samostatně jako příslušenství.

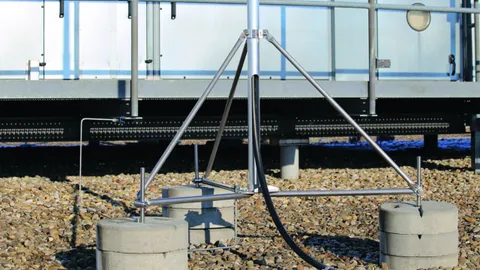

Stojany pro podpůrné trubky se stranovým vývodem

Stojany pro upevnění podpůrných trubek HVI, pro HVI vodiče uložené uvnitř/vně podpůrné trubky, s dvojitou příložkou pro připojení dvou drátů prům. 8 - 10 mm. Přizpůsobení sklonu střechy do max. 10° pomocí sady upevňovacích tyčí pro betonové podstavce.

Stohovatelné betonové podstavce, podložky a sada tyčí pro uchycení betonových podstavců jsou k dispozici samostatně jako příslušenství.

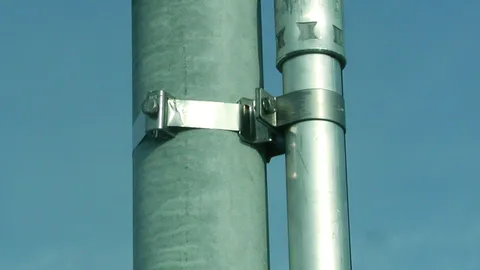

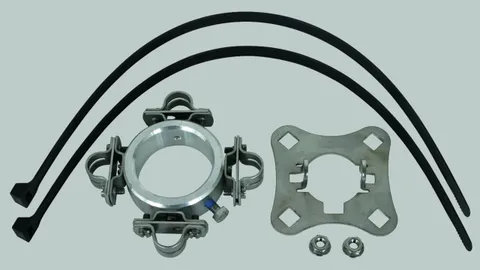

Upevňovací prvky pro podpůrné trubky

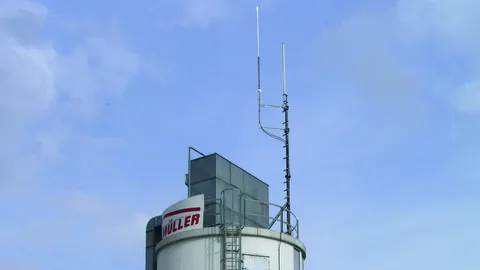

Distanční držáky pro omni antény

Příslušenství pro vodiče HVI a HVI long

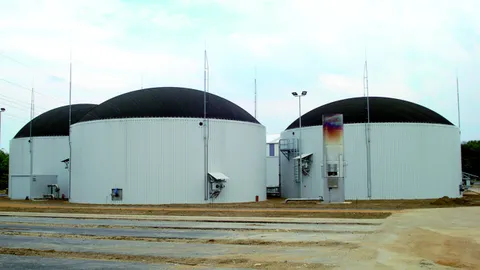

Držáky vedení pro vodiče HVI v prostředí Ex

Vodič HVI je vhodný pro instalaci do prostředí s nebezpečím výbuchu, Ex zóna 1 (plyny, výpary, mlha) nebo Ex zóna 21 (prach).
Zvláštní montážní podmínky zajistí, že při průchodu bleskového proudu vodičem HVI z jeho pláště nepřeskočí elektrické jiskry na blízké kovové součásti.
Při instalaci vodičů HVI v prostředí s nebezpečím výbuchu dbejte montážních pokynů.

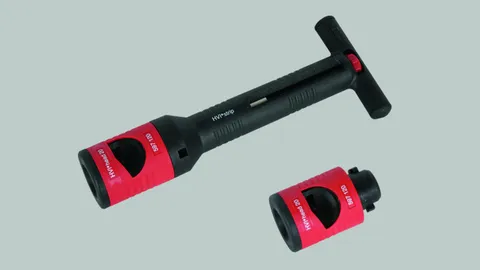

Nářadí na odizolování vodičů HVI light / vodičů HVI light plus / vodičů HVI

Nástroj umožňuje odstranit polovodivý plášť a současně PE izolaci z vodiče HVI light, vodiče HVI (vnější průměr 20 mm).
  • Nástroj tvoří rukojeť s výměnnou hlavou s noži
  • Délku odizolování vodiče HVI light, vodiče HVI light plus, vodiče HVI v krocích po 0,2 mm lze regulovat pomocí krokovacího kolečka na konci rukojeti. Nastavenou délku odizolování lze odečíst na stupnici.
PoužitíNástroj s výměnnou hlavou s noži se nasadí na konec vodiče.Otáčením ve směru hodinových ručiček a lehkým tlakem nástroje se odřízne/odstraní požadovaný kus izolace.Nasazení výměnné hlavy s noži na rukojeť lze provést bez použití nářadí pomocí bajonetové spojky.

Odplášťovací nůž pro vodiče HVI light / vodiče HVI light plus / vodiče HVI

Nůž může být použit k odstranění doplňkové šedé izolace vodičů HVI light a HVI. DEHNhelix se skládá z rukojeti a vyměnitelného třmenu (podle průměru vodiče HVI).

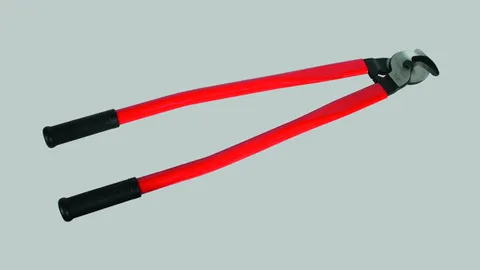

Kabelové nůžky pro vodiče HVI

Kabelové nůžky pro snadné ustřižení vodičů HVI/HVI light (vnější průměr 20/23 mm) a vodičů HVI-power (vnější průměr 27 mm), stejně jako vodičů CUI na požadovanou délku.
Díky speciální konstrukci nůžek mohou být i vícežilové vodiče HVI long a HVI power správně ustřiženy, čímž je usnadněno nasazování připojovacích prvků vodičů HVI.
