Podpůrné trubky pro vodiče HVI long

Podpůrná trubka s vnitřním připojením a pružinovou PA svorkou.

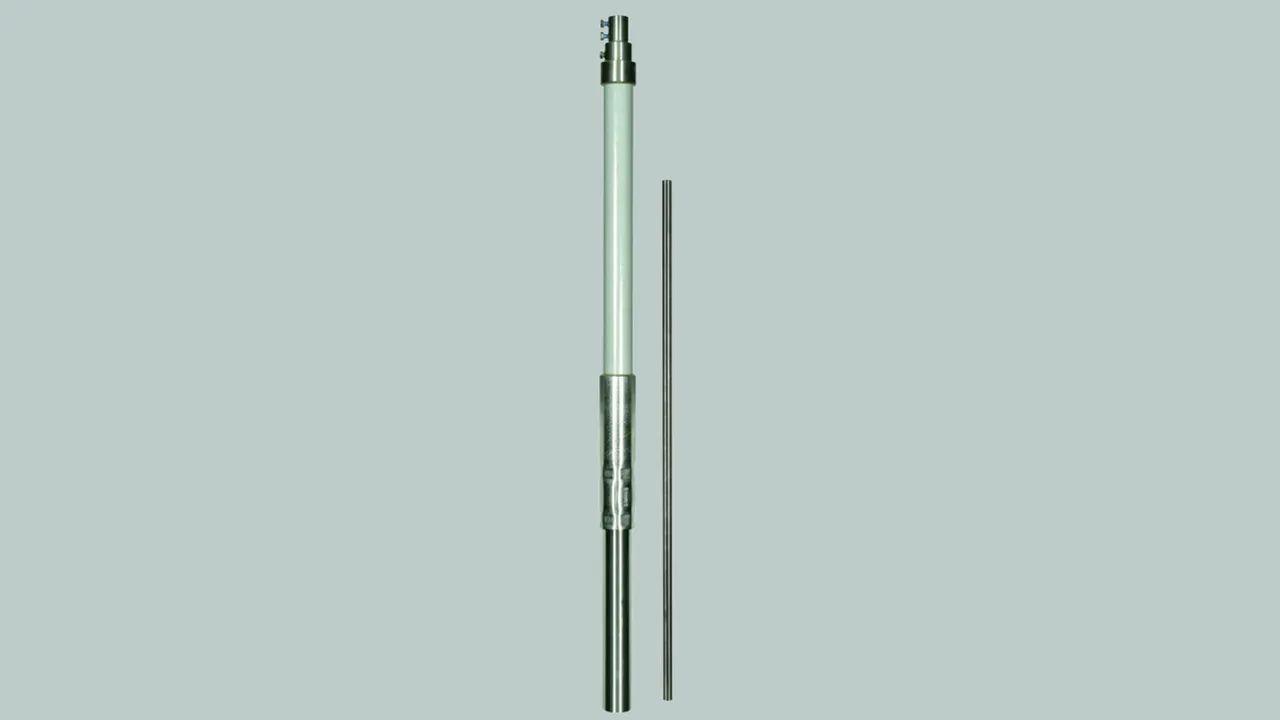

S jímací tyčí krátkou

Podpůrná trubka s vnitřním připojením a pružinovou PA svorkou.
Nerezová jímací tyč, Ø 10 mm, délka 1000 mm.

4 Products

Part No. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Customs tariff No. (EU): 85389099, Gross weight: 5.60 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 3200 mm, GFK/Al
Podpůrná trubka GFK/Al s vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3.
Jímací tyče jsou podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA) dimenzovány
do rychlosti nárazového větru až 237 km/h.
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s nerezovou jímací tyčí Ø 10 mm, délka 1000 mm z nerezi
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
Max. rychlost nárazového větru: (max. volná délka 3500 mm, 1x HVI vnitřní) 237 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 1x HVI vnější) 222 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 4x HVI vnější) 194 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FSP1000 IP HVI GFK AL
Obj. č.: 105330
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 3500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105330 was added to Notepad.

Go to Notepad

Product 105330 was added to the cart.

Go to Web-Shop

Part No. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Customs tariff No. (EU): 85389099, Gross weight: 8.25 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 4700 mm, GFK/Al
Podpůrná trubka GFK/Al s vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3.
Jímací tyče jsou podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA) dimenzovány
do rychlosti nárazového větru až 237 km/h.
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s nerezovou jímací tyčí Ø 10 mm, délka 1000 mm z nerezi
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 4000 mm
Max. rychlost nárazového větru: (max. volná délka 4000 mm, 1x HVI vnitřní) 237 km/h
Max. rychlost nárazového větru : (max. volná délka 4000 mm, 1x HVI vnější) 184 km/h
Max. rychlost nárazového větru : (max. volná délka 4000 mm, 4x HVI vnější) 149 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FSP1000 IP HVI GFK AL
Obj. č.: 105332
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 4000 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105332 was added to Notepad.

Go to Notepad

Product 105332 was added to the cart.

Go to Web-Shop

Part No. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Customs tariff No. (EU): 85389099, Gross weight: 10.10 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímacím hrotem, délka 3200 mm, GFK/nerez
Podpůrná trubka GFK/nerez s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long,
k dodržení dostatečné vzdálenosti vůči elektricky vodivým částem
podle DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 231 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinované s jímacím hrotem Ø 10 mm, délka 1000 mm, nerez
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
Max. rychlost nárazového větru: (max. volná délka 3500 mm, 1x HVI vnitřní) 231 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 1x HVI vnější) 226 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 4x HVI vnější) 197 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FSP1000 IP HVI GFK V2A
Obj. č.: 105314
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 3500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105314 was added to Notepad.

Go to Notepad

Product 105314 was added to the cart.

Go to Web-Shop

Part No. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Customs tariff No. (EU): 85389099, Gross weight: 15.60 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímacím hrotem, délka 4700 mm, GFK/nerez
Podpůrná trubka GFK/nerez s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long,
k dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 231 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinované s jímacím hrotem Ø 10 mm, délka 1000 mm, nerez
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 4000 mm
Max. rychlost nárazového větru: (max. volná délka 4000 mm, 1x HVI vnitřní) 231 km/h
Max. rychlost nárazového větru : (max. volná délka 4000 mm, 1x HVI vnější) 186 km/h
Max. rychlost nárazového větru : (max. volná délka 4000 mm, 4x HVI vnější) 151 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FSP1000 IP HVI GFK V2A
Obj. č.: 105316
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 4000 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105316 was added to Notepad.

Go to Notepad

Product 105316 was added to the cart.

Go to Web-Shop

S jímací tyčí dlouhou

Podpůrná trubka s vnitřním připojením a pružinovou PA svorkou.
Jímací tyč Ø 22 / 16 / 10 mm, délka 2500 mm.

4 Products

Part No. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Customs tariff No. (EU): 85389099, Gross weight: 6.12 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 3200 mm, GFK/nerez
Podpůrné trubky GFK/Al s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long,
k dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 189 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinované s jímací tyčí Ø 22/16/10 mm, délka 2500 mm z hliníku
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
Max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI vnitřní) 189 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 1x HVI vnější) 173 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 4x HVI vnější) 151 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FS22 2500 IP HVI GFK AL
Obj. č.: 105331
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče Al
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 5000 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105331 was added to Notepad.

Go to Notepad

Product 105331 was added to the cart.

Go to Web-Shop

Part No. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Customs tariff No. (EU): 85389099, Gross weight: 8.51 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 4700 mm, GFK/nerez
Podpůrné trubky GFK/Al s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long, k dodržení
dostatečné vzdálenosti k elektricky
vodivým částem podle DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 184 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinované s jímací tyčí Ø 22/16/10 mm, délka 2500 mm z hliníku
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
Max. rychlost nárazového větru: (max. volná délka 5500 mm, 1x HVI vnitřní) 184 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 1x HVI vnější) 149 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 4x HVI vnější) 137 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FS22 2500 IP HVI GFK AL
Obj. č.: 105333
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče Al
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 5500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105333 was added to Notepad.

Go to Notepad

Product 105333 was added to the cart.

Go to Web-Shop

Part No. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Customs tariff No. (EU): 85389099, Gross weight: 12.00 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 3200 mm, GFK/nerez
Podpůrná trubka GFK/nerez s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long,
k dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 186 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinované s jímací tyčí Ø 22/16/10 mm, délka 2500 mm z nerezu
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
Max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI vnitřní) 186 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 1x HVI vnější) 169 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 4x HVI vnější) 149 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FS22 2500 IP HVI GFK V2A
Obj. č.: 105315
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče nerez
Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 5000 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105315 was added to Notepad.

Go to Notepad

Product 105315 was added to the cart.

Go to Web-Shop

Part No. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Customs tariff No. (EU): 85389099, Gross weight: 17.12 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí, délka 4700 mm, GFK/nerez
Podpůrná trubka GFK/nerez s oblastí koncovky uvnitř trubky
a pružinovou PA svorkou, pro vodič HVI long,
k dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
max. rychlost nárazového větru 185 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinované s jímací tyčí Ø 22/16/10 mm, délka 2500 mm z nerezu
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
Max. rychlost nárazového větru: (max. volná délka 5500 mm, 1x HVI vnitřní) 185 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 1x HVI vnější) 149 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 4x HVI vnější) 137 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FS22 2500 IP HVI GFK V2A
Obj. č.: 105317
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče nerez
Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Max. volná délka s jímací tyčí (montáž na stěnu) 5500 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105317 was added to Notepad.

Go to Notepad

Product 105317 was added to the cart.

Go to Web-Shop

S jímací tyčí krátkou a stranovým vývodem

Podpůrná trubka s vnitřním připojením a pružinovou PA svorkou.
Nerezová jímací tyč, Ø 10 mm, délka 1000 mm.

4 Products

Part No. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Customs tariff No. (EU): 85389099, Gross weight: 5.42 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/Al se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 10 mm, délka 1000 mm z nerezi
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FS1000 IP SA HVI GFK AL
Obj. č.: 105325
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105325 was added to Notepad.

Go to Notepad

Product 105325 was added to the cart.

Go to Web-Shop

Part No. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Customs tariff No. (EU): 85389099, Gross weight: 8.15 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/Al se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 10 mm, délka 1000 mm z nerezi
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FS1000 IP SA HVI GFK AL
Obj. č.: 105327
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105327 was added to Notepad.

Go to Notepad

Product 105327 was added to the cart.

Go to Web-Shop

Part No. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Customs tariff No. (EU): 85389099, Gross weight: 9.90 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/nerez se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 10 mm, délka 1000 mm z nerezi
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FS1000 IP SA HVI GFK V2A
Obj. č.: 105336
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105336 was added to Notepad.

Go to Notepad

Product 105336 was added to the cart.

Go to Web-Shop

Part No. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Customs tariff No. (EU): 85389099, Gross weight: 15.13 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/nerez se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 10 mm, délka 1000 mm z nerezi
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FS1000 IP SA HVI GFK V2A
Obj. č.: 105338
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105338 was added to Notepad.

Go to Notepad

Product 105338 was added to the cart.

Go to Web-Shop

S jímací tyčí dlouhou a stranovým vývodem

Podpůrná trubka s vnitřním připojením a pružinovou PA svorkou.
Jímací tyč Ø 22 / 16 / 10 mm, délka 2500 mm.

4 Products

Part No. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Customs tariff No. (EU): 85389099, Gross weight: 5.82 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/Al se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 22 / 16 / 10 mm, délka 2500 mm z hliníku
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FS2500 IP SA HVI GFK AL
Obj. č.: 105326
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče Al
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105326 was added to Notepad.

Go to Notepad

Product 105326 was added to the cart.

Go to Web-Shop

Part No. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Customs tariff No. (EU): 85389099, Gross weight: 8.34 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/Al se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 22 / 16 / 10 mm, délka 2500 mm z hliníku
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FS2500 IP SA HVI GFK AL
Obj. č.: 105328
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče Al
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105328 was added to Notepad.

Go to Notepad

Product 105328 was added to the cart.

Go to Web-Shop

Part No. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Customs tariff No. (EU): 85389099, Gross weight: 11.64 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/nerez se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 22 / 16 / 10 mm, délka 2500 mm z nerezi
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 3200 FS2500 IP SA HVI GFK V2A
Obj. č.: 105337
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče nerez
Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 3200 mm
Přepravní délka 3200 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105337 was added to Notepad.

Go to Notepad

Product 105337 was added to the cart.

Go to Web-Shop

Part No. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Customs tariff No. (EU): 85389099, Gross weight: 16.90 kg, PU: 1.00 ks

Images

Additional information

Podpůrná trubka pro vodič HVI long s jímací tyčí a stranovým vývodem
Podpůrná trubka GFK/nerez se stranovým vývodem, vnitřním připojením
a pružinovou PA svorkou, pro vodiče HVI long,
pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305.
Podpůrné trubky jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Z umělé hmoty vyztužené skleněnými vlákny (glasfaserverstärkte Kunststoff GFK)
koeficient materiálu km = 0,7
barva světle šedá, UV odolnost, jednodílné provedení
kombinované s jímací tyčí Ø 22 / 16 / 10 mm, délka 2500 mm z nerezi
Materiál podpůrné trubky: GFK/nerez
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Vnější průměr: 50 mm
Délka izolační části: 1535 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 4700 FS2500 IP SA HVI GFK V2A
Obj. č.: 105339
nebo rovnocenný.

Certificates



Technical data

Materiál jímací tyče nerez
Materiál podpůrné trubky GFK/ nerez
Délka podpůrné trubky 4700 mm
Přepravní délka 4700 mm
Vnější průměr 50 mm
Délka izolační části 1535 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105339 was added to Notepad.

Go to Notepad

Product 105339 was added to the cart.

Go to Web-Shop
back to top
