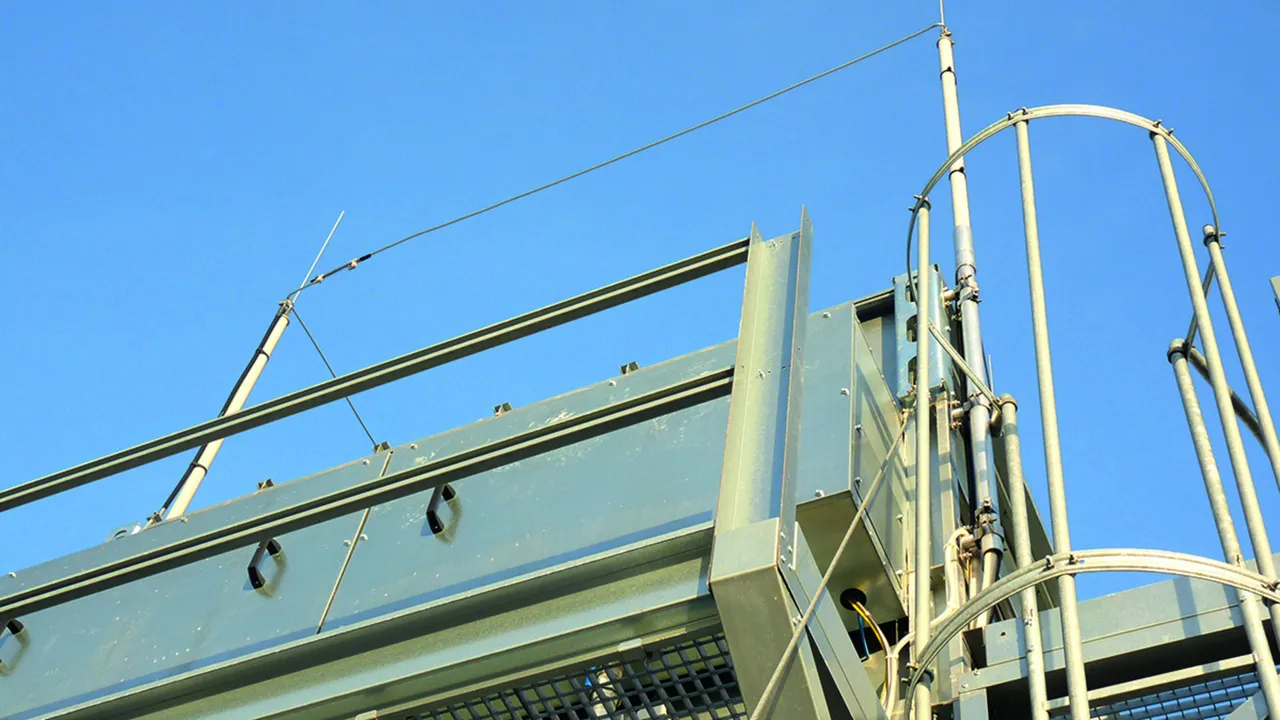

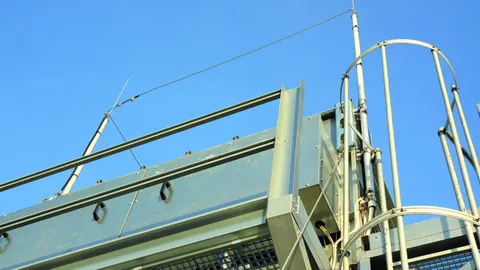

Podpůrné trubky s vodičem HVI

Vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3.
Použití pro nejvyšší dostatečnou vzdálenost s ≤ 75 cm (pro vzduch) nebo s ≤ 150 cm (pro pevný nevodivý materiál).

Opticky přizpůsobené provedení díky uložení vodiče HVI do podpůrné trubky, s nízkým větrným odporem.

Minimální délka pro objednání je 6 nebo 8 m. Potřebnou délku vodiče je třeba zadat v objednávce.
Na základě výroby potvrzené objednávkou (úprava délky vedení) nemůže být vedení vráceno zpět.

Potřebnou délku vodiče je třeba zadat při objednání (krok 0,5 m).

Vodič HVI v podpůrné trubce s krátkou jímací tyčí

S oblastí koncovky uvnitř podpůrné trubky a nerezovou jímací tyčí Ø 10 mm délky 1000 mm.

2 Products

Part No. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364260511, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 ks

Predecessor

Images

Open PDF

Additional information

CAD files

Vodič HVI v podpůrné trubce s jímací tyčí, barva černá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
dimenzovány do rychlosti nárazového větru až 237 km/h.
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm)
a s jedním uzemňovacím prvkem
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
Max. rychlost nárazového větru: (max. volná délka 3500 mm, 1x HVI vnitřní) 237 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 1x HVI vnější) 227 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 4x HVI vnější) 200 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
Obj. č.: 819326
nebo rovnocenný.

Certificates

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	3500 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Barva RAL	přibližně 9011
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	3500 mm
Max. rychlost nárazového větru	(max. volná délka 3500 mm, 1x HVI vnitřní) 237 km/h
Max. rychlost nárazového větru	(max. volná délka 3500 mm, 1x HVI vnější) 227 km/h
Max. rychlost nárazového větru	(max. volná délka 3500 mm, 4x HVI vnější) 200 km/h
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819326 was added to Notepad.

Go to Notepad

Product 819326 was added to the cart.

Go to Web-Shop

Part No. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364241237, Customs tariff No. (EU): 85389099, Gross weight: 10.90 kg, PU: 1.00 ks

Predecessor

Images

Open PDF

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
dimenzovány do rychlosti nárazového větru až 237 km/h.
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm)
a s jedním uzemňovacím prvkem
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 3500 mm
Max. rychlost nárazového větru: (max. volná délka 3500 mm, 1x HVI šedý vnitřní) 237 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 1x HVI šedý vnější) 225 km/h
Max. rychlost nárazového větru : (max. volná délka 3500 mm, 4x HVI šedý vnější) 194 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 IP FSP1000 GFK AL
Obj. č.: 819336
nebo rovnocenný.

Certificates

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	3500 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7035
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	3500 mm
Max. rychlost nárazového větru	(max. volná délka 3500 mm, 1x HVI šedý vnitřní) 237 km/h
Max. rychlost nárazového větru	(max. volná délka 3500 mm, 1x HVI šedý vnější) 225 km/h
Max. rychlost nárazového větru	(max. volná délka 3500 mm, 4x HVI šedý vnější) 194 km/h
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819336 was added to Notepad.

Go to Notepad

Product 819336 was added to the cart.

Go to Web-Shop

Vodič HVI v podpůrné trubce s dlouhou jímací tyčí

S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.

4 Products

Part No. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364260504, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 ks

Predecessor

Images

Open PDF

Additional information

CAD files

Vodič HVI v podpůrné trubce s jímací tyčí Barva černá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 189 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
Max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI vnitřní) 189 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 1x HVI vnější) 176 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 4x HVI vnější) 156 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
Obj. č.: 819328
nebo rovnocenný.

Certificates

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5000 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Barva RAL	přibližně 9011
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5000 mm
Max. rychlost nárazového větru	(max. volná délka 5000 mm, 1x HVI vnitřní) 189 km/h
Max. rychlost nárazového větru	(max. volná délka 5000 mm, 1x HVI vnější) 176 km/h
Max. rychlost nárazového větru	(max. volná délka 5000 mm, 4x HVI vnější) 156 km/h
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819328 was added to Notepad.

Go to Notepad

Product 819328 was added to the cart.

Go to Web-Shop

Part No. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364241244, Customs tariff No. (EU): 85389099, Gross weight: 11.30 kg, PU: 1.00 ks

Predecessor

Images

Open PDF

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí Barva šedá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 189 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5000 mm
Max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI šedý vnitřní) 189 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 1x HVI šedý vnější) 173 km/h
Max. rychlost nárazového větru : (max. volná délka 5000 mm, 4x HVI šedý vnější) 151 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 IP RFS2500 GFK AL
Obj. č.: 819338
nebo rovnocenný.

Certificates

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5000 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7035
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5000 mm
Max. rychlost nárazového větru	(max. volná délka 5000 mm, 1x HVI šedý vnitřní) 189 km/h
Max. rychlost nárazového větru	(max. volná délka 5000 mm, 1x HVI šedý vnější) 173 km/h
Max. rychlost nárazového větru	(max. volná délka 5000 mm, 4x HVI šedý vnější) 151 km/h
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819338 was added to Notepad.

Go to Notepad

Product 819338 was added to the cart.

Go to Web-Shop

Part No. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364260474, Customs tariff No. (EU): 85389099, Gross weight: 11.60 kg, PU: 1.00 ks

Images

Open PDF

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí Barva černá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 184 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
Max. rychlost nárazového větru: (max. volná délka 5500 mm, 1x HVI vnitřní) 184 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 1x HVI vnější) 151 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 4x HVI vnější) 139 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
Obj. č.: 819426
nebo rovnocenný.

Certificates

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5500 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Barva RAL	přibližně 9011
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5500 mm
Max. rychlost nárazového větru	(max. volná délka 5500 mm, 1x HVI vnitřní) 184 km/h
Max. rychlost nárazového větru	(max. volná délka 5500 mm, 1x HVI vnější) 151 km/h
Max. rychlost nárazového větru	(max. volná délka 5500 mm, 4x HVI vnější) 139 km/h
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819426 was added to Notepad.

Go to Notepad

Product 819426 was added to the cart.

Go to Web-Shop

Part No. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364241251, Customs tariff No. (EU): 85389099, Gross weight: 13.80 kg, PU: 1.00 ks

Images

Open PDF

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí Barva šedá
Vodič HVI v podpůrné trubce
izolovaný svodič odolný proti vysokému napětí
pro zajištění dostatečné vzdálenosti vůči
elektricky vodivým částem
podle DIN EN 62305-3 (VDE 0185-305-3)
Ekvivalent dostatečné vzdálenosti s =< 75 cm (pro vzduch)
nebo s =< 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 184 km/h.
Vodič HVI vedený v podpůrné trubce, se speciální
oblastí koncovky uvnitř trubky a jímací tyčí Ø 22/16/10 mm, délka 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Max. volná délka s jímací tyčí (montáž na stěnu): 5500 mm
Max. rychlost nárazového větru: (max. volná délka 5500 mm, 1x HVI šedý vnitřní) 184 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 1x HVI šedý vnější) 149 km/h
Max. rychlost nárazového větru : (max. volná délka 5500 mm, 4x HVI šedý vnější) 137 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR4700 IP RFS2500 GFK AL
Obj. č.: 819438
nebo rovnocenný.

Certificates

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5500 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7035
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Minimální objednací délka	6 m
Max. volná délka s jímací tyčí (montáž na stěnu)	5500 mm
Max. rychlost nárazového větru	(max. volná délka 5500 mm, 1x HVI šedý vnitřní) 184 km/h
Max. rychlost nárazového větru	(max. volná délka 5500 mm, 1x HVI šedý vnější) 149 km/h
Max. rychlost nárazového větru	(max. volná délka 5500 mm, 4x HVI šedý vnější) 137 km/h
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819438 was added to Notepad.

Go to Notepad

Product 819438 was added to the cart.

Go to Web-Shop

Vodič HVI v podpůrné trubce (stranový vývod) s krátkou jímací tyčí a tříramenným stojanem malým

S oblastí koncovky uvnitř podpůrné trubky a nerezovou jímací tyčí Ø 10 mm délky 1000 mm.
S tříramenným stojanem (obj. č. 107 390).

2 Products

Part No. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364260498, Customs tariff No. (EU): 85389099, Gross weight: 19.10 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí, barva černá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm).
S tříramenným stojanem (obj. č. 107 390).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
Obj. č.: 819371
nebo rovnocenný.

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Barva RAL	přibližně 9011
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819371 was added to Notepad.

Go to Notepad

Product 819371 was added to the cart.

Go to Web-Shop

Part No. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364241954, Customs tariff No. (EU): 85389099, Gross weight: 21.30 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm).
S tříramenným stojanem (obj. č. 107 390).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
Obj. č.: 819381
nebo rovnocenný.

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7035
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819381 was added to Notepad.

Go to Notepad

Product 819381 was added to the cart.

Go to Web-Shop

Vodič HVI v podpůrné trubce (stranový vývod) s dlouhou jímací tyčí a tříramenným stojanem malým

S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.
S tříramenným stojanem (obj. č. 107 391).

2 Products

Part No. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364260481, Customs tariff No. (EU): 85389099, Gross weight: 20.10 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí, barva černá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 107 390).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
Obj. č.: 819373
nebo rovnocenný.

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Barva RAL	přibližně 9011
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819373 was added to Notepad.

Go to Notepad

Product 819373 was added to the cart.

Go to Web-Shop

Part No. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364241961, Customs tariff No. (EU): 85389099, Gross weight: 22.30 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 105 790).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 3200 mm
Přepravní délka: 3200 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Poloměr stojanu: 680 mm
Plošné rozměry stojanu: 1175 x 1020 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
Obj. č.: 819383
nebo rovnocenný.

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	3200 mm
Přepravní délka	3200 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7035
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Poloměr stojanu	680 mm
Plošné rozměry stojanu	1175 x 1020 mm
Minimální objednací délka	6 m
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819383 was added to Notepad.

Go to Notepad

Product 819383 was added to the cart.

Go to Web-Shop

Vodič HVI v podpůrné trubce (stranový vývod) s dlouhou jímací tyčí a tříramenným stojanem velkým

S oblastí koncovky uvnitř podpůrné trubky a hliníkovou jímací tyčí Ø 22 / 16 / 10 mm délky 2500 mm.
S tříramenným stojanem (obj. č. 107 391).

2 Products

Part No. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364260450, Customs tariff No. (EU): 85389099, Gross weight: 37.80 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí a tříramenným stojanem velkým
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 107 391).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 20 mm
Barva vodiče: černá ●
Materiál vodiče: Cu
Poloměr stojanu: 1330 mm
Plošné rozměry stojanu: 2300 x 1995 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
Obj. č.: 819473
nebo rovnocenný.

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Poloměr stojanu	1330 mm
Plošné rozměry stojanu	2300 x 1995 mm
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	20 mm
Barva vodiče	černá ●
Materiál vodiče	Cu
Barva RAL	přibližně 9011
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Poloměr stojanu	1330 mm
Plošné rozměry stojanu	2300 x 1995 mm
Minimální objednací délka	6 m
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819473 was added to Notepad.

Go to Notepad

Product 819473 was added to the cart.

Go to Web-Shop

Part No. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364241978, Customs tariff No. (EU): 85389099, Gross weight: 40.00 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI v podpůrné trubce s jímací tyčí a tříramenným stojanem velkým
Vodič HVI v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 75 cm (pro vzduch)
nebo s = ≤ 150 cm (pro pevný materiál).
Podpůrné trubky s vodičem HVI a tříramenný stojan
jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Provedení vodiče HVI s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm).
S tříramenným stojanem (obj. č. 107 391).
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 4700 mm
Přepravní délka: 4700 mm
Průměr vodiče: 23 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Poloměr stojanu: 1330 mm
Plošné rozměry stojanu: 2300 x 1995 mm
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
Obj. č.: 819483
nebo rovnocenný.

Technical data

Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Poloměr stojanu	1330 mm
Plošné rozměry stojanu	2300 x 1995 mm
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	Al
Délka jímací tyče	2500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	4700 mm
Přepravní délka	4700 mm
Vnější průměr	50 mm
Průměr vodiče	23 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7035
Průřez jádra (vícežilové)	19 mm²
Zatížitelnost bleskovým proudem (Klasse/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 75 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	50 x 4 mm
Poloměr stojanu	1330 mm
Plošné rozměry stojanu	2300 x 1995 mm
Minimální objednací délka	6 m
Pevnost v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819483 was added to Notepad.

Go to Notepad

Product 819483 was added to the cart.

Go to Web-Shop

Podpůrné trubky s vodičem HVI

Vodič HVI v podpůrné trubce s krátkou jímací tyčí

Part No. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

You are not authorized to download 819326.stp

You are not authorized to download 819326.igs

You are not authorized to download 819326.jt

You are not authorized to download 819326.dwg

You are not authorized to download 819326_336m_D.dxf

Product 819326 was added to Notepad.

Product 819326 was added to the cart.

Part No. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

You are not authorized to download 819326_336m_D.dxf

Product 819336 was added to Notepad.

Product 819336 was added to the cart.

Vodič HVI v podpůrné trubce s dlouhou jímací tyčí

Part No. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

You are not authorized to download 819328.stp

You are not authorized to download 819328.igs

You are not authorized to download 819328.jt

You are not authorized to download 819328.dwg

You are not authorized to download 819328_338m_D.dxf

Product 819328 was added to Notepad.

Product 819328 was added to the cart.

Part No. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

You are not authorized to download 819328_338m_D.dxf

Product 819338 was added to Notepad.

Product 819338 was added to the cart.

Part No. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

You are not authorized to download 819426_438m_D.dxf

Product 819426 was added to Notepad.

Product 819426 was added to the cart.

Part No. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

You are not authorized to download 819426_438m_D.dxf

Product 819438 was added to Notepad.

Product 819438 was added to the cart.

Vodič HVI v podpůrné trubce (stranový vývod) s krátkou jímací tyčí a tříramenným stojanem malým

Part No. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

You are not authorized to download 819371_819381m_D.dxf

Product 819371 was added to Notepad.

Product 819371 was added to the cart.

Part No. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

You are not authorized to download 819371_819381m_D.dxf

Product 819381 was added to Notepad.

Product 819381 was added to the cart.

Vodič HVI v podpůrné trubce (stranový vývod) s dlouhou jímací tyčí a tříramenným stojanem malým

Part No. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

You are not authorized to download 819373_819383m_D.dxf

Product 819373 was added to Notepad.

Product 819373 was added to the cart.

Part No. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

You are not authorized to download 819373_819383m_D.dxf

Product 819383 was added to Notepad.

Product 819383 was added to the cart.

Vodič HVI v podpůrné trubce (stranový vývod) s dlouhou jímací tyčí a tříramenným stojanem velkým

Part No. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

You are not authorized to download 819473_819483m_D.dxf

Product 819473 was added to Notepad.

Product 819473 was added to the cart.

Part No. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

You are not authorized to download 819473_819483m_D.dxf

Product 819483 was added to Notepad.

Product 819483 was added to the cart.
