Připojovací prvky pro vodič HVI long

Sada připojovacích prvků pro vodič HVI long Ø 20 mm, pro uložení uvnitř podpůrné trubky

Připojovací prvky pro zakončení vodiče HVI long na obou koncích, pro vytvoření koncovky vedení uvnitř podpůrné trubky (hlavice) a připojovací prvek pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu (součástí jsou dvě smršťovací bužírky).

Tyto připojovací prvky mohou být použity pro podpůrné trubky HVI long.

1 Product

Part No. 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, Customs tariff No. (EU): 85359000, Gross weight: 348.00 g, PU: 1.00 ks

Images

Additional information

Sada připojovacích prvků pro vodič HVI long, Ø 20 mm, pro uložení uvnitř podpůrné trubky, nerez
připojovací prvky pro zakončení vodiče HVI long na obou koncích
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LO ASS RIV KF 20 V2A
Obj. č.: 819145
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819145 was added to Notepad.

Go to Notepad

Product 819145 was added to the cart.

Go to Web-Shop

Sada připojovacích prvků pro vodič HVI long Ø 20 mm, pro uložení vně podpůrné trubky

Připojovací prvky pro zakončení vodiče HVI long na obou koncích, pro zajištění oblasti koncovky vně nosné trubky (připojovací prvek pro připojení vodiče na destičku) a připojovací prvek pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu (součástí jsou dvě smršťovací izolace).

Tyto připojovací prvky mohou být použity pouze v kombinaci s upevňovací sadou (obj. č. 819 294) určenou pro připojení vodičů HVI long vně podpůrné trubky.

1 Product

Part No. 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, Customs tariff No. (EU): 85359000, Gross weight: 380.00 g, PU: 1.00 ks

Images

Additional information

Sada připojovacích prvků pro vodič HVI long, Ø 20 mm, pro uložení vně podpůrné trubky, nerez
připojovací prvky pro zakončení vodiče HVI long na obou koncích
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LO ASS RAV KF 20 V2A
Obj. č.: 819146
nebo rovnocenný.



Technical data

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819146 was added to Notepad.

Go to Notepad

Product 819146 was added to the cart.

Go to Web-Shop

Připojovací prvek pro vodič HVI long Ø 20 mm, pro uložení vně podpůrné trubky

Připojovací prvek pro zakončení vodiče HVI long, pro zajištění oblasti koncovky vně nosné trubky (připojovací prvek pro připojení vodiče na destičku, součástí je 1 smršťovací izolace).

1 Product

Part No. 819197 AEA KO KF HVI 20 SW V2A

GTIN 4013364222236, Customs tariff No. (EU): 85359000, Gross weight: 195.98 g, PU: 1.00 ks

Images

Additional information

Připojovací prvek pro zajištění vodiče HVI long,
Připojovací prvek pro vodič HVI long, pro zajištění
oblasti koncovky vně nosné trubky
(připojovací prvek pro připojení vodiče na destičku,
součástí je 1 smršťovací izolace).
Materiál: nerez
Připojení: závit M12
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: AEA KO KF HVI 20 SW V2A
Obj. č.: 819197
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení závit M12
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819197 was added to Notepad.

Go to Notepad

Product 819197 was added to the cart.

Go to Web-Shop

Připojovací prvek pro vodič HVI long Ø 20 mm

Připojovací prvek pro zakončení vodiče HVI long, pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu (součástí je 1 smršťovací izolace).

1 Product

Part No. 819199 AE BO10 KF HVI 20 SW V2A

GTIN 4013364222274, Customs tariff No. (EU): 85359000, Gross weight: 196.00 g, PU: 1.00 ks

Images

Additional information

Připojovací prvek pro zakončení vodiče HVI long, Ø 20 mm
Připojovací prvek pro zakončení vodiče HVI long
a zajištění oblasti koncovky pro připojení na
jiné části vnější ochrany před bleskem nebo
na uzemňovací soustavu (součástí je 1 smršťovací izolace)
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: AE BO10 KF HVI 20 SW V2A
Obj. č.: 819199
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819199 was added to Notepad.

Go to Notepad

Product 819199 was added to the cart.

Go to Web-Shop

Sada připojovacích prvků pro vodič HVI long Ø 23 mm, pro uložení uvnitř podpůrné trubky

Připojovací prvky pro zakončení vodiče HVI long na obou koncích, pro vytvoření koncovky vedení uvnitř podpůrné trubky (hlavice) a připojovací prvek pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu (součástí jsou čtyři smršťovací bužírky, 2x černá, 2x šedá).

Tyto připojovací prvky mohou být použity pro podpůrné trubky HVI long.

1 Product

Part No. 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, Customs tariff No. (EU): 85359000, Gross weight: 360.01 g, PU: 1.00 ks

Images

Additional information

Sada připojovacích prvků pro zakončení vodiče HVI long, Ø 23 mm
pro uložení uvnitř podpůrné trubky, nerez
Připojovací prvky pro zakončení vodiče HVI long na obou koncích
Pro zajištění oblasti koncovky uvnitř nosné trubky a
připojovací prvek pro připojení na jiné části vnější ochrany
před bleskem nebo na uzemňovací soustavu
(součástí jsou čtyři smršťovací izolace, 2x černé, 2x šedé).
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LO ASS RIV KF 23 V2A
Obj. č.: 819147
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819147 was added to Notepad.

Go to Notepad

Product 819147 was added to the cart.

Go to Web-Shop

Sada připojovacích prvků pro vodič HVI long Ø 23 mm, pro uložení vně podpůrné trubky

Připojovací prvky pro zakončení vodiče HVI long na obou koncích, pro vytvoření koncovky vedení při instalaci vně podpůrné trubky (hlavice pro připojovací destičku) a připojovací prvek pro připojení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu (součástí jsou čtyři smršťovací bužírky, 2x černá, 2x šedá).
Tyto připojovací prvky mohou být použity pouze v kombinaci s upevňovací sadou (obj. č. 819 294) a při použití podpůrných trubek HVI long.

1 Product

Part No. 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, Customs tariff No. (EU): 85359000, Gross weight: 388.00 g, PU: 1.00 ks

Images

Additional information

Sada připojovacích prvků pro zakončení vodiče HVI long, Ø 23 mm
pro uložení vně podpůrné trubky, nerez
Připojovací prvky pro zakončení vodiče HVI long na obou koncích
Pro zajištění oblasti koncovky vně nosné trubky
(připojovací prvek pro připojení vodiče na destičku) a
připojovací prvek pro připojení na jiné části vnější ochrany
před bleskem nebo na uzemňovací soustavu
(součástí jsou čtyři smršťovací izolace, 2x černé,
2x šedé).
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LO ASS RAV KF 23 V2A
Obj. č.: 819148
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819148 was added to Notepad.

Go to Notepad

Product 819148 was added to the cart.

Go to Web-Shop

Připojovací prvek pro vodič HVI long Ø 23 mm, pro uložení vně podpůrné trubky

Připojovací prvek pro zakončení vodiče HVI long, pro vytvoření koncovky vedení při instalaci vně podpůrné trubky (hlavice pro připojovací destičku, včetně dvou smršťovacích bužírek 1x černá, 1x šedá).

1 Product

Part No. 819196 AEA KO KF HVI 23 GR V2A

GTIN 4013364222229, Customs tariff No. (EU): 85359000, Gross weight: 195.50 g, PU: 1.00 ks

Images

Additional information

Připojovací prvek pro vodič HVI long, Ø 23 mm, pro uložení vně podpůrné trubky, nerez
Připojovací prvek pro zakončení vodiče HVI long
pro zajištění oblasti koncovky vně nosné trubky
(připojovací prvek pro připojení vodiče na destičku, součástí jsou 2 smršťovací izolace).
Materiál: nerez
Připojení: závit M12
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: AEA KO KF HVI 23 GR V2A
Obj. č.: 819196
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení závit M12
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819196 was added to Notepad.

Go to Notepad

Product 819196 was added to the cart.

Go to Web-Shop

Připojovací prvek pro vodič HVI long Ø 23 mm

Připojovací prvek pro zakončení vodiče HVI long, pro vytvoření koncovky vedení na jiné části vnější ochrany před bleskem nebo na uzemňovací soustavu (součástí jsou dvě smršťovací bužírky 1x černá, 1x šedá).

1 Product

Part No. 819198 AE BO10 KF HVI 23 GR V2A

GTIN 4013364222250, Customs tariff No. (EU): 85359000, Gross weight: 202.00 g, PU: 1.00 ks

Images

Additional information

Připojovací prvek pro vodič HVI long, Ø 23 mm, nerez
Připojovací prvek pro zakončení vodiče HVI long
pro připojení na jiné části vnější ochrany před bleskem
nebo na uzemňovací soustavu
(součástí jsou 2 smršťovací izolace).
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: AE BO10 KF HVI 23 GR V2A
Obj. č.: 819198
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819198 was added to Notepad.

Go to Notepad

Product 819198 was added to the cart.

Go to Web-Shop

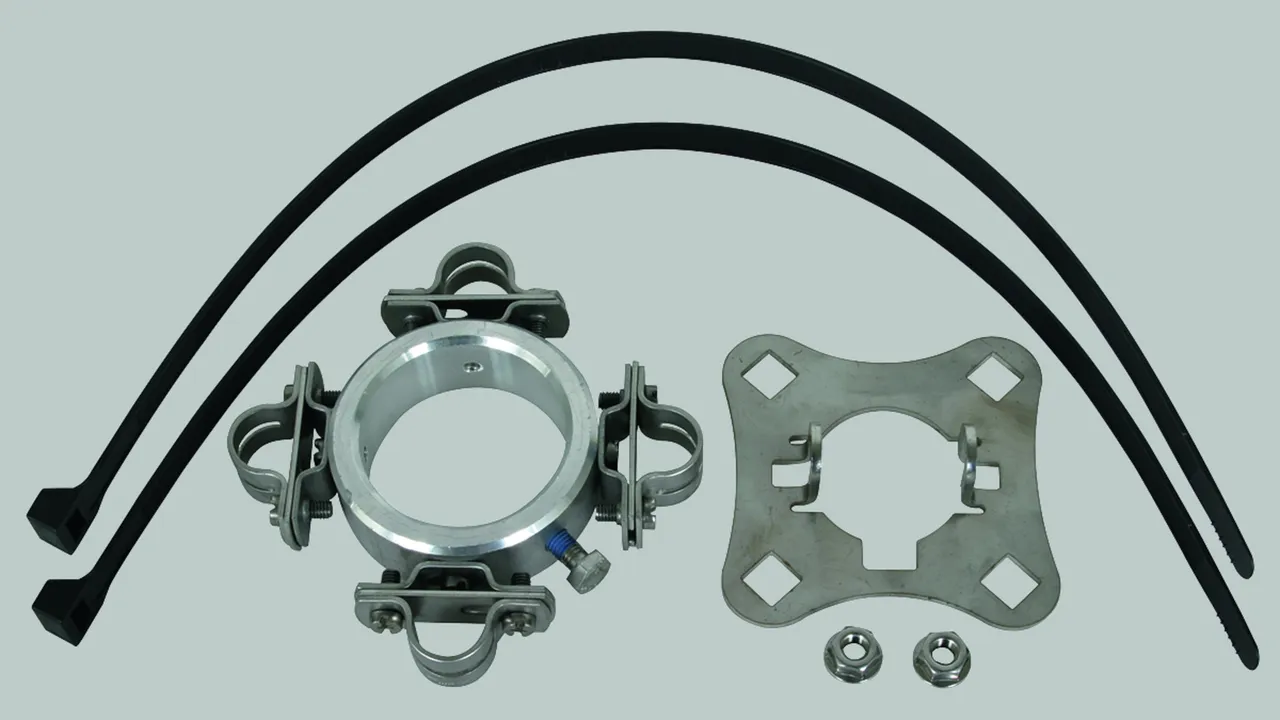

Sada pro upevnění vodičů HVI long černých/šedých

Upevňovací sada pro montáž vodičů HVI long k podpůrným trubkám pro vodiče HVI long, složená z připojovací destičky (čtyřnásobné s dvojicí přírubových matic s ozubením) a upevňovacího kroužku se čtyřmi držáky vedení (Ø 20 mm), opatřenými prořezem pro koncovku (včetně dvou stahovacích pásků s dvoudílným plastovým držákem).

1 Product

Part No. 819294 BFS D61 4X20

GTIN 4013364152571, Customs tariff No. (EU): 85389099, Gross weight: 780.80 g, PU: 1.00 ks

Images

Additional information

Upevňovací sada pro připojení vodičů HVI long, Ø 20 mm, nerez/Al
Upevňovací sada pro montáž vodičů HVI long k
podpůrným trubkám Ø 50 mm,
složená z připojovací destičky
(čtyřnásobné s dvojicí pojistných matic) a upevňovacího kroužku
se čtyřmi držáky vedení, opatřenými prořezem pro zajištění oblasti koncovky
(součástí sady jsou 2 stahovací pásky).
Materiál: nerez/Al
Uchycení připojovací destičky: čtyřhranný otvor 13 mm
Podpěry vedení: 4 x 20 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: BFS D61 4X20
Obj. č.: 819294
nebo rovnocenný.

Certificates



Technical data

Materiál nerez / Al
Uchycení připojovací destičky čtyřhranný otvor 13 mm
Podpěry vedení 4 x 20 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819294 was added to Notepad.

Go to Notepad

Product 819294 was added to the cart.

Go to Web-Shop

Svorka PA pro vodič HVI long

K řízení elektrického pole na plášti vodiče HVI long v oblasti koncovky.
Speciální drážkování zajišťuje dokonalý kontakt s polovodivým pláštěm.

1 Product

Part No. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Customs tariff No. (EU): 85359000, Gross weight: 72.00 g, PU: 1.00 ks

Images

Additional information

PA svorka pro vodič HVI long, nerez
PA svorka pro vodič HVI long
k řízení elektrického pole na plášti vodiče HVI
v oblasti koncovky.
Speciální drážkování zajišťuje dokonalý
kontakt s polovodivým pláštěm.
Materiál: nerez
Rozsah svorky Ø: 20 mm
Připojovací otvor Ø: 11 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: PAE 20 23 AB11 V2A
Obj. č.: 410229
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Rozsah svorky Ø 20 mm
Připojovací otvor Ø 11 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410229 was added to Notepad.

Go to Notepad

Product 410229 was added to the cart.

Go to Web-Shop

Připojovací destička

Připojovací destička (čtyřnásobná, s dvojicí pojistných matic) pro připojení vodičů HVI long k podpůrné trubce Ø 50 mm (např. obj. č. 105 330, 105 331, 105 332, 105 333).

1 Product

Part No. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Customs tariff No. (EU): 85389099, Gross weight: 176.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

Připojovací destička, nerez
Připojovací destička (čtyřnásobná, s dvojicí pojistných matic)
pro připojení vodičů HVI long
k podpůrné trubce s průměrem 50 mm
(např. obj. č. 105 330, 105 331, 105 332, 105 333).
Materiál: nerez
Uchycení připojovací destičky: čtyřhranný otvor 13 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: AP SR D50 4AE HVI V2A
Obj. č.: 819288
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Uchycení připojovací destičky čtyřhranný otvor 13 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819288 was added to Notepad.

Go to Notepad

Product 819288 was added to the cart.

Go to Web-Shop

Manžeta pro podpůrnou trubku, pro snížení hluku

1 Product

Part No. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Customs tariff No. (EU): 85389099, Gross weight: 109.60 g, PU: 1.00 ks

Images

Additional information

Manžeta pro podpůrnou trubku za účelem snížení hluku
pro vnitřně vedený vodič HVI long
Ø20 mm a Ø23 mm v podpůrné trubce
Materiál: umělá hmota
Použití pro: HVI long černý a HVI long šedý
Průměr vodiče: 20/23 mm

Výrobek: DEHN
Typ: SCHIRM HVI SCH RED
Obj. č.: 819235
nebo rovnocenný.

Certificates



Technical data

Materiál umělá hmota
Použití pro HVI long černý a HVI long šedý
Průměr vodiče 20/23 mm

Product 819235 was added to Notepad.

Go to Notepad

Product 819235 was added to the cart.

Go to Web-Shop
back to top
