Equipotenzialità

Fascette, barre di terra ed equipotenzialità per l'equipotenzialità di parti esterne conduttrici di elettricità e per l'equipotenzialità antifulmine.

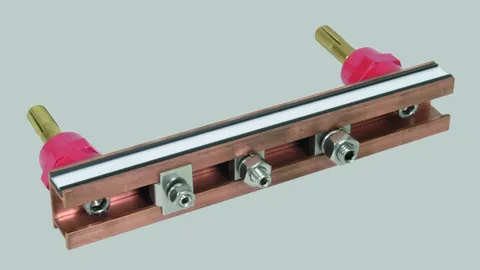

Barre per l'equipotenzialità Tipo ID

Barre per l'equipotenzialità in rame, senza accessori di connessione.
Con nastri per la denominazione, isolatori portanti, perni filettati M10 e tasselli.

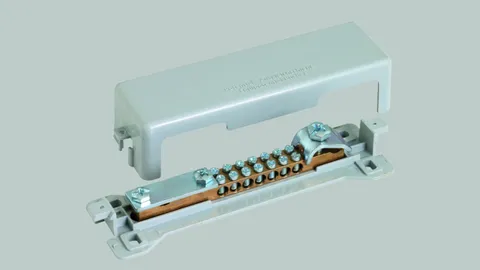

Barra equipotenziale K12 con morsetti ad innesto

Per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100 sezione 410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)Esecuzione:
  • Provato secondo DIN VDE 0618-1
  • Marcatura VDE
  • Marcatura CE
  • Supporti di fissaggio e coperchio in materiale plastico, colore grigio o nero (privo di alogeni)
  • Coperchio piombabile/scrivibile
  • Morsetti ad innesto Fe/gal Zn
  • Con 12 linguette di contatto
Occupazione: Per Td 1 linguetta.Per Pt 2 linguette.

Barra equipotenziale MS

Per l'equipotenzialità.
Collegamenti per:
7 conduttori 2,5-25 mm2 (rigido / semirigido).
1 conduttore Td Ø7-10 mm.
1 conduttore Pt fino 30x3,5 mm oppure Td Ø8-10 mm.

Barra equipotenziale R15 con sistema a morsettiera componibile/componenti sciolti

Barra equipotenziale per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).Esecuzione:
  • provato secondo DIN VDE 0609
  • 15 unità di montaggio
  • Supporto per barra e coperchio in materiale plastico, grigio (privo di alogeni)
  • Coperchio piombabile / scrivibile
  • Morsetti componibili in Fe/gal Zn

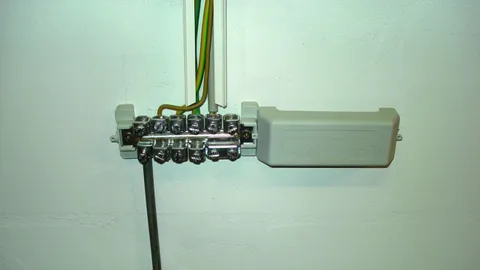

Barra equipotenziale con sistema a morsettiera componibile Mini

Per l'equipotenzialità di sicurezza e funziona secondo CEI 64-8 (DIN VDE 0100-410/540) in impianti piccoli.Esecuzione:
  • provata secondo DIN VDE 0609
  • morsetti componibili in Fe/gal Zn

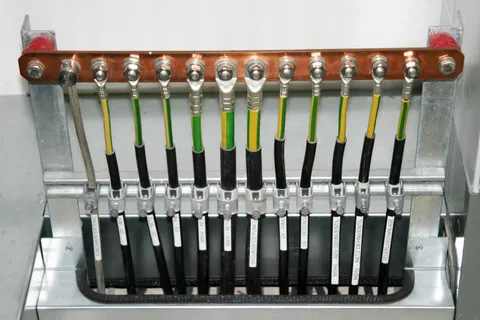

Barra equipotenziale industriale

Barra equipotenziale per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).Idonea anche per l'applicazione in ambienti Ex (con viti autobloccanti).Esecuzione:
  • con grova
  • Isolatore UP (materiale termoindurente, rosso) con filetto M10
  • stabilizzata ai raggi UV e privo di alogeni

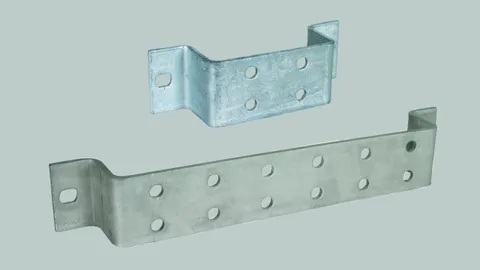

Barra di messa a terra a una fila

Barra di messa a terra da avvitare su costruzioni di acciaio, distanza dei fori 35 mm.Possibilità di collegamento:
  • conduttore piatto con foro: con vite a testa piatta M10 (antirotazione), dado e grova
  • conduttore tondo: con connettore KS p. es. Art. 301 000 / 301 019 o con cavallotto di fissaggio p. es. Art. 390 150

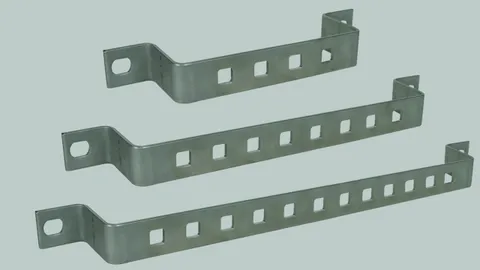

Barra di messa a terra a due file

Barra di messa a terra da avvitare su costruzioni in acciaio, distanza dei fori 50 mm.Possibilità di collegamento:
  • conduttore piatto con foro: con vite esagonale M10, dado e grova
  • conduttore piatto (-40 mm) senza foro: con cavallotto del morsetto di sezionamento e p.es. Art. 454 100
  • conduttore tondo: con connettore KS p.es. Art. 301 000 / 301 019 oppure con cavallotto di fissaggio p.es. Art. 390 150

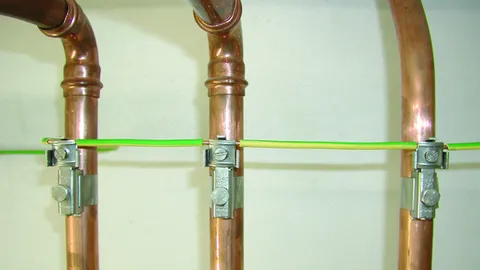

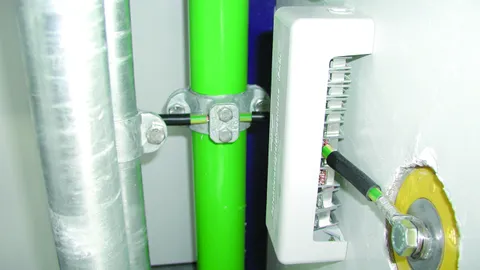

Fascetta di messa a terra

Fascetta di messa a terra per l'integrazione di tubazioni nell'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540), con nastro regolabile.

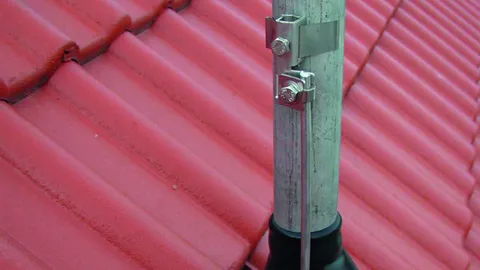

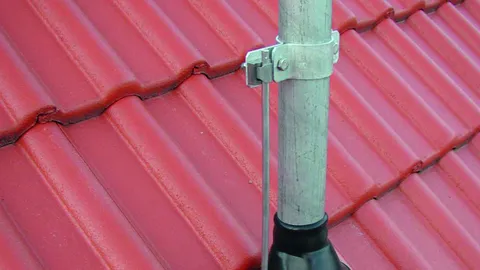

Messa a terra di pali d'antenna

Fascetta di messa a terra per l'equipotenzialità antifulmine di tubi (p.es. di pali d'antenna) secondo CEI EN 62305-3 (CEI 81-10/3).

Con nastro regolabile, per collegamento di 1 oppure 2 conduttori ed idoneo per collegamenti passanti.

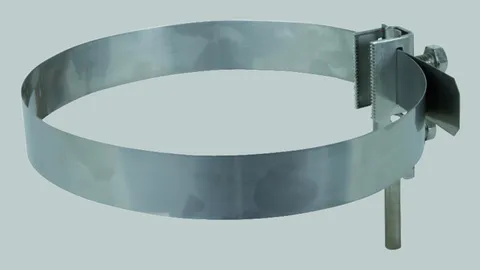

Collare di messa a terra con dentatura BS

Collare di messa a terra per l'integrazione di tubi con protezione di superficie nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Da utilizzare per superfici (p.es. vernici, verniciatura in polvere) fino ad uno spessore del rivestimento di 0,2 mm.

Tramite la dentatura speciale è garantita la perforazione della protezione di superficie.
La rimozione del rivestimento superficiale nel punto di contatto può essere omessa.

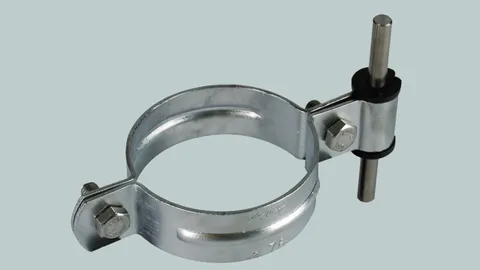

Collare per tubi protezione da fulmini

Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

Il campo di serraggio (indicato in mm e in pollici) si riferisce al diametro esterno secondo DIN EN ISO 228-1 dei tubi.

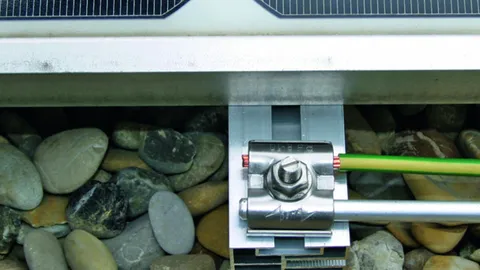

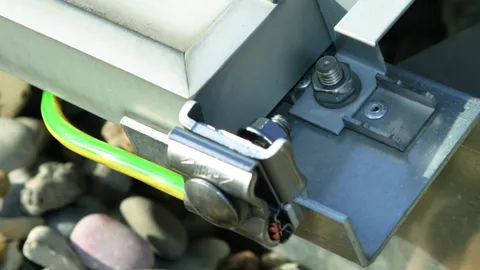

Morsetto di sezionamento UNI

Per l'integrazione di sistemi di montaggio ad es. di impianti fotovoltaici in sistemi equipotenziali e di messa a terra di funzionalità (colore del cavo nero) e per sistemi equipotenziali per la protezione di corrente da fulmine.
Per mezzo della piastra di contatto (elemento intermedio) in acciaio INOX si possono unire diversi materiali del cavo (Cu, Al, Fe/tZn e acciaio INOX) con i comuni sistemi di montaggio ad es. in alluminio, senza che si verifichi corrosione di contatto.

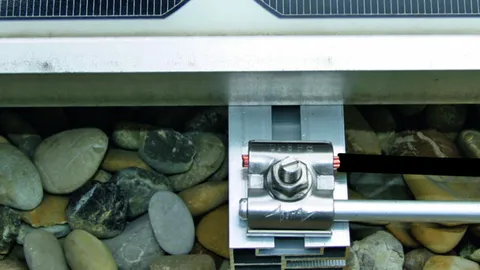

Morsetti di messa a terra UNI

Per integrazione dei sistemi di montaggio p.es. di impianti FV, nell'equipotenzialità funzionale/messa a terra funzionale (colore del conduttore nero) ed equipotenzilità antifulmine.
Tramite la piastra di contatto (elemento intermedio) in INOX possono essere collegati conduttori in materiali diversi (Cu, Al, Fe/tZn e INOX) con i più comuni sistemi di montaggio p.es. in alluminio, senza alcuna effetto di corrosione.

Spinterometro di protezione

Spinterometro di protezione in esecuzione incapsulata, con rivestimento in materiale plastico, per il collegamento indiretto di pali di linee aeree sul tetto con l’impianto parafulmine esterno.

Collari per pali sui tetti

Per il collegamento di spinterometri di sezionamento ai pali sul tetto.

Staffa portafilo per pali sui tetti

Per il fissaggio di conduttori tondi ai pali sul tetto, isolato con passante in materiale plastico.

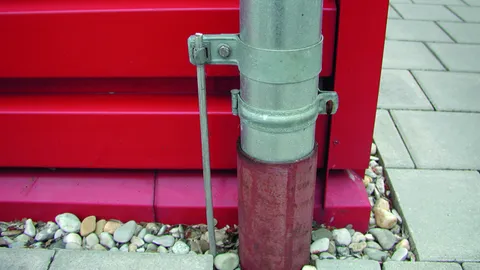

Collare per pluviali

Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Possibilità di collegamento per Td p.es. con conettore KS Art. 301 000 oppure con cavallotto di fissaggio Art. 390 150 (a seconda del materiale).

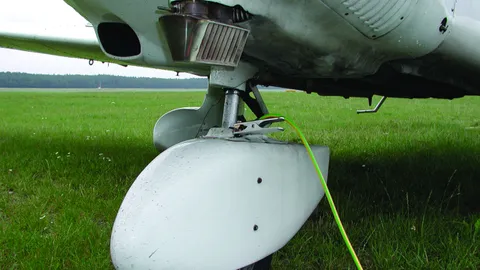

Pinza di messa a terra

  • Per collegamenti di autobotti, aerei e simili
  • Per poter scaricare cariche elettrostatiche
  • Idoneo per l'applicazione in ambienti a rischio di esplosione

Staffa per piatto / staffa per conduttore piatto con piastra di pressione

Per montaggio a parete.
Piastra di pressione con vite M8 per la posa di conduttore piatto fino a 11 mm e conduttore tondo 6-10 mm.

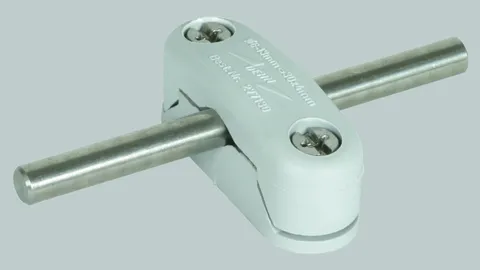

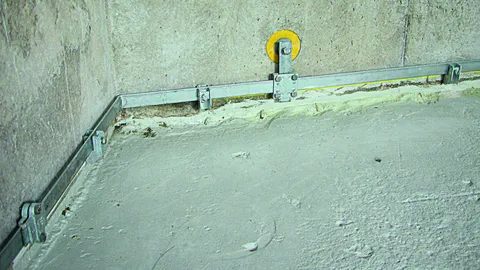

Staffa per conduttori

Staffa per conduttori per la posa di conduttori tondi e piatti per l'equipotenzialità p.es. in cabine di trasformazione, centri di calcolo.
Staffa portafilo isolata.

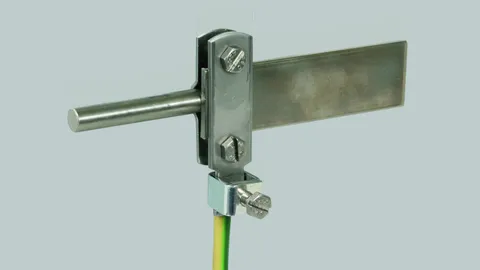

Morsetto di collegamento

Per il collegamento universale all'equipotenzialità ad anello con Fe/tZn, rame oppure acciaio inossidabile (INOX).

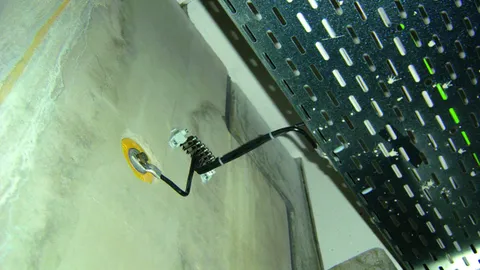

Sistema di messa a terra per strutture ferroviarie

Il nostro sistema DEHN di messa a terra per strutture ferroviarie si è dimostrato particolarmente efficace per l’impiego nell’ingegneria del traffico, poiché è stato appositamente sviluppato per la messa a terra di armature di elementi in calcestruzzo nelle vicinanze di impianti elettrici ad alta tensione. Serve, da un lato, per l’equipotenzialità e, dall’altro, per la trasmissione della corrente di cortocircuito nei casi in cui si arriva alla distruzione della linea di contatto.
Inoltre, DEHN mette a disposizione dell’utilizzatore diversi ponti di messa a terra e connettori di messa a terra che offrono un vasto sistema modulare con numerose possibilità di combinazione grazie ad una varietà di fissaggi per terminali e di elementi di connessione. I nostri sistemi DEHN di messa a terra per strutture ferroviarie sono approvati dalle ferrovie tedesche.

Conduttori di cortocircuito su staccionate/gabbioni con accessori

Gli oggetti nella zona soggetta a lesione della linea di trazione privi di una sufficiente capacità di tenuta della corrente di cortocircuito costituiscono un pericolo per le persone e per gli impianti. Questi corpi conduttivi, ad es. barriere o staccionate metalliche, devono essere rinforzati con un conduttore aggiuntivo e sufficientemente dimensionato. Questo si ottiene con un conduttore di cortocircuito. Si installa sulle staccionate o barriere e provoca un cortocircuito predefinito in caso di linea di trazione lesionata. I conduttori di cortocircuito trovano impiego anche nelle gallerie e nelle pareti insonorizzanti. I necessari accessori di montaggio, come i connettori a pressione e le staffe portafilo completano l'offerta nel suo complesso.
