Földelési fixpontok, Fali rögzítők

A betonba történő beépítéshez rögzített földelő fixpontok lehetővé teszik a védő vagy funkcionális potenciálkiegyenlítés csatlakoztatását a földelő rendszerhez.

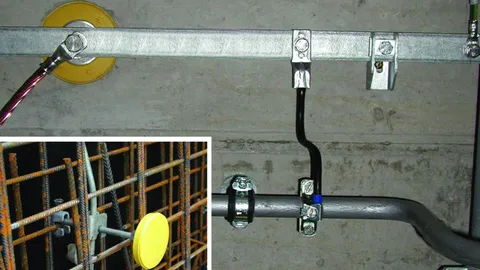

Földelési fixpontok

Betonbeépítéshez a földelőrendszer korróziómentes csatlakozásaként védőpotenciál-kiegyenlítéshez és/vagy a levezető funkcionális potenciálkiegyenlítéséhez, pl. az épületek vasalására.
Az M10 és M12 duplamenetnél a csavarok következő min. hosszaira kell ügyelni:
35 mm M10-nél (menethosszúság 40 mm)
15 mm M12-nél (menethosszúság 20 mm)

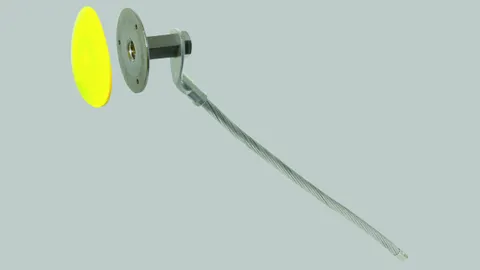

Földelési fixpontok flexibilis csatlakozókapoccsal

Betonbeépítéshez a földelőrendszer rugalmas, korróziómentes csatlakozásaként védőpotenciál-kiegyenlítéshez és/vagy a levezető funkcionális potenciálkiegyenlítéséhez, pl. az épületek vasalására.

Földelési fixpont M16

M16 csatlakozómenettel nagyobb áramterhelésre (50 Hz), pl. a gyűrűs potenciálkiegyenlítés csatlakoztatásához 1 kV fölötti névleges váltakozó feszültségű erősáramú berendezések földelőrendszereire (transzformátor-földelés).

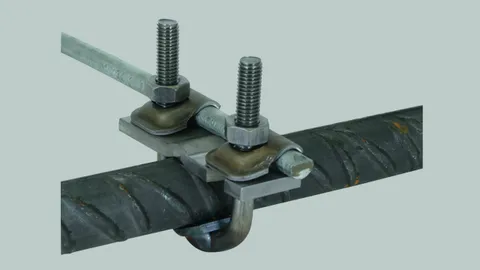

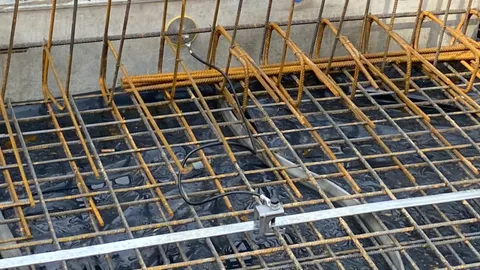

Összekötő kapcsok földelési fixpontokhoz és vasaláshoz

A vasalás összekapcsolására befogóbakkal.
Kör keresztmetszetű vezető vagy földelési fixpont egyidejű rögzítéssel a zsaluban.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

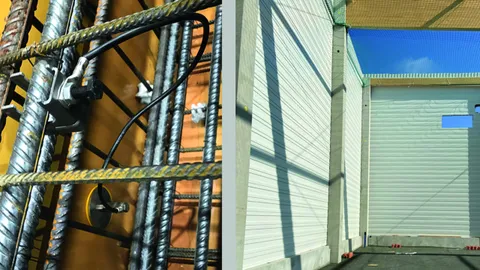

Bekötési és áthidaló készlet vasaláshoz

Bekötési és áthidaló készlet vasbeton támaszok vagy falak betonvasának (hosszirányú vasának) használatára levezetésként.

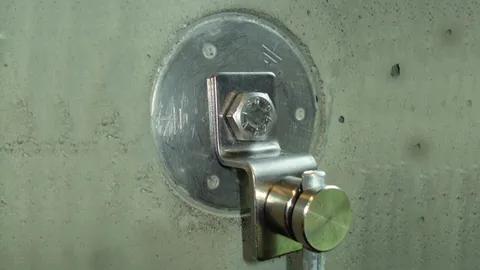

Végdarabok

Rácsavarozásra földelési fixpontra (EFP) pl. potenciálkiegyenlítő sín csatlakoztatására vagy szerkezeti elemek (pl. acéltartók vagy hasonlók) bekötésére rácsavarozással.

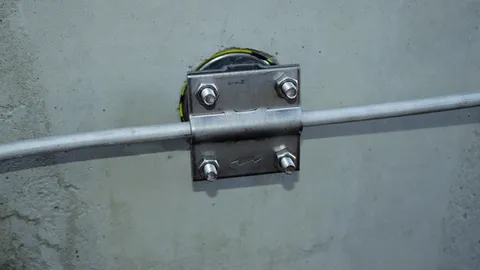

Csatlakozókapcsok menetes csappal

Kör keresztmetszetű és lapos vezetők csatlakozására földelési fixpontokra M10 / 12 (pl. cikkszám 478 011, 478 200) és M16 (cikkszám 478 027) menettel.
M10 csatlakozómenetes kivitelek a földelési fixpont hátoldalán való szereléshez (csatlakozótengely nélkül) pl. szalagkábelhez alkalmasak

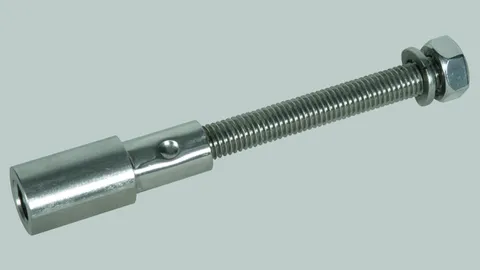

Menetes adapter

Csatlakozáshoz földelési fixpontokra M10 menettel, ellenanyával és rugós alátéttel, periméterszigetelésnél vagy hőszigetelő kompozit rendszereknél való alkalmazásra.

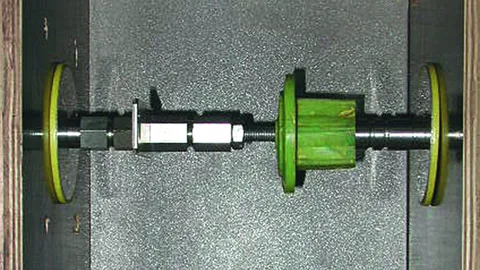

Földelő- és falátvezető elemek

MV-sorkapoccsal NIRO-ból (V4A) kör keresztmetszetű vezető 8-10 mm számára.
Föld- / potenciálkiegyenlítő vezetők nyomóvízálló átvezetéséhez falaknál, M10 menetes szárral NIRO-ból.
Kivitel utólagos beszerelésre furattal (Ø14 mm) vagy adott esetben a zsalu kész terpesztésével.
1 bar-ig terjedő nyomásos vízpróbával, ami 10 m mélységig terjedő beépítési helyzetet jelent álló vízzel szemben.

Nyomóvízálló falátvezető fehér kád számára

Zsaluba való beépítésre.
Alkalmas nyomóvízálló átvezetésre falakon át, pl. a gyűrűs földelő összekapcsolására a potenciálkiegyenlítő sínnel vagy a potenciálkiegyenlítő vezetővel az alapban.

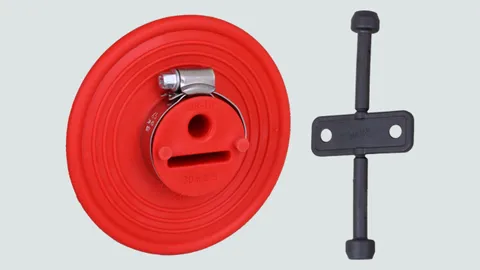

Tömítőgallér kör- és laposvezetők számára

Nyomóvízálló tömítőgallér kör keresztmetszetű (Ø8-10 mm) és lapos vezető (30 x 3,5 mm) számára vízzáró alaplemezeknél / falaknál (pl. fehér kád).

Forgatónyomaték ellenőrző kulccsal a két nemesacél feszítőszalag egyszerű meghúzásához.

MPA-bevizsgált 5,0 bar-ig, metángáz-álló, radonbiztos (MB 101 FHRK tájékoztató szerint)

WU-irányelv: Igénybevételi osztály 1 + 2
