Csatlakozókapcsok menetes csappal

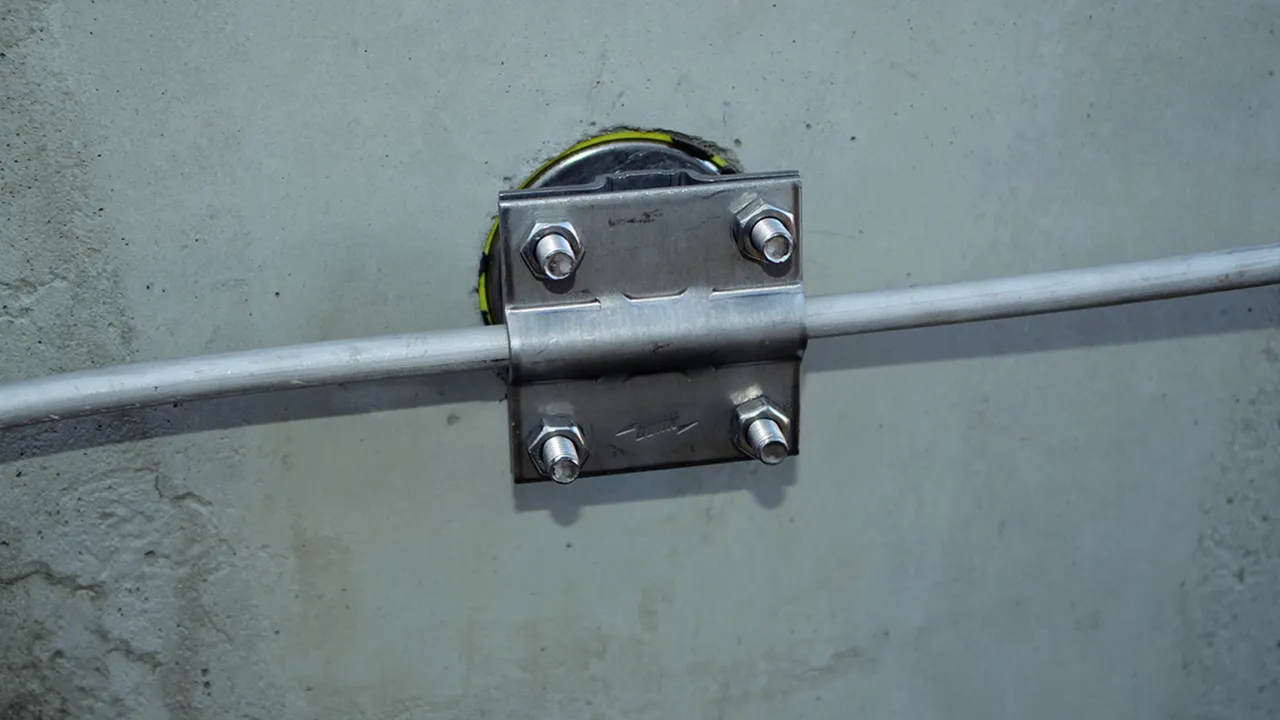

Kör keresztmetszetű és lapos vezetők csatlakozására földelési fixpontokra M10 / 12 (pl. cikkszám 478 011, 478 200) és M16 (cikkszám 478 027) menettel.
M10 csatlakozómenetes kivitelek a földelési fixpont hátoldalán való szereléshez (csatlakozótengely nélkül) pl. szalagkábelhez alkalmasak

Nehéz kivitel M10

1 Product

Part No. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Customs tariff No. (EU): 85359000, Gross weight: 348.00 g, PU: 10.00 db.

Images

Additional information

Csatlakozókapocs menetes csappal, nehéz kivitel M10 St/tZn
Csatlakozókapcsok menetes csappal
kör keresztmetszetű és lapos vezetők csatlakozására
földelési fixpontokra menet M10/12 menettel
A földelési fixpont hátoldalán való
szereléshez is
Kapocs anyaga: St/tZn
Befogási tartomány Rd / Fl: 7-10 / 30-40 mm
null: 35-95
Csap anyaga: NIRO
Csavar: M10 x 45 / M8 x 25 mm
Csavar / anya anyaga: NIRO
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AK 7.10 FL40 GBM10X45 STTZN
Cikksz.: 478141
vagy egyenértékű.

Certificates



Technical data

Kapocs anyaga St/tZn
Befogási tartomány Rd / Fl 7-10 / 30-40 mm
35-95
Méret 70 x 70 x 3 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 478141 was added to Notepad.

Go to Notepad

Product 478141 was added to the cart.

Go to Web-Shop

Nehéz kivitel M12

1 Product

Part No. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Customs tariff No. (EU): 85359000, Gross weight: 400.50 g, PU: 10.00 db.

Images

Additional information

Csatlakozókapocs menetes csappal, nehéz kivitel M12 NIRO (V4A)
Csatlakozókapcsok menetes csappal
kör keresztmetszetű és lapos vezetők csatlakozására
földelési fixpontokra M10/12 menettel
A földelési fixpont hátoldalán való
szereléshez is
Kapocs anyaga: NIRO (V4A)
Befogási tartomány Rd / Fl: 7-10 / 30-40 mm
Csap anyaga: NIRO (V4A)
Csavar: M12 x 55 / M8 x 25 mm
Csavar / anya anyaga: NIRO (V4A)
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AK 7.10 FL40 GBM12X55 V4A
Cikksz.: 478149
vagy egyenértékű.

Certificates



Technical data

Kapocs anyaga NIRO (V4A)
Befogási tartomány Rd / Fl 7-10 / 30-40 mm
Méret 70 x 70 x 3 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 478149 was added to Notepad.

Go to Notepad

Product 478149 was added to the cart.

Go to Web-Shop

Nehéz kivitel M16

1 Product

Part No. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, Customs tariff No. (EU): 85359000, Gross weight: 472.60 g, PU: 10.00 db.

Images

Additional information

Csatlakozókapocs menetes csappal, nehéz kivitel M16 NIRO (V4A)
Csatlakozókapocs menetes csappal
kör keresztmetszetű és lapos vezetők csatlakozására
földelési fixpontokra M16 menettel
Kapocs anyaga: NIRO (V4A)
Befogási tartomány Rd / Fl: 7-10 / 30-40 mm
null: 35-95
Csap anyaga: NIRO (V4A)
Csavar: M16 x 65 / M8 x 25 mm
Csavar / anya anyaga: NIRO (V4A)
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AK 7.10 FL40 GBM16X65 V4A
Cikksz.: 478150
vagy egyenértékű.

Certificates



Technical data

Kapocs anyaga NIRO (V4A)
Befogási tartomány Rd / Fl 7-10 / 30-40 mm
35-95
Méret 70 x 70 x 3 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,9 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 478150 was added to Notepad.

Go to Notepad

Product 478150 was added to the cart.

Go to Web-Shop

Könnyű kivitel M10

1 Product

Part No. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 10.00 db.

Images

Additional information

Csatlakozókapocs menetes csappal, könnyű kivitel M10 NIRO (V4A)
Csatlakozókapcsok menetes csappal
kör keresztmetszetű és lapos vezetők csatlakozására
földelési fixpontokra M10/12 menettel
A földelési fixpont hátoldalán való
szereléshez is
Kapocs anyaga: NIRO (V4A)
Befogási tartomány Rd / Fl: 8-10 / 30 mm
null: 35-95
Csap anyaga: NIRO (V4A)
Csavar: M10 x 60 / M8 x 16 mm
Csavar / anya anyaga: NIRO (V4A)
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AK ZS 8.10 FL30 GBM10X60 V4A
Cikksz.: 478129
vagy egyenértékű.

Certificates



Technical data

Kapocs anyaga NIRO (V4A)
Befogási tartomány Rd / Fl 8-10 / 30 mm
35-95
Méret 58 x 30 x 2,5 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.
