Végdarabok

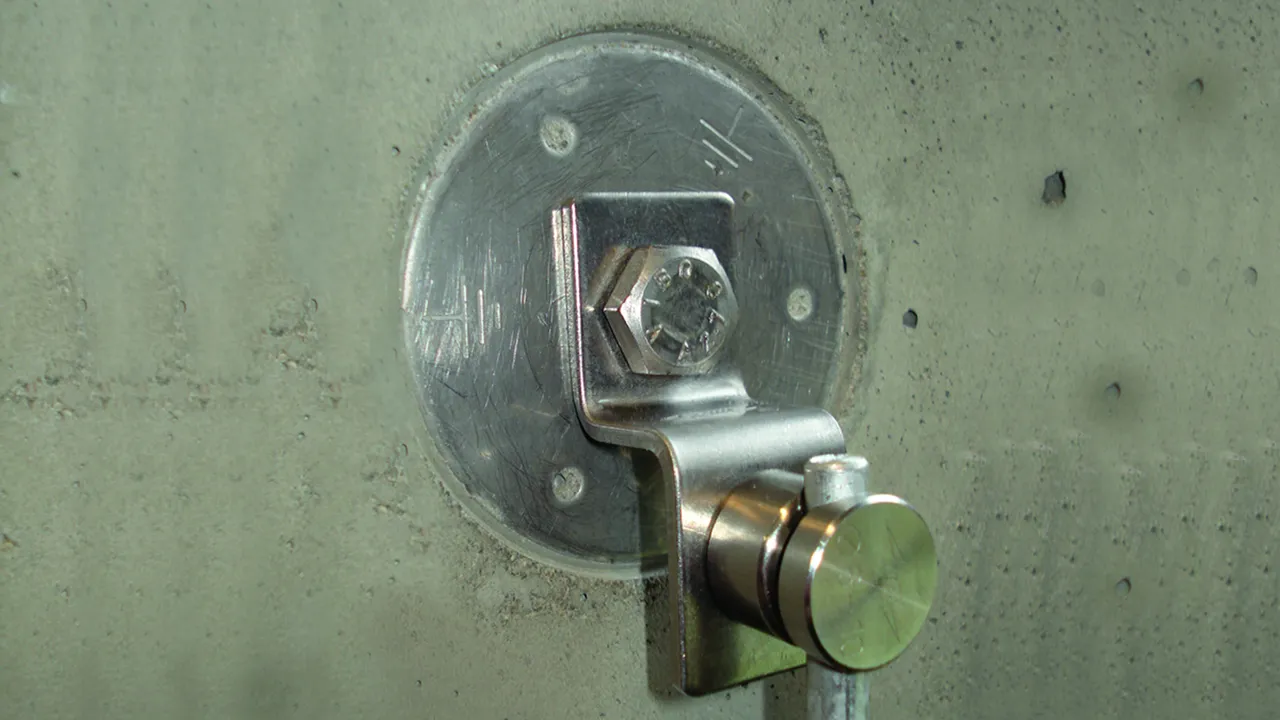

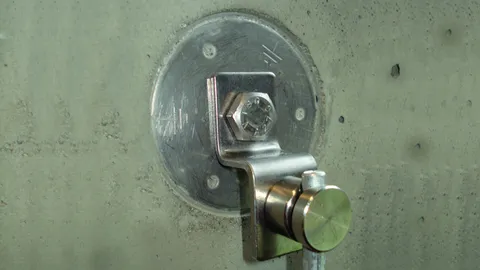

Rácsavarozásra földelési fixpontra (EFP) pl. potenciálkiegyenlítő sín csatlakoztatására vagy szerkezeti elemek (pl. acéltartók vagy hasonlók) bekötésére rácsavarozással.

Egyszerű kivitel

Univerzális alkalmazásra M10 és M12 csatlakozóknál a földelési fixponton.
Rd csatlakozásra pl. KS összekötővel (cikkszám 301 019) Fl csatlakozásra M10 vagy M12 csavarral és anyával.

1 Product

Part No. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, Customs tariff No. (EU): 85359000, Gross weight: 58.20 g, PU: 50.00 db.

Predecessor

Images

Additional information

Végdarab egyszerű kivitel NIRO
Végdarabok
rácsavarozásra földelési fixpontra (EFP)
pl. potenciálkiegyenlítő sín csatlakoztatásához
univerzális alkalmazásra M10 és M12 csatlakozóknál
Rd csatlakozáshoz pl. KS összekötővel (cikkszám 301 019)
vagy Fl csatlakozáshoz csavarral és anyával M10
Anyag: NIRO
Furat Ø: 10,5 / 12,5 mm

Gyártó: DEHN
Típus: ES ZF 2XB18 V2A
Cikksz.: 390499
vagy egyenértékű.

Certificates



Technical data

Anyag NIRO
Furat Ø 10,5 / 12,5 mm

Product 390499 was added to Notepad.

Go to Notepad

Product 390499 was added to the cart.

Go to Web-Shop

Kivitel négyszögletes lyukakkal

Méret 11 x 11 mm, Rd csatlakozásra pl. KS összekötővel (cikkszám 301 019) vagy Fl csatlakozásra M10 csavarral és anyával.

1 Product

Part No. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN 4013364035324, Customs tariff No. (EU): 85359000, Gross weight: 75.90 g, PU: 50.00 db.

Predecessor

Images

Additional information

Végdarab kivitel négyszögletes furattal NIRO
Végdarab rácsavarozásra földelési fixpontra (EFP) pl.
potenciálkiegyenlítő sín csatlakoztatására négyszögletes furattal
11 x 11 mm, Rd csatlakozásra pl. KS összekötővel (cikkszám
301 019) vagy Fl csatlakozásra M10 csavarral
és anyával.
Anyag: NIRO
Furat Ø: 13 mm

Gyártó: DEHN
Típus: ES ZF 2X11.11 1XB13 V2A
Cikksz.: 390479
vagy egyenértékű.

Certificates



Technical data

Anyag NIRO
Lyuktávolság 30 mm
Furat Ø 13 mm

Product 390479 was added to Notepad.

Go to Notepad

Product 390479 was added to the cart.

Go to Web-Shop

Kivitel furatokkal és KS-összekötővel

Csatlakozólyukakkal Ø11 mm.

1 Product

Part No. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN 4013364045743, Customs tariff No. (EU): 85359000, Gross weight: 126.40 g, PU: 50.00 db.

Images

Additional information

Végdarab kivitel furattal és KS-összekötővel St/TZn
Végdarabok rácsavarozásra földelési fixpontra (EFP)
potenciálkiegyenlítő sínre csatlakoztatáshoz
Ø 11 mm csatlakozólyukakkal és KS-összekötővel
Anyag: St/tZn
Furat Ø: 11 mm
Befogási tartomány Rd: 7-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: ES ZF 2XB11 KSV 7.10 STTZN
Cikksz.: 363010
vagy egyenértékű.

Certificates



Technical data

Anyag St/tZn
Lyuktávolság 22 mm
Furat Ø 11 mm
Befogási tartomány Rd 7-10 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 363010 was added to Notepad.

Go to Notepad

Product 363010 was added to the cart.

Go to Web-Shop

Kivitel furatokkal

Csatlakozólyukakkal Ø11 mm.

1 Product

Part No. 363000 ES ZF 3XB11 STTZN

GTIN 4013364045750, Customs tariff No. (EU): 85359000, Gross weight: 68.00 g, PU: 50.00 db.

Images

Additional information

Végdarab kivitel furattal St/tZn
Végdarabok rácsavarozásra földelési fixpontra (EFP)
potenciálkiegyenlítő sínre csatlakoztatáshoz
Ø 11 mm csatlakozólyukakkal, KS-összekötő nélkül
Anyag: St/tZn
Furat Ø: 11 mm

Gyártó: DEHN
Típus: ES ZF 3XB11 STTZN
Cikksz.: 363000
vagy egyenértékű.

Certificates



Technical data

Anyag St/tZn
Lyuktávolság 22 mm
Furat Ø 11 mm

Product 363000 was added to Notepad.

Go to Notepad

Product 363000 was added to the cart.

Go to Web-Shop
