Lapostető – Tetővezető-tartók, Áthidaló sodronyok

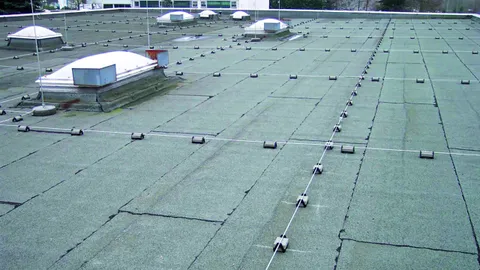

Tetővezetőtartó kör keresztmetszetű vezetők és szalagok rögzítésére (adapterrel) lapostetőn.

• Vezetéktartó alaplemezzel időjárásálló műanyagból, UV-stabilizált és halogénmentes
• Tömb fagyálló betonból az EN 1338 szerint burkolatkő számára, fagyállóság bevizsgálva az EN 1340 (fagy-harmat-váltókísérlet) szerint
• Tömb és alsó rész külön újrahasznosítható

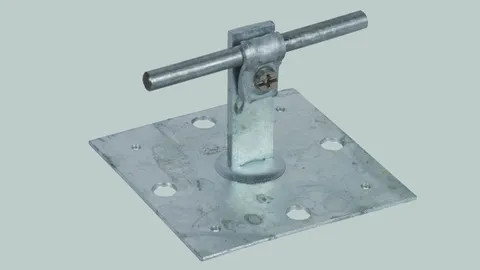

Felfogók lapos tetőkön és falon való telepítésre.

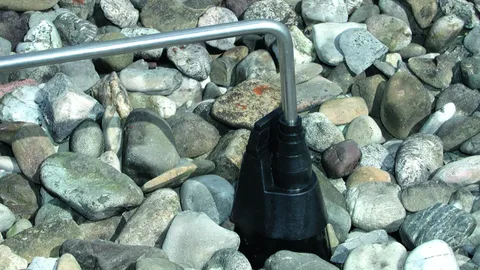

Levezetők tetőn keresztüli átmenetek kialakításához, szigeteléséhez.

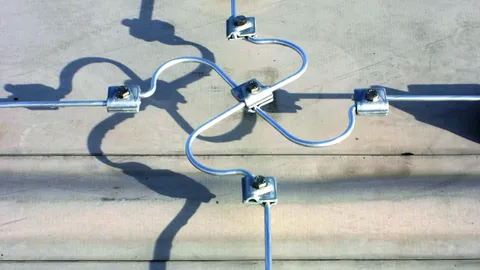

Hosszabb vezetékek hőmérsékletfüggő hosszúságkiegyenlítéséhez (különálló vezetékezést feltételezve a tartókban)

Fémburkolat csatlakoztatásához szegecseléssel vagy csavarozással.

Alkalmazási előírás:
A DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz négy szegecset Ø5 mm, vagy ≥ 2mm anyagvastagságnál két önmetsző csavart Ø6,3 mm NIRO kell felhasználni (mindkét oldalon).

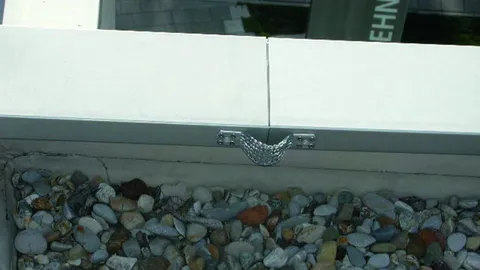

Fémburkolatok összekapcsolásához (szegecsekkel vagy csavarokkal), mint táguláskiegyenlítő darab körhuzalok számára vagy meghatározott, hőmérsékletfüggő hosszváltozások kiegyenlítéseként körhuzalok számára alkalmas; csatlakozás pl. KS összekötővel cikkszám 301 019

Alkalmazási előírás:
A DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz négy szegecset Ø5 mm, vagy ≥ 2mm anyagvastagságnál két önmetsző csavart Ø6,3 mm NIRO kell felhasználni (mindkét oldalon).

Fémburkolatok összekapcsolásához / áthidalásához vagy meghatározott, hőmérsékletfüggő hosszváltozások kiegyenlítéseként alkalmas; csatlakozás pl. KS összekötővel cikkszám 301 019.

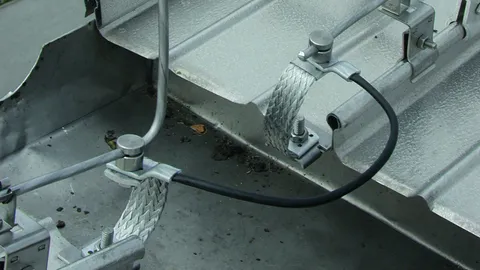

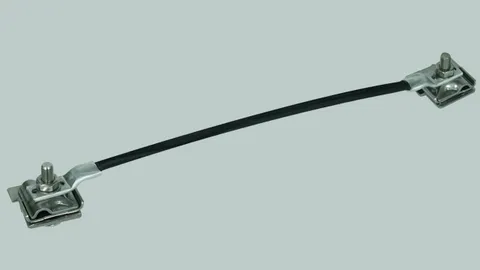

Földelési fixpontok összekapcsolására / áthidalására. Alkalmas védelmi és funkcionális potenciálkiegyenlítésre.

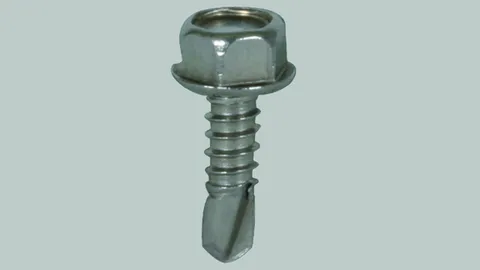

Önmetsző hatszögű fejjel és gallérral áthidaló konzolok, szalagok vagy sodronyok csatlakoztatásához, pl. az attikára (≥ 2 mm vastagságú anyagoknál).

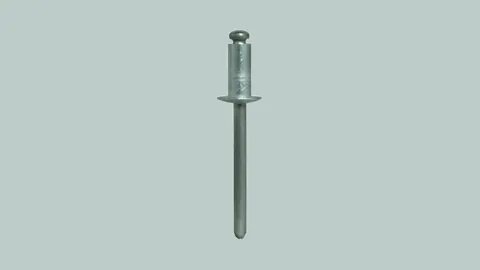

NIRO-húzószöggel áthidaló konzolok, szalagok vagy sodronyok csatlakoztatásához, hivatkozási szabvány: DIN EN 62305-3 1.

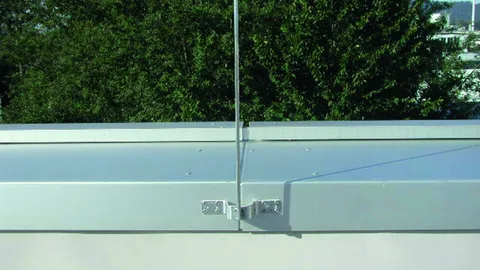

• Fémburkolatok (pl. attikaszegmensek) összekapcsolásához vagy áthidalásához fúrás nélkül
• Egy-egy fedőbilinccsel, pl. a felfogóra csatlakoztatáshoz és felfogócsúcsok kialakításához (Rd 8-10 mm)
• Alkalmazható attikakorchoz 0-45° szöggel és max. 18 mm hosszúsággal

A fúrási forgácsok által elszennyeződés ezzel a kivitellel elkerülhető.

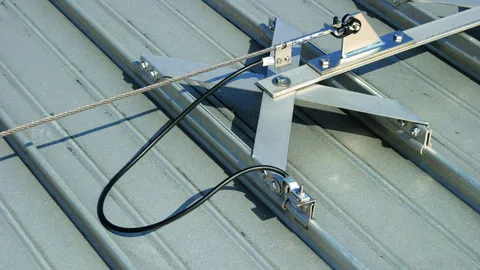

Rendszer sodronybiztosító rendszerek bekötésére tetőn a meglévő felfogóra, szerelt csatlakoztató hevederrel biztonsági sodrony és befogóbak számára.
