Áthidaló konzolok

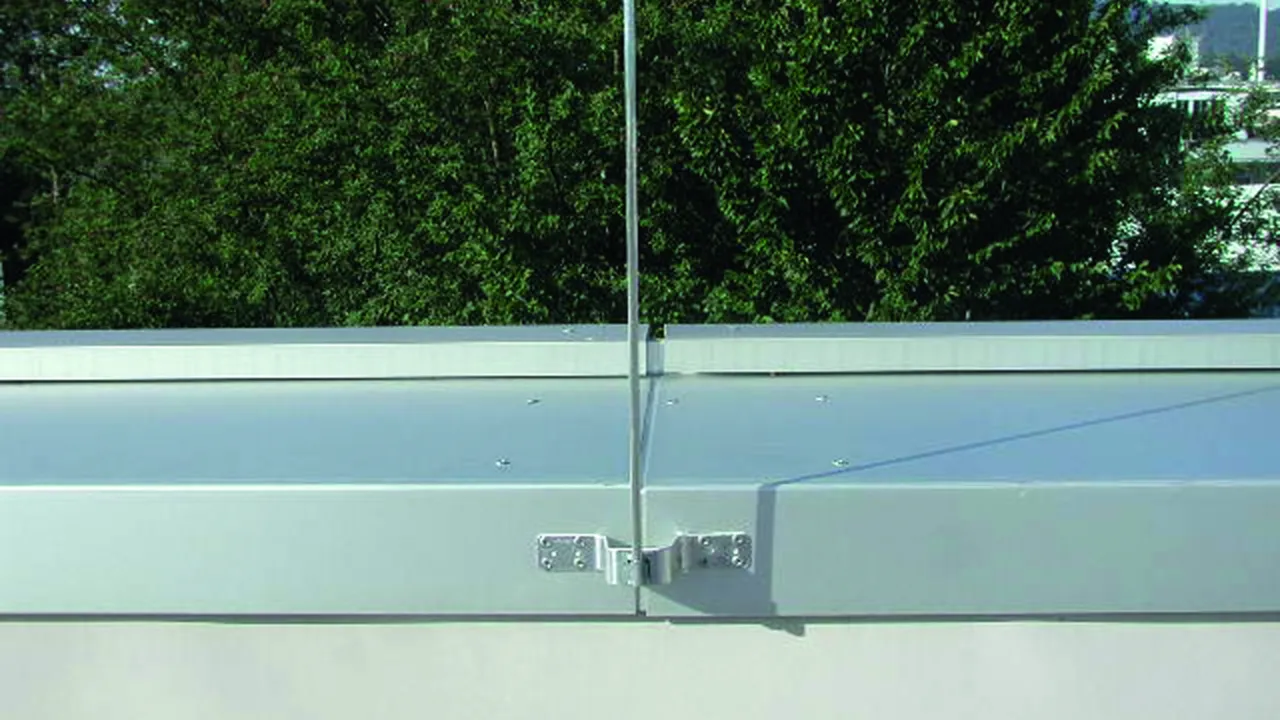

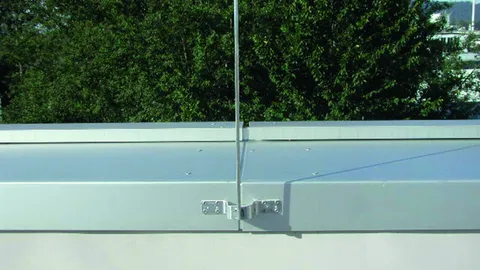

Fémburkolat csatlakoztatásához szegecseléssel vagy csavarozással.

Alkalmazási előírás:
A DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz négy szegecset Ø5 mm, vagy ≥ 2mm anyagvastagságnál két önmetsző csavart Ø6,3 mm NIRO kell felhasználni (mindkét oldalon).

Rövid kivitel középfurattal

2 Products

Part No. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN 4013364024922, Customs tariff No. (EU): 85359000, Gross weight: 39.30 g, PU: 50.00 db.

Images

Additional information

Áthidaló konzolok, rövid kivitel középfurattal Al
Áthidaló konzolok
fémburkolatok csatlakoztatásához és
összekapcsolásához szegecseléssel
vagy csavarozással
rövid kivitel középfurattal
Anyag: Al
Hossz: 170 mm
Rögzítés: [8x] Ø5,2 / [4x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: UEBL L170 B11 B5.2 6.5 AL
Cikksz.: 377006
vagy egyenértékű.

Certificates



Technical data

Anyag Al
Méret 30 x 2 mm
Hossz 170 mm
Rögzítés [8x] Ø5,2 / [4x] Ø6,5 mm
Középfurat Ø11 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377006 was added to Notepad.

Go to Notepad

Product 377006 was added to the cart.

Go to Web-Shop

Part No. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN 4013364034204, Customs tariff No. (EU): 85359000, Gross weight: 114.30 g, PU: 50.00 db.

Images

Additional information

Áthidaló konzolok, rövid kivitel középfurattal Cu
Áthidaló konzolok
fémburkolatok csatlakoztatásához és
összekapcsolásához szegecseléssel
vagy csavarozással
rövid kivitel középfurattal
Anyag: Cu
Hossz: 170 mm
Rögzítés: [8x] Ø5,2 / [4x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: UEBL L170 B11 B5.2 6.5 CU
Cikksz.: 377027
vagy egyenértékű.

Certificates



Technical data

Anyag Cu
Méret 28 x 2 mm
Hossz 170 mm
Rögzítés [8x] Ø5,2 / [4x] Ø6,5 mm
Középfurat Ø11 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377027 was added to Notepad.

Go to Notepad

Product 377027 was added to the cart.

Go to Web-Shop

Rövid kivitel középfurat nélkül

1 Product

Part No. 377016 UEBL L170 B5.2 6.5 AL

GTIN 4013364083417, Customs tariff No. (EU): 85359000, Gross weight: 38.30 g, PU: 50.00 db.

Images

Additional information

Áthidaló konzolok rövid kivitel középfurat nélkül Al
Áthidaló konzolok
fémburkolatok csatlakoztatásához
szegecseléssel
vagy csavarozással
Rövid kivitel középfurat nélkül
Anyag: Al
Hossz: 170 mm
Rögzítés: [8x] Ø5,2 / [4x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: UEBL L170 B5.2 6.5 AL
Cikksz.: 377016
vagy egyenértékű.

Certificates



Technical data

Anyag Al
Méret 30 x 2 mm
Hossz 170 mm
Rögzítés [8x] Ø5,2 / [4x] Ø6,5 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377016 was added to Notepad.

Go to Notepad

Product 377016 was added to the cart.

Go to Web-Shop

Hosszú kivitel középfurattal

1 Product

Part No. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN 4013364068582, Customs tariff No. (EU): 85359000, Gross weight: 48.02 g, PU: 50.00 db.

Images

Additional information

Áthidaló konzolok, hosszú kivitel középfurattal Al
Áthidaló konzolok
fémburkolatok csatlakoztatásához
szegecseléssel
vagy csavarozással
Hosszú kivitel középfurattal
Anyag: Al
Hossz: 220 mm
Rögzítés: [8x] Ø5,2 / [4x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: UEBL L220 B11 B5.2 6.5 AL
Cikksz.: 377026
vagy egyenértékű.

Certificates



Technical data

Anyag Al
Méret 30 x 2 mm
Hossz 220 mm
Rögzítés [8x] Ø5,2 / [4x] Ø6,5 mm
Középfurat Ø11 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.
