Betonalap-földelő alkatrészek

Kapcsok a kör és lapos vezetők összekötéséhez és a szerkezeti elemek összekapcsolásához. Tágulási, áthidaló és vizsgáló elemek a földelő rendszerhez történő csatlakoztatáshoz.

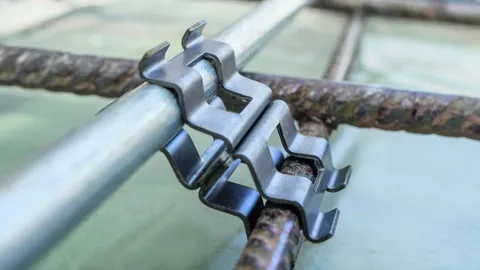

Vasaláskapocs DEHNclip

A DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a potenciálkiegyenlítés vezetőit/betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával.

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Gyors és biztonságos:
A DEHNclip vasaláskapocs lehetővé teszi a földelő gyors, szerszámmentes összekötését a vasalástesttel. A DEHNclip a DIN EN 62561-1 szabványnak megfelelően 50 kA (10/350 μs) villámáram-vezetőképességre van bevizsgálva.

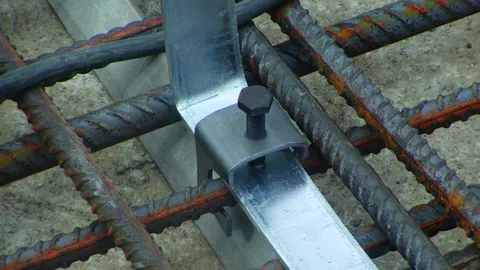

Összekötő kapocs betonvasalásokhoz

A 2014. márciusi DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával. Ezekre a kapcsolatokra különböző lehetőségek adottak. A szorítócsatlakozás ennek során a leggazdaságosabb összekötési formának mutatkozott, mivel az a helyszínen egyszerűen és gyorsan elkészíthető.

Az érvényes villámvédelmi szabványosításnak megfelelően is többek között betonacélt kell a levezetőrendszer természetes alkotóelemeiként használni. A továbbiakban a DIN EN 10080:2005 szerinti betonvasak névleges és külső átmérői, valamint keresztmetszetei áttekintése látható.

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Összekötő kapocs betonalap földelőkhöz

Kör- és laposvezetők összekapcsolására betonalapban.
T-, kereszt- és párhuzamos kapcsolatokhoz, a vezetők befűzési kényszere nélkül.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

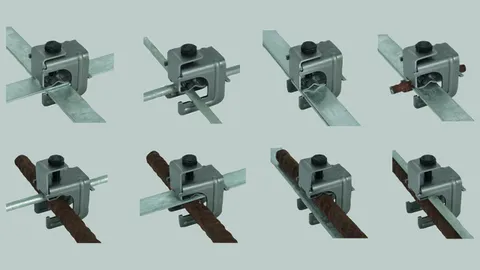

Összekötő kapcsok betonalap földelőhöz és vasaláshoz

Kör- és laposvezetők összekapcsolására betonalapban vagy betonacél-hálók és vasalások összekötésére kör- és laposvezetőkkel.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

Ékösszekötő

T-, kereszt- és párhuzamos kapcsolatokhoz betonalapban való alkalmazásra.

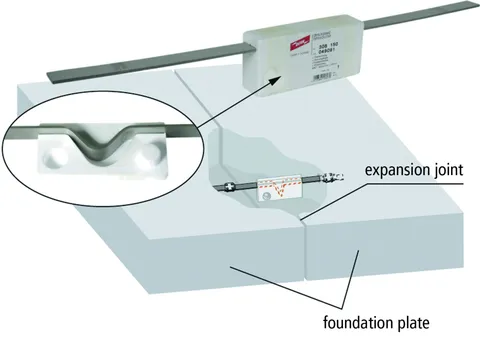

Tágulási szalag betonalap földelőkhöz

A betonalap földelő átvezetéséhez kiterjedt alapokon (több szakaszon) a tágulási hézagokon keresztül, a földelő szükséges kivezetése nélkül a padlólemezből.

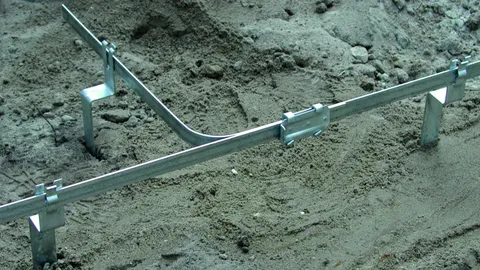

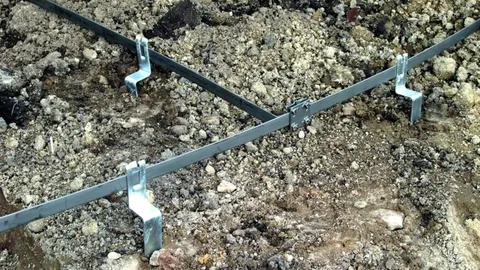

Távtartó

Földelővezetékek fektetéséhez az alapzat talpában.
Biztosító orral a vezető meglazulása ellen.
