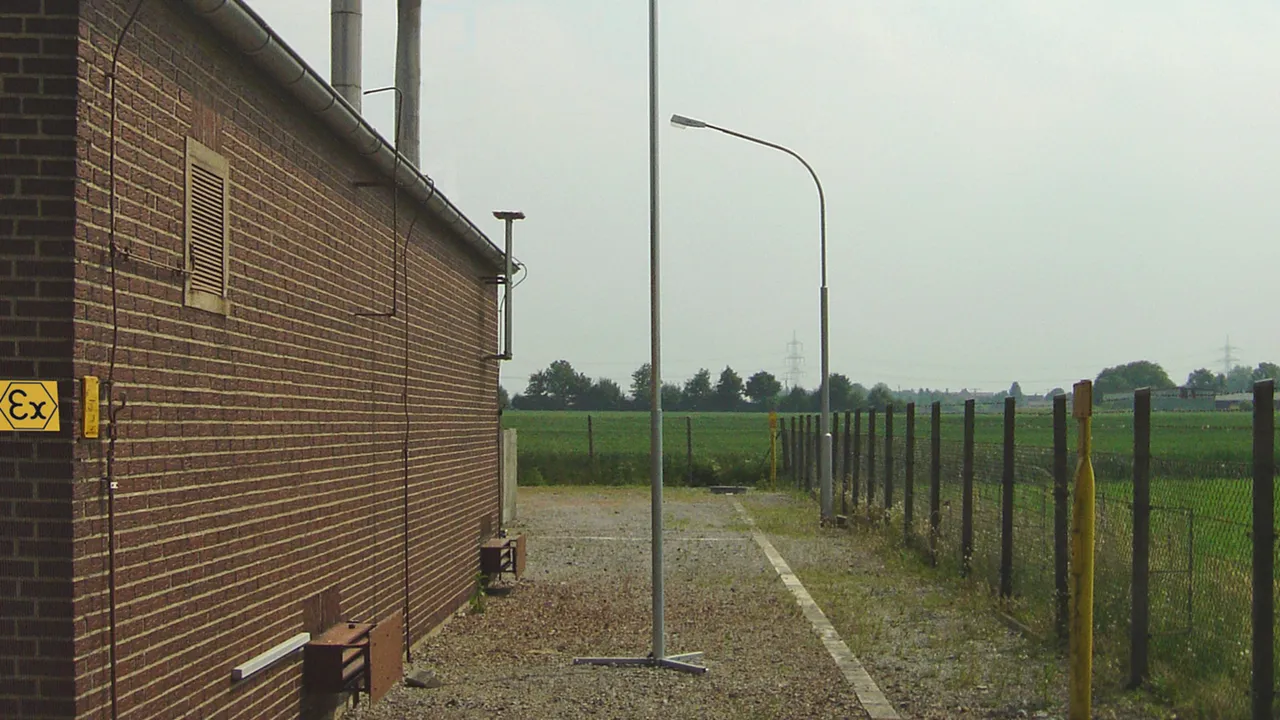

Teleskopowy maszt odgromowy wkręcany w grunt

Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym takich jak biogazownie, elektrownie fotowoltaiczne na otwartych przestrzeniach.
Maszty są ustawiane na fundamentach śrubowych.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany w naturalny grunt bez specjalnego przygotowania i dodatkowo mocowany za pomocą uziomów pionowych.

Aby zapewnić dodatkowe mocowanie wymagane są na każdy fundament śrubowy 3 sztuki uziomu pionowego Ø20 mm o długości 1500 mm (art. nr 620 151). Należy zamawiać je oddzielnie.

Maszty odgromowe są zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Obliczenia te opierają się na ciśnieniu nacisku 0,02 kN/cm2 naturalnego gruntu (np. gleby gliniaste, piaszczyste i żwirowe o średniej gęstości).

Komponenty:
– iglica odgromowa ze stali ocynkowanej ogniowo i aluminium ze zwężeniem Ø70 / 60 / 40 mm;
– iglica odgromowa z aluminium, Ø22/16/10 mm, długość 2500 mm lub ze stali nierdzewnej Ø10 mm, długość 1000 mm;
– fundament śrubowy ze stali ocynkowanej ogniowo, długość 800 mm, z klamrami, długość 530 mm i śrubami blokującymi M10 z nakrętką zabezpieczającą;
– końcówka uziemiająca, otwór Ø11 mm

Zalety:
– łatwe ustawianie dzięki konstrukcji ze zwężeniem, stal ocynkowana ogniowo i aluminium;
– w razie potrzeby maszt odgromowy można po prostu wyjąć z fundamentu śrubowego i zmienić jego położenie

6 Products

Part No. 103121 TBM 6M SCFU STTZN AL

GTIN 4013364112711, Customs tariff No. (EU): 85389099, Gross weight: 33.00 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy z fundamentem śrubowym, wysokość 6000 mm
Teleskopowy maszt odgromowy wkręcany w grunt
do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
np. biogazowni, elektrowni fotowoltaicznych na otwartych przestrzeniach.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany
w naturalny grunt bez specjalnego przygotowania i
dodatkowo mocowany za pomocą uziomów pionowych.
Aby zapewnić dodatkowe mocowanie wymagane są
3 sztuki uziomu pionowego Ø20 mm o długości
1500 mm (art. nr 620 151) na fundament śrubowy (należy zamawiać oddzielnie).
Teleskopowe maszty odgromowe wkręcane w grunt są zwymiarowane
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 229 km/godz.
Materiał: St/tZn / Al / NIRO
Wysokość nad poziomem gruntu: 6000 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 6M SCFU STTZN AL
Nr kat.: 103121
lub podobny.

Certificates



Technical data

Materiał St/tZn / Al / NIRO
Wysokość nad poziomem gruntu (l1) 6000 mm
Maksymalne obciążenie wiatrem 229 km/h
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103121 was added to Notepad.

Go to Notepad

Product 103121 was added to the cart.

Go to Web-Shop

Part No. 103122 TBM 7M SCFU STTZN AL

GTIN 4013364112728, Customs tariff No. (EU): 85389099, Gross weight: 33.20 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy z fundamentem śrubowym, wysokość 7000 mm
Teleskopowy maszt odgromowy wkręcany w grunt
do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
np. biogazowni, elektrowni fotowoltaicznych na otwartych przestrzeniach.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany
w naturalny grunt bez specjalnego przygotowania i
dodatkowo mocowany za pomocą uziomów pionowych.
Aby zapewnić dodatkowe mocowanie wymagane są
3 sztuki uziomu pionowego Ø20 mm o długości
1500 mm (art. nr 620 151) na fundament śrubowy (należy zamawiać oddzielnie).
Teleskopowe maszty odgromowe wkręcane w grunt są zwymiarowane
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 185 km/godz.
Materiał: Stal HDG / aluminium
Wysokość nad poziomem gruntu: 7000 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 7M SCFU STTZN AL
Nr kat.: 103122
lub podobny.

Certificates



Technical data

Materiał Stal HDG / aluminium
Wysokość nad poziomem gruntu (l1) 7000 mm
Maksymalne obciążenie wiatrem 185 km/h
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103122 was added to Notepad.

Go to Notepad

Product 103122 was added to the cart.

Go to Web-Shop

Part No. 103123 TBM 8M SCFU STTZN AL

GTIN 4013364112735, Customs tariff No. (EU): 85389099, Gross weight: 37.60 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy z fundamentem śrubowym, wysokość 8000 mm
Teleskopowy maszt odgromowy wkręcany w grunt
do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
np. biogazowni, elektrowni fotowoltaicznych na otwartych przestrzeniach.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany
w naturalny grunt bez specjalnego przygotowania i
dodatkowo mocowany za pomocą uziomów pionowych.
Aby zapewnić dodatkowe mocowanie wymagane są
3 sztuki uziomu pionowego Ø20 mm o długości
1500 mm (art. nr 620 151) na fundament śrubowy (należy zamawiać oddzielnie).
Teleskopowe maszty odgromowe wkręcane w grunt są zwymiarowane
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 177 km/godz.
Materiał: Stal HDG / aluminium / stal nierdzewna
Wysokość nad poziomem gruntu: 8000 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 8M SCFU STTZN AL
Nr kat.: 103123
lub podobny.

Certificates



Technical data

Materiał Stal HDG / aluminium / stal nierdzewna
Wysokość nad poziomem gruntu (l1) 8000 mm
Maksymalne obciążenie wiatrem 177 km/h
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103123 was added to Notepad.

Go to Notepad

Product 103123 was added to the cart.

Go to Web-Shop

Part No. 103124 TBM 9M SCFU STTZN AL

GTIN 4013364112742, Customs tariff No. (EU): 85389099, Gross weight: 37.60 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy z fundamentem śrubowym, wysokość 9000 mm
Teleskopowy maszt odgromowy wkręcany w grunt
do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
np. biogazowni, elektrowni fotowoltaicznych na otwartych przestrzeniach.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany
w naturalny grunt bez specjalnego przygotowania i
dodatkowo mocowany za pomocą uziomów pionowych.
Aby zapewnić dodatkowe mocowanie wymagane są
3 sztuki uziomu pionowego Ø20 mm o długości
1500 mm (art. nr 620 151) na fundament śrubowy (należy zamawiać oddzielnie).
Teleskopowe maszty odgromowe wkręcane w grunt są zwymiarowane
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 159 km/godz.
Materiał: Stal HDG / aluminium
Wysokość nad poziomem gruntu: 9000 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 9M SCFU STTZN AL
Nr kat.: 103124
lub podobny.

Certificates



Technical data

Materiał Stal HDG / aluminium
Wysokość nad poziomem gruntu (l1) 9000 mm
Maksymalne obciążenie wiatrem 159 km/h
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103124 was added to Notepad.

Go to Notepad

Product 103124 was added to the cart.

Go to Web-Shop

Part No. 103125 TBM 10M SCFU STTZN AL

GTIN 4013364112759, Customs tariff No. (EU): 85389099, Gross weight: 42.20 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy z fundamentem śrubowym, wysokość 10000 mm
Teleskopowy maszt odgromowy wkręcany w grunt
do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
np. biogazowni, elektrowni fotowoltaicznych na otwartych przestrzeniach.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany
w naturalny grunt bez specjalnego przygotowania i
dodatkowo mocowany za pomocą uziomów pionowych.
Aby zapewnić dodatkowe mocowanie wymagane są
3 sztuki uziomu pionowego Ø20 mm o długości
1500 mm (art. nr 620 151) na fundament śrubowy (należy zamawiać oddzielnie).
Teleskopowe maszty odgromowe wkręcane w grunt są zwymiarowane
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 116 km/godz.
Materiał: Stal HDG / aluminium / stal nierdzewna
Wysokość nad poziomem gruntu: 10000 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 10M SCFU STTZN AL
Nr kat.: 103125
lub podobny.

Certificates



Technical data

Materiał Stal HDG / aluminium / stal nierdzewna
Wysokość nad poziomem gruntu (l1) 10000 mm
Maksymalne obciążenie wiatrem 116 km/h
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103125 was added to Notepad.

Go to Notepad

Product 103125 was added to the cart.

Go to Web-Shop

Part No. 103126 TBM 11M SCFU STTZN AL

GTIN 4013364112841, Customs tariff No. (EU): 85389099, Gross weight: 42.40 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy z fundamentem śrubowym, wysokość 11000 mm
Teleskopowy maszt odgromowy wkręcany w grunt
do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
np. biogazowni, elektrowni fotowoltaicznych na otwartych przestrzeniach.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany
w naturalny grunt bez specjalnego przygotowania i
dodatkowo mocowany za pomocą uziomów pionowych.
Aby zapewnić dodatkowe mocowanie wymagane są
3 sztuki uziomu pionowego Ø20 mm o długości
1500 mm (art. nr 620 151) na fundament śrubowy (należy zamawiać oddzielnie).
Teleskopowe maszty odgromowe wkręcane w grunt są zwymiarowane
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 112 km/godz.
Materiał: Stal HDG / aluminium
Wysokość nad poziomem gruntu: 11000 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 11M SCFU STTZN AL
Nr kat.: 103126
lub podobny.

Certificates



Technical data

Materiał Stal HDG / aluminium
Wysokość nad poziomem gruntu (l1) 11000 mm
Maksymalne obciążenie wiatrem 112 km/h
Spełnia wymagania normy DIN EN 62561-(1+2)
