Cassetta di sezionamento per sistemi di isolamento termico

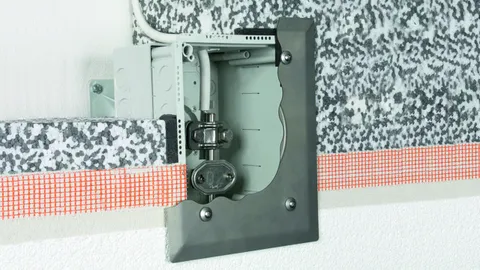

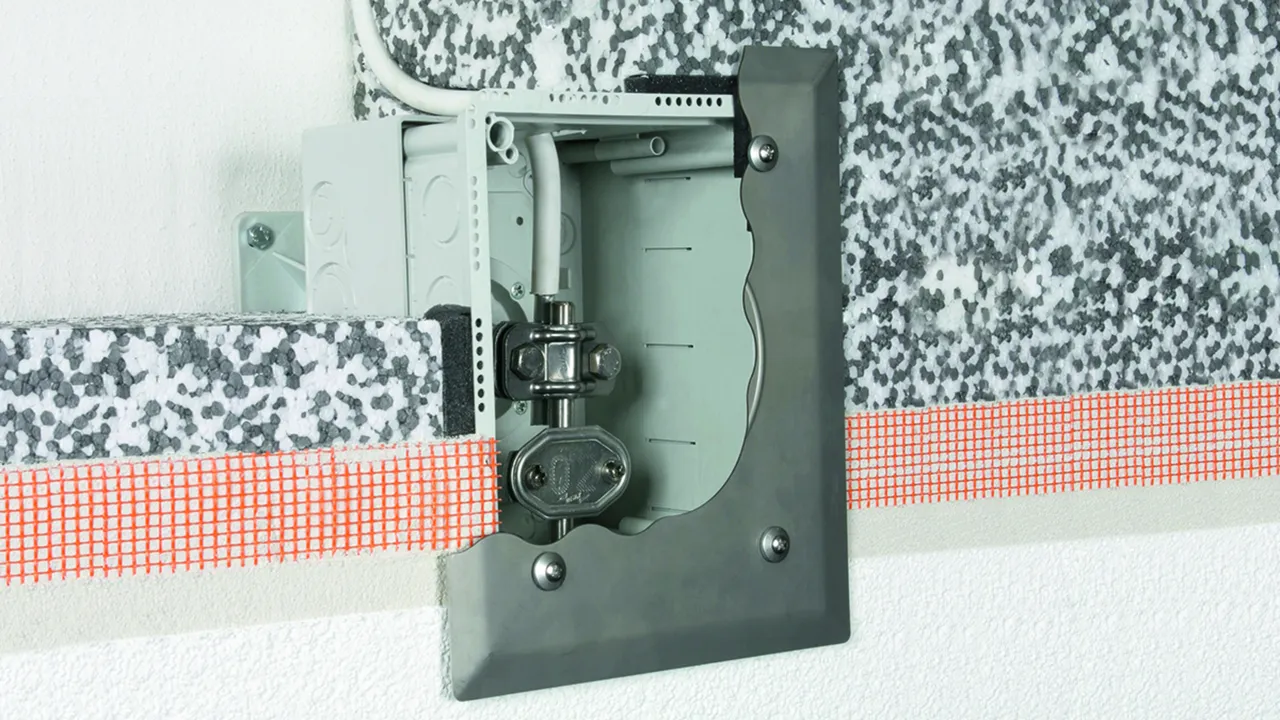

La cassetta di sezionamento telescopica è stata progettata specificatamente per il montaggio in sistemi di isolamento termico a cappotto (protezione termica).
Si può impostare la cassetta di sezionamento senza gradini da 90 a 140 mm e utilizzarla con il distanziatore aggiuntivo per spessori di materiali isolanti fino a 320 mm.
Tramite un coperchio in acciaio INOX dotato di apposite angolature e di una guarnizione è possibile effettuare un montaggio a tenuta stagna.

Nella fornitura sono compresi tutti gli elementi di fissaggio necessari (viti e tasselli) e un coperchio in polistirolo (protezione dallo sporco durante i lavori di intonacatura).

Idonea per gli inserimenti di conduttori (perforazioni):
– conduttore tondo Ø8-10 mm
– conduttore tondo con rivestimento in plastica Ø13 mm
– conduttura HVI Ø20-27 mm
– conduttore piatto 30x3,5 mm

Il morsetto di sezionamento necessario e la targhetta di numerazione devono essere ordinati separatamente.

Details

lorem ipsum

Cassetta di sezionamento con distanziatore

Per spessori di materiale isolante da 140 fino a 320 mm.

1 Product

Part No. 476055 TSKS WDVS 185X140X88 AH50.200 K V2A

GTIN 4013364219755, Customs tariff No. (EU): 85359000, Gross weight: 1.02 kg, PU: 1.00 pz.


Images

Additional information

Cassetta di sezionamento per sistemi di isolamento termico a cappotto con distanziatore
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
unità completa pronta per il montaggio per
l'integrazione a regola d'arte nel
sistema di isolamento termico a cappotto con superficie adesiva per
nastri adesivi con guarnizione in materiale plastico
stabilizzata ai raggi UV, resistente alle intemperie
e distanziatore con nucleo in polistirolo espanso
Materiale cassetta: PC / ABS
Materiale coperchio: INOX
Materiale distanziatore: PP
Dimensioni distanziatore: 120 x 120 x 200 mm
Altezza di montaggio: 90-320 mm

Fabbricato: DEHN
Tipo: TSKS WDVS 185X140X88 AH50.200 K V2A
Art.: 476055
o similare.



Technical data

Materiale cassetta PC / ABS
Dimensioni cassetta 185 x 145 mm
Materiale coperchio INOX
Materiale distanziatore PP
Dimensioni distanziatore 120 x 120 x 200 mm
Altezza di montaggio 90-320 mm

Product 476055 was added to Notepad.

Product 476055 was added to the cart.


Cassetta di sezionamento

Per spessori di materiale isolante da 90 fino a 140 mm.

1 Product

Part No. 476050 TSK WDVS 180X140X88 K V2A

GTIN 4013364219717, Customs tariff No. (EU): 85359000, Gross weight: 1.02 kg, PU: 1.00 pz.


Images

Additional information

Cassetta di sezionamento per sistemi di isolamento termico a cappotto
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
Per il montaggio a regola d'arte
nel sistema di isolamento termico a cappotto con superficie adesiva per
nastri adesivi
con guarnizione in materiale plastico
stabilizzata ai raggi UV e resistente alle intemperie
Materiale cassetta: PC / ABS
Materiale coperchio: INOX
Altezza di montaggio: 90-140 mm

Fabbricato: DEHN
Tipo: TSK WDVS 180X140X88 K V2A
Art.: 476050
o similare.



Technical data

Materiale cassetta PC / ABS
Dimensioni cassetta 185 x 145 mm
Materiale coperchio INOX
Altezza di montaggio 90-140 mm

Product 476050 was added to Notepad.

Product 476050 was added to the cart.


Distanziatore separato

Esecuzione con anima in polistirolo (nessun ponte termico) da combinare con la cassetta di sezionamento. Si può accorciare il distanziatore in gradini di 10 mm da 200 a 50 mm.

1 Product

Part No. 476053 AH TSK WDVS 50.200 K

GTIN 4013364219724, Customs tariff No. (EU): 39259080, Gross weight: 225.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore separato
Distanziatore separato secuzione con anima in polistirolo (nessun ponte termico) da combinare con la cassetta di sezionamento. Si può accorciare il distanziatore in gradini di 10 mm da 200 a 50 mm.
Materiale distanziatore: PP
Dimensioni distanziatore: 120 x 120 x 200 mm

Fabbricato: DEHN
Tipo: AH TSK WDVS 50.200 K
Art.: 476053
o similare.



Technical data

Materiale distanziatore PP
Dimensioni distanziatore 120 x 120 x 200 mm

Product 476053 was added to Notepad.

Product 476053 was added to the cart.
