Maszt odgromowy z przewodem HVI light plus do wsporników metalowych i krokwi dachowych

Kompletny zestaw masztu odgromowego do montażu wierzchniego na dachu metalowym, wsporniku montażowym na krokiew służy do poddachowego montażu przewodu HVI light plus.

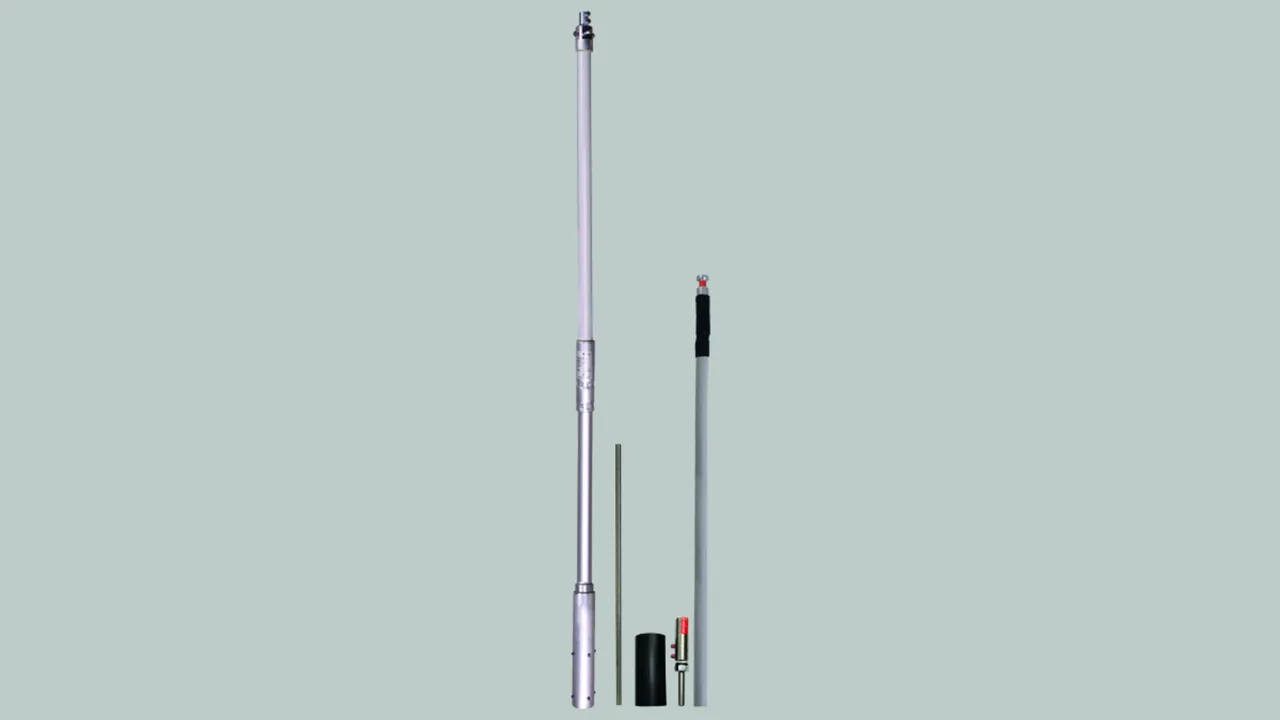

Zestaw składa się z:
– Iglica odgromowa ze stali nierdzewnej Ø10 mm, długość 1000 mm
– Rura wsporcza GRP/aluminium Ø40/50/60 mm, długość 2680 mm
– Przewód HVI light plus (wstępnie zmontowany, montaż wewnątrz rury)

1 Product

Part No. 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN 4013364499782, Customs tariff No. (EU): 85389099, Gross weight: 10.40 kg, PU: 1.00 szt.

Images

Additional information

Przewód HVI light plus w rurze wsporczej 2680 mm z iglicą odgromową 1000 mm
Odseparowana iglica odgromowa
np. dla instalacji nadawczo-odbiorczych
(anteny paraboliczne, naziemne).
Przewód
Przewód HVI light plus w rurze wsporczej
Izolowany przewód odprowadzający o izolacji wysokonapięciowej pozwalający zachować
odstęp separujący od elementów przewodzących prąd
zgodnie z normą DIN EN 62305-3 (VDE 0185-305-3)
Ekwiwalentny odstęp separujący s =< 60 cm (w powietrzu)
albo s < 120 cm (materiał stały).
Rury wsporcze są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
przewodów HVI light plus ułożonych w rurze wsporczej,
ze specjalną
końcówką przyłączeniową wewnątrz i iglicą odgromową Ø10 mm, długość 1000 mm
Materiał rury wsporczej: TWS / Al
Długość rury wsporczej: 2680 mm
Długość transportowa: 2680 mm
Kolor przewodu: szary ●
Materiał przewodu: miedź
Równoważny odstęp separujący s (w powietrzu): ≤ 60 cm
Minimalna długość do zamówienia: 6 m
Maksymalna długość do zamówienia: 70 m
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
Nr kat.: 819688
lub podobny.

Certificates



Technical data

Materiał rury wsporczej TWS / Al
Długość rury wsporczej 2680 mm
Długość transportowa 2680 mm
Długość iglicy odgromowej 1000 mm
Średnica przewodu Ø 21 mm
Kolor przewodu szary ●
Materiał przewodu miedź
Równoważny odstęp separujący s (w powietrzu) ≤ 60 cm
Minimalna długość do zamówienia 6 m
Maksymalna długość do zamówienia 70 m
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)
