Szyna zwierająca

Po prostu wybierz online odpowiednią szynę zwierającą
Dopasowana do indywidualnych potrzeb konfiguracja
Stała kontrola poprawności w tle
Z podłużnym rowkiem zapewniającym niezawodny kontakt
Wysoka odporność na prąd zwarciowy do maks. 130 kA / 0,5 s do instalacji niskiego napięcia (NN) oraz 80 kA / 0,5 s średniego napięcia (SN)

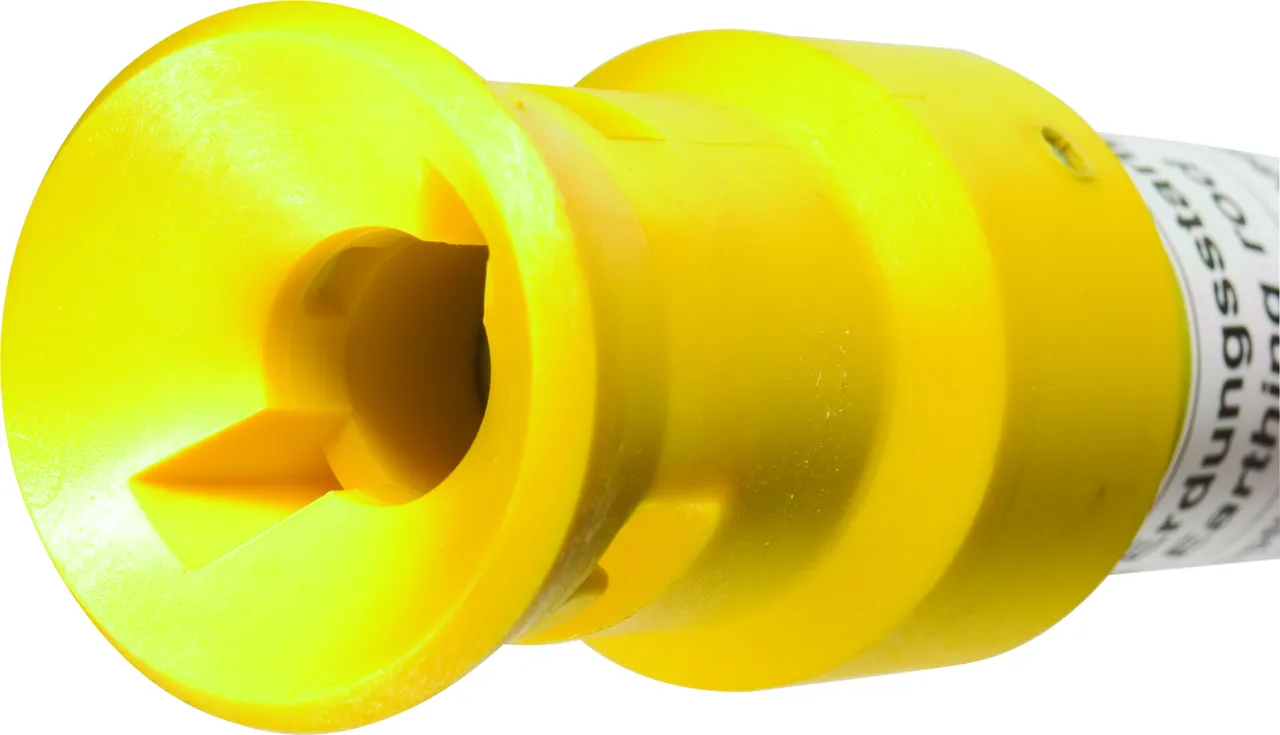

Praca z wykorzystaniem drążka uziemiającego w wykonaniu z trzpieniem sześciokątnym lub trzpieniem z poprzecznym kołkiem
Inne długości szyny i przewodu do uziemiania można wybrać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Details

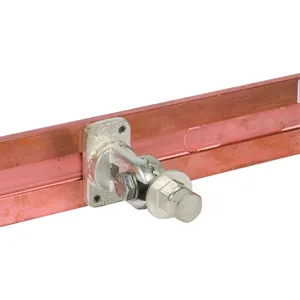

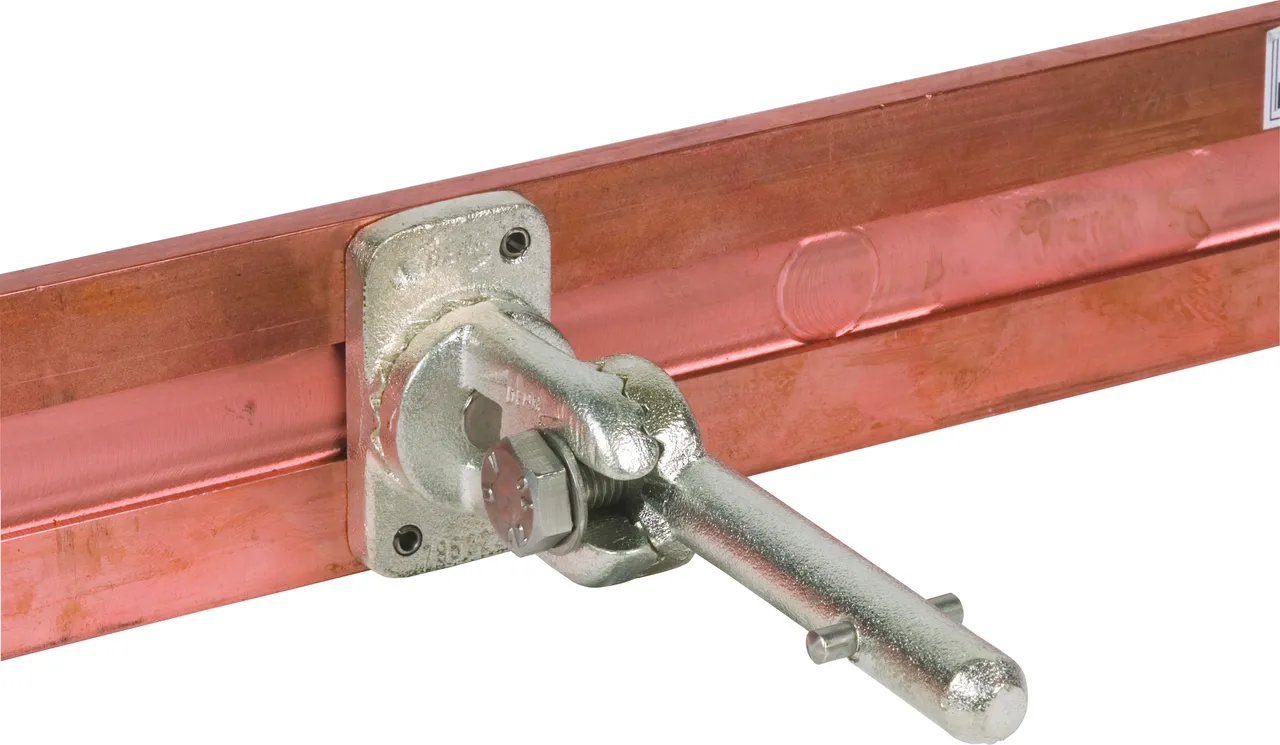

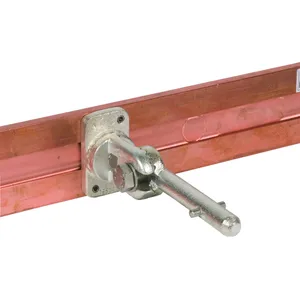

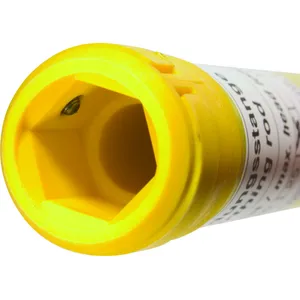

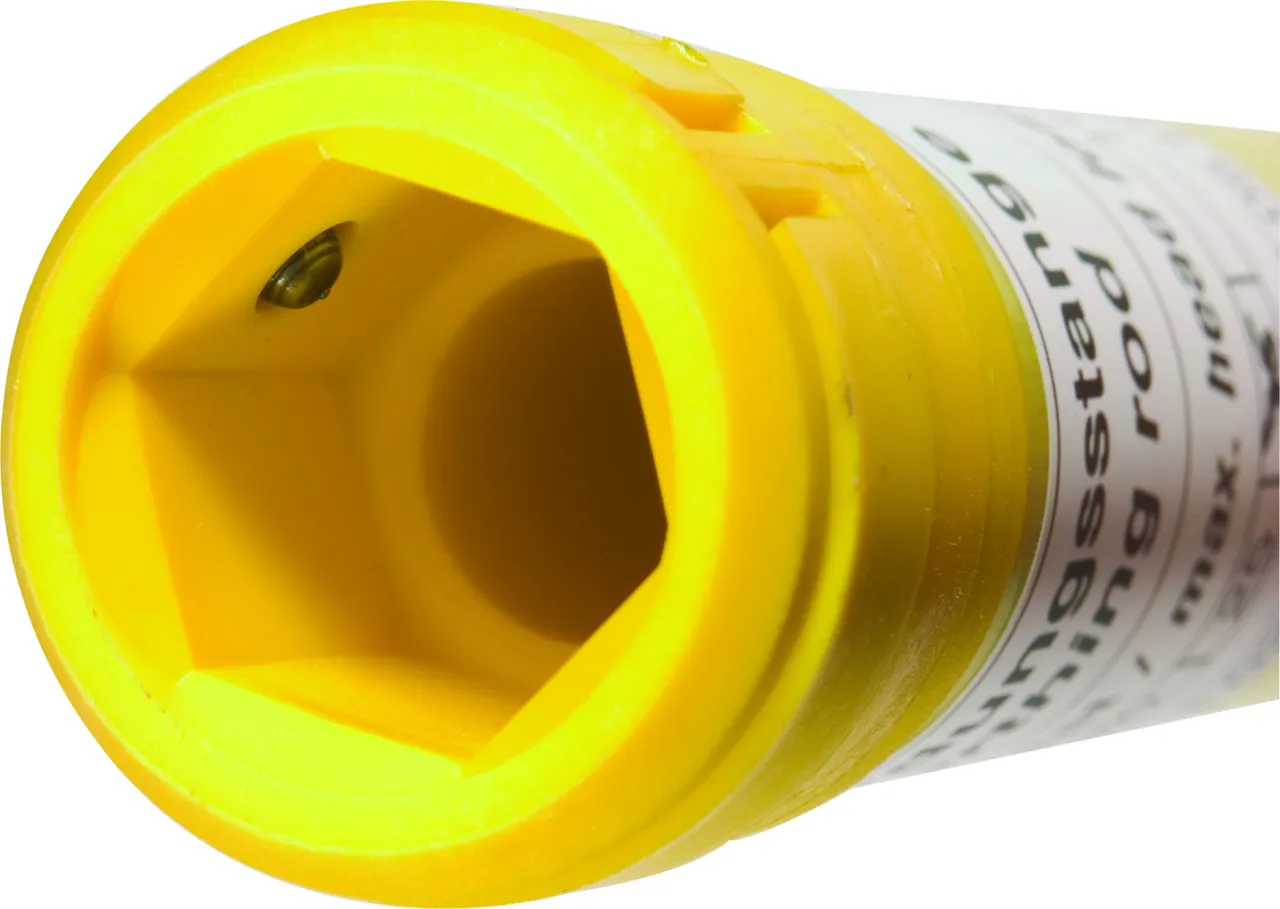

**SQ:** Trzpień z poprzecznym kołkiem (ze złączem bagnetowym).

lorem ipsum — **SQ:** Trzpień z poprzecznym kołkiem (ze złączem bagnetowym).

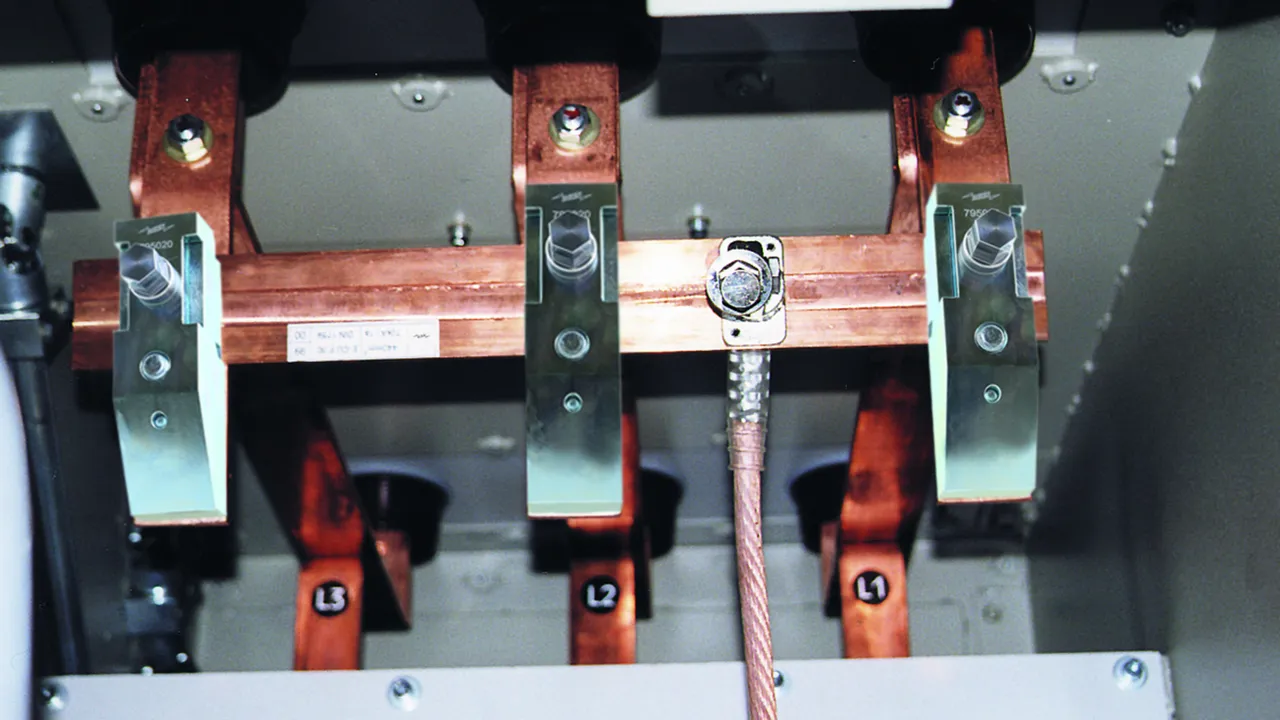

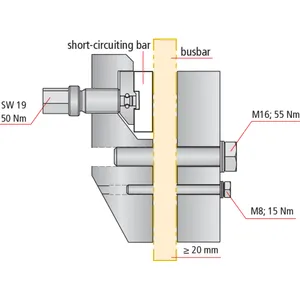

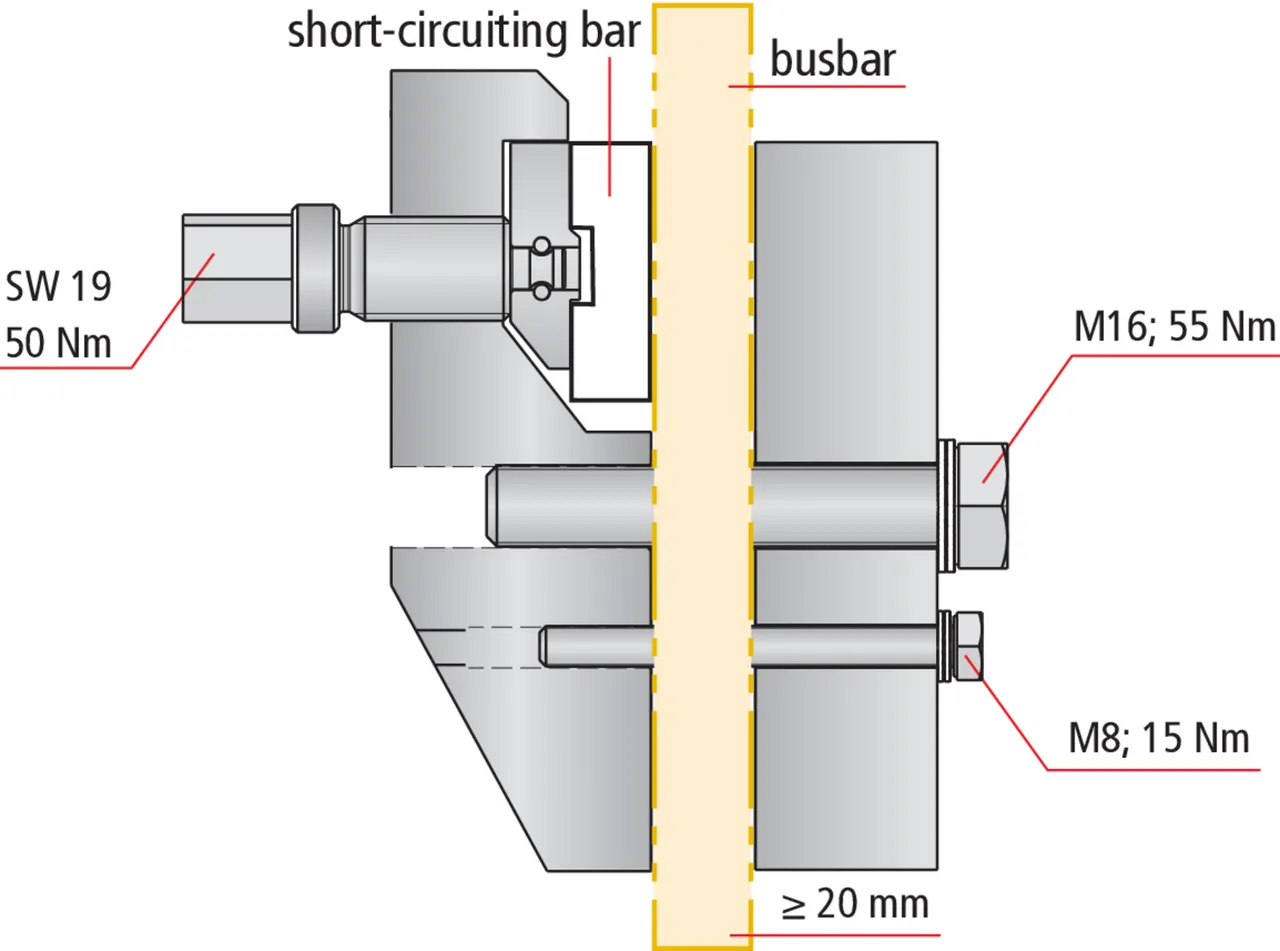

Zacisk stały do przyłączania zwieraczy zamontowany na szynie zbiorczej i wprowadzonej szynie zwierającej

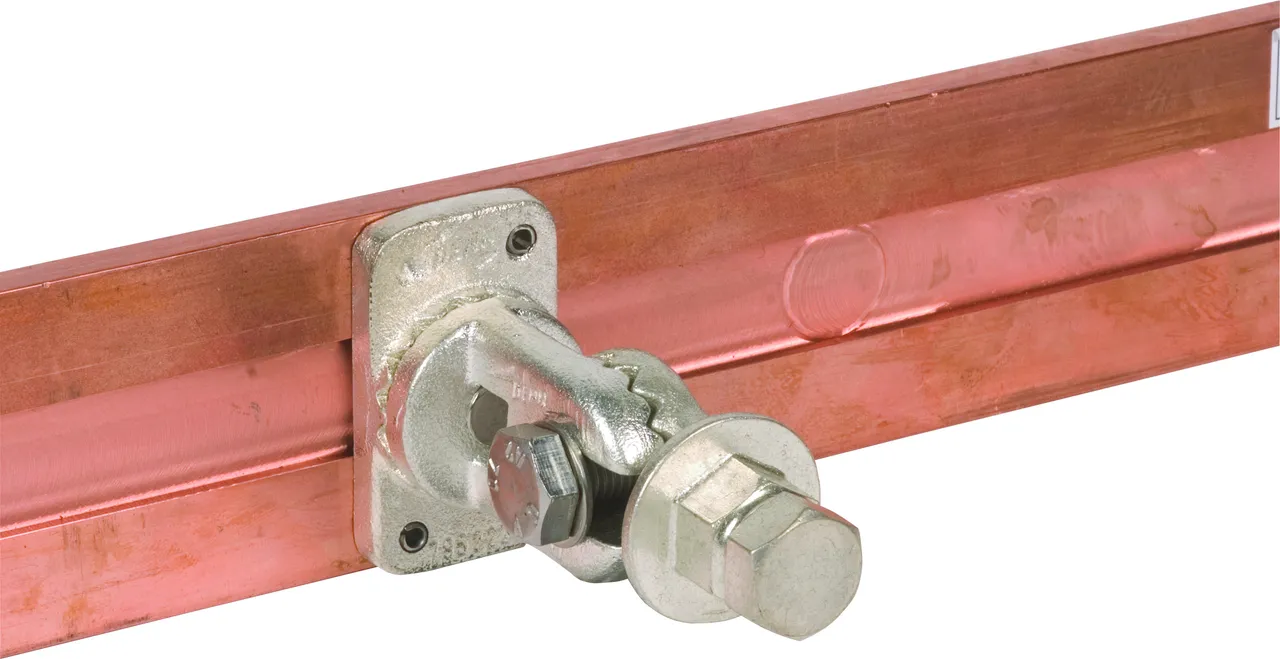

Szyna zwierająca wykonana z miedzi (E-Cu F20)

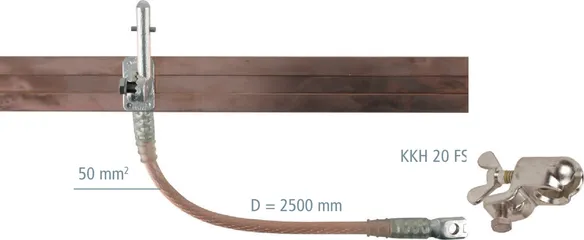

Po stronie uziemienia z zaciskiem kołpakowym, sztywnym (KKH 20 FS).

4 Products

Part No. VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Customs tariff No. (EU): 85359000, Gross weight: 6.18 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	NN
Urządzenie mocujące	SQ

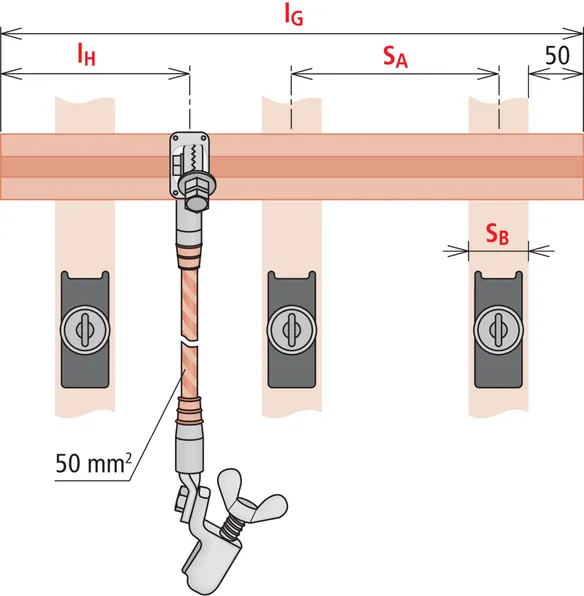

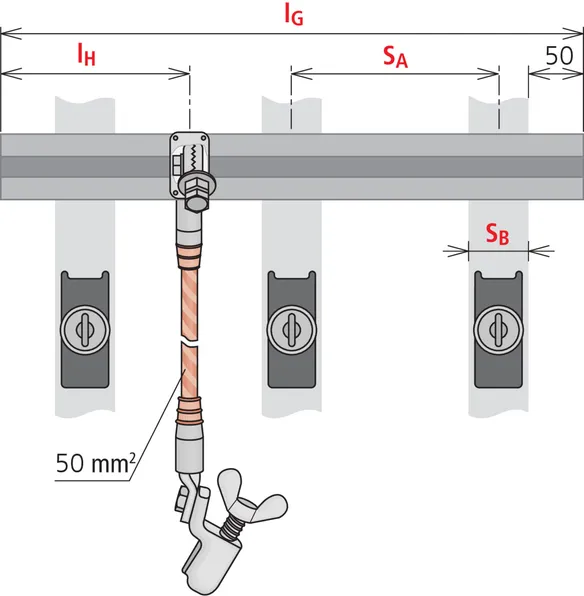

Pozycja urządzenia mocującego (I_H )	175 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	130 kA
Maksymalny prąd zwarciowy I_k1 s	90 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Zastosowanie	NN
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	175 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	130 kA
Maksymalny prąd zwarciowy I_k1 s	90 kA
Do	Rozdzielnice niskiego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	miedź
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Product VL2FG28 was added to Notepad.

Go to Notepad

Product VL2FG28 was added to the cart.

Go to Web-Shop

Part No. VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Customs tariff No. (EU): 85359000, Gross weight: 6.14 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	NN
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	175 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	130 kA
Maksymalny prąd zwarciowy I_k1 s	90 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Zastosowanie	NN
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	175 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	130 kA
Maksymalny prąd zwarciowy I_k1 s	90 kA
Do	Rozdzielnice niskiego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	miedź
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Product VHNEFQE was added to Notepad.

Go to Notepad

Product VHNEFQE was added to the cart.

Go to Web-Shop

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	mosiądz
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	525 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	80 kA
Maksymalny prąd zwarciowy I_k1 s	80 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Zastosowanie	mosiądz
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	525 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	80 kA
Maksymalny prąd zwarciowy I_k1 s	80 kA
Do	Rozdzielnice średniego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	miedź
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Product VV7M6CQ was added to Notepad.

Go to Notepad

Product VV7M6CQ was added to the cart.

Go to Web-Shop

Part No. V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	MS
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	525 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	80 kA
Maksymalny prąd zwarciowy I_k1 s	80 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Zastosowanie	MS
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	525 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	80 kA
Maksymalny prąd zwarciowy I_k1 s	80 kA
Do	Rozdzielnice średniego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	miedź
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Product V5DHK24 was added to Notepad.

Go to Notepad

Product V5DHK24 was added to the cart.

Go to Web-Shop

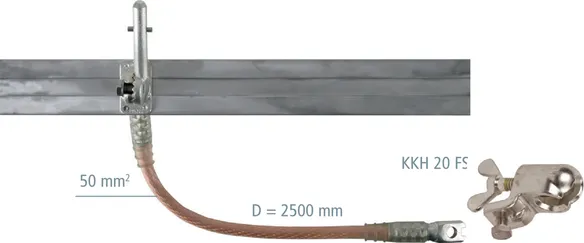

Szyna zwierająca wykonana z aluminium (AlMgSi 0,5)

Po stronie uziemienia z zaciskiem kołpakowym, sztywnym (KKH 20 FS).

4 Products

Part No. VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	NN
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	175 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	90 kA
Maksymalny prąd zwarciowy I_k1 s	64 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Zastosowanie	NN
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	175 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	90 kA
Maksymalny prąd zwarciowy I_k1 s	64 kA
Do	Rozdzielnice niskiego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	aluminium
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Product VNRLBXU was added to Notepad.

Go to Notepad

Product VNRLBXU was added to the cart.

Go to Web-Shop

Part No. VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	NN
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	175 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	90 kA
Maksymalny prąd zwarciowy I_k1 s	64 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Zastosowanie	NN
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	175 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	500 mm
Rozstaw szyn (S_A )	150 mm
Maksymalny prąd zwarciowy I_k0,5 s	90 kA
Maksymalny prąd zwarciowy I_k1 s	64 kA
Do	Rozdzielnice niskiego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	aluminium
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Product VP33XYL was added to Notepad.

Go to Notepad

Product VP33XYL was added to the cart.

Go to Web-Shop

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	mosiądz
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	675 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	60 kA
Maksymalny prąd zwarciowy I_k1 s	60 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Zastosowanie	mosiądz
Urządzenie mocujące	SQ
Pozycja urządzenia mocującego (I_H )	675 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	60 kA
Maksymalny prąd zwarciowy I_k1 s	60 kA
Do	Rozdzielnice średniego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	aluminium
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Product VSJ3Y6N was added to Notepad.

Go to Notepad

Product VSJ3Y6N was added to the cart.

Go to Web-Shop

Part No. VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Zastosowanie	mosiądz
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	675 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	60 kA
Maksymalny prąd zwarciowy I_k1 s	60 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Zastosowanie	mosiądz
Urządzenie mocujące	SK
Pozycja urządzenia mocującego (I_H )	675 mm
Wymiar profilu	60 x 12 mm
Wysokość	60 mm
Szerokość	12 mm
Długość całkowita (I_G )	1500 mm
Rozstaw szyn (S_A )	450 mm
Maksymalny prąd zwarciowy I_k0,5 s	60 kA
Maksymalny prąd zwarciowy I_k1 s	60 kA
Do	Rozdzielnice średniego napięcia
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał szyny zwierającej	aluminium
Materiał linki	Miedź , bardzo elastyczny
Przekrój przewodu	50 mm²
Długość przewodu	2500 mm
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu. Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Product VANH53Y was added to Notepad.

Go to Notepad

Product VANH53Y was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Szyna zwierająca

Details

Szyna zwierająca wykonana z miedzi (E-Cu F20)

Part No. VL2FG28 KS SQ C NS VL2FG28

Product VL2FG28 was added to Notepad.

Product VL2FG28 was added to the cart.

Part No. VHNEFQE KS SK C NS VHNEFQE

Product VHNEFQE was added to Notepad.

Product VHNEFQE was added to the cart.

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

Product VV7M6CQ was added to Notepad.

Product VV7M6CQ was added to the cart.

Part No. V5DHK24 KSX SK C MS V5DHK24

Product V5DHK24 was added to Notepad.

Product V5DHK24 was added to the cart.

Szyna zwierająca wykonana z aluminium (AlMgSi 0,5)

Part No. VNRLBXU KS SQ A NS VNRLBXU

Product VNRLBXU was added to Notepad.

Product VNRLBXU was added to the cart.

Part No. VP33XYL KS SK A NS VP33XYL

Product VP33XYL was added to Notepad.

Product VP33XYL was added to the cart.

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

Product VSJ3Y6N was added to Notepad.

Product VSJ3Y6N was added to the cart.

Part No. VANH53Y KSX SK A MS VANH53Y

Product VANH53Y was added to Notepad.

Product VANH53Y was added to the cart.
