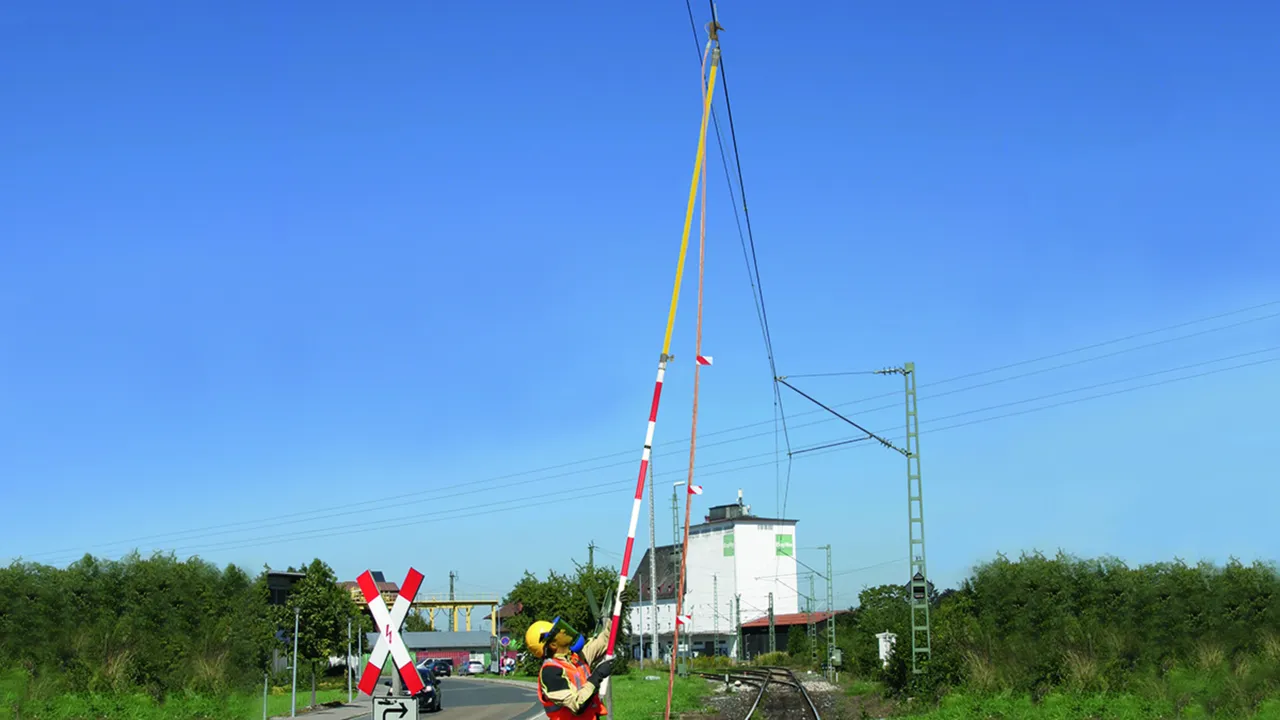

Drążki uziemiające do zastosowań kolejowych

do użytku zewnętrznego

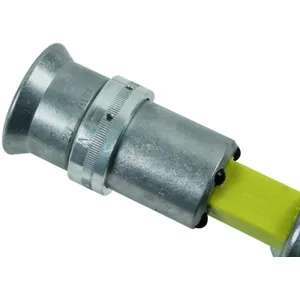

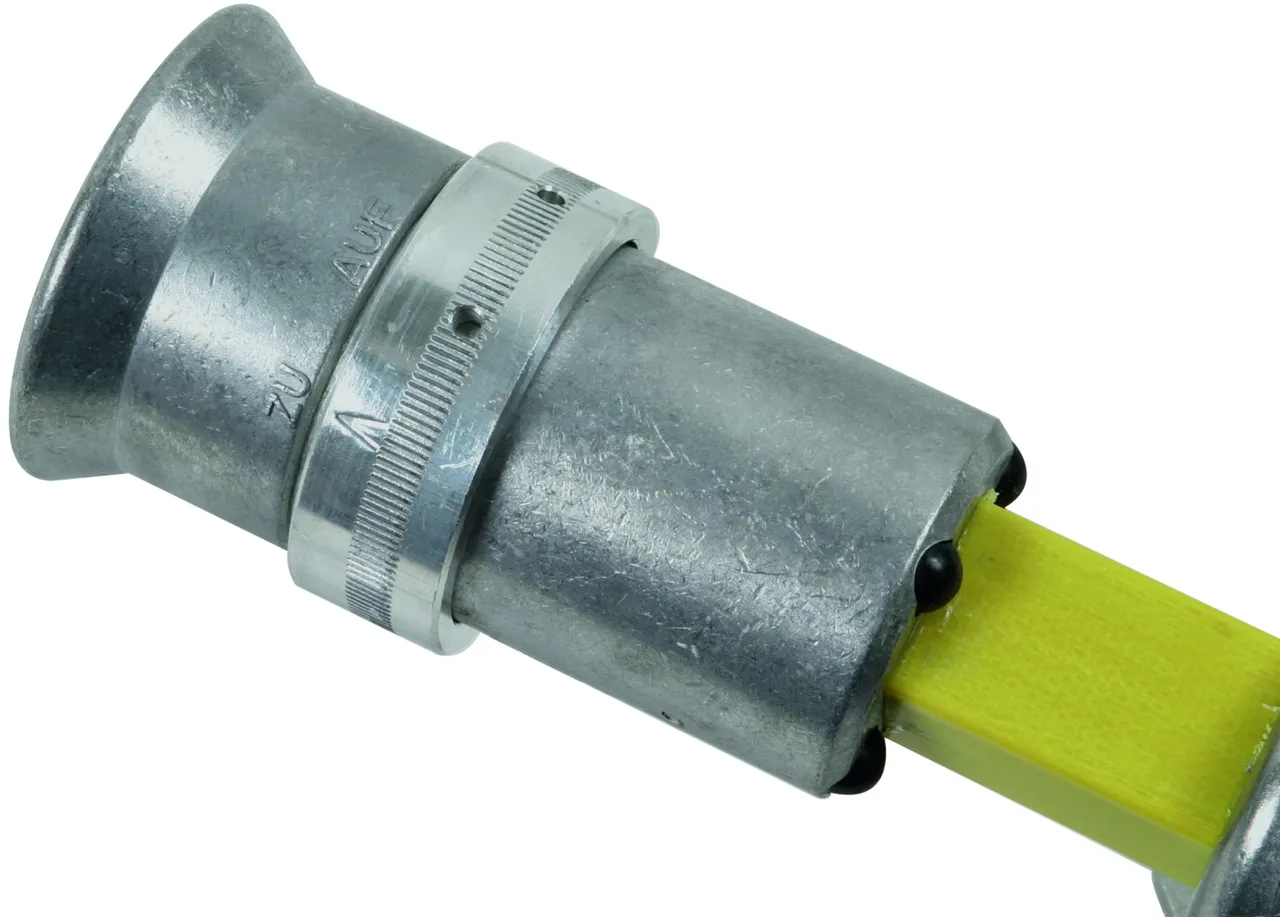

solidne aluminiowe złącze stożkowe
Drążek teleskopowy regulowany bezstopniowo za pomocą pokrętła gwiazdowego
Pasuje wyłącznie do śrubowych zacisków fazowych i zacisków z długim trzpieniem z poprzecznym kołkiem

Details

Teleskopowy, z trzpieniem T-kształtnym

Do gwintowanych trzpieni z poprzecznym kołkiem (zatrzask bagnetowy).

2 Products

Part No. 769352 ESTC SQL RW 3500

GTIN 4013364007345, Customs tariff No. (EU): 82055980, Gross weight: 4.60 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Długość całkowita (l_{G max} / I_{G min} )	3515 / 1935 mm
Nr rysunku DB	3 Ebgw 01.58
Nr materiału DB	157 534

Długość całkowita (l_{G max} / I_{G min} )	3515 / 1935 mm
Długość rękojeści (I_H )	1150 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Nr rysunku DB	3 Ebgw 01.58
Nr materiału DB	157 534
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał pokrętła gwiazdowego	Stop aluminium
Wykonanie końcówki	Oczko, aluminium/guma
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C

Product 769352 was added to Notepad.

Go to Notepad

Product 769352 was added to the cart.

Go to Web-Shop

Part No. 769502 ESTC SQL RW 5000

GTIN 4013364004542, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2685 mm
Nr rysunku DB	3 Ebgw 01.52
Nr materiału DB	157 533

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2685 mm
Długość rękojeści (I_H )	1900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Nr rysunku DB	3 Ebgw 01.52
Nr materiału DB	157 533
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał pokrętła gwiazdowego	Stop aluminium
Wykonanie końcówki	Oczko, aluminium/guma
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C

Product 769502 was added to Notepad.

Go to Notepad

Product 769502 was added to the cart.

Go to Web-Shop

Stół teleskopowy, z trzpieniem z poprzecznym kołkiem i prowadnicą przewodu

Do gwintowanych trzpieni z poprzecznym kołkiem (zatrzask bagnetowy).
Złącze zaciskowe jest dodatkowo wyposażone w prowadnicę przewodu i hak do mocowania przewodu do uziemiania i drążka uziemiającego z boku masztu (bez pokrętła regulacji).

1 Product

Part No. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2685 mm
Nr rysunku DB	3 Ebgw 01.55
Nr materiału DB	612 142

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2685 mm
Długość rękojeści (I_H )	1900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Nr rysunku DB	3 Ebgw 01.55
Nr materiału DB	612 142
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał pokrętła gwiazdowego	Stop aluminium
Wykonanie końcówki	Oczko, aluminium/guma
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C

Product 769508 was added to Notepad.

Go to Notepad

Product 769508 was added to the cart.

Go to Web-Shop

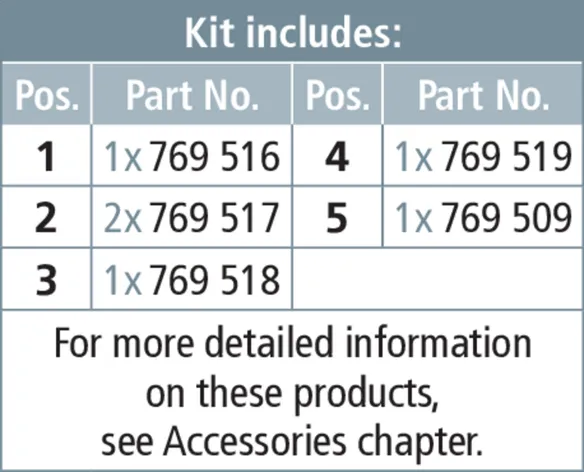

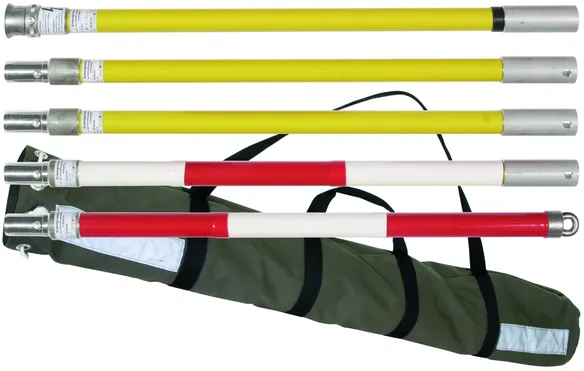

6-częściowy, z trzpieniem T-kształtnym i złączem aluminiowym

Do gwintowanych trzpieni z poprzecznym kołkiem (zatrzask bagnetowy).

1 Product

Part No. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, Customs tariff No. (EU): 82055980, Gross weight: 6.69 kg, PU: 1.00 szt.

Images

Additional information

Technical data

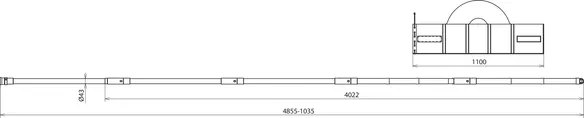

Długość całkowita (l_{G max} / I_{G min} )	4855 / 1035 mm
Nr rysunku DB	3 Ebgw 01.68-1

Product 769515 was added to Notepad.

Go to Notepad

Product 769515 was added to the cart.

Go to Web-Shop
