Elementy przyłączeniowe do przewodu HVI light

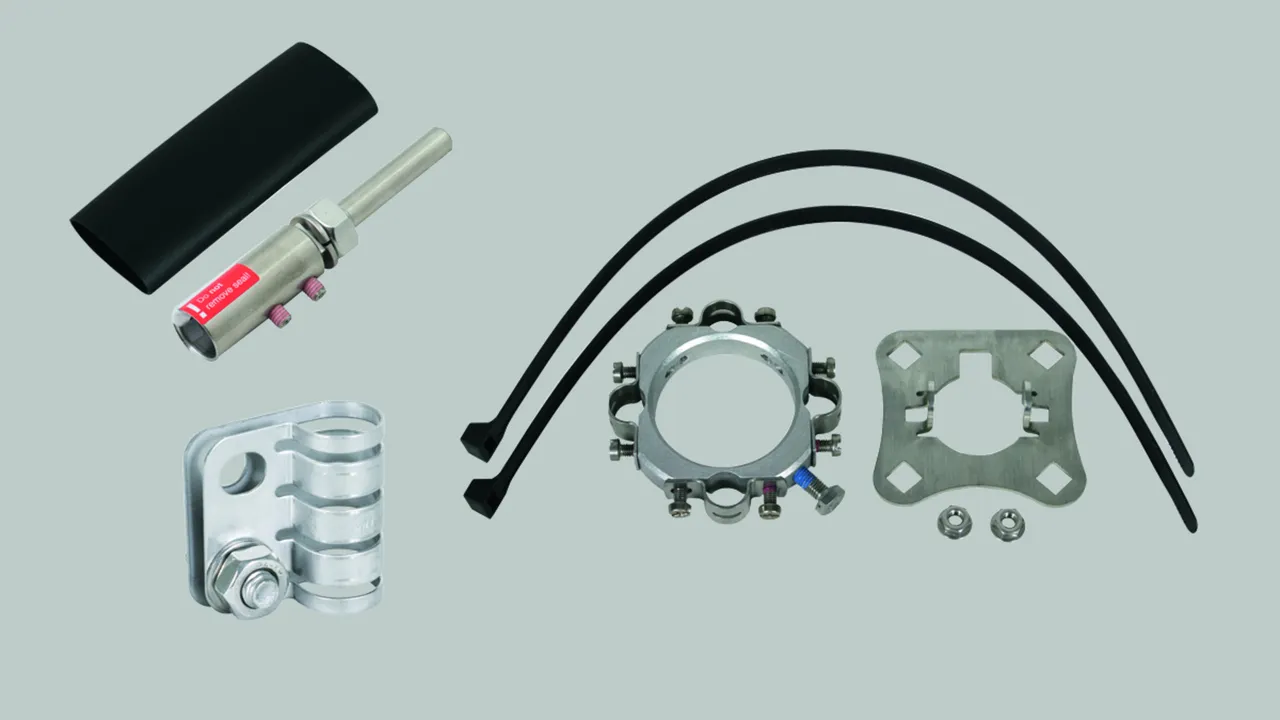

Element przyłączeniowy do przewodu HVI light

Element przyłączeniowy do łączenia przewodu HVI light z innymi elementami zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie koszulka termokurczliwa.

1 Product

Part No. 819299 AE BO10 KF HVI LI V2A

GTIN 4013364118911, Customs tariff No. (EU): 85359000, Gross weight: 140.00 g, PU: 1.00 szt.

Images

Additional information

Element przyłączeniowy do przewodu HVI light, stal nierdzewna
Elementy przyłączeniowe do przewodu HVI light do zakończenia
przewodu HVI light na obu końcach,
do łączenia przewodu
np. z płytką przyłączeniową na maszcie odgromowym
lub innymi elementami zewnętrznego urządzenia piorunochronnego.
W zestawie koszulka termokurczliwa
Materiał: stal nierdzewna
Przyłączenie: śruba Ø10 mm, długość 50 mm
Wykonanie: z podkładką sprężystą

Producent: DEHN
Typ: AE BO10 KF HVI LI V2A
Nr kat.: 819299
lub podobny.

Certificates



Technical data

Materiał stal nierdzewna
Przyłączenie śruba Ø10 mm, długość 50 mm
Wykonanie z podkładką sprężystą
Śruba sworzeń gwintowany M6 x 8 mm

Product 819299 was added to Notepad.

Go to Notepad

Product 819299 was added to the cart.

Go to Web-Shop

Element przyłączeniowy do wyrównywania potencjałów do przewodu HVI light

Do procesu odprowadzania pola elektrycznego przewodu HVI light w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do elektrycznego kontaktu z półprzewodzącym płaszczem.

1 Product

Part No. 410219 PAE 17 20 AB11 V2A

GTIN 4013364118829, Customs tariff No. (EU): 85359000, Gross weight: 74.00 g, PU: 1.00 szt.

Images

Additional information

Element wyrównawczy do przewodu HVI light, stal nierdzewna
Element wyrównawczy do przewodu HVI light do procesu odprowadzania
pola elektrycznego przewodu HVI light
w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do
elektrycznego kontaktu z półprzewodzącym płaszczem.
Materiał: stal nierdzewna
Zakres zacisku Ø: 17 mm
Otwór przyłączeniowy Ø: 11 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: PAE 17 20 AB11 V2A
Nr kat.: 410219
lub podobny.

Certificates



Technical data

Materiał stal nierdzewna
Zakres zacisku Ø 17 mm
Otwór przyłączeniowy Ø 11 mm
Śruba di M10 x 20 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410219 was added to Notepad.

Go to Notepad

Product 410219 was added to the cart.

Go to Web-Shop

Zestaw mocujący do przewodu HVI light

Zestaw mocujący do montażu przewodu HVI light na rurze wsporczej Ø50 mm (np. rurze wsporczej HVI long), składający się z płytki przyłączeniowej (poczwórnej, w tym dwóch nakrętek zabezpieczających) i pierścienia mocującego z czterema szczelinowymi uchwytami przewodu (Ø17 mm) do obszaru przyłączeniowego (w tym dwie opaski kablowe).

1 Product

Part No. 819289 BFS SR D50 4AE HVI LI AL V2A

GTIN 4013364236486, Customs tariff No. (EU): 85389099, Gross weight: 530.00 g, PU: 1.00 szt.

Images

Additional information

Zestaw mocujący
Zestaw mocujący do montażu przewodu HVI light
na rurze wsporczej Ø50 mm, składający się z płytki przyłączeniowej
(4-krotny, z dwoma nakrętkami zabezpieczającymi) i pierścienia mocującego
z czterema szczelinowymi uchwytami na przewody do
końcówki przyłączeniowej (w zestawie dwie opaski kablowe).
Materiał: stal nierdzewna / Al
Uchwyt płytki przyłączeniowej: Otwór kwadratowy 13 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: BFS SR D50 4AE HVI LI AL V2A
Nr kat.: 819289
lub podobny.



Technical data

Materiał stal nierdzewna / Al
Uchwyt płytki przyłączeniowej Otwór kwadratowy 13 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819289 was added to Notepad.

Go to Notepad

Product 819289 was added to the cart.

Go to Web-Shop

Bolec mocujący

Trzpień mocujący do montażu zwodu poziomego na iglicy odgromowej (Ø22 / Ø16 mm) lub płytce przyłączeniowej (np. art. nr 819 289 lub 819 288).

1 Product

Part No. 105229 BB 1XB11GSM8 1XB23GSM12 AL

GTIN 4013364280625, Customs tariff No. (EU): 85389099, Gross weight: 98.80 g, PU: 10.00 szt.

Images

Additional information

Trzpień mocujący
Trzpień mocujący do montażu przepięcia
za pomocą linki aluminiowej 50 mm² nr art. 840 050 do
iglicy odgromowej (Ø22 / Ø16 mm) lub płytki przyłączeniowej
(np. art. nr 819 289 lub 819 288).
Materiał: Al
Przyłączenie: 1x B 11 mm, 1x B 23 mm
Tulejka kablowa: 50 mm²
Materiał tulejki kablowej: Miedź/gal Sn

Producent: DEHN
Typ: BB 1XB11GSM8 1XB23GSM12 AL
Nr kat.: 105229
lub podobny.

Certificates



Technical data

Materiał Al
Przyłączenie 1x B 11 mm, 1x B 23 mm
Śruba di M8 x 10 di M12 x 20 mm
Tulejka kablowa 50 mm²
Materiał tulejki kablowej Miedź /gal Sn

Product 105229 was added to Notepad.

Go to Notepad

Product 105229 was added to the cart.

Go to Web-Shop
