Elementy przyłączniowe uziemienia do rozdzielnic i linii napowietrznych

  • Do przyłączania po stronie uziemienia do kulowych punktów mocowania, sworzni T-kształtnych, drutów i płaskowników, łączników i profili płaskich
  • Duży zakres zacisku do 40 mm
  • Wykonanie antyobrotowe PK1 lub PK2
  • Urządzenia do uziemiania i zwierania można zestawiać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Details

lorem ipsum

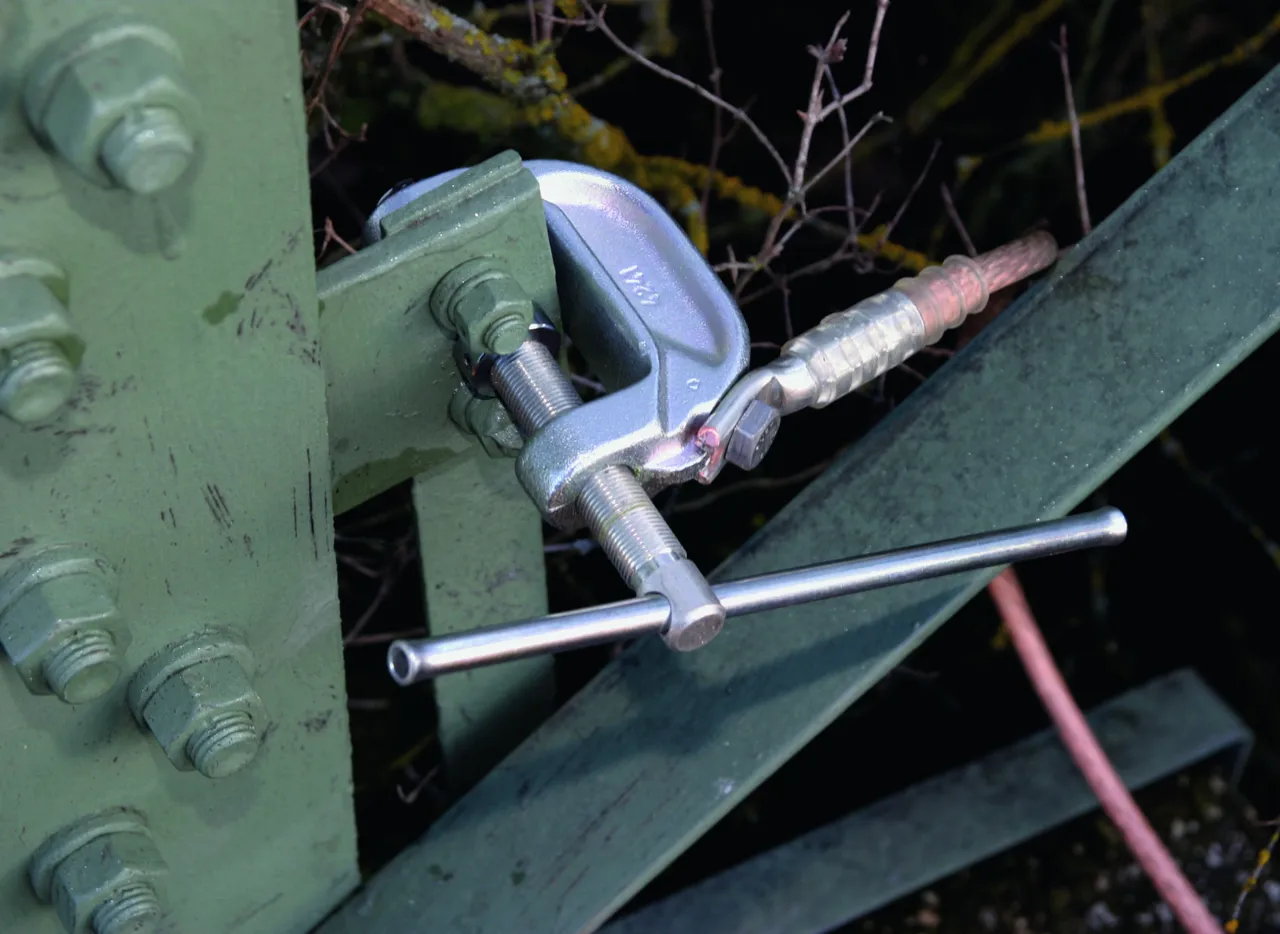

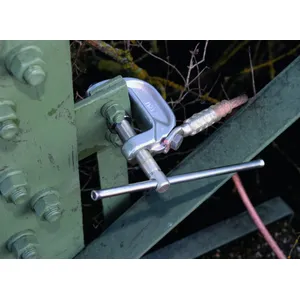

Zacisk frezarski uziemiający na lakierowanym maszcie stalowym.
lorem ipsum

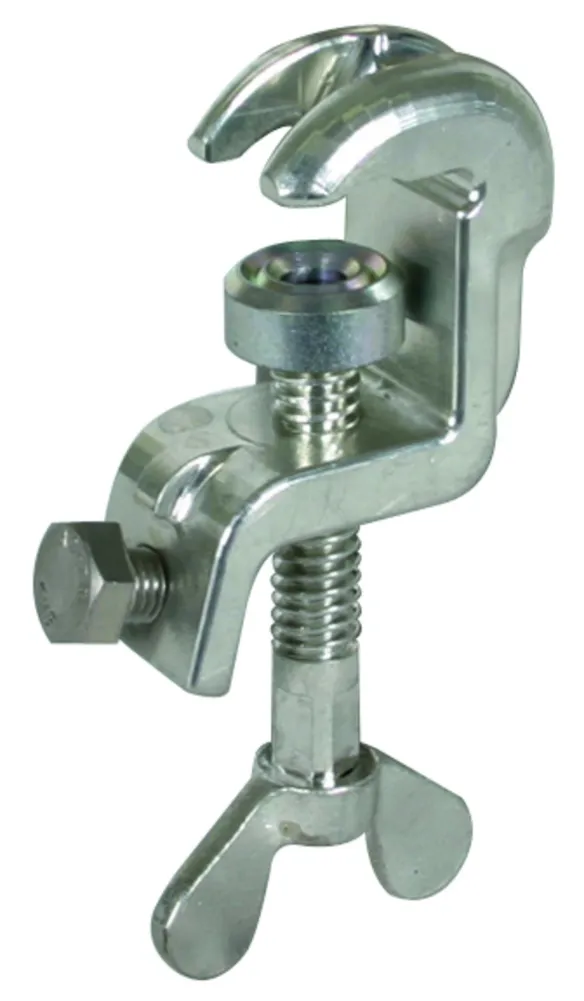

Zacisk uniwersalny ze śrubą motylkową

2 Products

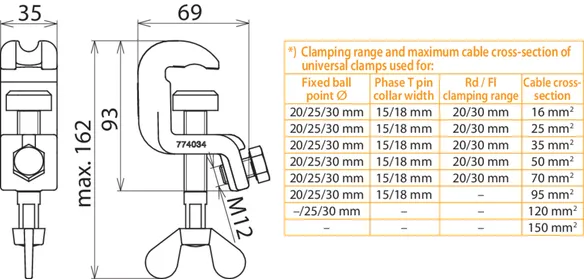

Part No. 774034 UEK 25 FS

GTIN 4013364114586, Customs tariff No. (EU): 85359000, Gross weight: 661.60 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

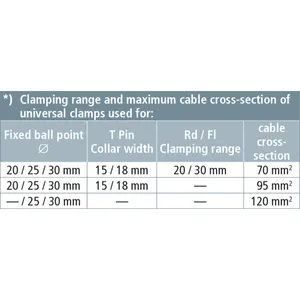

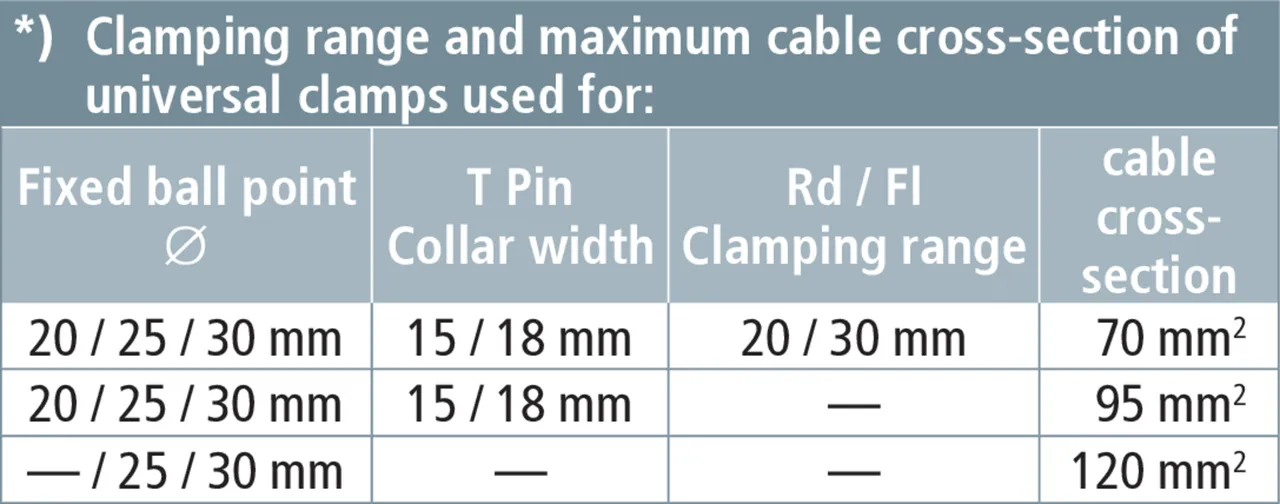

*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 774034 was added to Notepad.

Go to Notepad

Product 774034 was added to the cart.

Go to Web-Shop

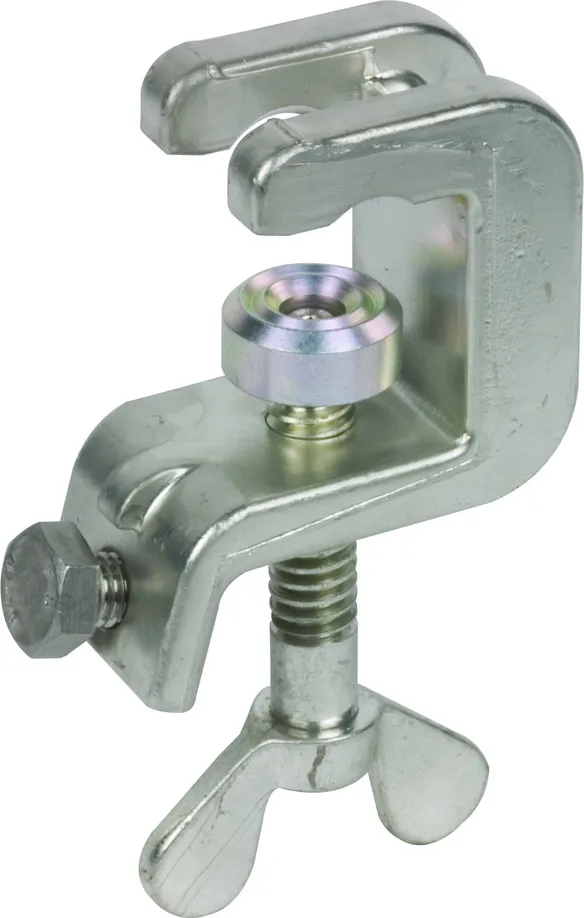

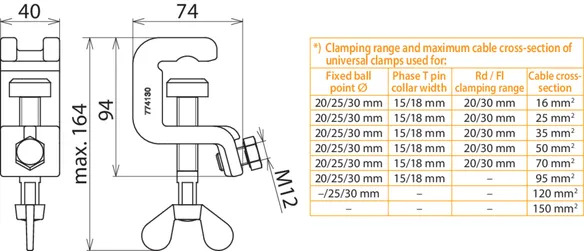

Part No. 774130 UEK 30 FS

GTIN 4013364057739, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 774130 was added to Notepad.

Go to Notepad

Product 774130 was added to the cart.

Go to Web-Shop

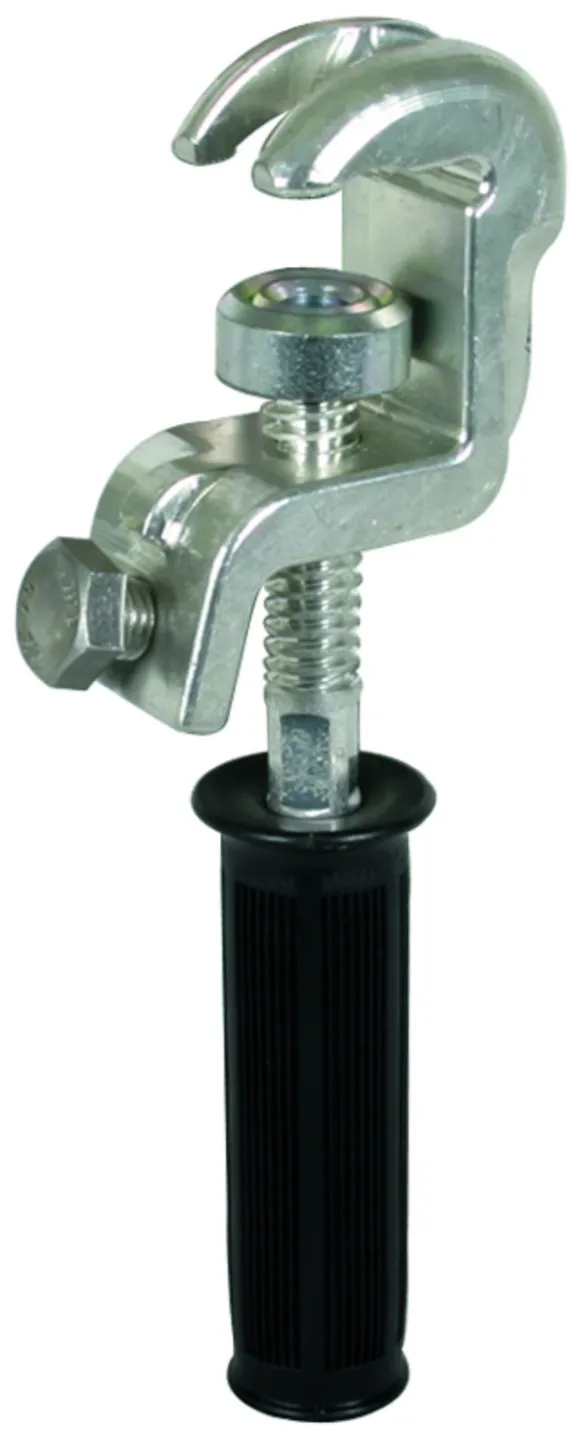

Zacisk uniwersalny z uchwytem

2 Products

Part No. 774234 UEK 25 HG

GTIN 4013364114593, Customs tariff No. (EU): 85359000, Gross weight: 771.60 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 774234 was added to Notepad.

Go to Notepad

Product 774234 was added to the cart.

Go to Web-Shop

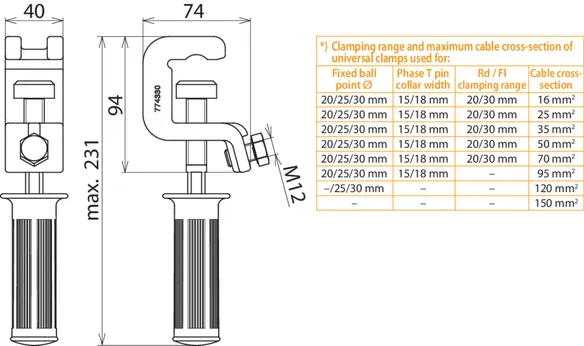

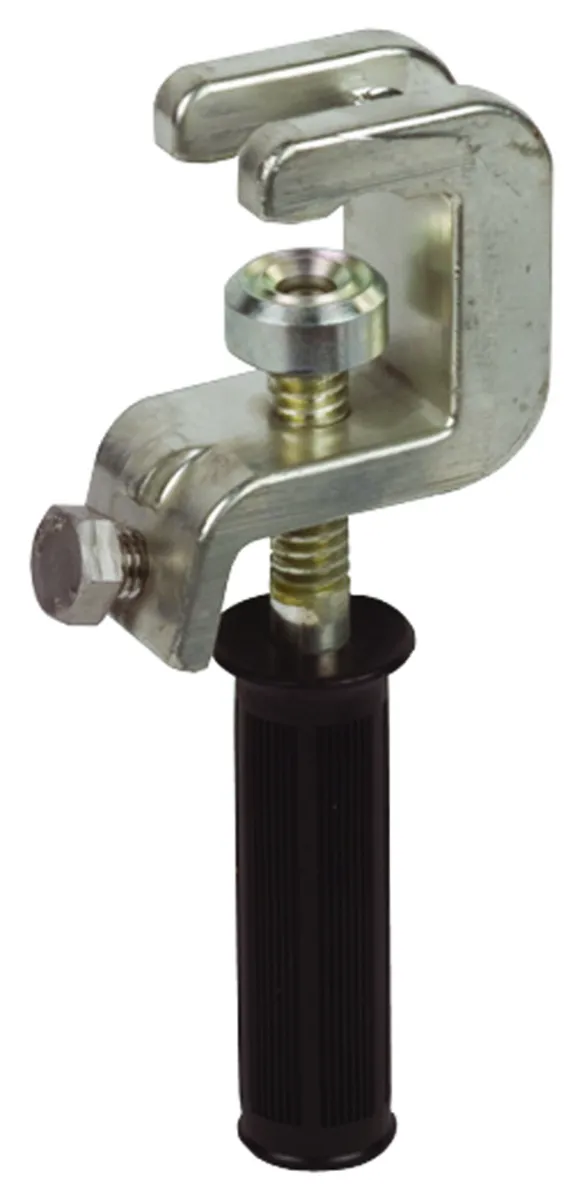

Part No. 774330 UEK 30 HG

GTIN 4013364057715, Customs tariff No. (EU): 85359000, Gross weight: 941.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 774330 was added to Notepad.

Go to Notepad

Product 774330 was added to the cart.

Go to Web-Shop

Zacisk uniwersalny z pokrętłem T-kształtnym

2 Products

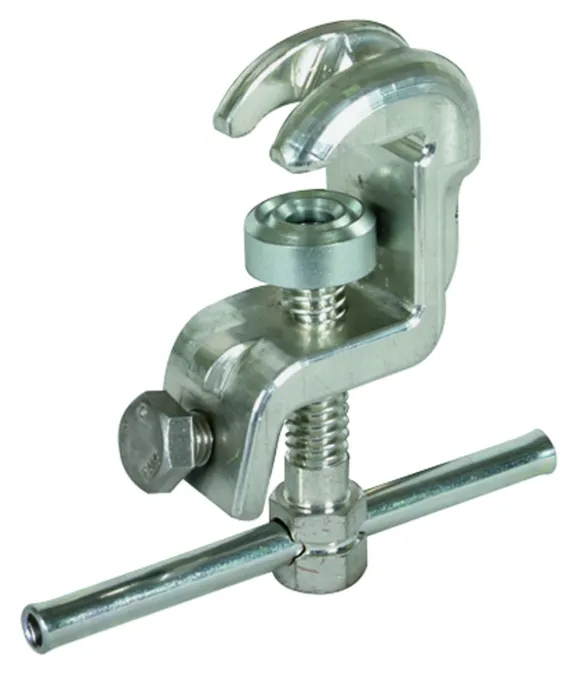

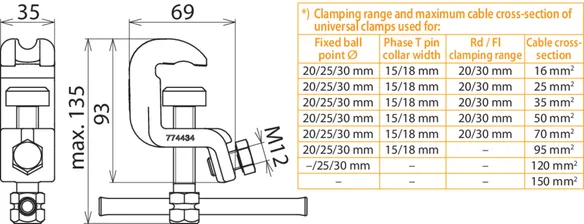

Part No. 774434 UEK 25 SKN

GTIN 4013364114609, Customs tariff No. (EU): 85359000, Gross weight: 712.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 774434 was added to Notepad.

Go to Notepad

Product 774434 was added to the cart.

Go to Web-Shop

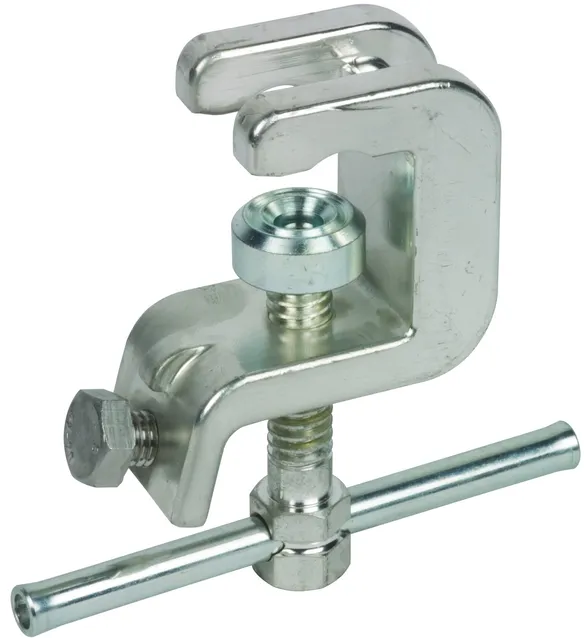

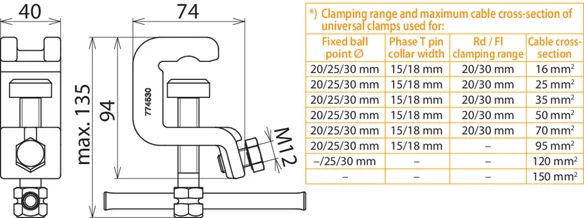

Part No. 774530 UEK 30 SKN

GTIN 4013364057746, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 774530 was added to Notepad.

Go to Notepad

Product 774530 was added to the cart.

Go to Web-Shop

Zacisk kołpakowy sztywny ze śrubą motylkową

2 Products

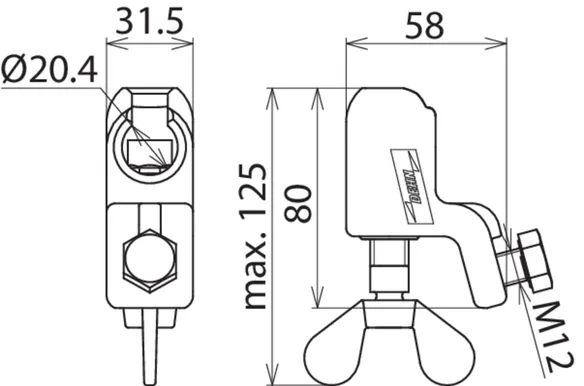

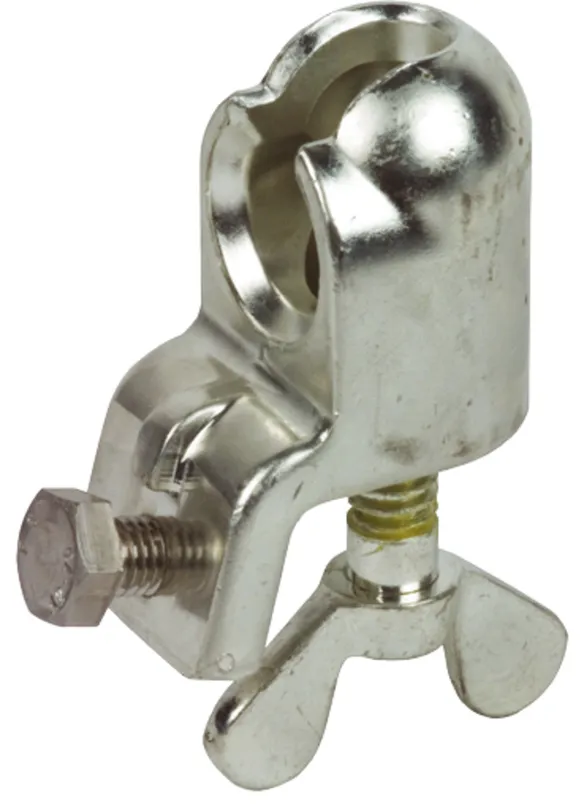

Part No. 772312 KKH 20 FS

GTIN 4013364054431, Customs tariff No. (EU): 85359000, Gross weight: 480.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Product 772312 was added to Notepad.

Go to Notepad

Product 772312 was added to the cart.

Go to Web-Shop

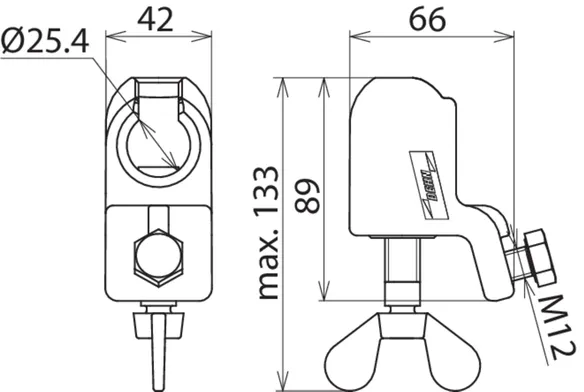

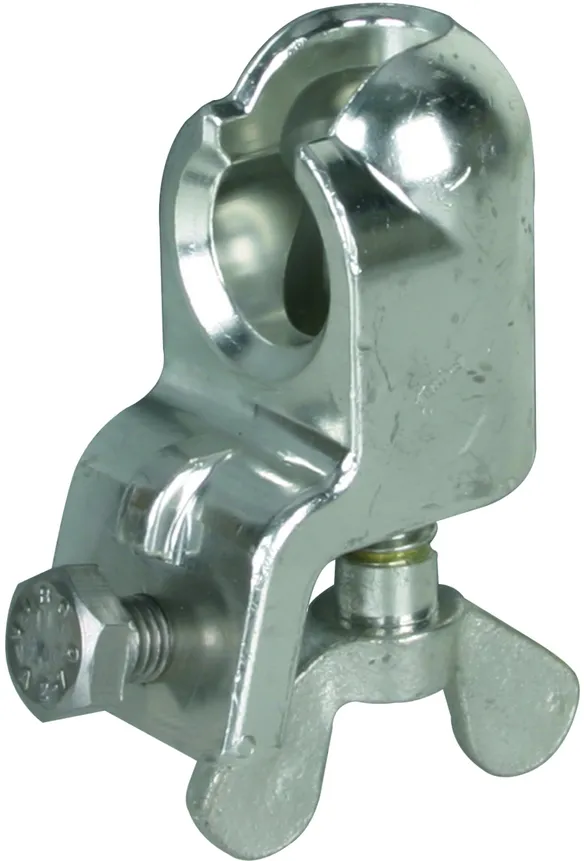

Part No. 772322 KKH 25 FS

GTIN 4013364054455, Customs tariff No. (EU): 85359000, Gross weight: 747.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 25 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 772322 was added to Notepad.

Go to Notepad

Product 772322 was added to the cart.

Go to Web-Shop

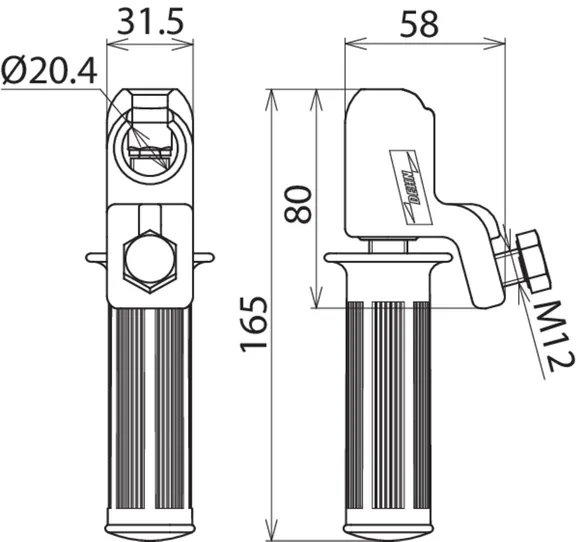

Zacisk kołpakowy sztywny z uchwytem

2 Products

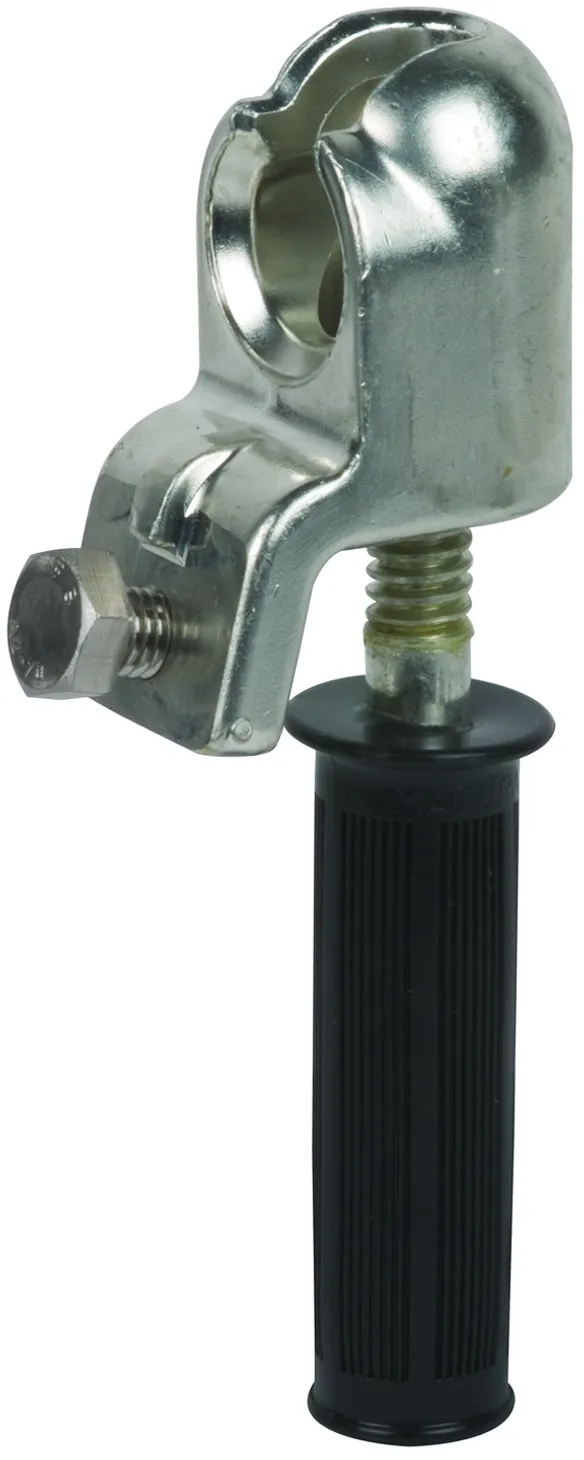

Part No. 772313 KKH 20 HG

GTIN 4013364054448, Customs tariff No. (EU): 85359000, Gross weight: 400.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Product 772313 was added to Notepad.

Go to Notepad

Product 772313 was added to the cart.

Go to Web-Shop

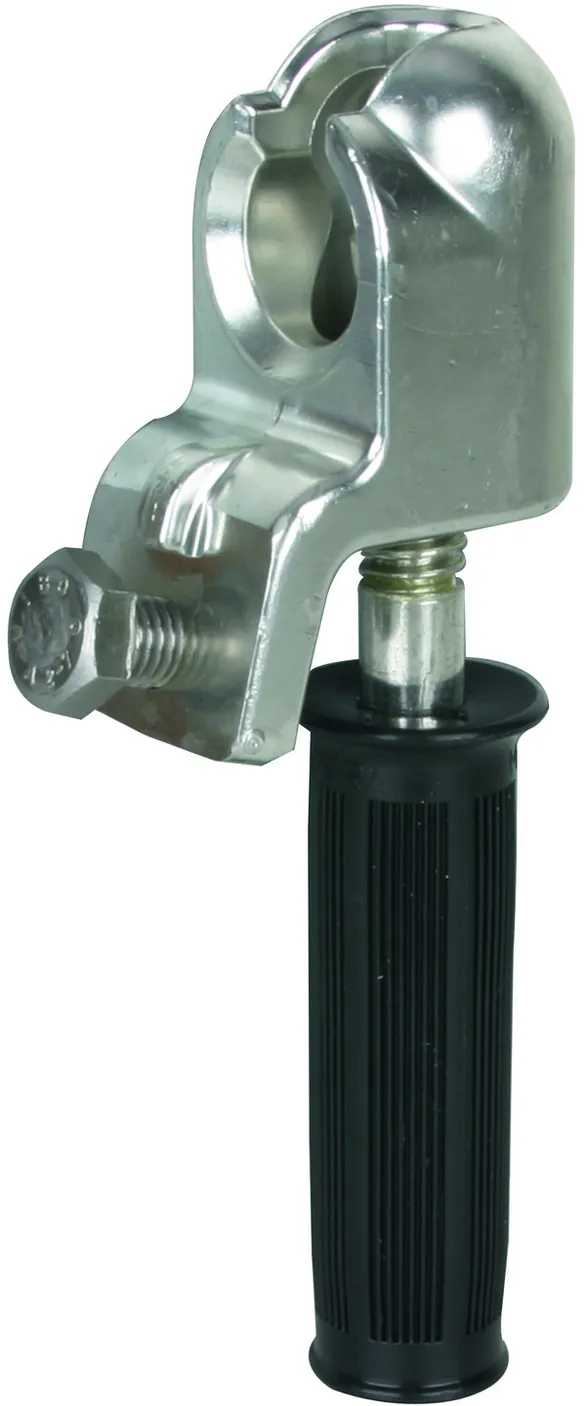

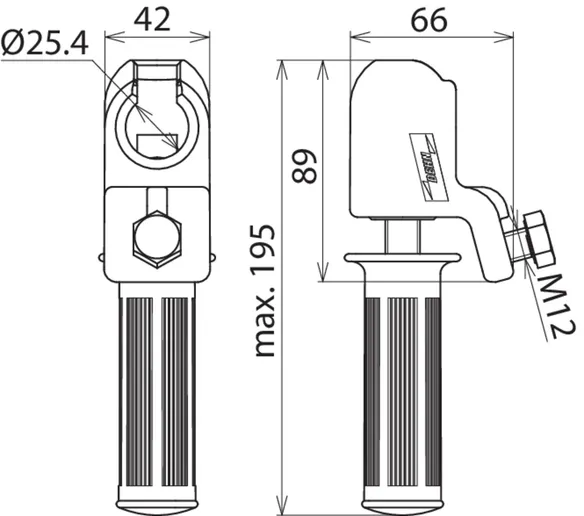

Part No. 772323 KKH 25 HG

GTIN 4013364054462, Customs tariff No. (EU): 85359000, Gross weight: 876.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Do kulowych punktów mocowania Ø 25 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 772323 was added to Notepad.

Go to Notepad

Product 772323 was added to the cart.

Go to Web-Shop

Element przyłączeniowy uziemiający z nakrętką motylkową

2 Products

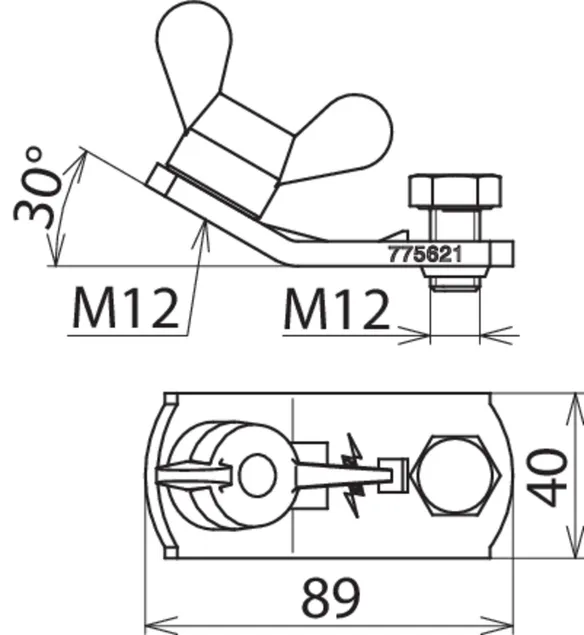

Part No. 775621 EAS EK FM 12

GTIN 4013364102545, Customs tariff No. (EU): 85359000, Gross weight: 311.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 775621 was added to Notepad.

Go to Notepad

Product 775621 was added to the cart.

Go to Web-Shop

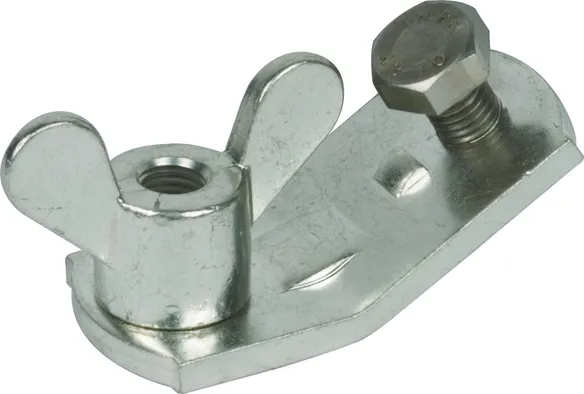

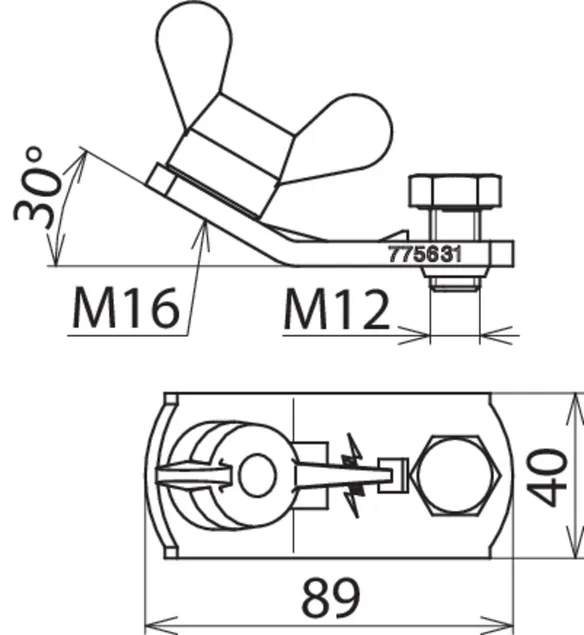

Part No. 775631 EAS EK FM 16

GTIN 4013364102552, Customs tariff No. (EU): 85359000, Gross weight: 290.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 775631 was added to Notepad.

Go to Notepad

Product 775631 was added to the cart.

Go to Web-Shop

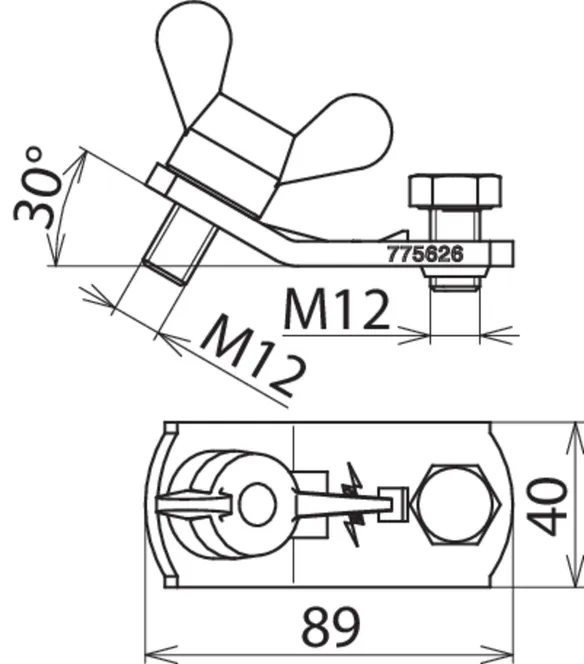

Element przyłączeniowy uziemiający ze śrubą motylkową

2 Products

Part No. 775626 EAS EK FS 12

GTIN 4013364102569, Customs tariff No. (EU): 85359000, Gross weight: 343.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12 x 15 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 775626 was added to Notepad.

Go to Notepad

Product 775626 was added to the cart.

Go to Web-Shop

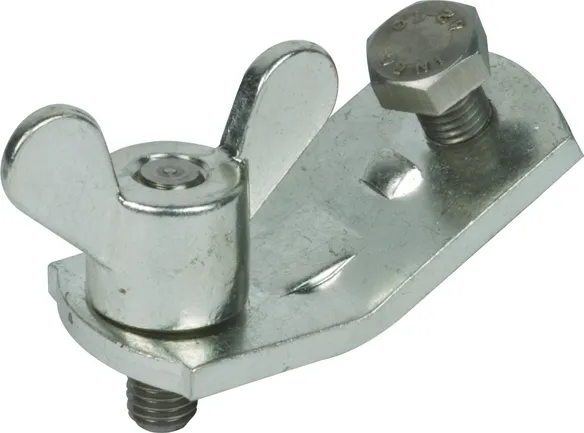

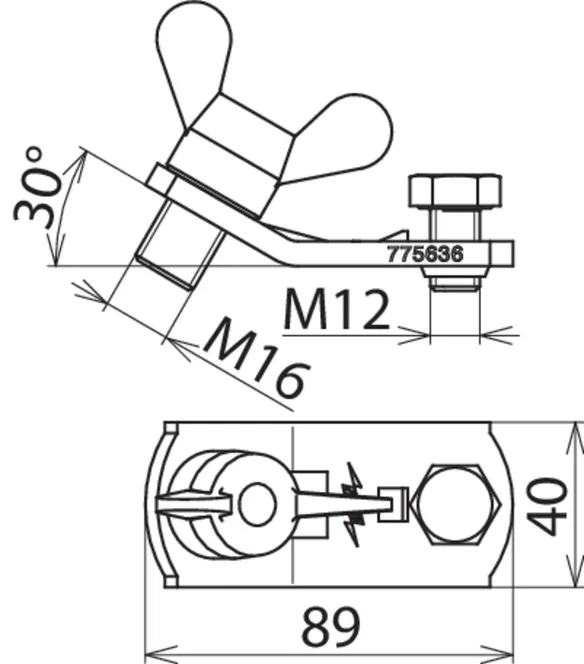

Part No. 775636 EAS EK FS 16

GTIN 4013364102576, Customs tariff No. (EU): 85359000, Gross weight: 350.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16 x 15 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 775636 was added to Notepad.

Go to Notepad

Product 775636 was added to the cart.

Go to Web-Shop

Tuleja uziemiająca ze śrubą skrzydełkową

Do wypustów uziemiających z rowkiem pierścieniowym.

1 Product

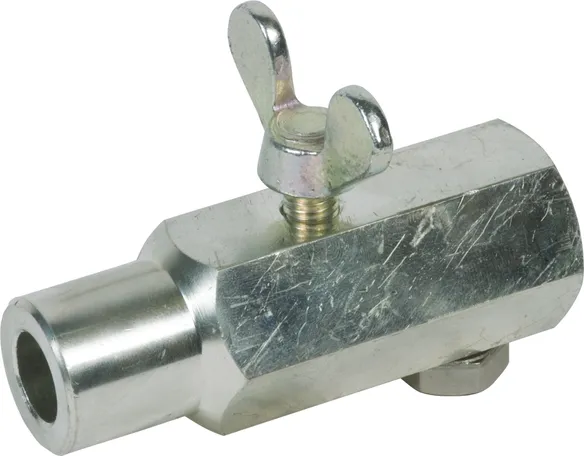

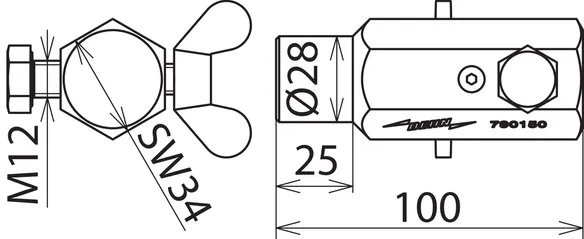

Part No. 790150 EAB RN 16 FS

GTIN 4013364005365, Customs tariff No. (EU): 85359000, Gross weight: 450.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary Ø16 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA
*) Do przewodów o długości > 4000 mm: maksymalnie do 95 mm2 (26,5 kA / 0,5 s).

Product 790150 was added to Notepad.

Go to Notepad

Product 790150 was added to the cart.

Go to Web-Shop

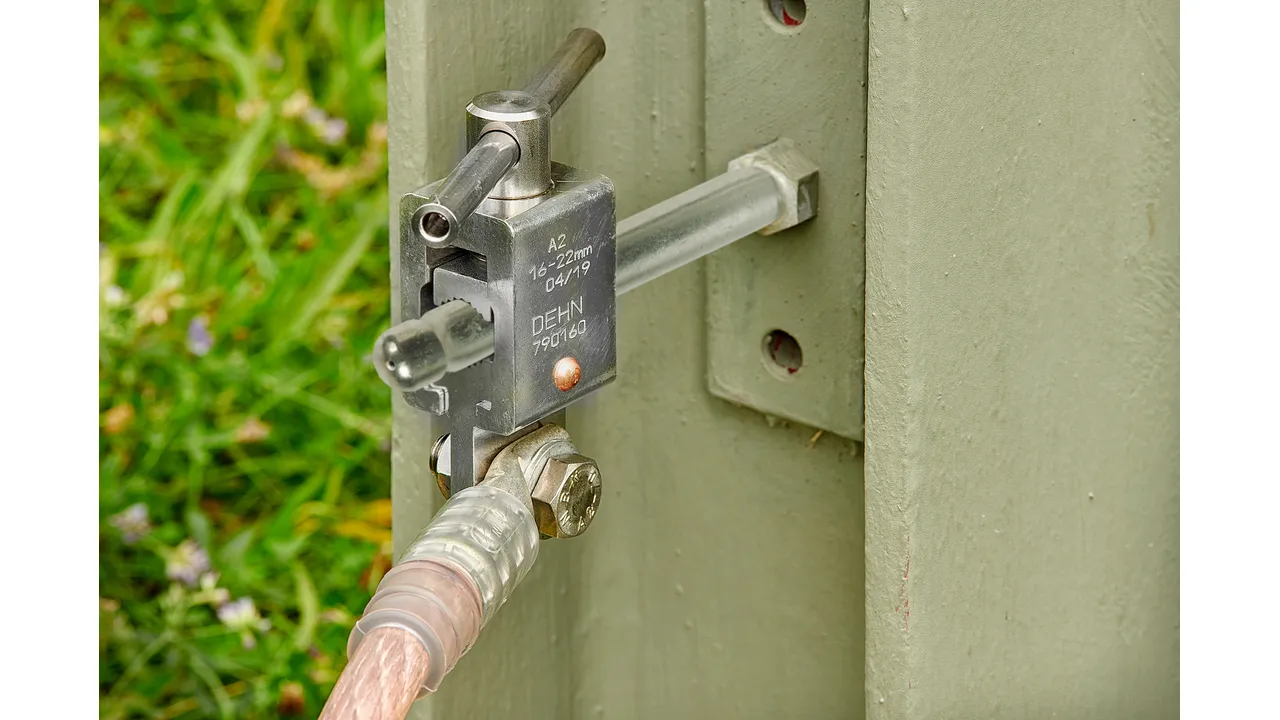

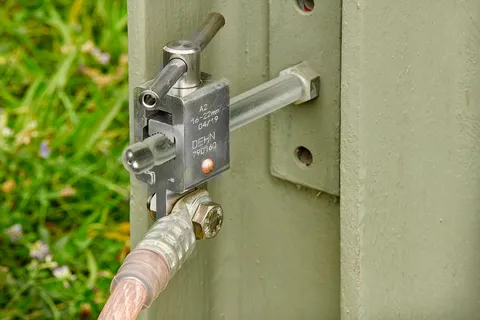

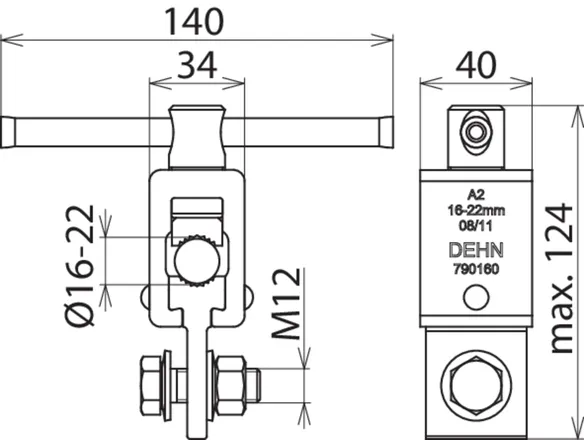

Tuleja uziemiająca z pokrętłem T-kształtnym

Do wypustów uziemiających z rowkiem pierścieniowym.

1 Product

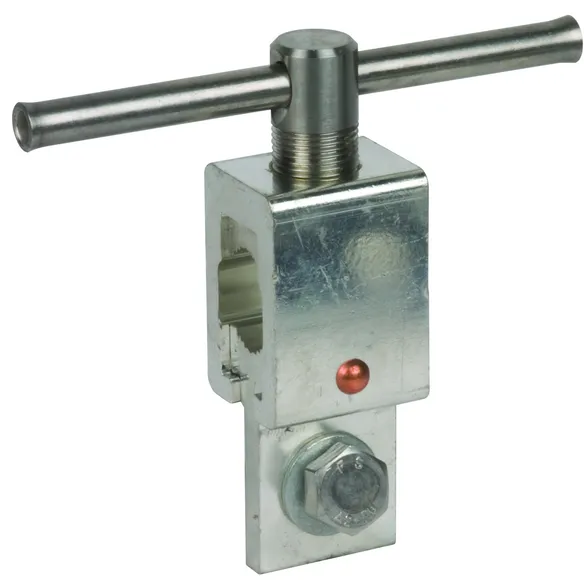

Part No. 790160 EAB RN 16 SKN

GTIN 4013364018693, Customs tariff No. (EU): 85359000, Gross weight: 737.40 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary Ø16 mm
Zabezpieczenie przed przekręceniem PK2
Do przewodów Cu o przekroju 16 ... 150**) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 29,6 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA
**) Prąd zwarciowy także przy czasie wyłączania Ik 1 s maksymalnie 29,6 kA

Product 790160 was added to Notepad.

Go to Notepad

Product 790160 was added to the cart.

Go to Web-Shop

Zacisk frezarski uziemiający z pokrętłem T-kształtnym i sprężynami talerzowymi

Z tarczą do frezowania, sprężynami talerzowymi i długim pokrętłem T-kształtnym, które zapewniają skuteczny kontakt.

1 Product

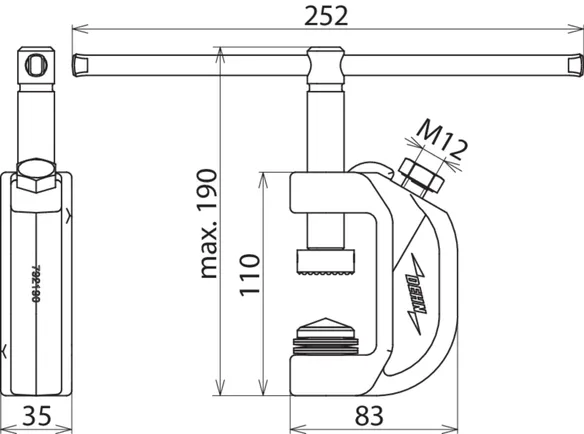

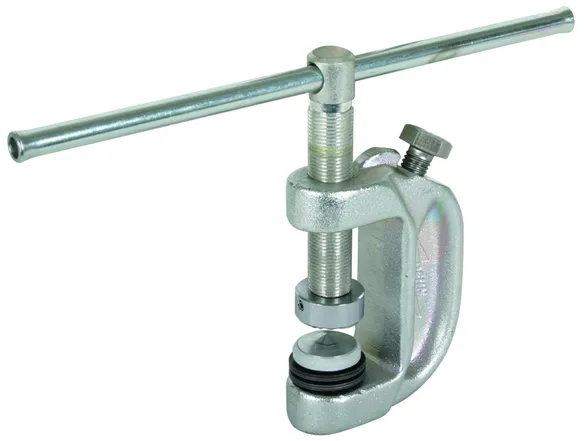

Part No. 792190 EFK FL40 SKN

GTIN 4013364068315, Customs tariff No. (EU): 85359000, Gross weight: 1.32 kg, PU: 1.00 szt.

Images

Additional information



Technical data

Zakres zacisku do 40 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 95 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 26,5 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Product 792190 was added to Notepad.

Go to Notepad

Product 792190 was added to the cart.

Go to Web-Shop

Zacisk frezarski uziemiający z pokrętłem T-kształtnym

Z tarczą do frezowania i długim pokrętłem T-kształtnym, które zapewniają skuteczny kontakt.

1 Product

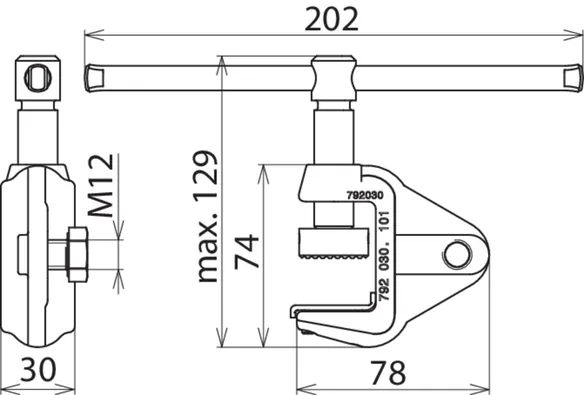

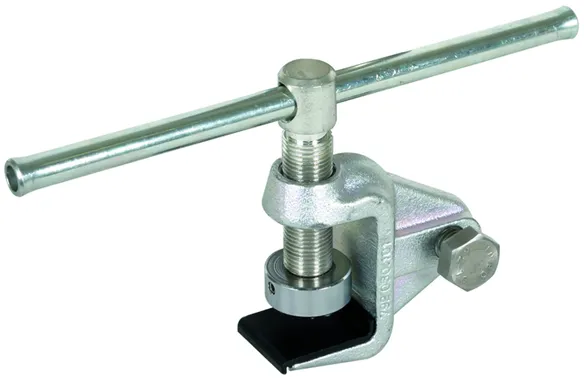

Part No. 792030 EFK FL30 SKN

GTIN 4013364005853, Customs tariff No. (EU): 85359000, Gross weight: 610.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Zakres zacisku do 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 50 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 14,0 kA
Maksymalny prąd zwarciowy Ik 1 s 9,9 kA

Product 792030 was added to Notepad.

Go to Notepad

Product 792030 was added to the cart.

Go to Web-Shop
