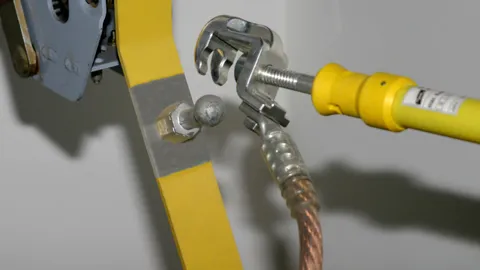

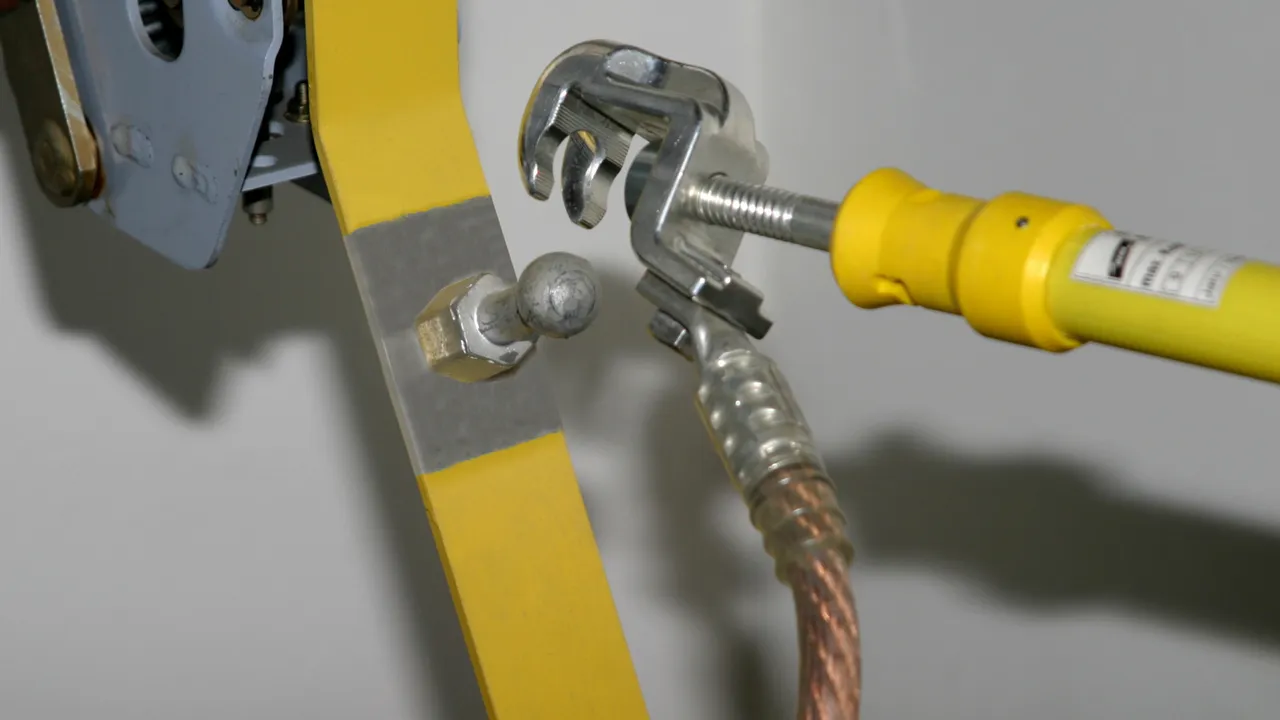

Elementy przyłączeniowe fazy do rozdzielnic

Do wyposażenia jedno- i pięciobiegunowych urządzeń do uziemiania i zwierania po stronie fazy
Wykonanie antyobrotowe PK1
Urządzenia do uziemiania i zwierania można zestawiać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Details

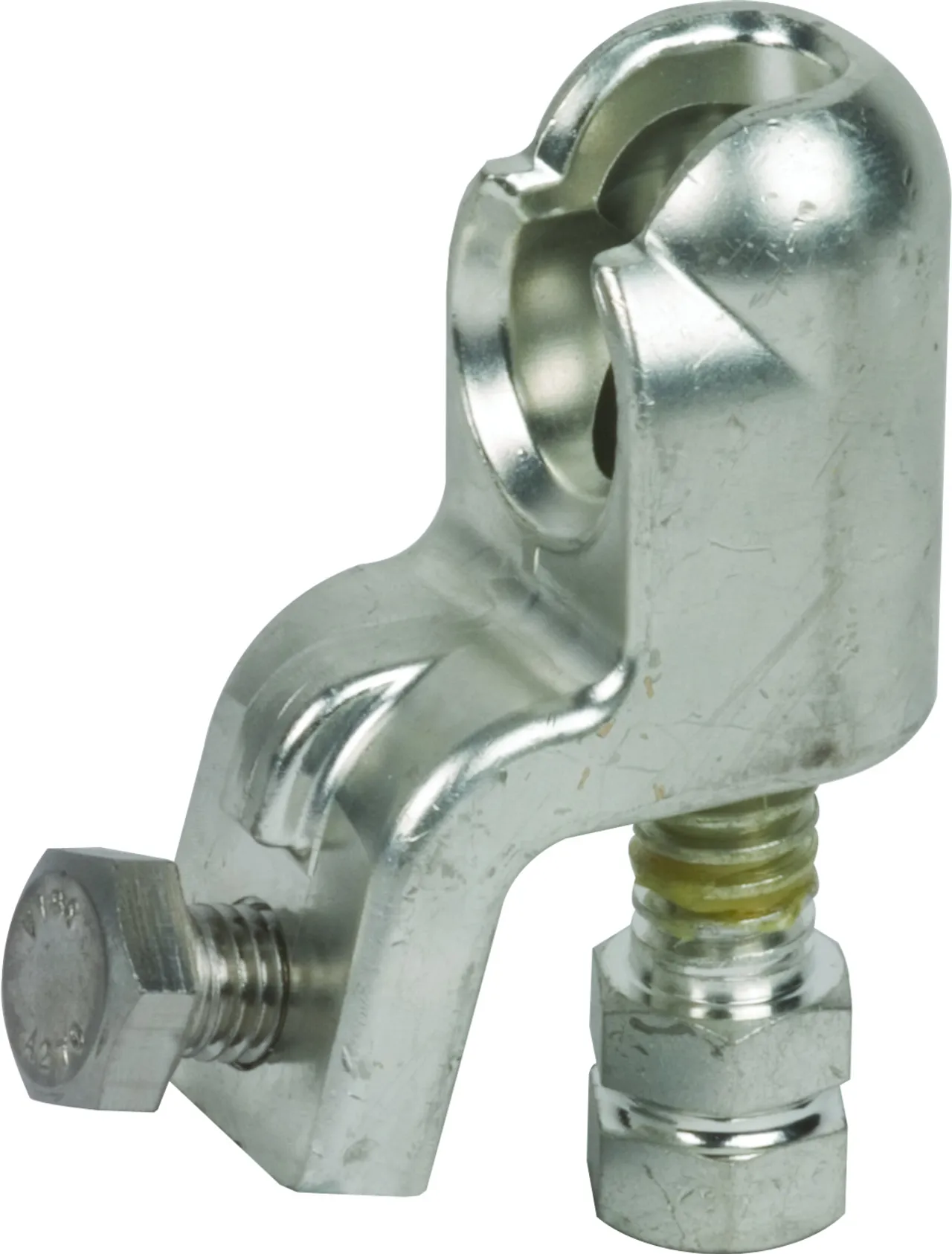

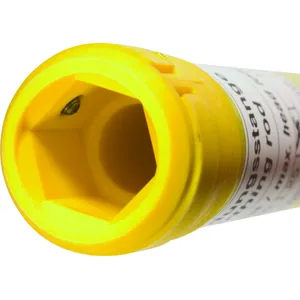

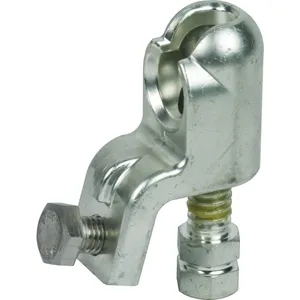

Zacisk kołpakowy sztywny, złącze sześciokątne

2 Products

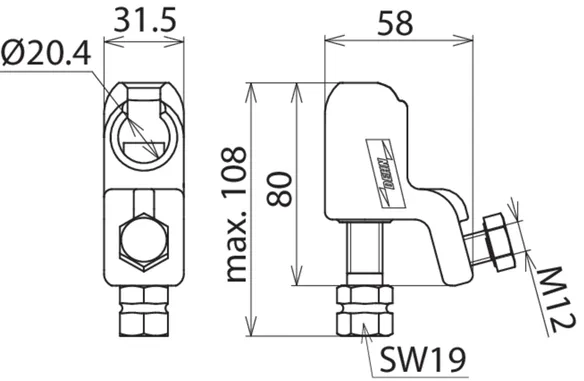

Part No. 772310 KKH 20 SK

GTIN 4013364057593, Customs tariff No. (EU): 85359000, Gross weight: 469.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772310 was added to Notepad.

Go to Notepad

Product 772310 was added to the cart.

Go to Web-Shop

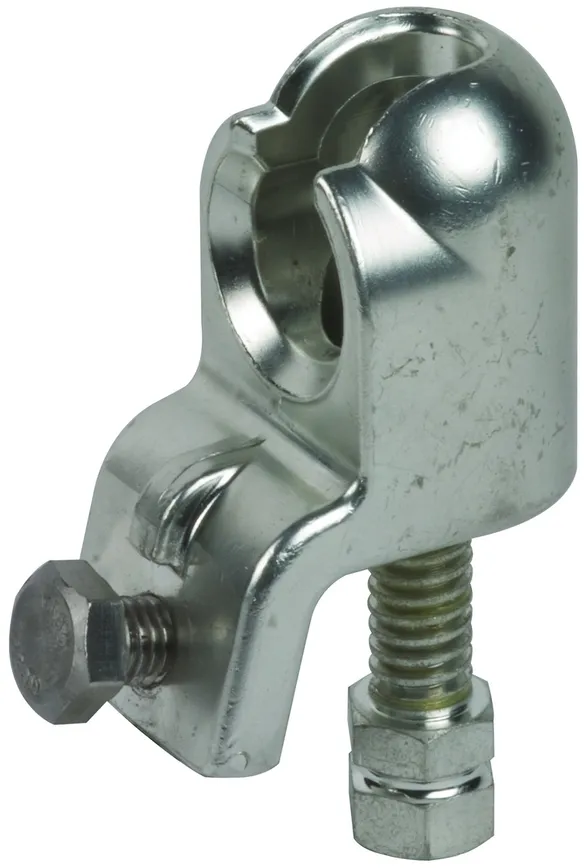

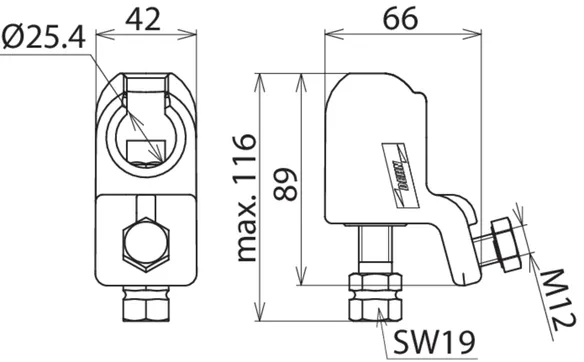

Part No. 772320 KKH 25 SK

GTIN 4013364057432, Customs tariff No. (EU): 85359000, Gross weight: 785.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772320 was added to Notepad.

Go to Notepad

Product 772320 was added to the cart.

Go to Web-Shop

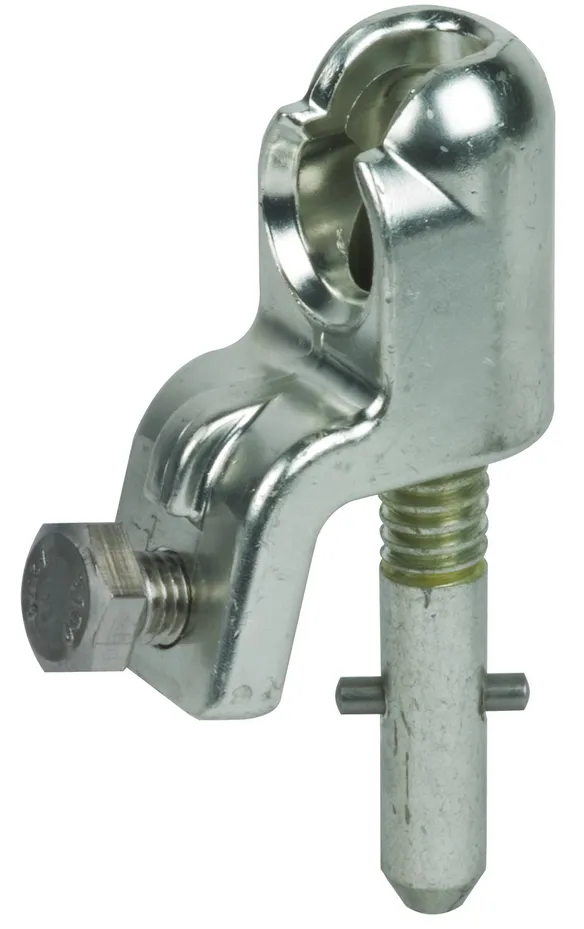

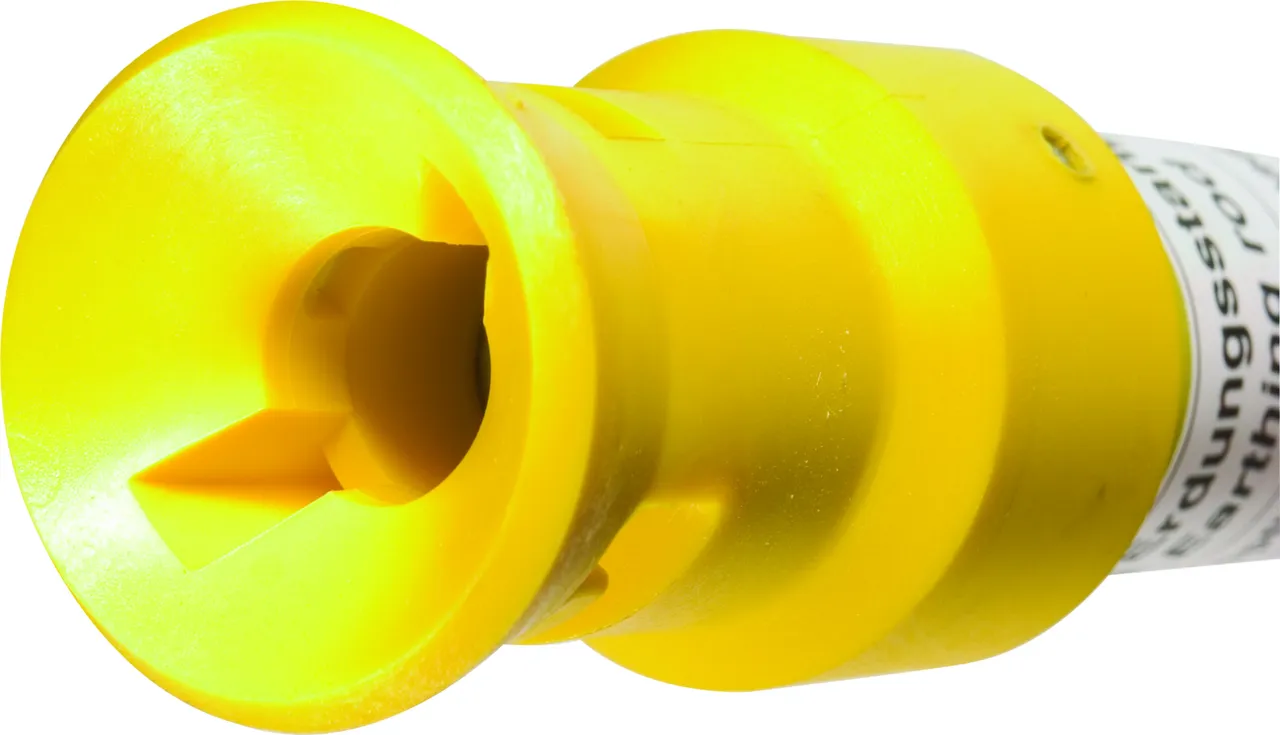

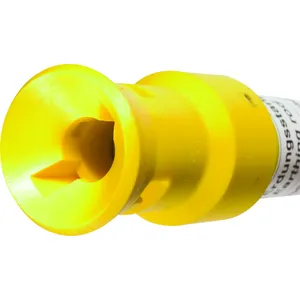

Zacisk kołpakowy sztywny, trzpień z poprzecznym kołkiem

2 Products

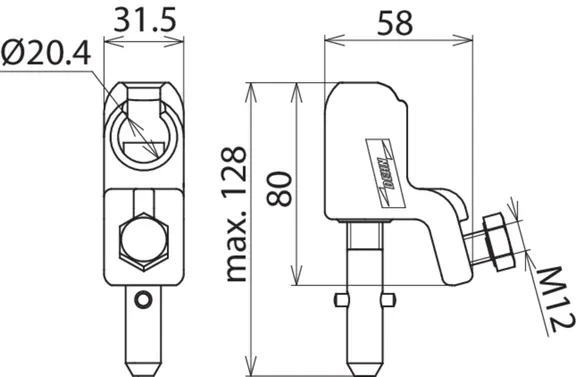

Part No. 772311 KKH 20 SQ

GTIN 4013364057586, Customs tariff No. (EU): 85359000, Gross weight: 482.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772311 was added to Notepad.

Go to Notepad

Product 772311 was added to the cart.

Go to Web-Shop

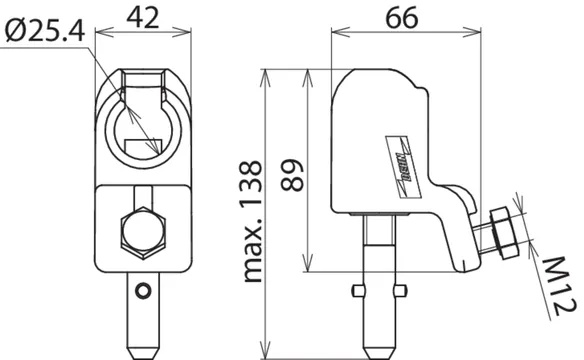

Part No. 772321 KKH 25 SQ

GTIN 4013364057449, Customs tariff No. (EU): 85359000, Gross weight: 756.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772321 was added to Notepad.

Go to Notepad

Product 772321 was added to the cart.

Go to Web-Shop

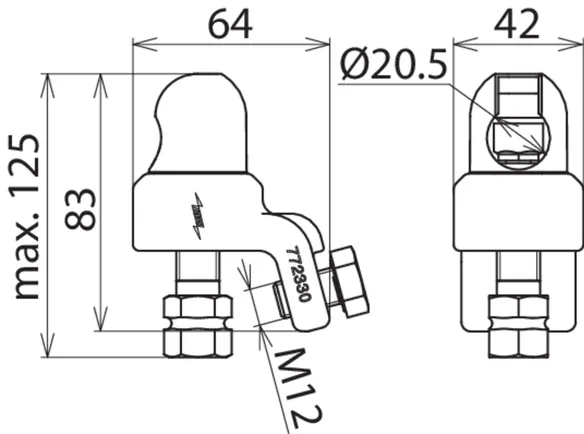

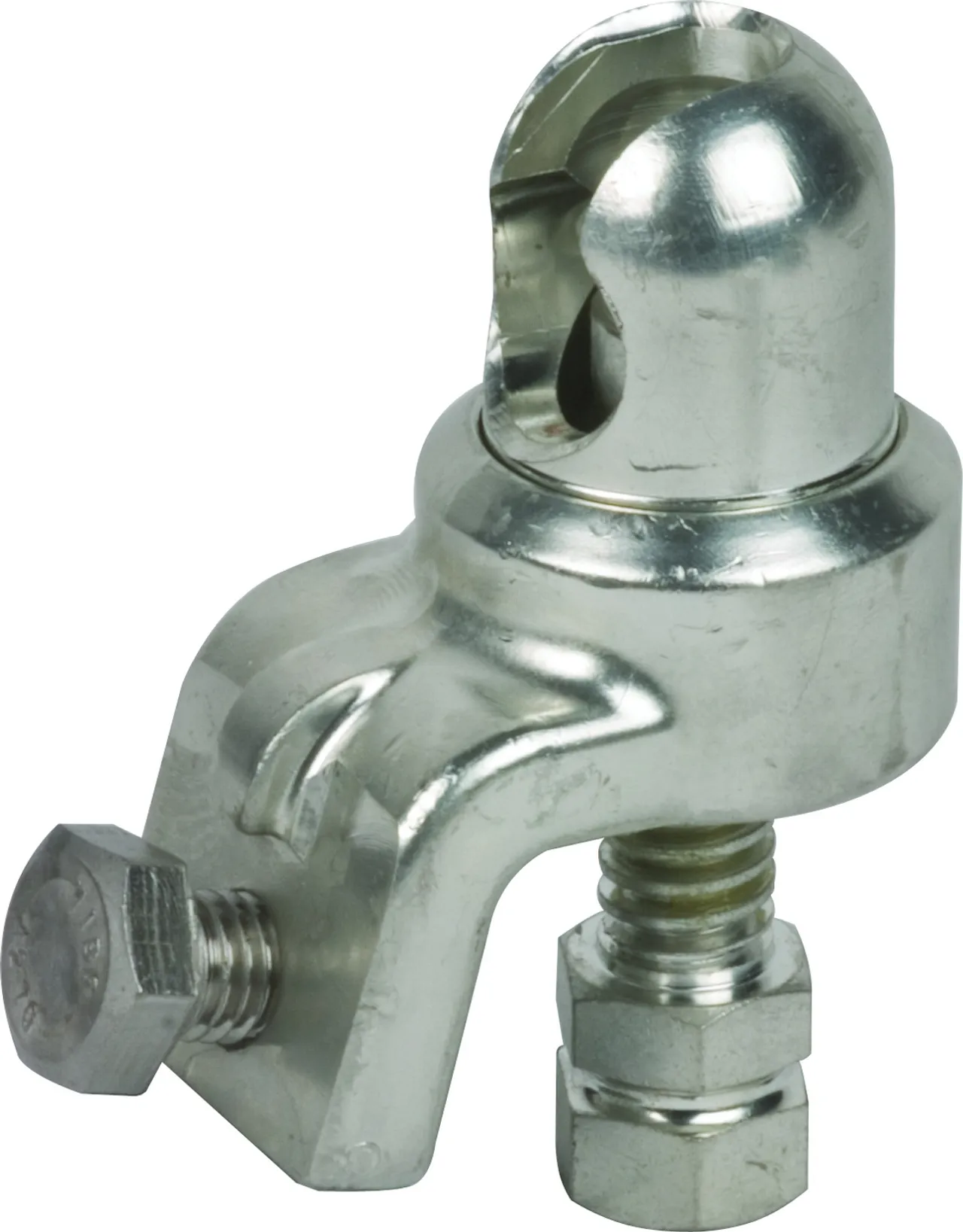

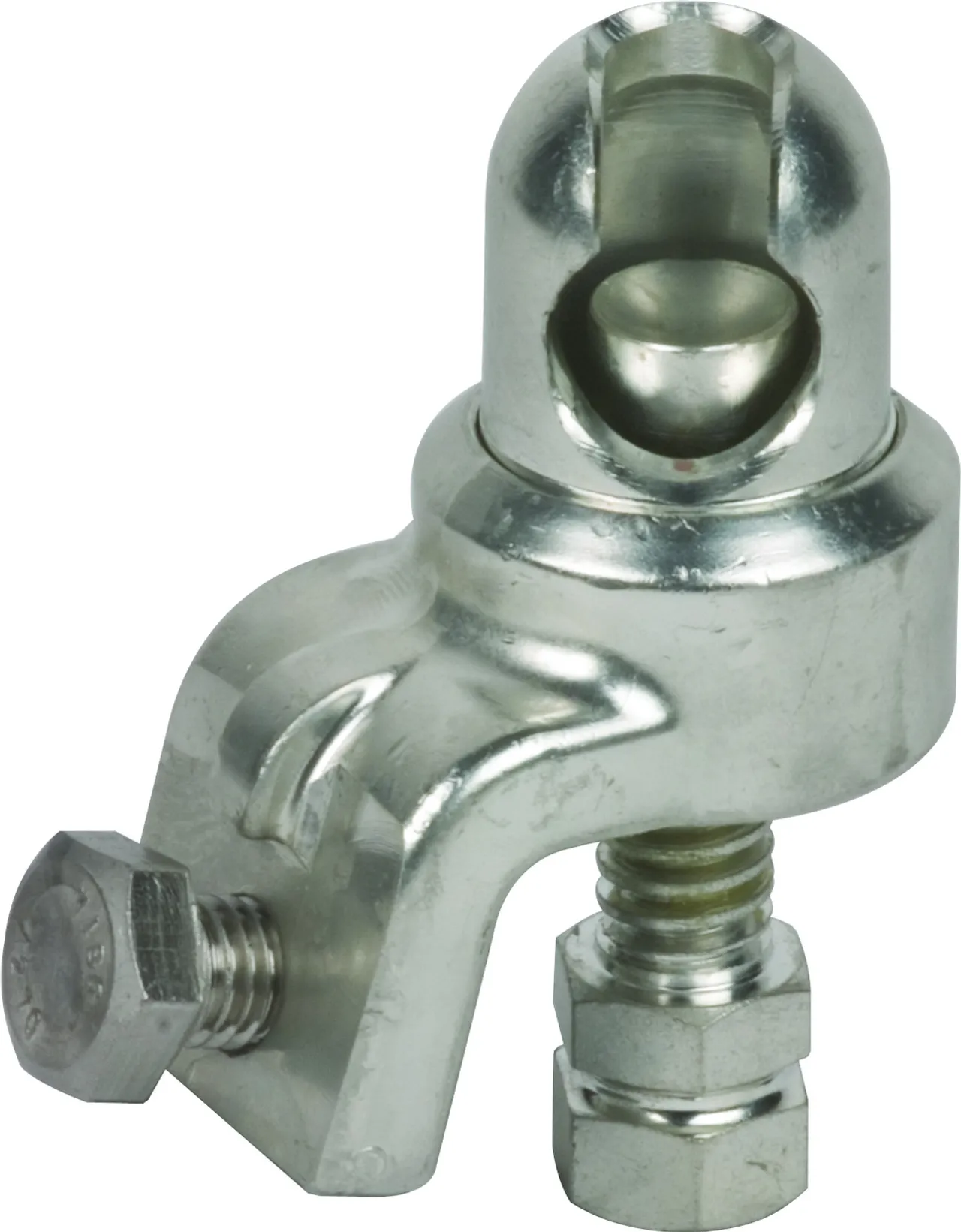

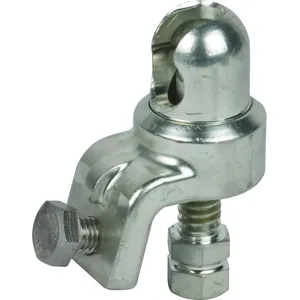

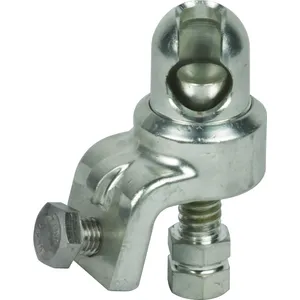

Zacisk kołpakowy regulowany (4x90°), złącze sześciokątne

2 Products

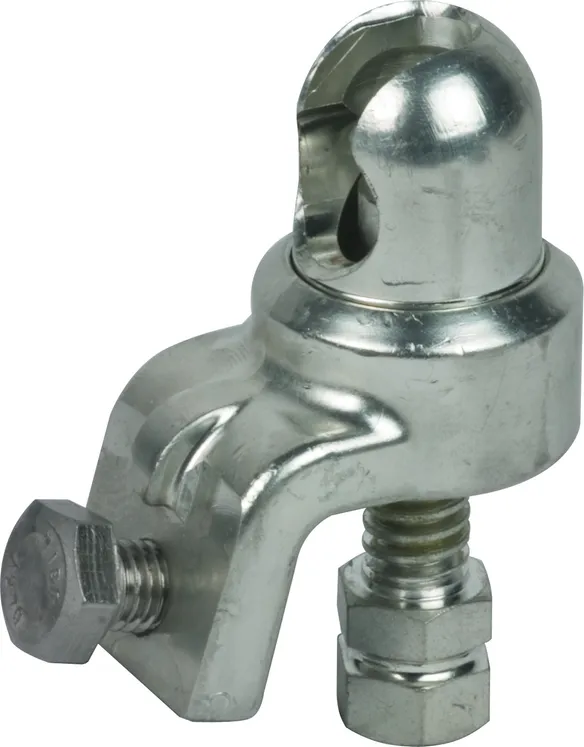

Part No. 772330 KKH 20 D SK

GTIN 4013364069220, Customs tariff No. (EU): 85359000, Gross weight: 560.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772330 was added to Notepad.

Go to Notepad

Product 772330 was added to the cart.

Go to Web-Shop

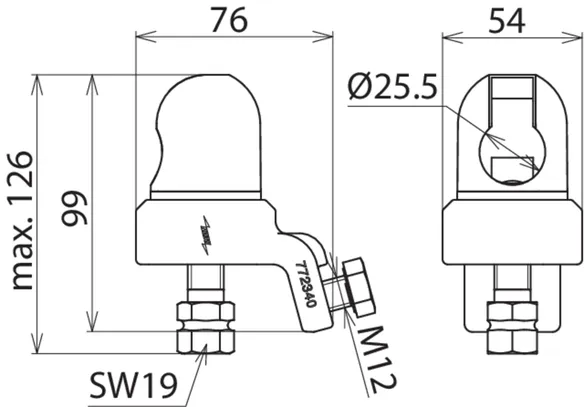

Part No. 772340 KKH 25 D SK

GTIN 4013364057456, Customs tariff No. (EU): 85359000, Gross weight: 878.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772340 was added to Notepad.

Go to Notepad

Product 772340 was added to the cart.

Go to Web-Shop

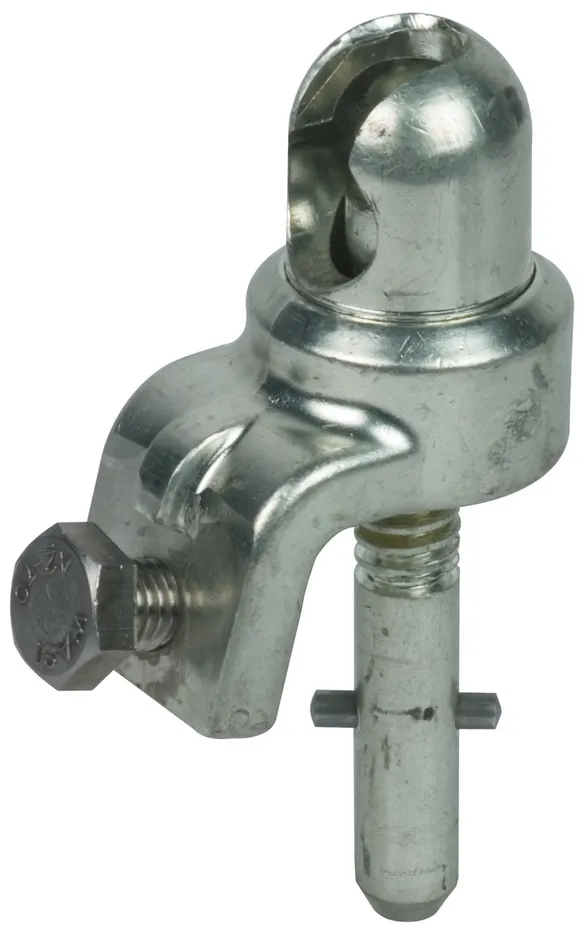

Zacisk kołpakowy regulowany (4x90°), trzpień z poprzecznym kołkiem

2 Products

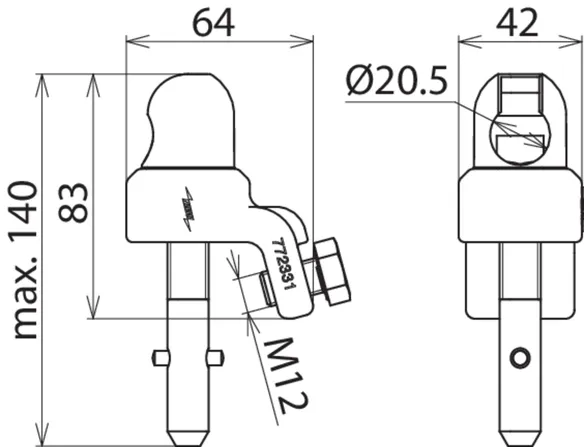

Part No. 772331 KKH 20 D SQ

GTIN 4013364066304, Customs tariff No. (EU): 85359000, Gross weight: 566.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Do kulowych punktów mocowania o Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772331 was added to Notepad.

Go to Notepad

Product 772331 was added to the cart.

Go to Web-Shop

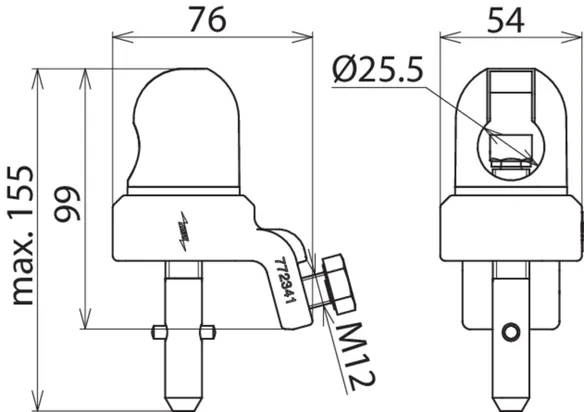

Part No. 772341 KKH 25 D SQ

GTIN 4013364057425, Customs tariff No. (EU): 85359000, Gross weight: 902.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kulowych punktów mocowania o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 772341 was added to Notepad.

Go to Notepad

Product 772341 was added to the cart.

Go to Web-Shop

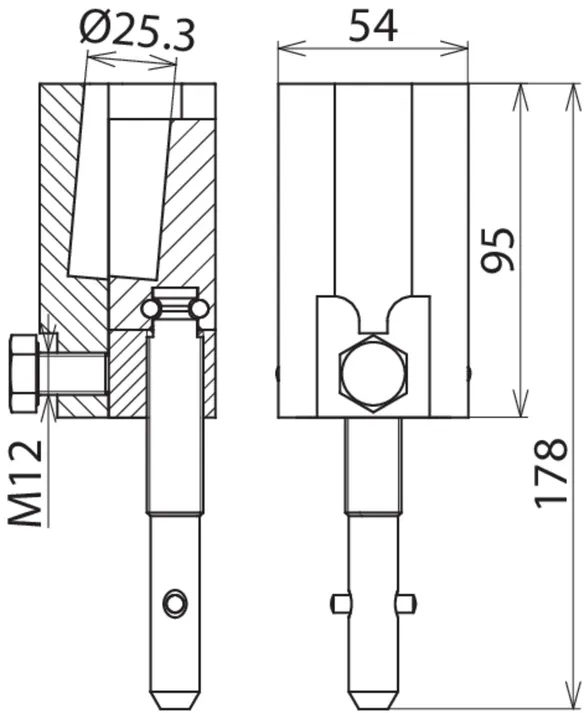

Okrągły zacisk na sworzeń, trzpień z poprzecznym kołkiem

Do kontaktowych sworzni okrągłych w rozdzielnicach.

4 Products

Part No. 715314 RBK 25 SQ SN7151

GTIN 4013364132474, Customs tariff No. (EU): 85359000, Gross weight: 1.61 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kontaktowych sworzni okrągłych o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kontaktowych sworzni okrągłych o Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 715314 was added to Notepad.

Go to Notepad

Product 715314 was added to the cart.

Go to Web-Shop

Part No. 715315 RBK 26 SQ SN7255

GTIN 4013364135338, Customs tariff No. (EU): 85359000, Gross weight: 1.60 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kontaktowych sworzni okrągłych o Ø	26 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kontaktowych sworzni okrągłych o Ø	26 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 715315 was added to Notepad.

Go to Notepad

Product 715315 was added to the cart.

Go to Web-Shop

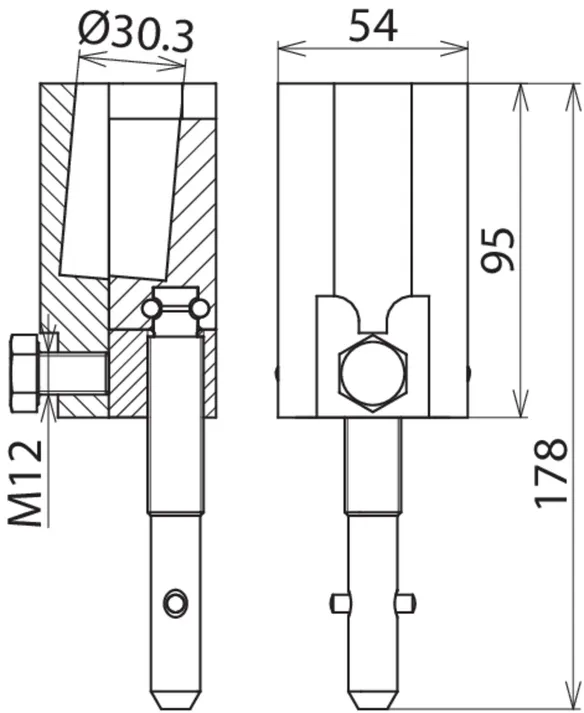

Part No. 715313 RBK 30 SQ SN7642

GTIN 4013364154971, Customs tariff No. (EU): 85359000, Gross weight: 1.55 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kontaktowych sworzni okrągłych o Ø	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kontaktowych sworzni okrągłych o Ø	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 715313 was added to Notepad.

Go to Notepad

Product 715313 was added to the cart.

Go to Web-Shop

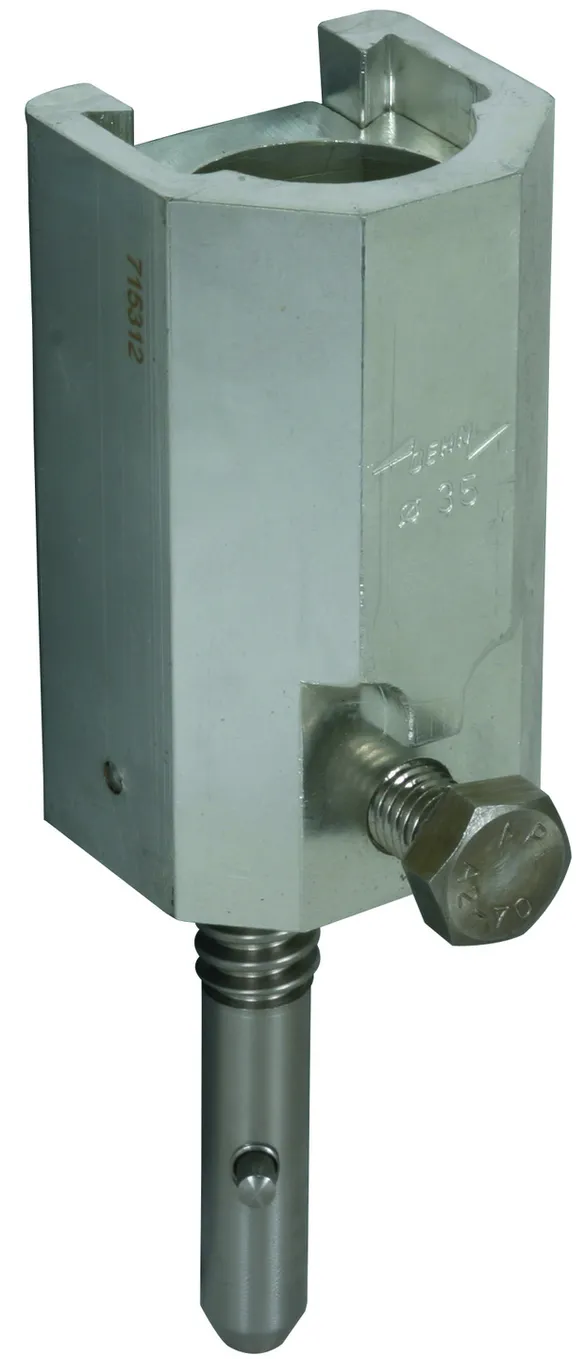

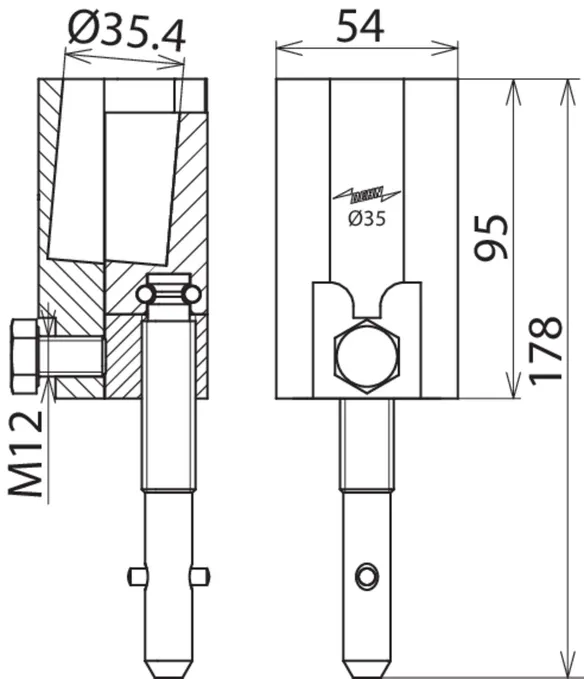

Part No. 715312 RBK 35 SQ

GTIN 4013364150386, Customs tariff No. (EU): 85359000, Gross weight: 1.50 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kontaktowych sworzni okrągłych o Ø	35 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kontaktowych sworzni okrągłych o Ø	35 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	stop miedzi galwanizowany cyną

Product 715312 was added to Notepad.

Go to Notepad

Product 715312 was added to the cart.

Go to Web-Shop

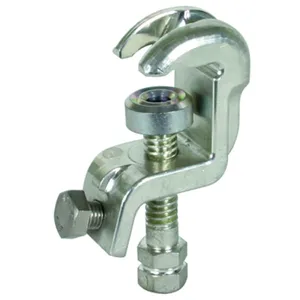

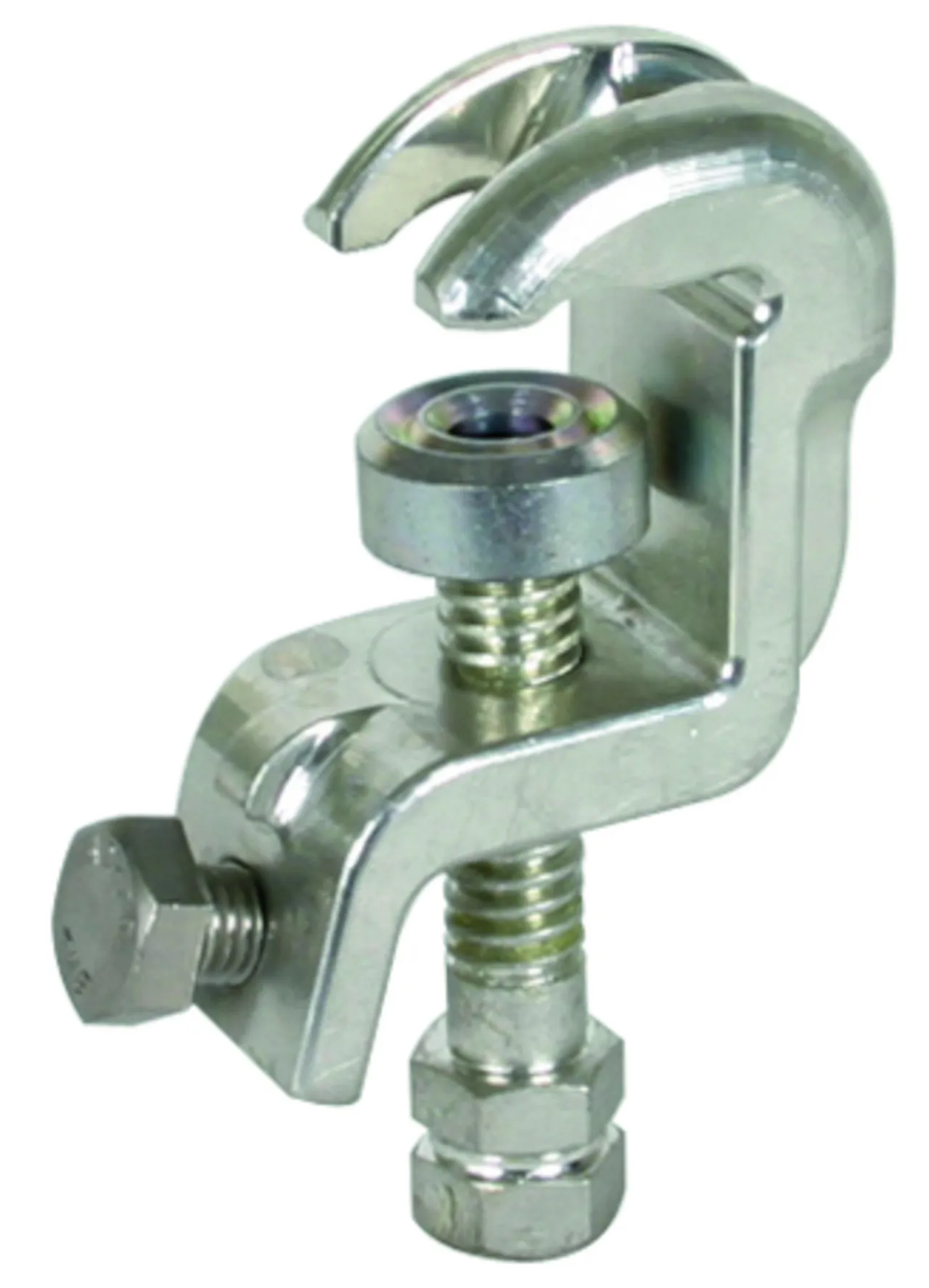

Zacisk uniwersalny, złącze sześciokątne

2 Products

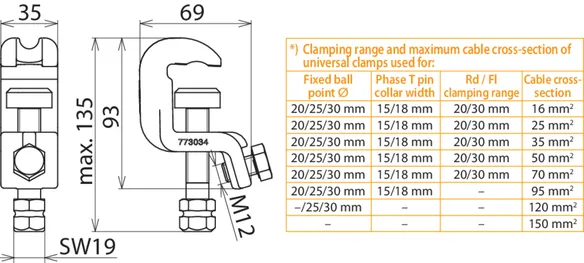

Part No. 773034 UK 25 SK

GTIN 4013364114562, Customs tariff No. (EU): 85359000, Gross weight: 634.40 g, PU: 1.00 szt.

Images

Open PDF

Additional information

CAD files

Technical data

Do kulowych punktów mocowania o Ø	20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	15 mm
Zakres zacisku drut / płaskownik	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

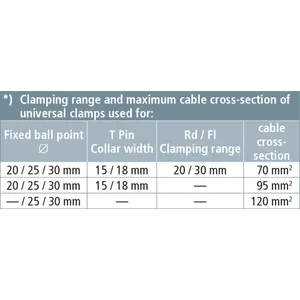

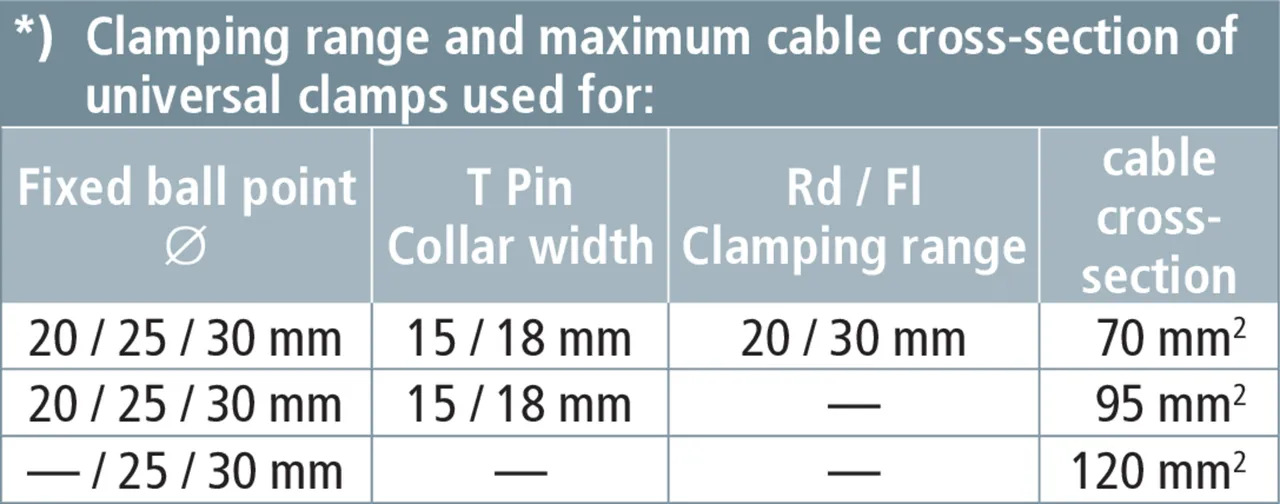

^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Do kulowych punktów mocowania o Ø	20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	15 mm
Zakres zacisku drut / płaskownik	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	St/gal Zn
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 773034 was added to Notepad.

Go to Notepad

Product 773034 was added to the cart.

Go to Web-Shop

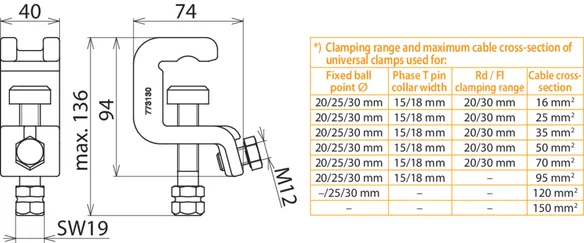

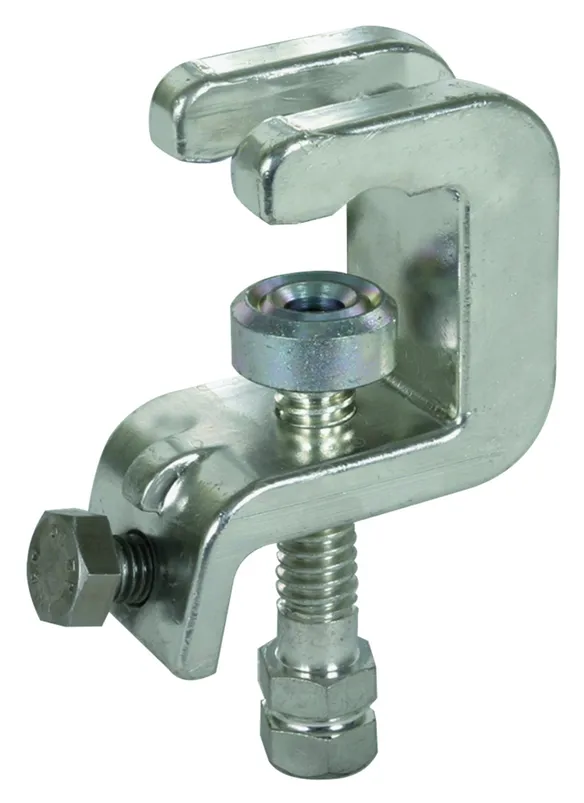

Part No. 773130 UK 30 SK

GTIN 4013364057722, Customs tariff No. (EU): 85359000, Gross weight: 801.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	18 mm
Zakres zacisku drut / płaskownik	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Do kulowych punktów mocowania o Ø	25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	18 mm
Zakres zacisku drut / płaskownik	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	St/gal Zn
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 773130 was added to Notepad.

Go to Notepad

Product 773130 was added to the cart.

Go to Web-Shop

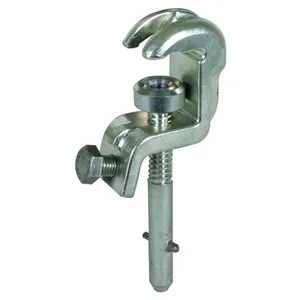

Zacisk uniwersalny, trzpień z poprzecznym kołkiem

2 Products

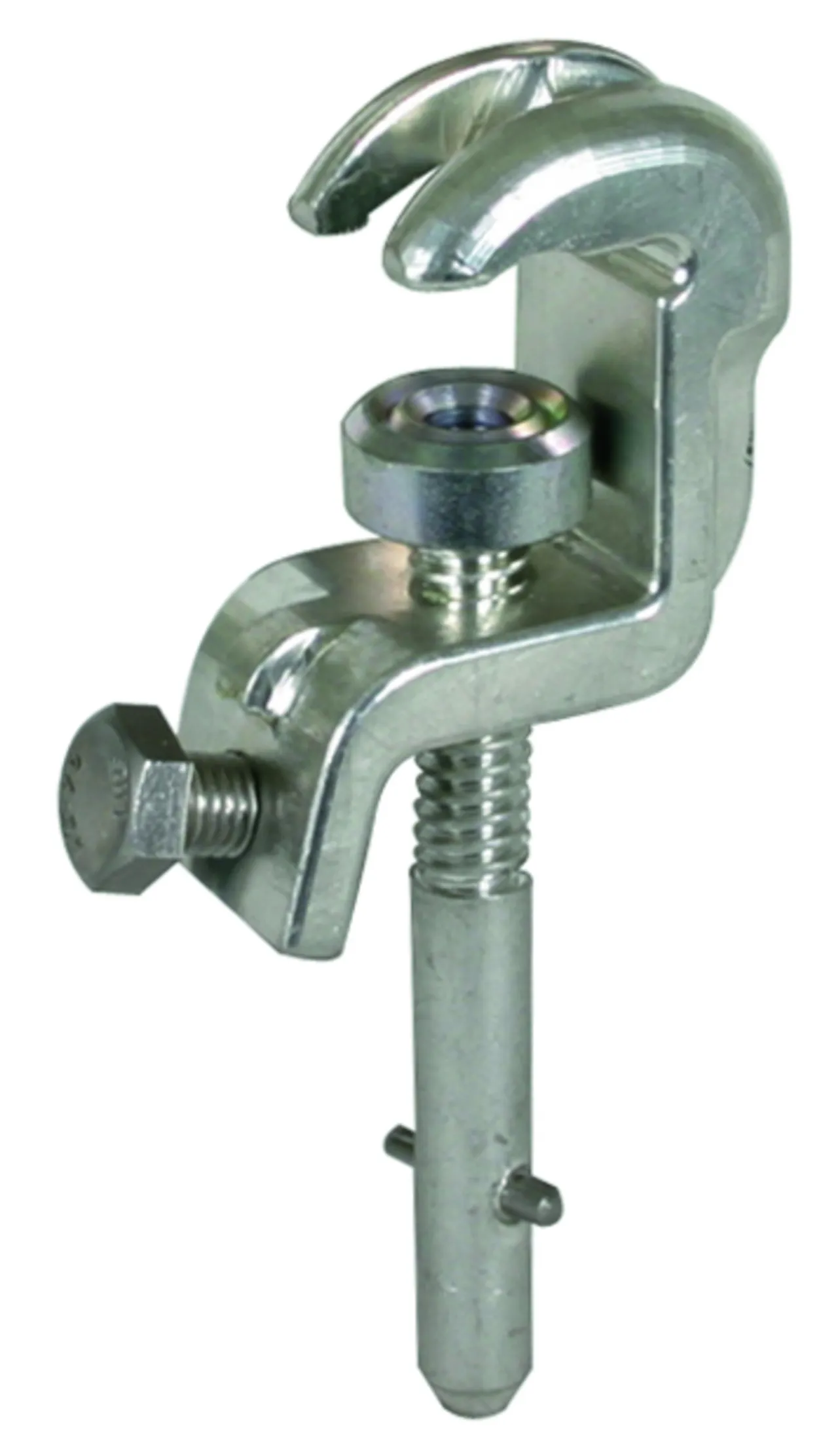

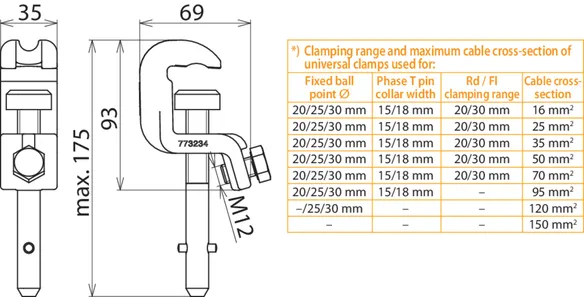

Part No. 773234 UK 25 SQ

GTIN 4013364114555, Customs tariff No. (EU): 85359000, Gross weight: 660.60 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	15 mm
Zakres zacisku drut / płaskownik	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Do kulowych punktów mocowania o Ø	20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	15 mm
Minimalny zakres zacisku drut / płaskownik	10 / 5 mm
Zakres zacisku drut / płaskownik	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	St/gal Zn
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 773234 was added to Notepad.

Go to Notepad

Product 773234 was added to the cart.

Go to Web-Shop

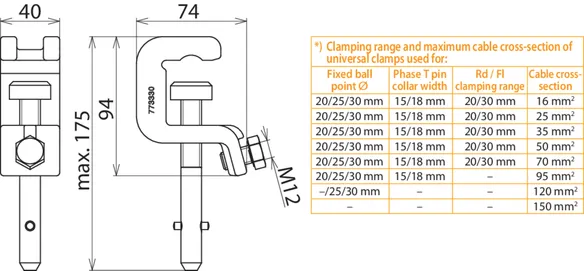

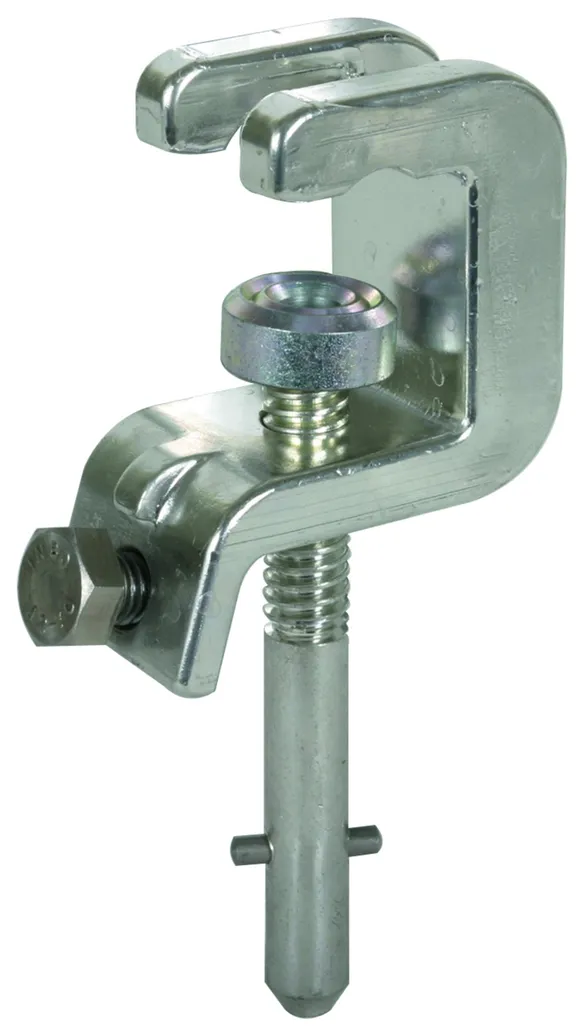

Part No. 773330 UK 30 SQ

GTIN 4013364057760, Customs tariff No. (EU): 85359000, Gross weight: 830.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania o Ø	25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	18 mm
Zakres zacisku drut / płaskownik	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Do kulowych punktów mocowania o Ø	25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	18 mm
Minimalny zakres zacisku drut / płaskownik	10 / 5 mm
Zakres zacisku drut / płaskownik	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał trzpienia	stop miedzi galwanizowany cyną
Materiał elementu dociskowego	St/gal Zn
^*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 773330 was added to Notepad.

Go to Notepad

Product 773330 was added to the cart.

Go to Web-Shop

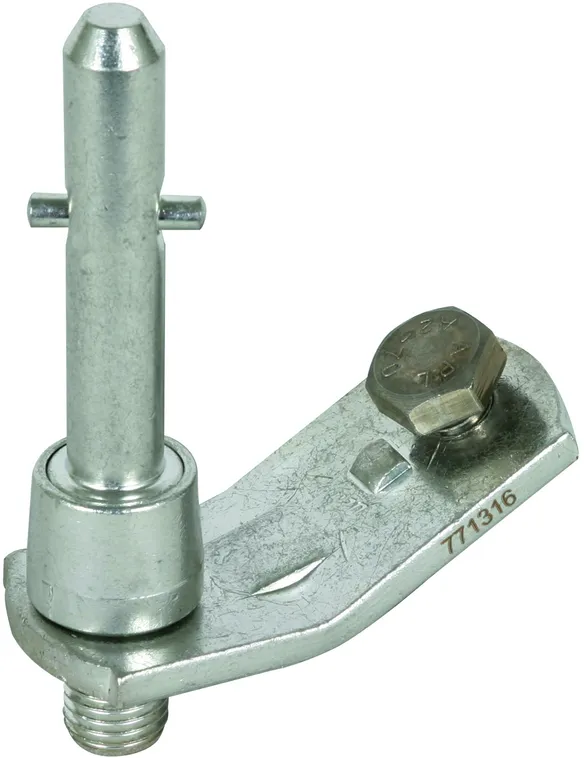

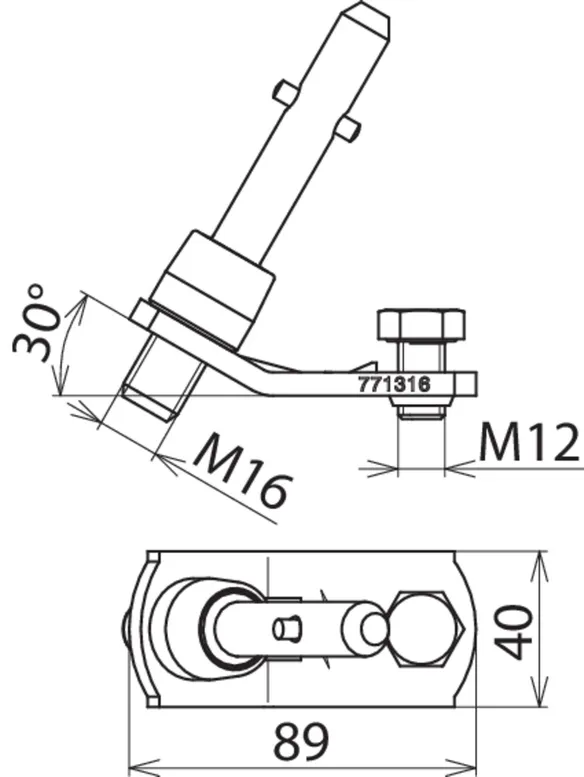

Element przyłączeniowy fazy, trzpień z poprzecznym kołkiem

Do wkręcania z gwintowanym sworzniem M16 w rozdzielnicach.

1 Product

Part No. 771316 PAS EK SQ 16

GTIN 4013364150393, Customs tariff No. (EU): 85359000, Gross weight: 418.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Wymiary	M16
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Wymiary	M16
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał trzpienia	stop miedzi galwanizowany cyną

Product 771316 was added to Notepad.

Go to Notepad

Product 771316 was added to the cart.

Go to Web-Shop

Elementy przyłączeniowe fazy do rozdzielnic

Details

Zacisk kołpakowy sztywny, złącze sześciokątne

Part No. 772310 KKH 20 SK

Product 772310 was added to Notepad.

Product 772310 was added to the cart.

Part No. 772320 KKH 25 SK

You are not authorized to download 772320.stp

You are not authorized to download 772320.igs

You are not authorized to download 772320.jt

You are not authorized to download 772320.dwg

Product 772320 was added to Notepad.

Product 772320 was added to the cart.

Zacisk kołpakowy sztywny, trzpień z poprzecznym kołkiem

Part No. 772311 KKH 20 SQ

Product 772311 was added to Notepad.

Product 772311 was added to the cart.

Part No. 772321 KKH 25 SQ

Product 772321 was added to Notepad.

Product 772321 was added to the cart.

Zacisk kołpakowy regulowany (4x90°), złącze sześciokątne

Part No. 772330 KKH 20 D SK

Product 772330 was added to Notepad.

Product 772330 was added to the cart.

Part No. 772340 KKH 25 D SK

Product 772340 was added to Notepad.

Product 772340 was added to the cart.

Zacisk kołpakowy regulowany (4x90°), trzpień z poprzecznym kołkiem

Part No. 772331 KKH 20 D SQ

Product 772331 was added to Notepad.

Product 772331 was added to the cart.

Part No. 772341 KKH 25 D SQ

Product 772341 was added to Notepad.

Product 772341 was added to the cart.

Okrągły zacisk na sworzeń, trzpień z poprzecznym kołkiem

Part No. 715314 RBK 25 SQ SN7151

You are not authorized to download 715314m_D.dxf

Product 715314 was added to Notepad.

Product 715314 was added to the cart.

Part No. 715315 RBK 26 SQ SN7255

You are not authorized to download 715315m_D.dxf

Product 715315 was added to Notepad.

Product 715315 was added to the cart.

Part No. 715313 RBK 30 SQ SN7642

You are not authorized to download 715313m_D.dxf

Product 715313 was added to Notepad.

Product 715313 was added to the cart.

Part No. 715312 RBK 35 SQ

You are not authorized to download 715312m_D.dxf

Product 715312 was added to Notepad.

Product 715312 was added to the cart.

Zacisk uniwersalny, złącze sześciokątne

Part No. 773034 UK 25 SK

You are not authorized to download 773034.stp

You are not authorized to download 773034.igs

You are not authorized to download 773034.jt

You are not authorized to download 773034.dwg

You are not authorized to download 773034m_D.dxf

Product 773034 was added to Notepad.

Product 773034 was added to the cart.

Part No. 773130 UK 30 SK

Product 773130 was added to Notepad.

Product 773130 was added to the cart.

Zacisk uniwersalny, trzpień z poprzecznym kołkiem

Part No. 773234 UK 25 SQ

Product 773234 was added to Notepad.

Product 773234 was added to the cart.

Part No. 773330 UK 30 SQ

Product 773330 was added to Notepad.

Product 773330 was added to the cart.

Element przyłączeniowy fazy, trzpień z poprzecznym kołkiem

Part No. 771316 PAS EK SQ 16

You are not authorized to download 771316.stp

You are not authorized to download 771316.igs

You are not authorized to download 771316.jt

You are not authorized to download 771316.dwg

Product 771316 was added to Notepad.

Product 771316 was added to the cart.
