Elementy przyłączeniowe fazy do linii napowietrznych

Do wyposażenia jedno- i trójbiegunowych przewodów uziemiających i zwierających po stronie fazy w liniach napowietrznych
Z uchwytem mocującym dla pewnego mocowania na przewodzie
Łatwe mocowanie dzięki sprężynowemu elementowi dociskowemu
W wykonaniu antyobrotowym PK1 lub PK2 i z długim gwintowanym trzpieniem z poprzecznym kołkiem
Urządzenia do uziemiania i zwierania można zestawiać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Details

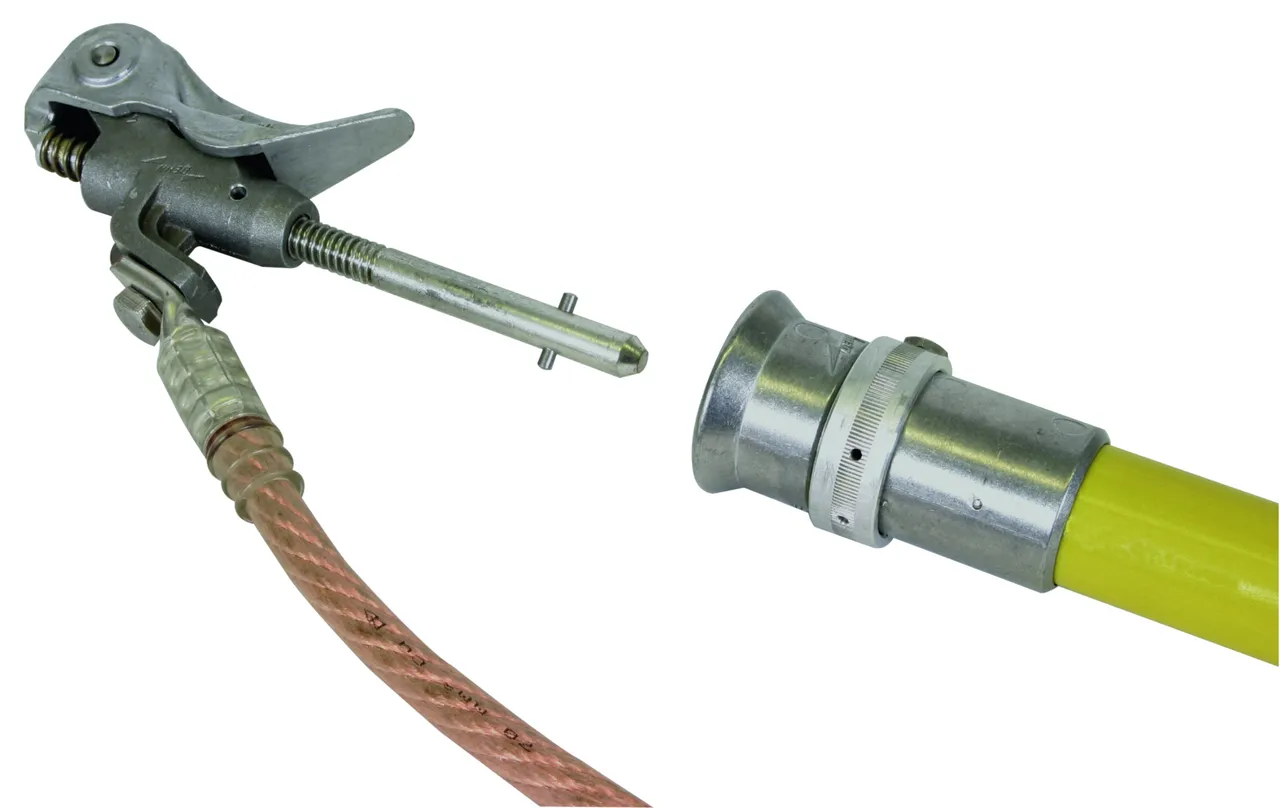

Zacisk z długim trzpieniem i drążkiem uziemiającym z aluminiowym złączem stożkowym.

lorem ipsum — Zacisk z długim trzpieniem i drążkiem uziemiającym z aluminiowym złączem stożkowym.

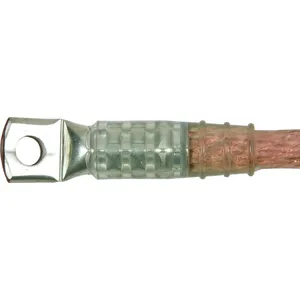

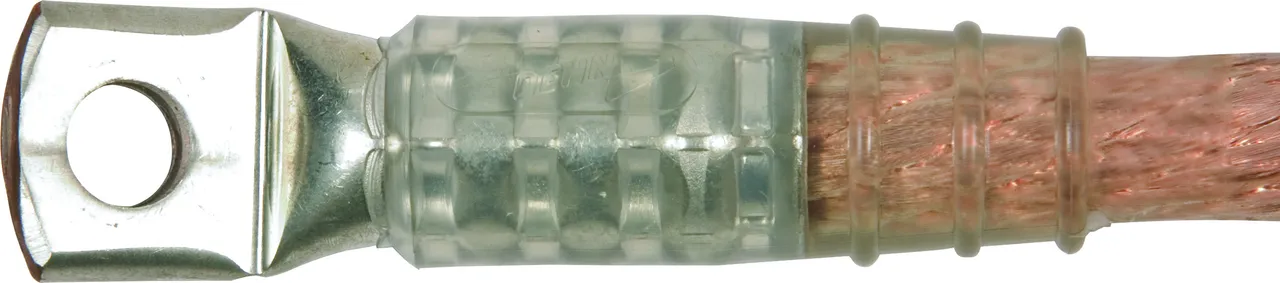

Wykonanie zaciskanych końcówek kablowych **PK2:**
Na życzenie dostępne bez otworu na końcówkę kablową do elementów przyłączeniowych innych producentów.

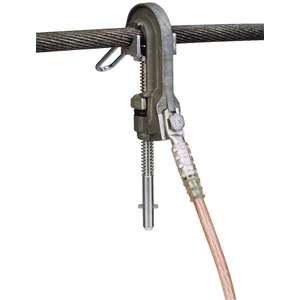

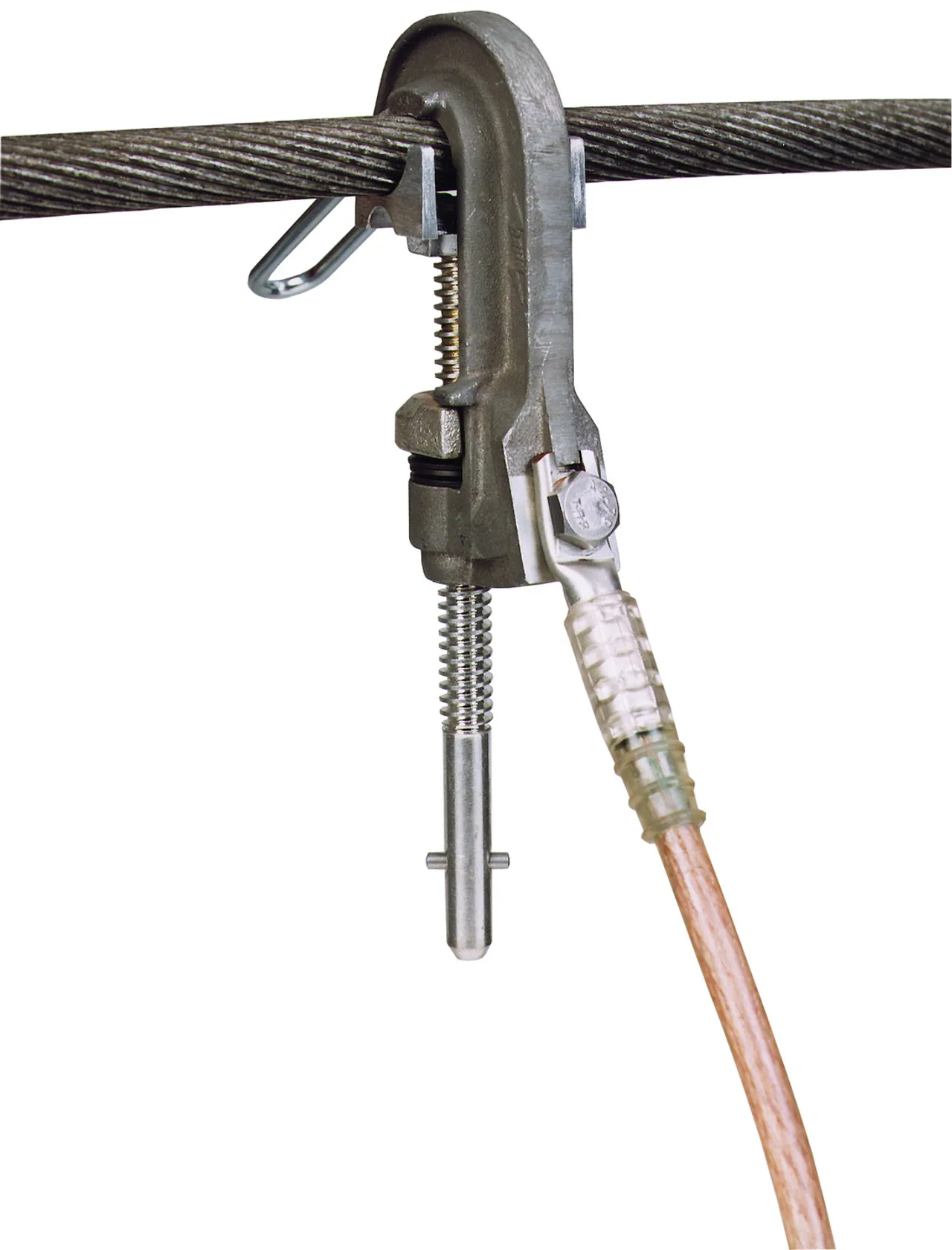

Śrubowy zacisk fazowy z trwale wbudowanym uchwytem mocującym dla pewnego mocowania na przewodzie.

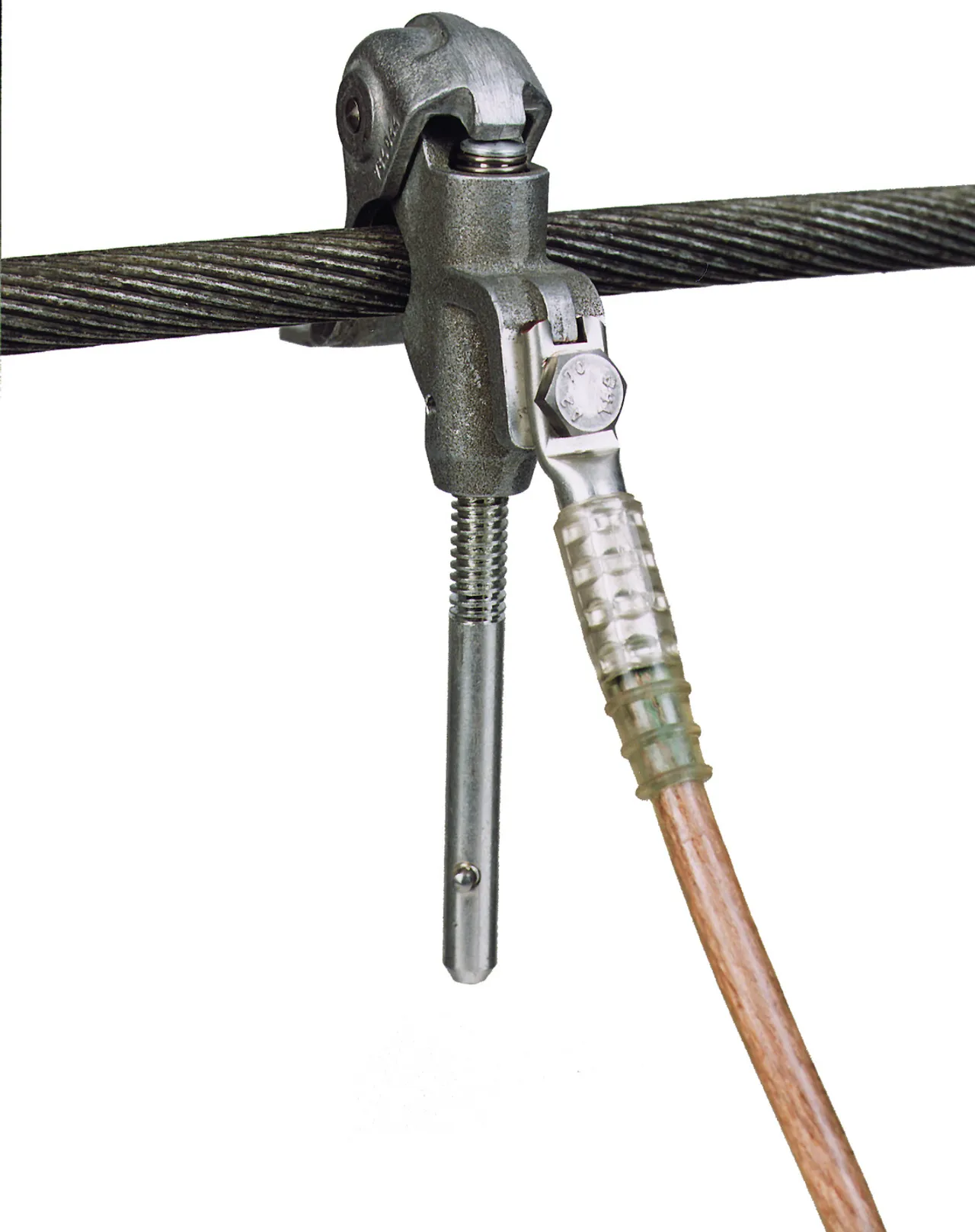

Śrubowy zacisk fazowy ze sprężynowym elementem dociskowym.

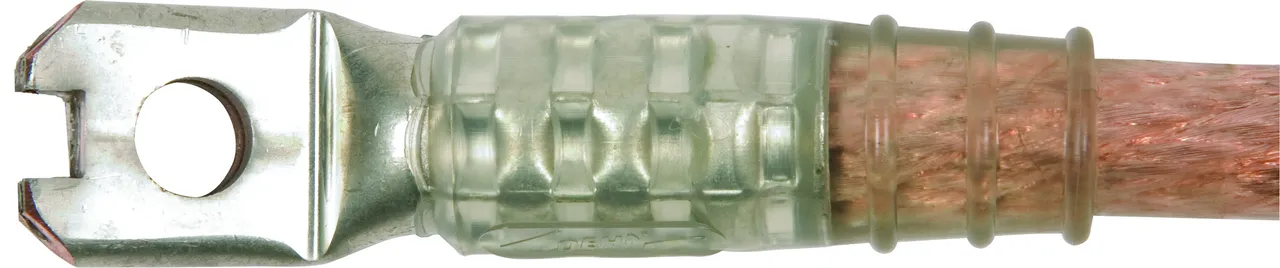

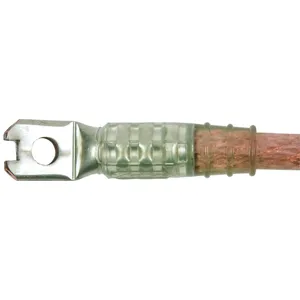

Wykonanie zaciskanych końcówek kablowych **PK1:**
Otwór w końcówce kablowej jako zabezpieczenie przed obracaniem się (wykonanie standardowe).

Standardowy fazowy zacisk śrubowy

Odporny na zwarcia nawet w przypadku przewodów skorodowanych w wyniku działania czynników atmosferycznych.

2 Products

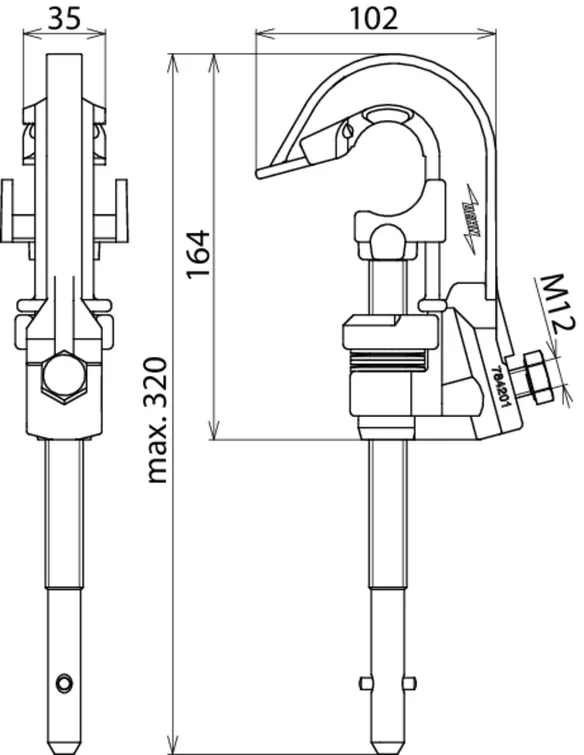

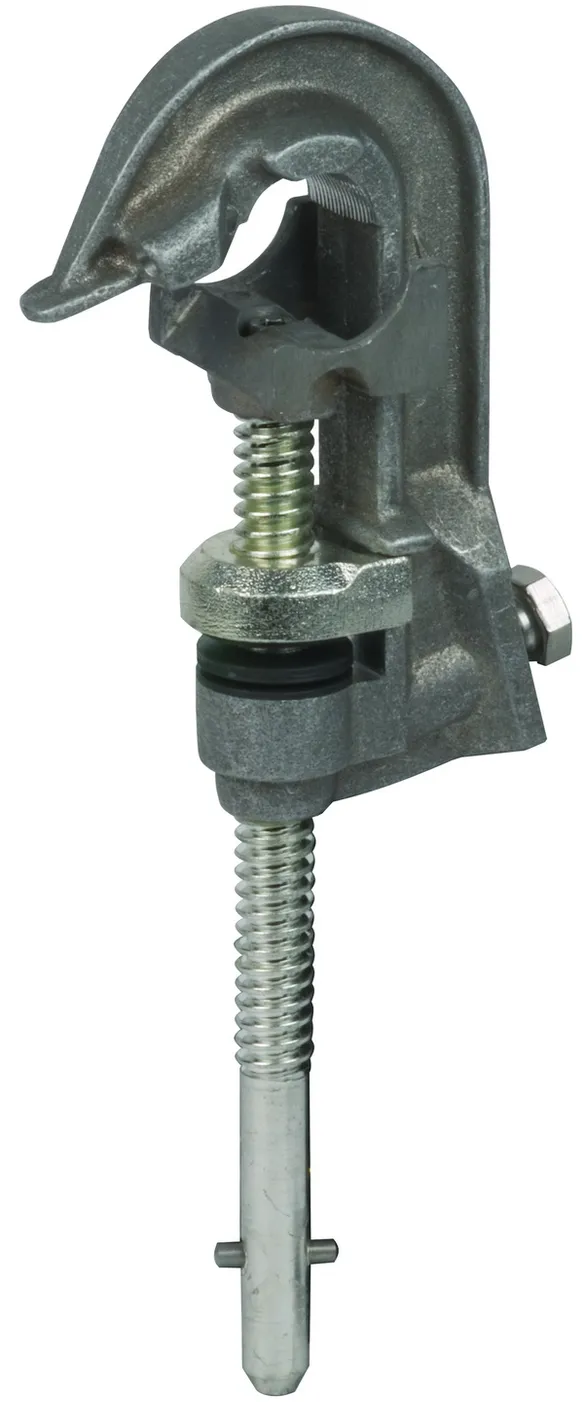

Part No. 784201 PSK 4 30 SQL

GTIN 4013364006591, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	4 ... 30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 70 mm²
Maksymalny prąd zwarciowy I_k0,5 s	19,5 kA
Maksymalny prąd zwarciowy I_k1 s	13,8 kA

Zakres zacisku Ø	4 ... 30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 70 mm²
Maksymalny prąd zwarciowy I_k0,5 s	19,5 kA
Maksymalny prąd zwarciowy I_k1 s	13,8 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną

Product 784201 was added to Notepad.

Go to Notepad

Product 784201 was added to the cart.

Go to Web-Shop

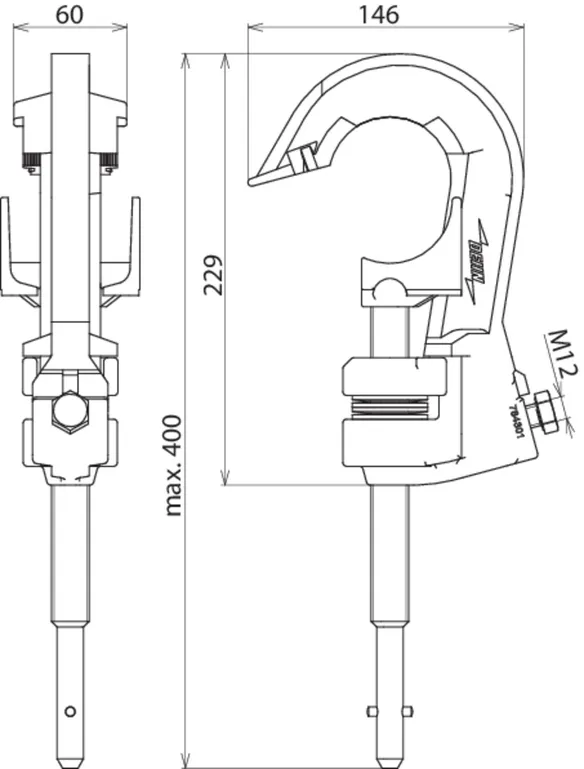

Part No. 784301 PSK 10 65 SQL

GTIN 4013364006553, Customs tariff No. (EU): 85359000, Gross weight: 1.70 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	10 ... 65 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Zakres zacisku Ø	10 ... 65 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną

Product 784301 was added to Notepad.

Go to Notepad

Product 784301 was added to the cart.

Go to Web-Shop

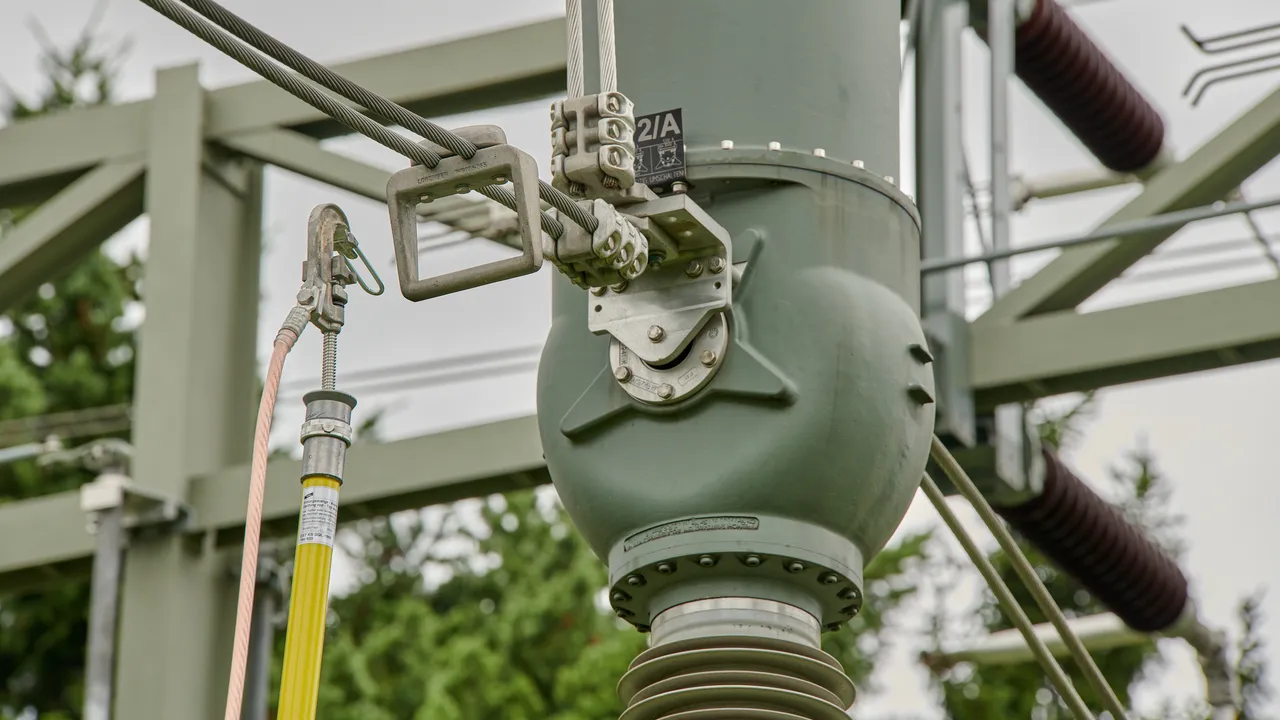

Fazowy zacisk śrubowy ze złączem

Odporny na zwarcia nawet w przypadku przewodów skorodowanych w wyniku działania czynników atmosferycznych.

2 Products

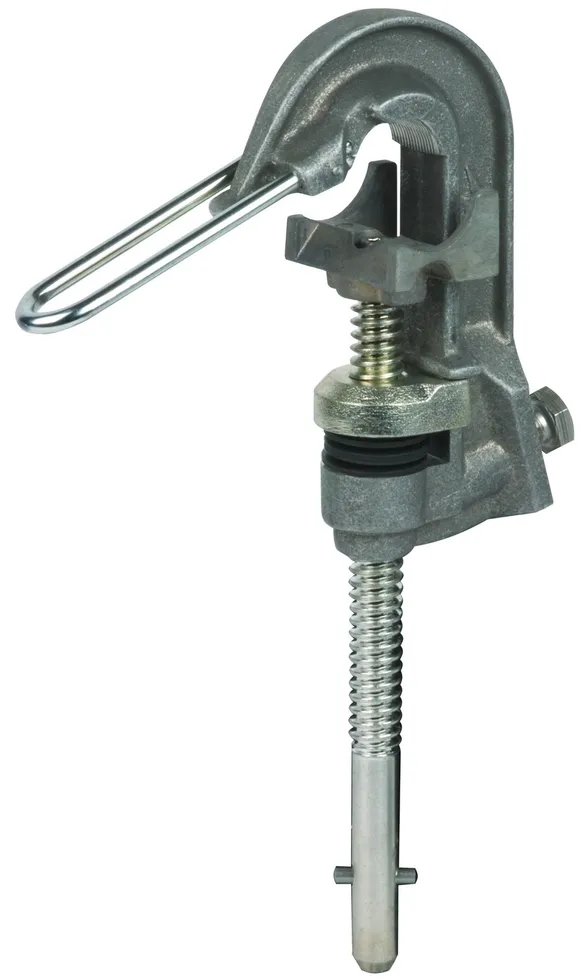

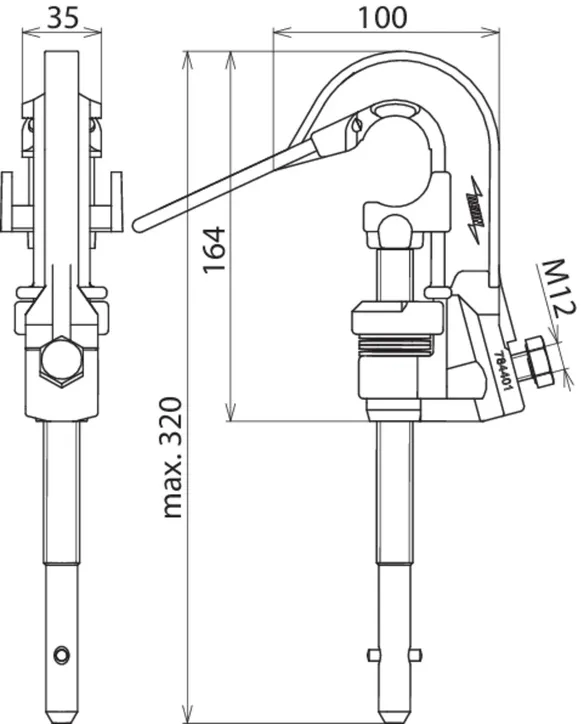

Part No. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Customs tariff No. (EU): 85359000, Gross weight: 1.47 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	4 ... 30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 70 mm²
Maksymalny prąd zwarciowy I_k0,5 s	19,5 kA
Maksymalny prąd zwarciowy I_k1 s	13,8 kA

Zakres zacisku Ø	4 ... 30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 70 mm²
Maksymalny prąd zwarciowy I_k0,5 s	19,5 kA
Maksymalny prąd zwarciowy I_k1 s	13,8 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną
Materiał uchwytu mocującego	St/gal Zn

Product 784401 was added to Notepad.

Go to Notepad

Product 784401 was added to the cart.

Go to Web-Shop

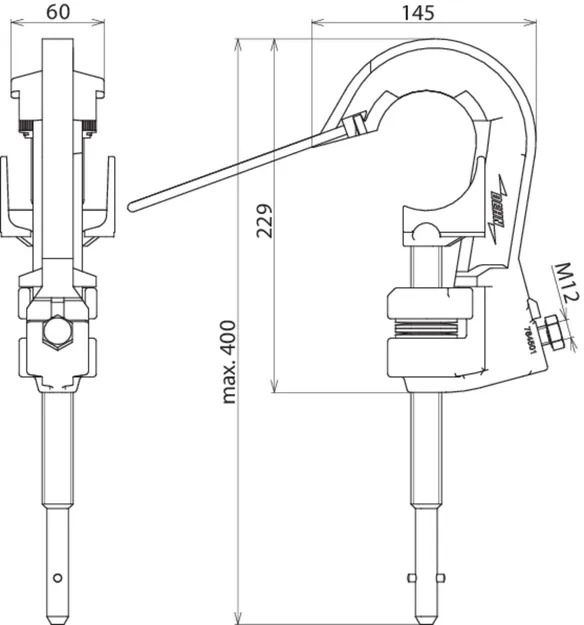

Part No. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Customs tariff No. (EU): 85359000, Gross weight: 2.12 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	10 ... 65 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Zakres zacisku Ø	10 ... 65 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną
Materiał uchwytu mocującego	St/gal Zn

Product 784501 was added to Notepad.

Go to Notepad

Product 784501 was added to the cart.

Go to Web-Shop

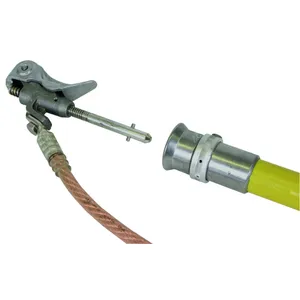

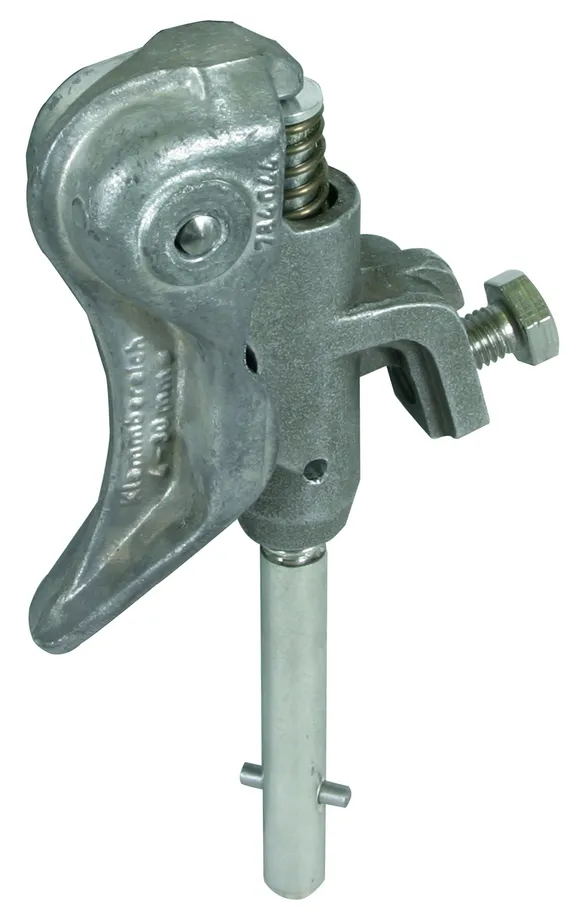

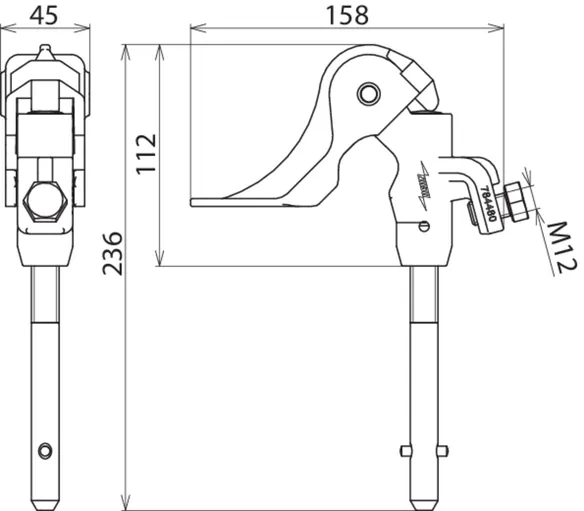

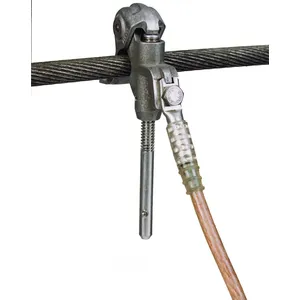

Fazowy zacisk śrubowy ze sprężyną

Mocowanie odbywa się za pomocą wstępnie naprężonego zacisku.

1 Product

Part No. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Customs tariff No. (EU): 85359000, Gross weight: 600.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	4 ... 30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 70 mm²
Maksymalny prąd zwarciowy I_k0,5 s	19,5 kA
Maksymalny prąd zwarciowy I_k1 s	13,8 kA

Zakres zacisku Ø	4 ... 30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 70 mm²
Maksymalny prąd zwarciowy I_k0,5 s	19,5 kA
Maksymalny prąd zwarciowy I_k1 s	13,8 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną

Product 784480 was added to Notepad.

Go to Notepad

Product 784480 was added to the cart.

Go to Web-Shop

Fazowy zacisk śrubowy o szerokim zakresie zacisku

Nadaje się szczególnie do przewodów Al oraz Al/St, rur oraz fazowych punktów mocowania.

1 Product

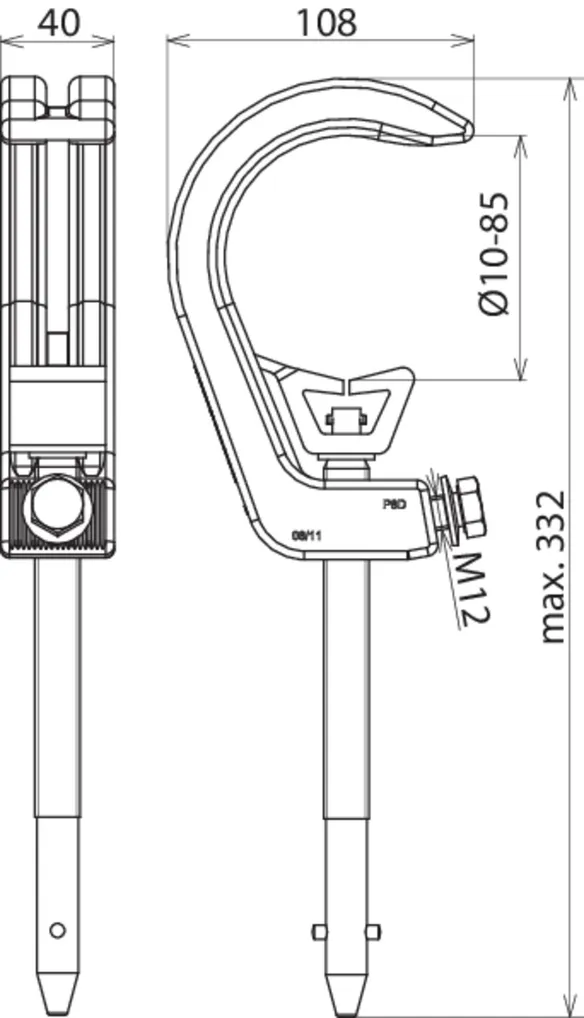

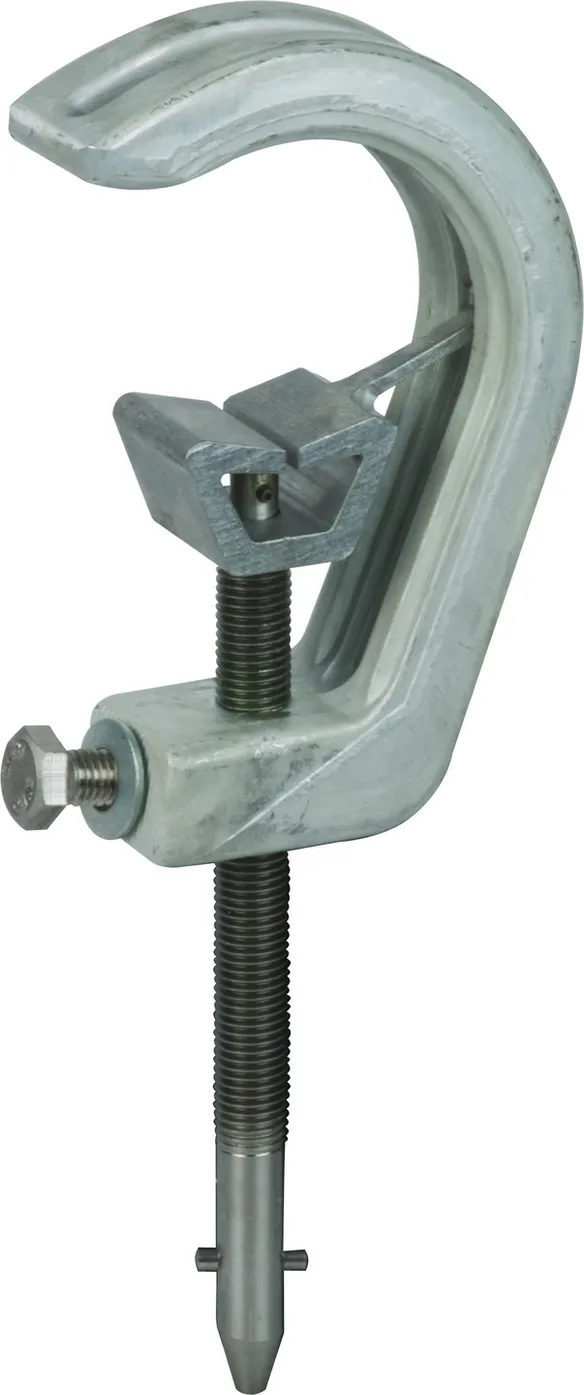

Part No. 784085 PSK 10 85 SQL

GTIN 4013364018686, Customs tariff No. (EU): 85359000, Gross weight: 872.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	10 ... 85 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	29,6 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Zakres zacisku Ø	10 ... 85 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	29,6 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stal nierdzewna

Product 784085 was added to Notepad.

Go to Notepad

Product 784085 was added to the cart.

Go to Web-Shop

Fazowy zacisk śrubowy o szerokim zakresie zacisku z teleskopowym drążkiem uziemiającym

Nadaje się szczególnie do przewodów Al oraz Al/St, rur oraz fazowych punktów mocowania.

1 Product

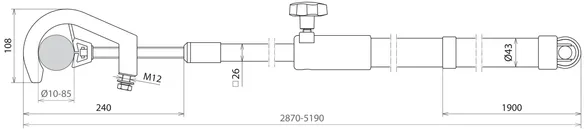

Part No. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Customs tariff No. (EU): 82055980, Gross weight: 5.71 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	10 ... 85 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	29,6 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Długość całkowita (l_{G max} / I_{G min} )	5200 / 2875 mm
Długość rękojeści	1900 mm

Zakres zacisku Ø	10 ... 85 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	29,6 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stal nierdzewna
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał złącza gwintowanego i pokrętła gwiazdowego	Stop aluminium
Długość całkowita (l_{G max} / I_{G min} )	5200 / 2875 mm
Długość rękojeści	1900 mm
Średnica drążka	43 mm

Product 769511 was added to Notepad.

Go to Notepad

Product 769511 was added to the cart.

Go to Web-Shop

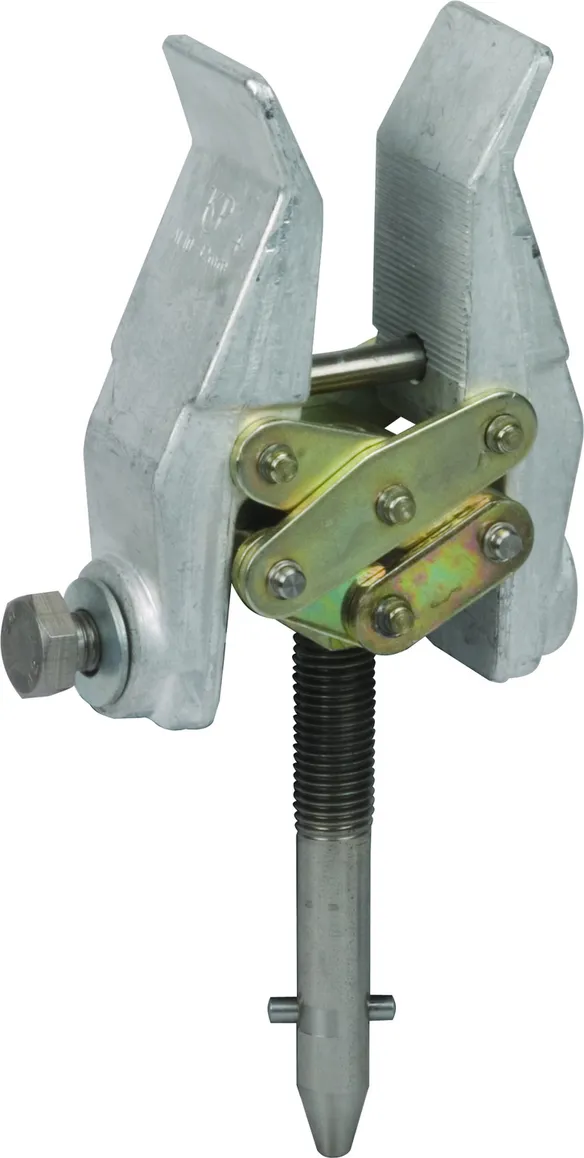

Fazowy zacisk śrubowy

Szczególnie nadaje się do stosowania w nachylonej pozycji.

1 Product

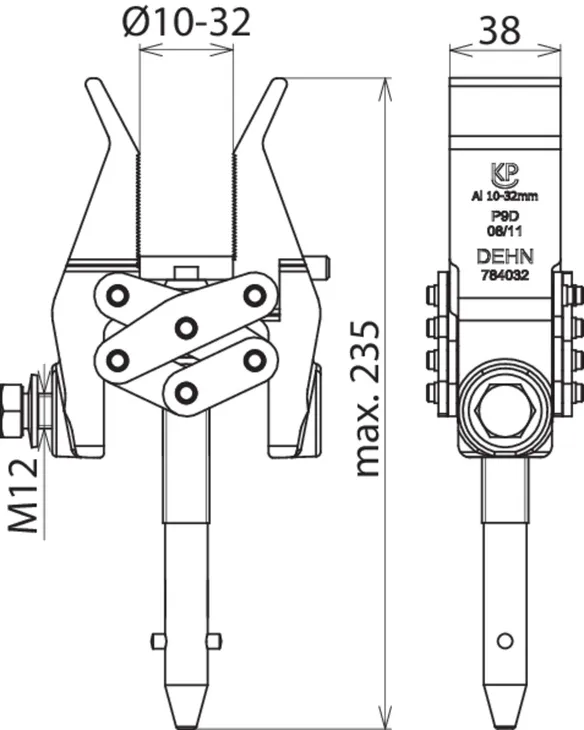

Part No. 784032 PSK 10 32 SQL

GTIN 4013364018679, Customs tariff No. (EU): 85359000, Gross weight: 969.40 g, PU: 1.00 szt.

Images

Open PDF

Additional information

CAD files

Technical data

Zakres zacisku Ø	10 ... 32 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 95 mm²
Maksymalny prąd zwarciowy I_k0,5 s	18,7 kA
Maksymalny prąd zwarciowy I_k1 s	18,7 kA

Zakres zacisku Ø	10 ... 32 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 95 mm²
Maksymalny prąd zwarciowy I_k0,5 s	18,7 kA
Maksymalny prąd zwarciowy I_k1 s	18,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stal nierdzewna

Product 784032 was added to Notepad.

Go to Notepad

Product 784032 was added to the cart.

Go to Web-Shop

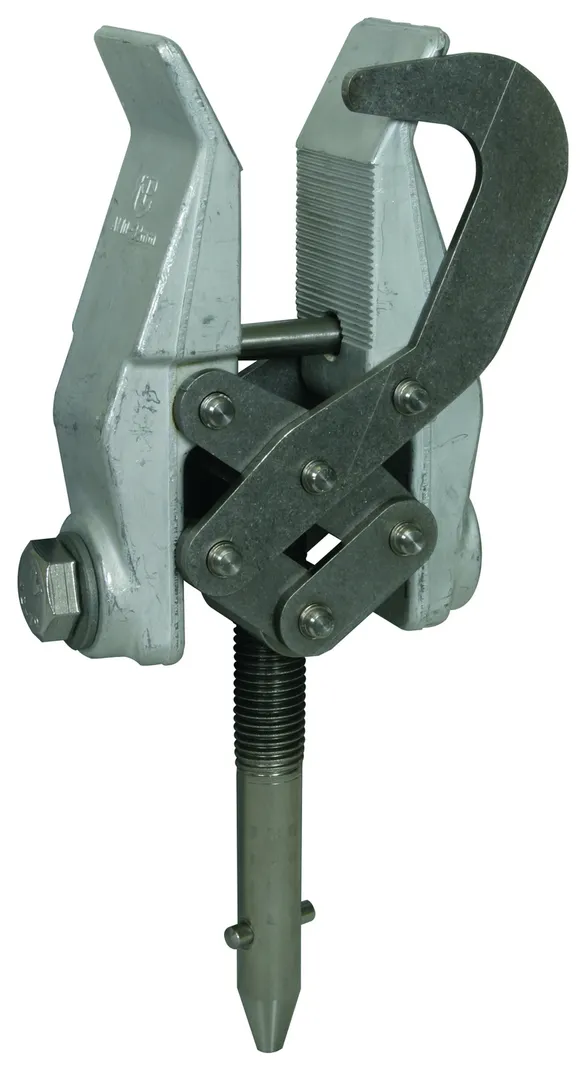

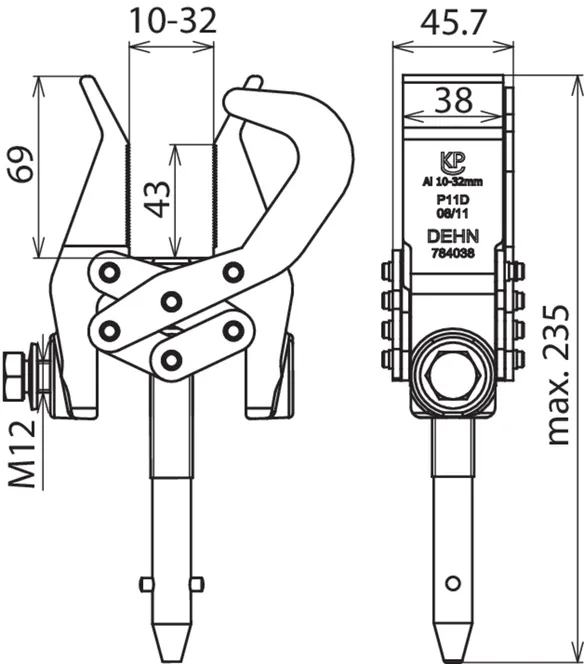

Fazowy zacisk śrubowy z zapadką bezpieczeństwa

Szczególnie nadaje się do stosowania w nachylonej pozycji.

1 Product

Part No. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Zakres zacisku Ø	10 ... 32 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 95 mm²
Maksymalny prąd zwarciowy I_k0,5 s	18,7 kA
Maksymalny prąd zwarciowy I_k1 s	18,7 kA

Zakres zacisku Ø	10 ... 32 mm
Zabezpieczenie antyobrotowe	PK2
Do przewodów Cu o przekroju	16 ... 95 mm²
Maksymalny prąd zwarciowy I_k0,5 s	18,7 kA
Maksymalny prąd zwarciowy I_k1 s	18,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	Stop aluminium
Materiał korpusu zacisku	Stop aluminium
Materiał śruby zaciskowej	stal nierdzewna
Materiał uchwytu mocującego	stal nierdzewna

Product 784038 was added to Notepad.

Go to Notepad

Product 784038 was added to the cart.

Go to Web-Shop

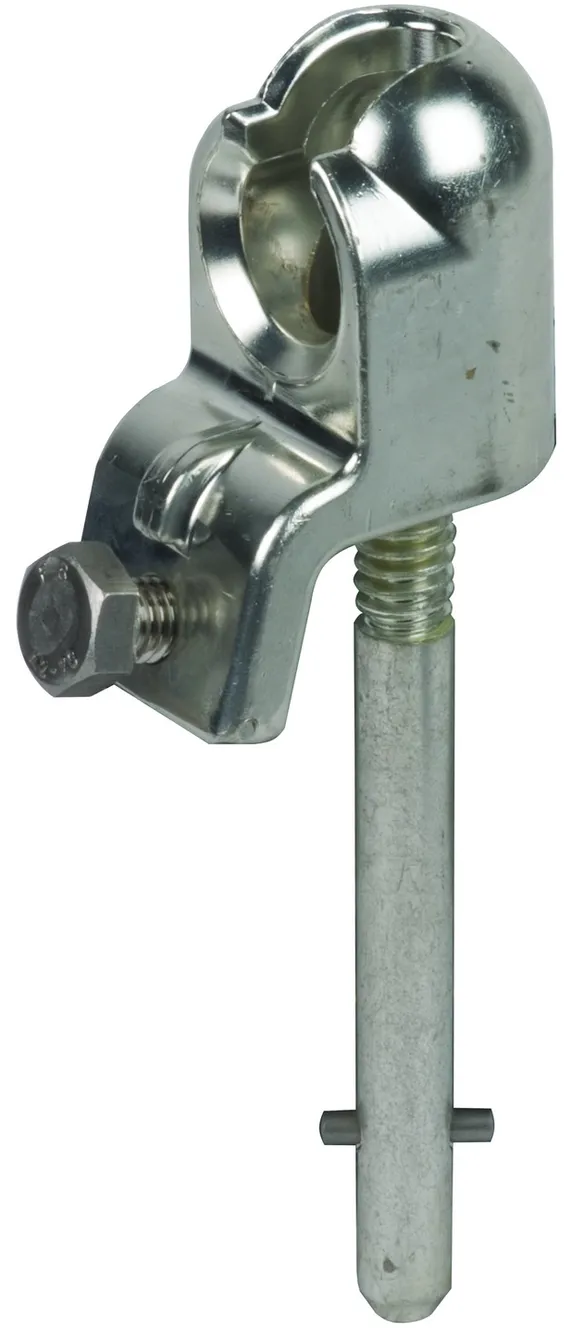

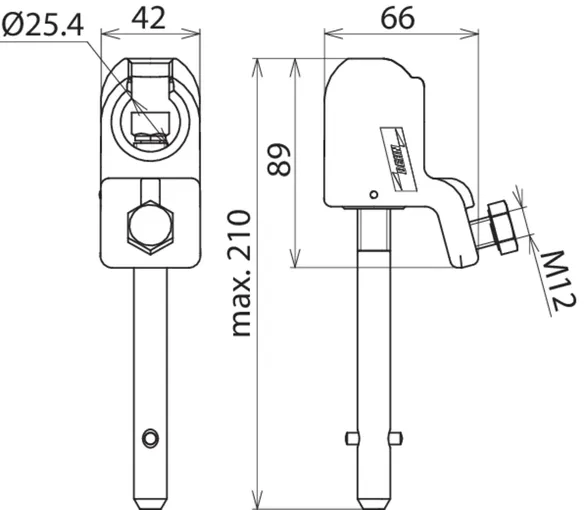

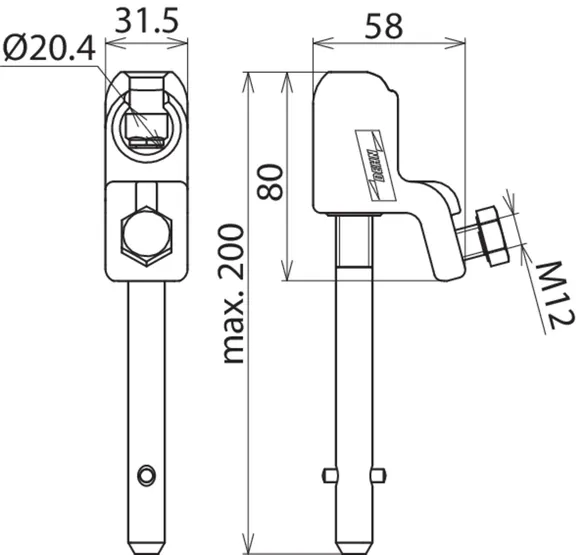

Zacisk kołpakowy sztywny

2 Products

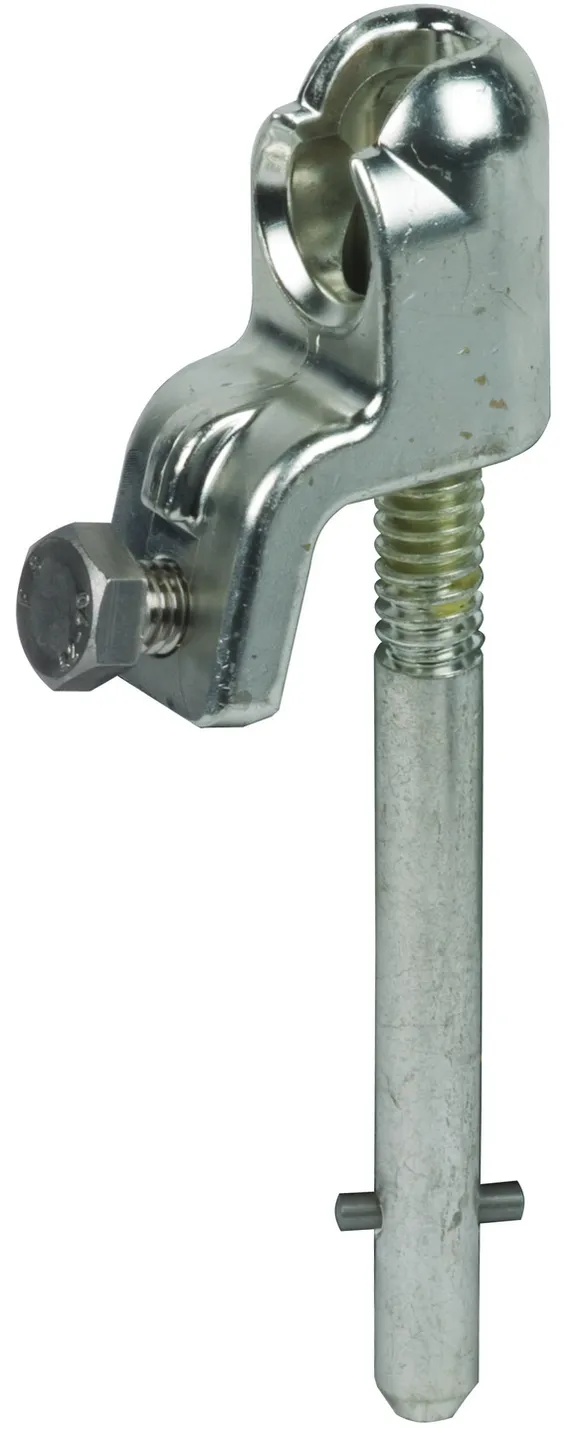

Part No. 772314 KKH 20 SQL

GTIN 4013364080171, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

Do kulowych punktów mocowania Ø	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120 mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	stop miedzi galwanizowany cyną
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną

Product 772314 was added to Notepad.

Go to Notepad

Product 772314 was added to the cart.

Go to Web-Shop

Part No. 772324 KKH 25 SQL

GTIN 4013364080188, Customs tariff No. (EU): 85359000, Gross weight: 719.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA

Do kulowych punktów mocowania Ø	25 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 150 mm²
Maksymalny prąd zwarciowy I_k0,5 s	42,0 kA
Maksymalny prąd zwarciowy I_k1 s	29,6 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień z poprzecznym kołkiem DIN 48087
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał elementu dociskowego	stop miedzi galwanizowany cyną
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną

Product 772324 was added to Notepad.

Go to Notepad

Product 772324 was added to the cart.

Go to Web-Shop

Zacisk uniwersalny

2 Products

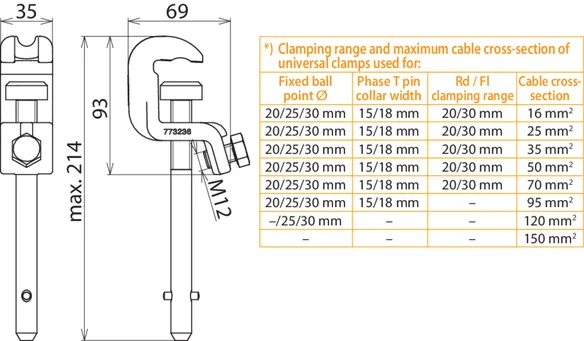

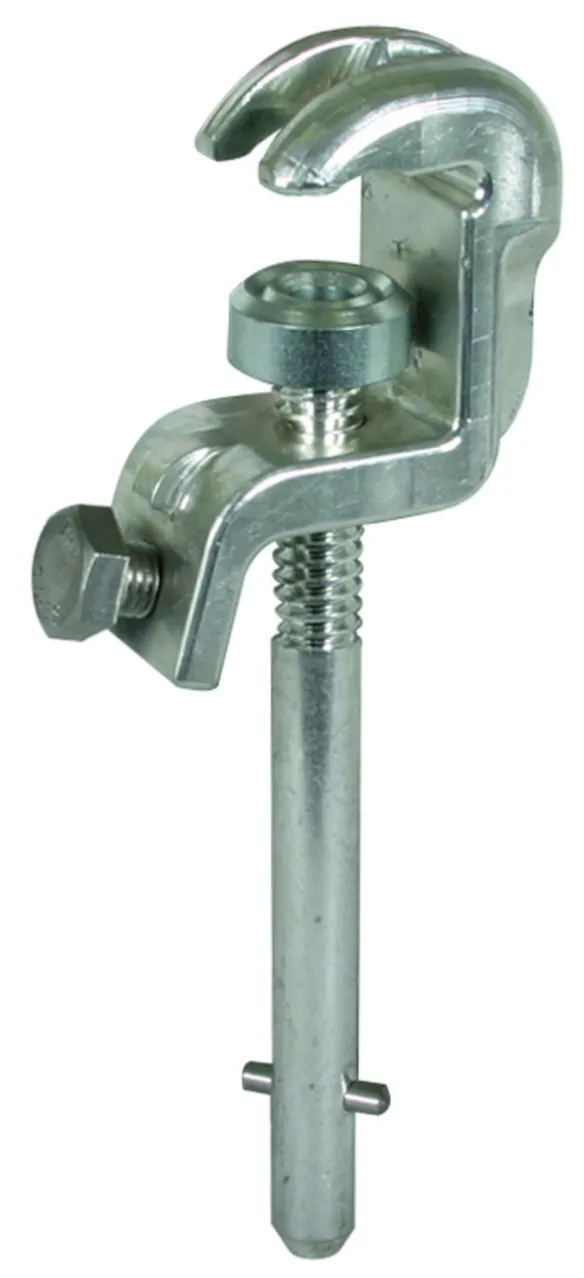

Part No. 773236 UK 25 SQL

GTIN 4013364114579, Customs tariff No. (EU): 85359000, Gross weight: 713.50 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania Ø	20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	15 mm
Zakres zacisku drut / płaskownik	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA

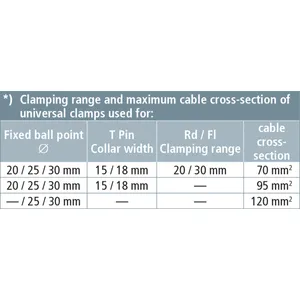

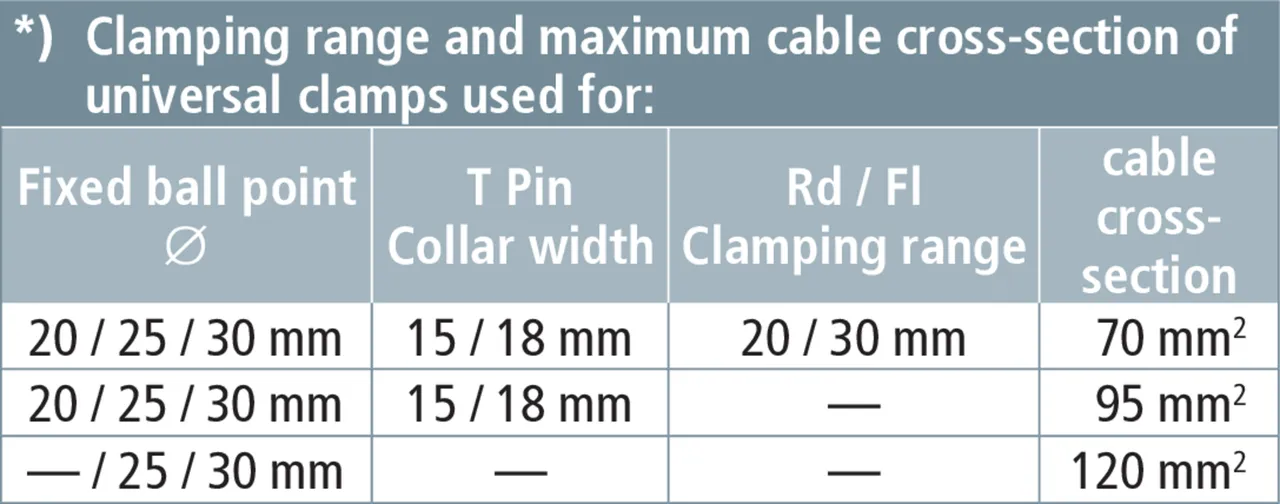

*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Do kulowych punktów mocowania Ø	20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	15 mm
Zakres zacisku drut / płaskownik	20 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień T-kształtny DIN 48087
Zakres temperatury pracy	-25°C ... +55°C
Materiał elementu dociskowego	stal ocynkowana ogniowo
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 773236 was added to Notepad.

Go to Notepad

Product 773236 was added to the cart.

Go to Web-Shop

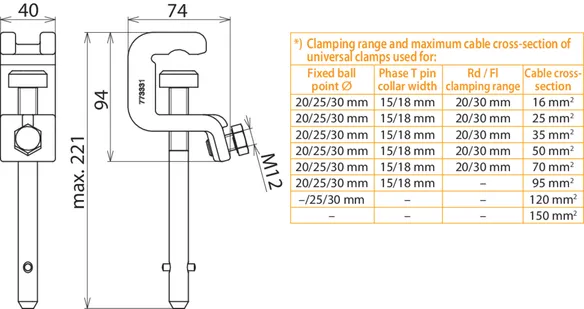

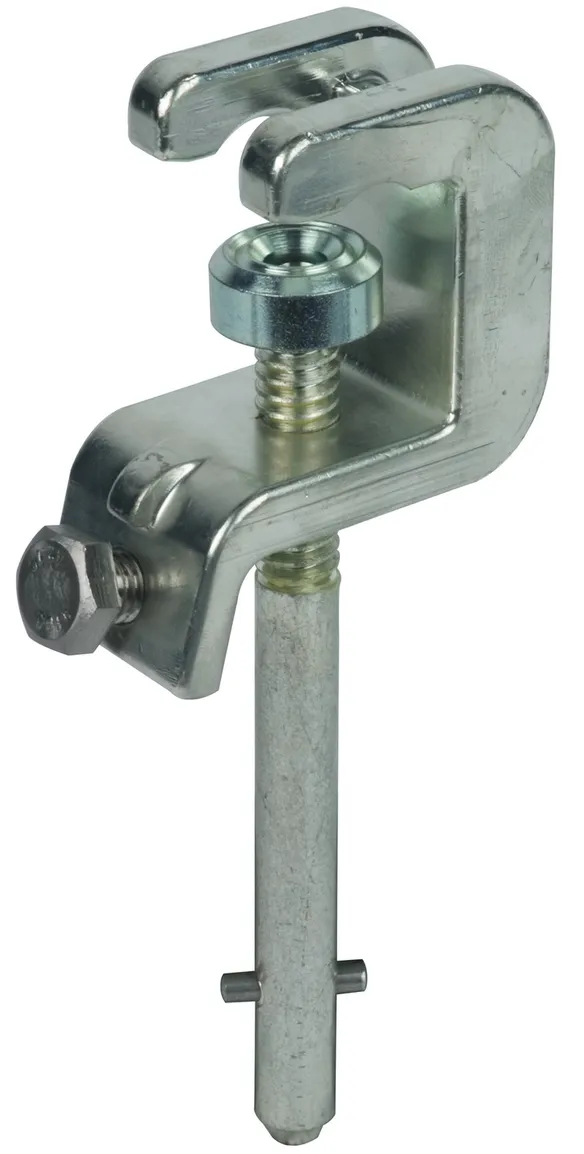

Part No. 773331 UK 30 SQL

GTIN 4013364069244, Customs tariff No. (EU): 85359000, Gross weight: 793.00 g, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Do kulowych punktów mocowania Ø	25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	18 mm
Zakres zacisku drut / płaskownik	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Do kulowych punktów mocowania Ø	25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości	18 mm
Zakres zacisku drut / płaskownik	30 mm
Zabezpieczenie antyobrotowe	PK1
Do przewodów Cu o przekroju	16 ... 120^*) mm²
Maksymalny prąd zwarciowy I_k0,5 s	33,5 kA
Maksymalny prąd zwarciowy I_k1 s	23,7 kA
Spełnia wymagania normy	EN/IEC 61230 (DIN VDE 0683-100), gwintowany trzpień T-kształtny DIN 48087
Zakres temperatury pracy	-25°C ... +55°C
Materiał elementu dociskowego	stal ocynkowana ogniowo
Materiał korpusu zacisku	stop miedzi galwanizowany cyną
Materiał śruby zaciskowej	stop miedzi galwanizowany cyną
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Product 773331 was added to Notepad.

Go to Notepad

Product 773331 was added to the cart.

Go to Web-Shop

Elementy przyłączeniowe fazy do linii napowietrznych

Details

Standardowy fazowy zacisk śrubowy

Part No. 784201 PSK 4 30 SQL

Product 784201 was added to Notepad.

Product 784201 was added to the cart.

Part No. 784301 PSK 10 65 SQL

Product 784301 was added to Notepad.

Product 784301 was added to the cart.

Fazowy zacisk śrubowy ze złączem

Part No. 784401 PSK 4 30 SQL EH

Product 784401 was added to Notepad.

Product 784401 was added to the cart.

Part No. 784501 PSK 10 65 SQL EH

Product 784501 was added to Notepad.

Product 784501 was added to the cart.

Fazowy zacisk śrubowy ze sprężyną

Part No. 784480 PSK FV 4 30 SQL

Product 784480 was added to Notepad.

Product 784480 was added to the cart.

Fazowy zacisk śrubowy o szerokim zakresie zacisku

Part No. 784085 PSK 10 85 SQL

Product 784085 was added to Notepad.

Product 784085 was added to the cart.

Fazowy zacisk śrubowy o szerokim zakresie zacisku z teleskopowym drążkiem uziemiającym

Part No. 769511 ESTC PSK 5000 SN7249

You are not authorized to download 769511m_D.dxf

Product 769511 was added to Notepad.

Product 769511 was added to the cart.

Fazowy zacisk śrubowy

Part No. 784032 PSK 10 32 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784032 was added to Notepad.

Product 784032 was added to the cart.

Fazowy zacisk śrubowy z zapadką bezpieczeństwa

Part No. 784038 PSK 10 32 SQL SB

Product 784038 was added to Notepad.

Product 784038 was added to the cart.

Zacisk kołpakowy sztywny

Part No. 772314 KKH 20 SQL

Product 772314 was added to Notepad.

Product 772314 was added to the cart.

Part No. 772324 KKH 25 SQL

Product 772324 was added to Notepad.

Product 772324 was added to the cart.

Zacisk uniwersalny

Part No. 773236 UK 25 SQL

Product 773236 was added to Notepad.

Product 773236 was added to the cart.

Part No. 773331 UK 30 SQL

Product 773331 was added to Notepad.

Product 773331 was added to the cart.
