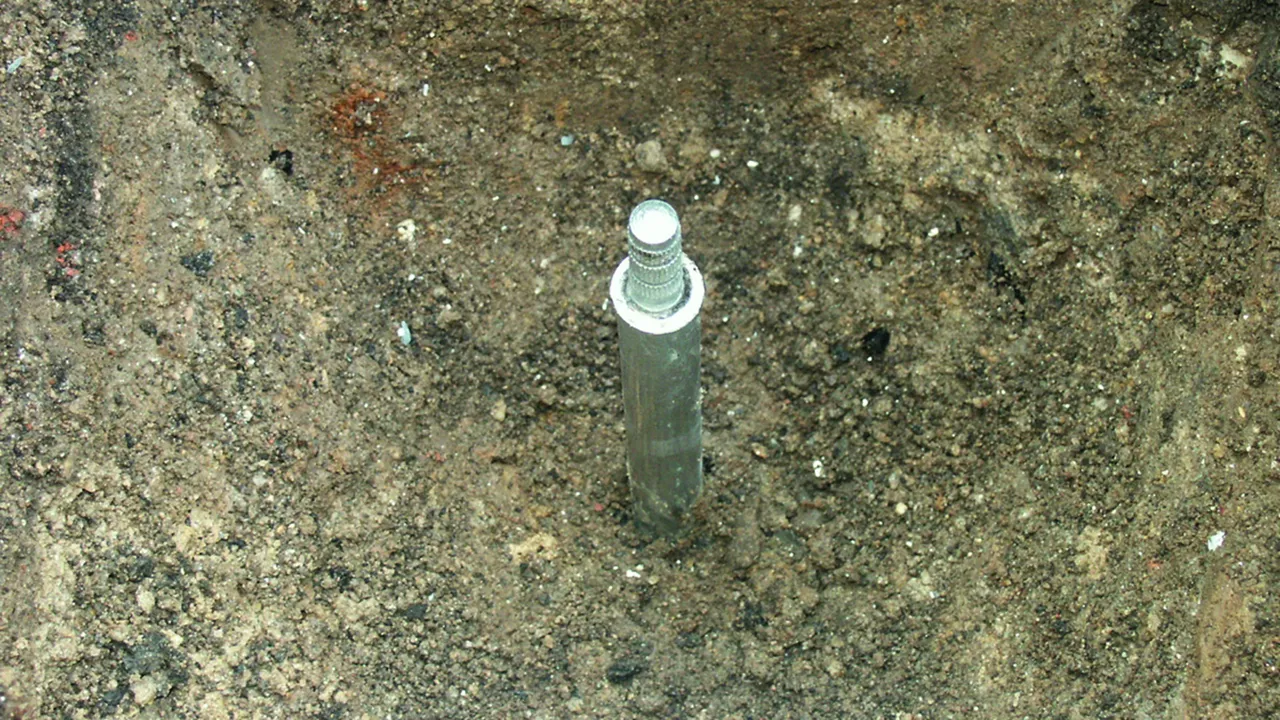

Uziomy pionowe

Do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.Charakterystyka:

Brak zgrubienia przekroju w punkcie połączenia
Złącze samozamykające
Odporność na korozję
Uproszczone przechowywanie i łatwy transport
Uniwersalne zastosowanie w zależności od lokalnych warunków glebowych
Stałe wartości rezystancji
Łatwe wprowadzanie za pomocą młota udarowego

Details

Hammer inserts for earth rods and tubular earth electrodes

lorem ipsum — Hammer inserts for earth rods and tubular earth electrodes

Typ Z

With triple knurled pin.

4 Products

Part No. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Customs tariff No. (EU): 85389099, Gross weight: 2.50 kg, PU: 6.00 szt.

Images

Open PDF

Additional information

CAD files

Uziom pionowy typu Z, stal HDG, długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1000 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 7.9 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 20 1000 Z STTZN
Nr kat.: 620101
lub podobny.

Certificates

Technical data

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	12 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 22000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Product 620101 was added to Notepad.

Go to Notepad

Product 620101 was added to the cart.

Go to Web-Shop

Part No. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Customs tariff No. (EU): 85389099, Gross weight: 3.70 kg, PU: 6.00 szt.

Predecessor

Images

Open PDF

Additional information

CAD files

Uziom pionowy typu Z, stal HDG, długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1500 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 7.9 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 20 1500 Z STTZN
Nr kat.: 620151
lub podobny.

Certificates

Technical data

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	12 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 22000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	7.9 kA
Spełnia wymagania normy	EN 62561-2

Product 620151 was added to Notepad.

Go to Notepad

Product 620151 was added to the cart.

Go to Web-Shop

Part No. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Customs tariff No. (EU): 85389099, Gross weight: 3.72 kg, PU: 6.00 szt.

Images

Open PDF

Additional information

CAD files

Uziom pionowy typu Z, stal HDG, długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1000 mm
Średnica Ø: 25 mm
Prąd zwarciowy (AC 50 Hz / DC): 12.3 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 25 1000 Z STTZN
Nr kat.: 625101
lub podobny.

Certificates

Technical data

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	25 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	25 mm
Średnica kołka Ø	15 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 32000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Product 625101 was added to Notepad.

Go to Notepad

Product 625101 was added to the cart.

Go to Web-Shop

Part No. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Customs tariff No. (EU): 85389099, Gross weight: 5.72 kg, PU: 6.00 szt.

Predecessor

Images

Open PDF

Additional information

CAD files

Uziom pionowy typu Z, stal HDG, długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ Z z potrójnym trzpieniem radełkowanym
(typ łączenia o szczególnie wysokiej wytrzymałości na rozciąganie)
Materiał: St/tZn
Długość pręta: 1500 mm
Średnica Ø: 25 mm
Prąd zwarciowy (AC 50 Hz / DC): 12.3 kA
Spełnia wymagania normy: EN 62561-2

Producent: DEHN
Typ: TE 25 1500 Z STTZN
Nr kat.: 625151
lub podobny.

Certificates

Technical data

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	25 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Materiał	St/tZn
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	25 mm
Średnica kołka Ø	15 mm
Cynkowanie ogniowe - wartość pojedyncza:	~70 µm
Cynkowanie ogniowe - wartość średnia:	≥ 55 µm
Wytrzymałość na rozciąganie	410 N/mm²
Statyczna wytrzymałość na rozciąganie (naprężenie pionowe)	approx. 32000 N
Przewodność	>=6.66 m/Ω mm²
Rezystywność	<=0.15 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	12.3 kA
Spełnia wymagania normy	EN 62561-2

Product 625151 was added to Notepad.

Go to Notepad

Product 625151 was added to the cart.

Go to Web-Shop

Typ AZ

Z przesuniętym trzpieniem radełkowanym.

2 Products

Part No. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Customs tariff No. (EU): 85389099, Gross weight: 2.43 kg, PU: 6.00 szt.

Images

Open PDF

Additional information

CAD files

Uziom pionowy typu AZ, stal nierdz. (V4A), długość pręta 1000 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ AZ z przesuniętym trzpieniem radełkowanym
Materiał: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Długość pręta: 1000 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 4,2 kA
Spełnia wymagania normy: DIN EN 62561-2

Producent: DEHN
Typ: TE 20 1000 AZ V4A
Nr kat.: 620903
lub podobny.

Certificates

Technical data

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Prawna ochrona elementu	Dt.Pat. Nr. P 32 22 201.7
Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1000 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	10 / 13 mm
Wytrzymałość na rozciąganie	500-730 N/mm²
Przewodność	≥ 1,25 m/Ω mm²
Rezystywność	≤ 0,8 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Product 620903 was added to Notepad.

Go to Notepad

Product 620903 was added to the cart.

Go to Web-Shop

Part No. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Customs tariff No. (EU): 85389099, Gross weight: 3.67 kg, PU: 6.00 szt.

Images

Open PDF

Additional information

CAD files

Uziom pionowy typu AZ, stal nierdz. (V4A), długość pręta 1500 mm
Uziom pionowy do stosowania w instalacjach uziemiających przewodów odprowadzających lub stacji transformatorowych.
Typ AZ z przesuniętym trzpieniem radełkowanym
Materiał: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Długość pręta: 1500 mm
Średnica Ø: 20 mm
Prąd zwarciowy (AC 50 Hz / DC): 4,2 kA
Spełnia wymagania normy: DIN EN 62561-2

Producent: DEHN
Typ: TE 20 1500 AZ V4A
Nr kat.: 620902
lub podobny.

Certificates

Technical data

Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Prawna ochrona elementu	Dt.Pat. Nr. P 32 22 201.7
Materiał	stal nierdz. (V4A)
Nr materiału	1.4571 / 1.4404 / 1.4401
Długość pręta (l1)	1500 mm
Średnica Ø (d1)	20 mm
Średnica kołka Ø	10 / 13 mm
Wytrzymałość na rozciąganie	500-730 N/mm²
Przewodność	≥ 1,25 m/Ω mm²
Rezystywność	≤ 0,8 Ω mm²/m
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,2 kA
Spełnia wymagania normy	DIN EN 62561-2

Product 620902 was added to Notepad.

Go to Notepad

Product 620902 was added to the cart.

Go to Web-Shop
