Płyty przyłączeniowe uziemienia

  • Płyta przyłączeniowa o wysokiej obciążalności prądem zwarciowym
  • Przyłącze gałęzi fazy, jednobiegunowe

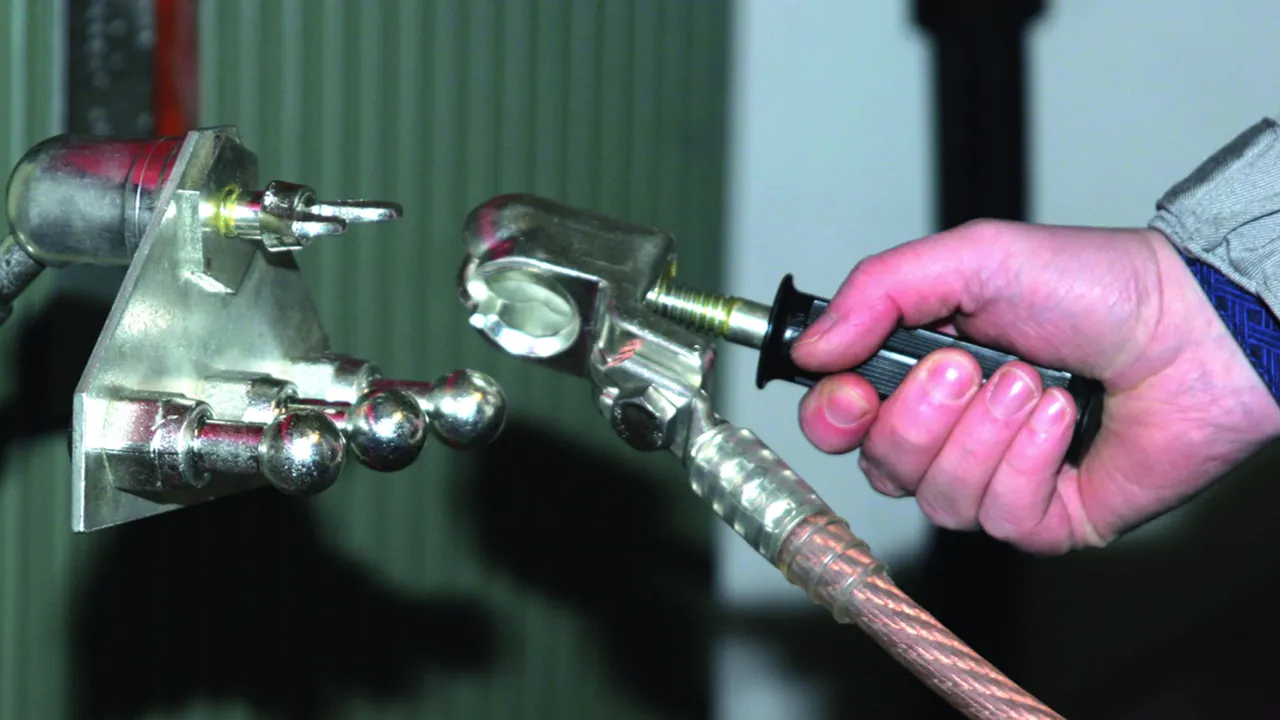

  • Do przyłączenia jednobiegunowych urządzeń do uziemiania i zwierania do transformatorów słupów trakcyjnych lub uchwytów bezpieczników
  • Wykonanie do kulowych punktów mocowania Ø20 mm, Ø25 mm lub sworzniem z rowkiem pierścieniowym Ø16 mm

Details

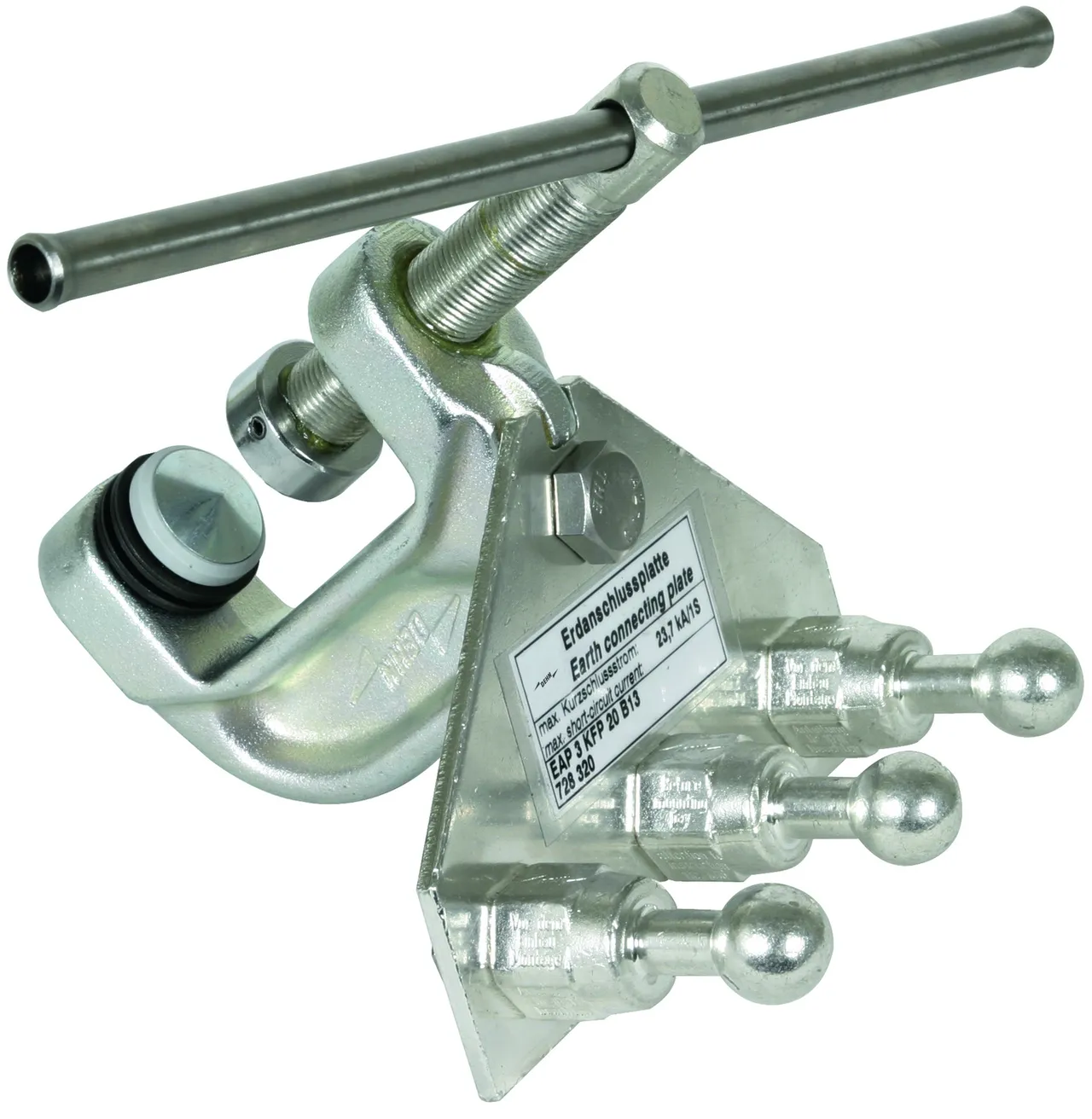

Zacisk frezarski uziemiający antyobrotowy do montażu na płycie przyłączeniowej uziemienia.
lorem ipsum

Z 3 kulowymi punktami mocowania i zaciskiem kołpakowym

2 Products

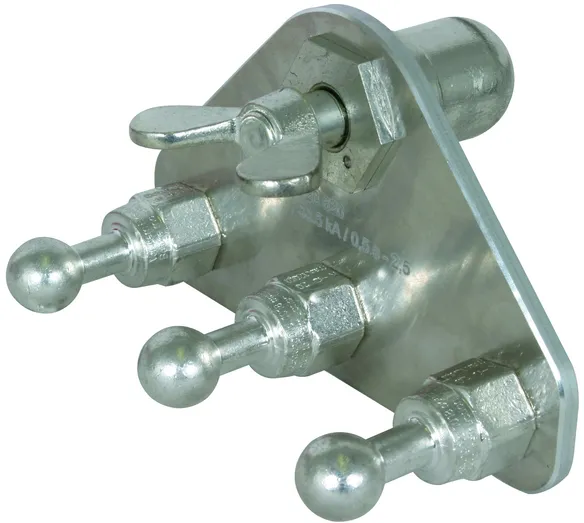

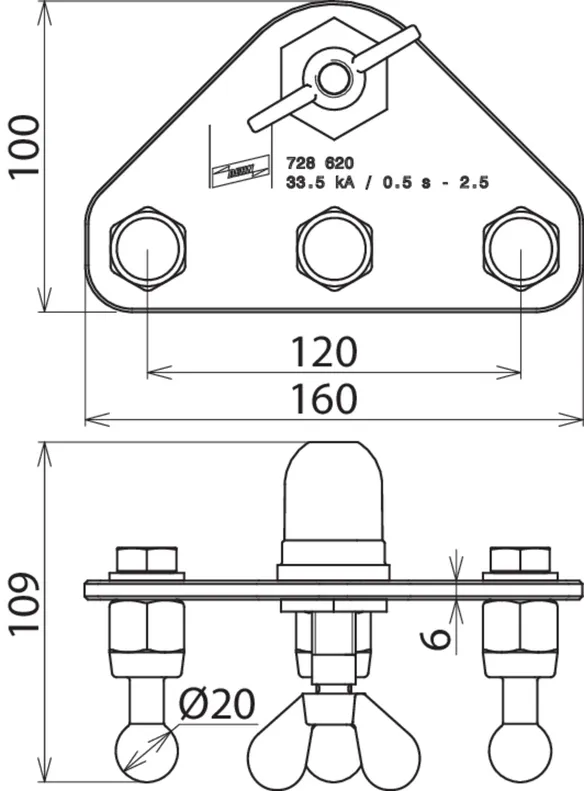

Part No. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, Customs tariff No. (EU): 85359000, Gross weight: 1085.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information



Technical data

Punkt mocowania o Ø 20 mm
Maksymalny przekrój przewodu Cu 120 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Product 728620 was added to Notepad.

Go to Notepad

Product 728620 was added to the cart.

Go to Web-Shop

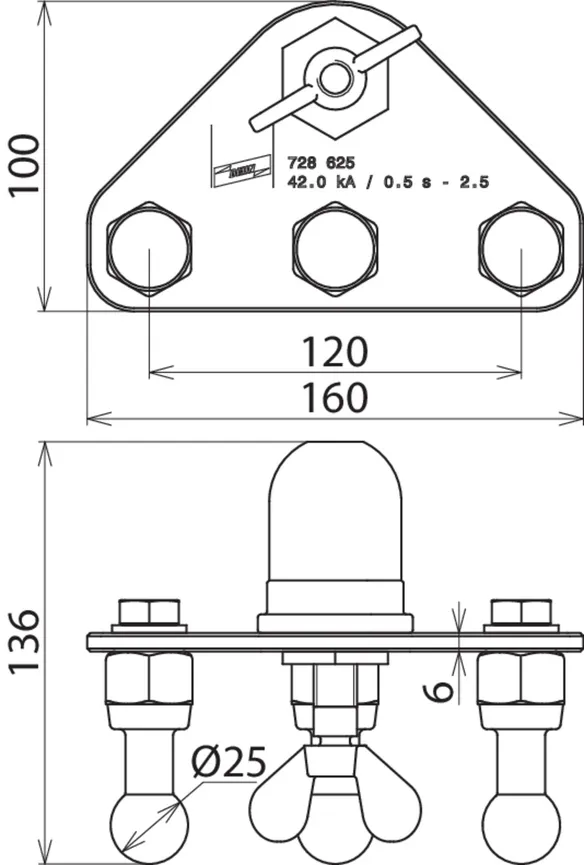

Part No. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, Customs tariff No. (EU): 85359000, Gross weight: 1084.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information



Technical data

Punkt mocowania o Ø 25 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 728625 was added to Notepad.

Go to Notepad

Product 728625 was added to the cart.

Go to Web-Shop

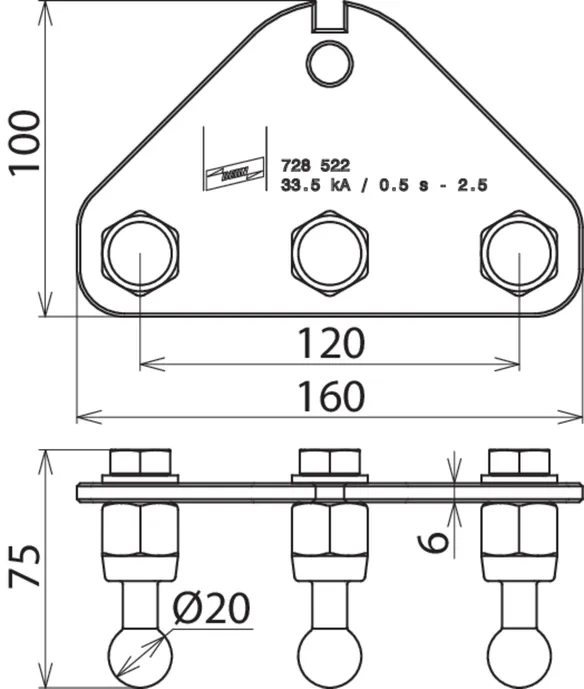

Z 3 kulowymi punktami mocowania

Do montażu na zacisku przyłącza uziemienia antyobrotowym PK1.

2 Products

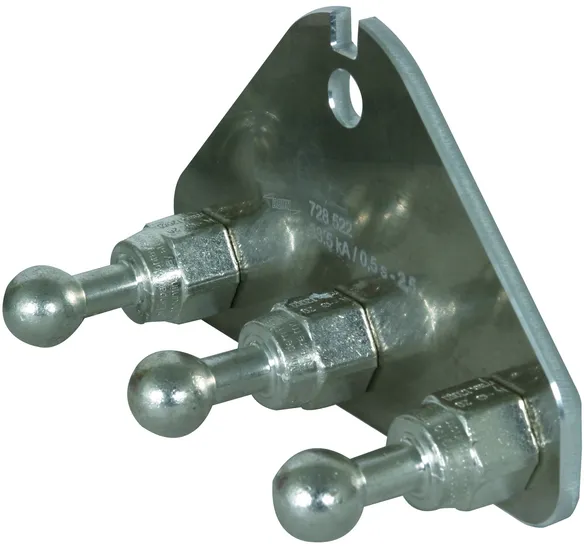

Part No. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, Customs tariff No. (EU): 85359000, Gross weight: 756.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information



Technical data

Punkt mocowania o Ø 20 mm
Maksymalny przekrój przewodu Cu 120 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Product 728522 was added to Notepad.

Go to Notepad

Product 728522 was added to the cart.

Go to Web-Shop

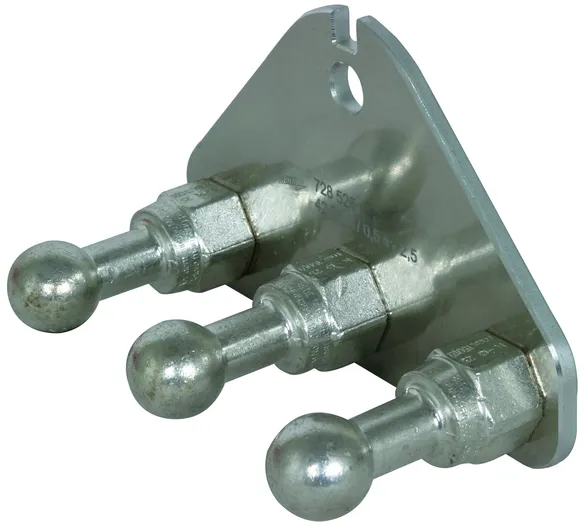

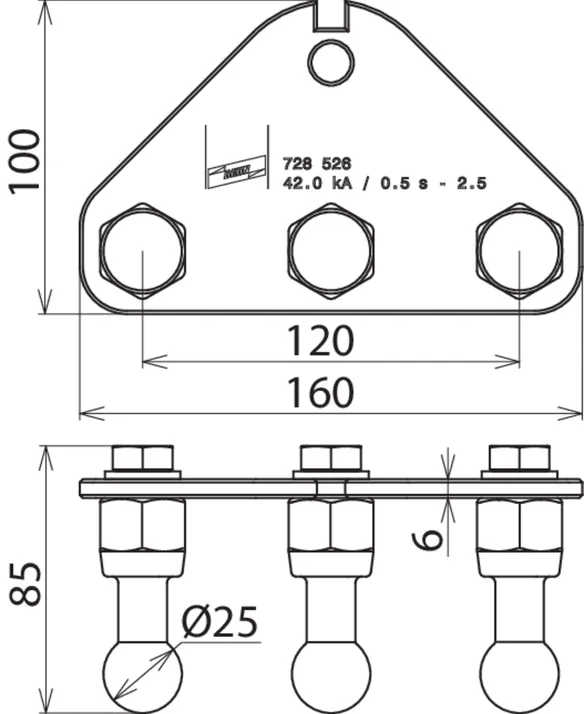

Part No. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, Customs tariff No. (EU): 85359000, Gross weight: 1014.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information



Technical data

Punkt mocowania o Ø 25 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Product 728526 was added to Notepad.

Go to Notepad

Product 728526 was added to the cart.

Go to Web-Shop

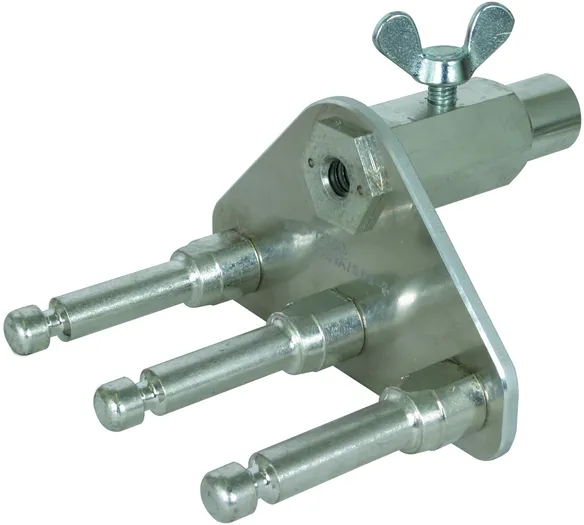

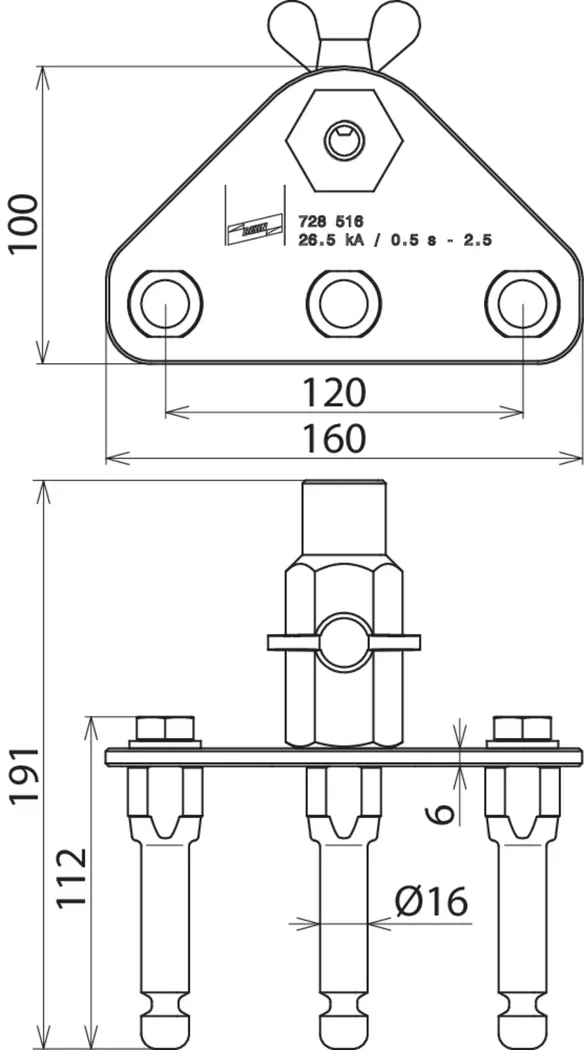

Z 3 punktami mocowania z rowkiem pierścieniowym i tuleją

1 Product

Part No. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, Customs tariff No. (EU): 85359000, Gross weight: 1.54 kg, PU: 1.00 szt.

Predecessor

Images

Additional information



Technical data

Punkt mocowania o Ø 16 mm
Maksymalny przekrój przewodu Cu 95 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 26,5 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Product 728516 was added to Notepad.

Go to Notepad

Product 728516 was added to the cart.

Go to Web-Shop

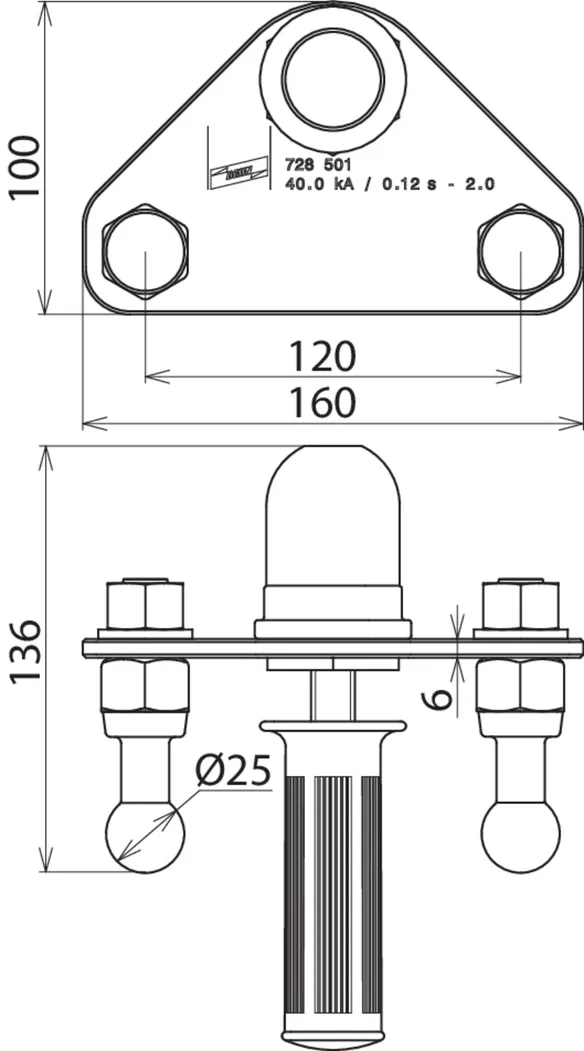

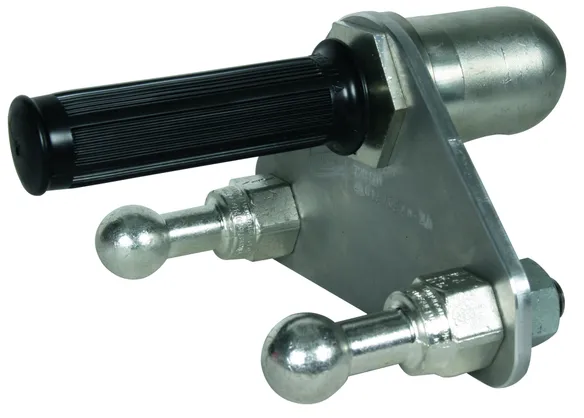

Z 2 kulowymi punktami mocowania i zaciskiem kołpakowym

Z zaciskiem kołpakowym, obrotowa, Ø25 mm, z rękojeścią z tworzywa sztucznego.
Do łączenia 2 jednobiegunowych urządzeń do uziemiania i zwierania lub przyłączenia kulowego punktu mocowania Ø25 mm.

1 Product

Part No. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, Customs tariff No. (EU): 85359000, Gross weight: 1015.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Punkt mocowania o Ø 25 mm
Nr rysunku DB 3 Ebgw 01.66
Nr materiału DB 157 540

Product 728501 was added to Notepad.

Go to Notepad

Product 728501 was added to the cart.

Go to Web-Shop

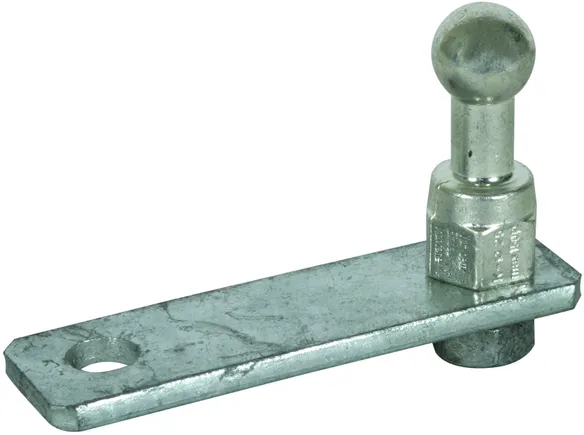

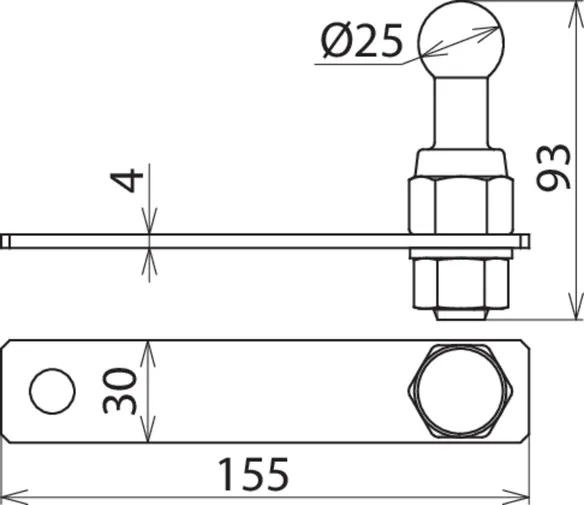

Końcówka przyłączeniowa z 1 kulowym punktem mocowania

Do przyłączenia do uchwytu bezpiecznika.

1 Product

Part No. 728503 EAP 25 SIT US OL

GTIN 4013364079564, Customs tariff No. (EU): 85359000, Gross weight: 453.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Punkt mocowania o Ø 25 mm
Nr rysunku DB 4 Ebgw 01.60
Nr materiału DB 157 545

Product 728503 was added to Notepad.

Go to Notepad

Product 728503 was added to the cart.

Go to Web-Shop

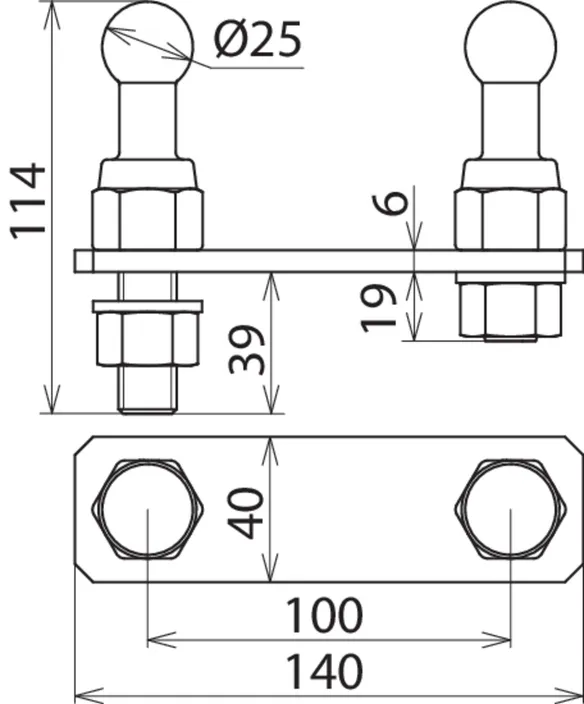

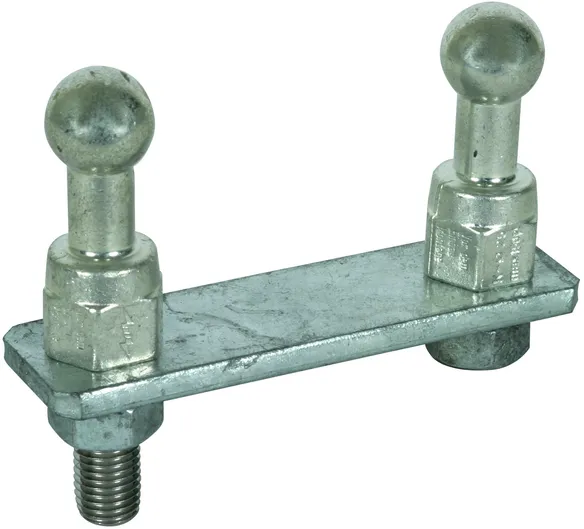

Końcówka przyłączeniowa z 2 kulowymi punktami mocowania

Do przyłączenia na maszcie.

1 Product

Part No. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, Customs tariff No. (EU): 85359000, Gross weight: 708.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Punkt mocowania o Ø 25 mm
Nr rysunku DB 3 Ebgw 01.61
Nr materiału DB 157 548

Product 728502 was added to Notepad.

Go to Notepad

Product 728502 was added to the cart.

Go to Web-Shop
