BLITZDUCTORconnect – Kompakt

Uniwersalny kombinowany ogranicznik przepięć

do ochrony interfejsów magistrali danych oraz obwodów pomiarowo-kontrolnych
wysoka zdolność odprowadzania prądów udarowych (I_imp) do 3 kA (10/350 µs) i wyładowczych (I_n) do 10 kA (8/20 µs)
maksymalna zdolność odprowadzania prądów wyładowczych (8/20 µs) I_max do 20 kA
niski napięciowy poziom ochrony zapewnia ochronę urządzeń końcowych

Ogranicznik kompaktowy

szybki i łatwy montaż bez użycia narzędzi dzięki technice wtykowej
w przypadku awarii sygnał pozostaje dostępny poprzez otwarcie obwodu

Funkcjonalne wzornictwo - szerokość montażowa tylko 6 mm

system LifeCheck i optyczna sygnalizacja stanu ogranicznika wbudowane w moduł
zdalny nadzór stanu ogranicznika dzięki opcjonalnemu modułowi zdalnej sygnalizacji
odporność na wstrząsy i wibracje

Details

**Szybko sprawdzone - w mgnieniu oka**
Wbudowany wskaźnik służy łatwej i szybkiej konserwacji

lorem ipsum — **Szybko sprawdzone - w mgnieniu oka**
Wbudowany wskaźnik służy łatwej i szybkiej konserwacji

**Łatwa konserwacja**

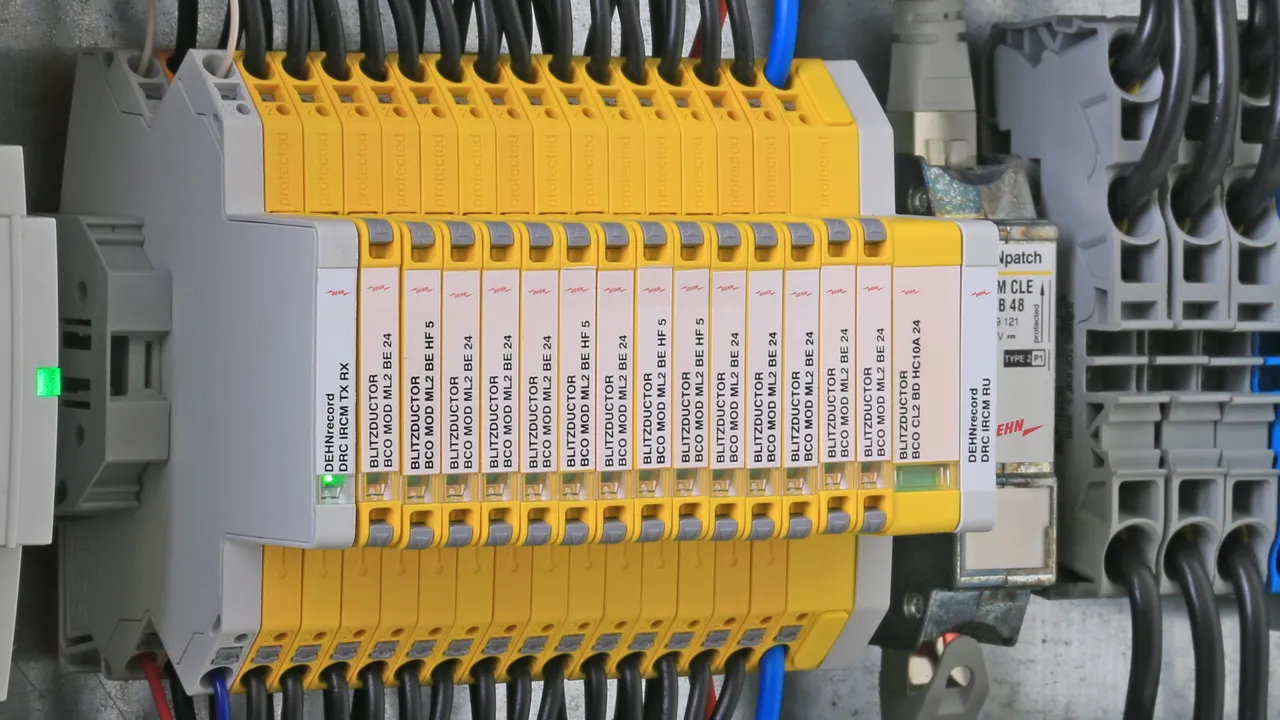

Prosta informacja o stanie z jednostką monitorowania grupy ograniczników

**Maksymalna dostępność instalacji**
Urządzenia certyfikowane do stosowania w iskrobezpiecznych obwodach pomiarowych

**Podłączone = Chronione**
Prosta informacja o stanie grupy ograniczników za pomocą urządzenia zdalnej sygnalizacji

BCO CL2 B 180

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony dwóch pojedynczych linii do piorunowego wyrównania potencjałów oraz pośredniego uziemienia kabli ekranowanych.

1 Product

Part No. 927910 BCO CL2 B 180

GTIN 4013364411739, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć BLITZDUCTORconnect CL2 B 180
kompaktowy ogranicznik kombinowany do ochrony
do 2 pojedynczych linii
piorunowego wyrównania potencjałów
oraz wykonania pośredniego uziemienia
przewodów ekranowanych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1
Kategoria udaru: C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 180,0 V DC / 127,0 V AC
Prąd znamionowy przy 80°C: 1,2 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 B 180
Nr kat.: 927910
lub podobny.

Certificates

Technical data

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	1,2 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	A
Kategoria udaru	D1, C2, C3
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 800 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 950 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 700 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia przy 100 Ω (f_G )	150 MHz
Pojemność własna linia-linia (C)	≤ 10 pF
Pojemność własna linia-PG (C)	≤ 13 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 700 V
^*) Szczegóły patrz: www.dehn.de

Product 927910 was added to Notepad.

Go to Notepad

Product 927910 was added to the cart.

Go to Web-Shop

BCO CL2 BE

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony dwóch pojedynczych linii ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych.

3 Products

Part No. 927922 BCO CL2 BE 12

GTIN 4013364411951, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE 12
kompaktowy ogranicznik kombinowany do ochrony
2 pojedynczych linii ze wspólnym
potencjałem odniesienia oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 15,0 V DC / 10,6 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE 12
Nr kat.: 927922
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	1,4 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 48 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 48 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 38 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 20 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	1,4 MHz
Pojemność własna linia-linia (C)	≤ 2,5 nF
Pojemność własna linia-PG (C)	≤ 4 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 20 V
^*) Szczegóły patrz: www.dehn.de

Product 927922 was added to Notepad.

Go to Notepad

Product 927922 was added to the cart.

Go to Web-Shop

Part No. 927924 BCO CL2 BE 24

GTIN 4013364411968, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE 24
kompaktowy ogranicznik kombinowany do ochrony
2 pojedynczych linii ze wspólnym
potencjałem odniesienia oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 33,0 V DC / 23,3 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE 24
Nr kat.: 927924
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,4 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 75 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 75 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 85 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,4 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 2 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 45 V
^*) Szczegóły patrz: www.dehn.de

Product 927924 was added to Notepad.

Go to Notepad

Product 927924 was added to the cart.

Go to Web-Shop

Part No. 927925 BCO CL2 BE 48

GTIN 4013364411975, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE 48
kompaktowy ogranicznik kombinowany do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 54,0 V DC / 38,1 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE 48
Nr kat.: 927925
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 130 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 68 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 1,5 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 68 V
^*) Szczegóły patrz: www.dehn.de

Product 927925 was added to Notepad.

Go to Notepad

Product 927925 was added to the cart.

Go to Web-Shop

BCO CL2 BD

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony jednej pary nieuziemionych interfejsów symetrycznych.

3 Products

Part No. 927942 BCO CL2 BD 12

GTIN 4013364411777, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD 12
kompaktowy ogranicznik kombinowany do ochrony
1 pary nieuziemionych
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 15,0 V DC / 10,6 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BD 12
Nr kat.: 927942
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	2,6 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 32 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 32 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 20 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	2,6 MHz
Pojemność własna linia-linia (C)	≤ 2,5 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Product 927942 was added to Notepad.

Go to Notepad

Product 927942 was added to the cart.

Go to Web-Shop

Part No. 927944 BCO CL2 BD 24

GTIN 4013364411784, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD 24
kompaktowy ogranicznik kombinowany do ochrony
1 pary nieuziemionych
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 36,0 V DC / 25,4 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe
Szerokość 6 mm

Producent: DEHN
Typ: BCO CL2 BD 24
Nr kat.: 927944
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5,8 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 57 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 57 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 46 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5,8 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Product 927944 was added to Notepad.

Go to Notepad

Product 927944 was added to the cart.

Go to Web-Shop

Part No. 927945 BCO CL2 BD 48

GTIN 4013364411807, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD 48
kompaktowy ogranicznik kombinowany do ochrony
1 pary nieuziemionych
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 56,0 V DC / 39,6 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe
Szerokość 6 mm

Producent: DEHN
Typ: BCO CL2 BD 48
Nr kat.: 927945
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	56 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	7,2 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	56 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	7,2 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Product 927945 was added to Notepad.

Go to Notepad

Product 927945 was added to the cart.

Go to Web-Shop

BCO CL2 BE HF

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony dwóch pojedynczych linii szybkiej transmisji danych ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych.

1 Product

Part No. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE HF 5
kompaktowy ogranicznik kombinowany do ochrony
2 pojedynczych linii transmisji o wysokiej częstotliwości
ze wspólnym potencjałem odniesienia
oraz niesymetrycznych interfejsów
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 8,5 V DC / 6,0 V AC
Prąd znamionowy przy 70°C: 0,75 A
Częstotliwość graniczna 100 MHz
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE HF 5
Nr kat.: 927970
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Największe napięcie trwałej pracy AC (U_C )	6,0 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 15 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 15 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-PG (f_G )	100 MHz
Pojemność własna linia-linia (C)	≤ 20 pF
Pojemność własna linia-PG (C)	≤ 23 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 15 V
^*) Szczegóły patrz: www.dehn.de

Product 927970 was added to Notepad.

Go to Notepad

Product 927970 was added to the cart.

Go to Web-Shop

BCO CL2 BD HF

Kompaktowy kombinowany ogranicznik przepięć z modułami wymiennymi o szerokości 6 mm, z zaciskiem przyłączeniowym w technice wtykowej („push-in”), ze wskaźnikiem stanu, do ochrony 1 pary nieuziemionych systemów magistralnych oraz interfejsów symetrycznych.

1 Product

Part No. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD HF 5
kompaktowy ogranicznik kombinowany do ochrony
1 żyły podwójnej nieuziemionych
systemów magistralnych wysokiej częstotliwości oraz
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 8,5 V DC / 6,0 V AC
Prąd znamionowy przy 70°C: 0,75 A
Częstotliwość graniczna 100 MHz
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BD HF 5
Nr kat.: 927971
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Największe napięcie trwałej pracy AC (U_C )	6,0 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 42 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 42 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 15 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Pojemność własna linia-linia (C)	≤ 21 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Product 927971 was added to Notepad.

Go to Notepad

Product 927971 was added to the cart.

Go to Web-Shop

BCO CL2 E

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej („push-in”), ze wskaźnikiem stanu. Jednostopniowe urządzenie z wydajnymi diodami precyzyjnie ograniczające przepięcia do ochrony dwóch pojedynczych linii o wspólnym potencjale odniesienia i interfejsów niesymetrycznych.

3 Products

Part No. 927987 BCO CL2 E 12

GTIN 4013364485754, Customs tariff No. (EU): 85363010, Gross weight: 55.94 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć BLITZDUCTORconnect CL2 E 12
kompaktowa, jednostopniowa ochrona przepięciowa
z wydajnymi diodami do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD typ 3/P1
Kategoria udaru: C1, C3
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 15 V DC / 10,6 V AC
Prąd znamionowy przy 60°C: 10 A
C1 Znamionowy prąd wyładowczy na linię (8/20): 1,5 kA
C1 Całkowity znamionowy prąd wyładowczy (8/20): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 E 12
Nr kat.: 927987
lub podobny.

Certificates

Technical data

Klasa SPD	W
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	W
Kategoria udaru	C1, C3
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
C1 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	1,5 kA
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 44 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 22 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-PG przy 100 Ω (f_G )	0,6 MHz
Pojemność własna linia-linia (C)	≤ 3 nF
Pojemność własna linia-PG (C)	≤ 6 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Product 927987 was added to Notepad.

Go to Notepad

Product 927987 was added to the cart.

Go to Web-Shop

Part No. 927988 BCO CL2 E 24

GTIN 4013364485747, Customs tariff No. (EU): 85363010, Gross weight: 56.04 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć BLITZDUCTORconnect CL2 E 24
kompaktowa, jednostopniowa ochrona przepięciowa
z wydajnymi diodami do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD typ 3/P1
Kategoria udaru: C1, C3
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 33 V DC / 23 V AC
Prąd znamionowy przy 60°C: 10 A
C1 Znamionowy prąd wyładowczy na linię (8/20): 0,6 kA
C1 Całkowity znamionowy prąd wyładowczy (8/20): 1,2 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 E 24
Nr kat.: 927988
lub podobny.

Certificates

Technical data

Klasa SPD	W
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,2 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	W
Kategoria udaru	C1, C3
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,2 kA
C1 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	0,6 kA
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 100 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-PG przy 100 Ω (f_G )	1,5 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 3 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Product 927988 was added to Notepad.

Go to Notepad

Product 927988 was added to the cart.

Go to Web-Shop

Part No. 927989 BCO CL2 E 48

GTIN 4013364485761, Customs tariff No. (EU): 85363010, Gross weight: 36.58 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć BLITZDUCTORconnect CL2 E 48
kompaktowa, jednostopniowa ochrona przepięciowa
z wydajnymi diodami do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD typ 3/P1
Kategoria udaru: C1, C3
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 58 V DC / 41 V AC
Prąd znamionowy przy 60°C: 10 A
C1 Znamionowy prąd wyładowczy na linię (8/20): 0,4 kA
C1 Całkowity znamionowy prąd wyładowczy (8/20): 0,8 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 E 48
Nr kat.: 927989
lub podobny.

Certificates

Technical data

Klasa SPD	W
Największe napięcie trwałej pracy DC (U_C )	58 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	0,8 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	W
Kategoria udaru	C1, C3
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	58 V
Największe napięcie trwałej pracy AC (U_C )	41 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	0,8 kA
C1 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	0,4 kA
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 145 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 75 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-PG przy 100 Ω (f_G )	2,5 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 2 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Product 927989 was added to Notepad.

Go to Notepad

Product 927989 was added to the cart.

Go to Web-Shop

BCO CL4 BC

Kompaktowy kombinowany ogranicznik przepięć o szerokości 12 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony nieuziemionych 4-żyłowych obwodów pomiarowych systemów informatycznych oraz systemów pomiarowo-kontrolnych.

1 Product

Part No. 927954 BCO CL4 BC 24

GTIN 4013364485730, Customs tariff No. (EU): 85363010, Gross weight: 80.10 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BC 24
kompaktowy ogranicznik kombinowany do ochrony
nieuziemionych 4-żyłowych obwodów pomiarowych systemów informatycznych
oraz systemów i obwodów pomiarowo-kontrolnych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: D1, C1, C2, C3, B2
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 36,0 V DC / 25,4 V AC
Prąd znamionowy przy 80°C: 3 A
Impedancja szeregowa na linię: 0 Ω
C2 Znamionowy prąd wyładowczy na linię (8/20): 10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 20 kA
D1 Piorunowy prąd udarowy (10/350) na linię: 2,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350): 5 kA
Podłączenie: wtykowe
Szerokość 12 mm

Producent: DEHN
Typ: BCO CL4 BC 24
Nr kat.: 927954
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy przy 80°C (I_L )	3 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy przy 80°C (I_L )	3 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy I_n 1 kA C1 (U_p )	≤ 85 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia przy 100 Ω (f_G )	1,5 MHz
Pojemność własna linia-linia (C)	≤ 3 nF
Pojemność własna linia-PG (C)	≤ 42 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6, UL 94 V-0
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Product 927954 was added to Notepad.

Go to Notepad

Product 927954 was added to the cart.

Go to Web-Shop

BCO CL2 BD HC10A 24

Kompaktowy kombinowany ogranicznik przepięć o szerokości 12 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony jednej pary nieuziemionego zasilania stałoprądowego systemów informatycznych oraz obwodów pomiarowo-kontrolnych.

1 Product

Part No. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Customs tariff No. (EU): 85363010, Gross weight: 68.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD HC10A 24
kompaktowy ogranicznik kombinowany do ochrony jednej
pary nieuziemionego zasilania stałoprądowego
systemów informatycznych oraz obwodów pomiarowo-kontrolnych
przetestowany zgodnie z EN/IEC 61643-21 i
skoordynowany energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 45,0 V DC / 31,8 V AC
Prąd znamionowy przy 80°C: 10 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 20 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 5 kA
Podłączenie: wtykowe
Szerokość 12 mm

Producent: DEHN
Typ: BCO CL2 BD HC10A 24
Nr kat.: 927408
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	45 V
Prąd znamionowy przy 80°C (I_L )	10 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	45 V
Największe napięcie trwałej pracy AC (U_C )	31,8 V
Prąd znamionowy przy 80°C (I_L )	10 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n 1 kA C2 (U_P )	≤ 100 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 800 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 800 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia przy 100 Ω (f_G )	2 MHz
Pojemność własna linia-linia (C)	≤ 1,37 nF
Pojemność własna linia-PG (C)	≤ 13,06 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6, UL 94 V-0
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Product 927408 was added to Notepad.

Go to Notepad

Product 927408 was added to the cart.

Go to Web-Shop

BCO CL2 BD EX 24

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony jednej pary iskrobezpiecznych obwodów pomiarowych i systemów magistralnych, spełnia wymagania FISCO. Wytrzymałość izolacji > 500 V linia-ziemia.

1 Product

Part No. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD EX 24
kompaktowy ogranicznik kombinowany do ochrony
żyły podwójnej iskrobezpiecznych,
bezpotencjałowych interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 36,0 V DC / 25,4 V AC
Prąd znamionowy przy 70°C: 0,75 A
Największe napięcie wejściowe zgodnie z EN 60079-11: 30 V
Największy prąd wejściowy zgodnie z EN 60079-11: 0,5 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BD EX 24
Nr kat.: 927984
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
Prąd znamionowy przy 80°C (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,5 MHz
Certyfikaty	ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
Prąd znamionowy przy 80°C (I_L )	0,5 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 65 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 48 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1000 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,5 MHz
Pojemność własna linia-linia (C)	≤ 2 nF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	niebieski
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certyfikaty ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certyfikaty IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certyfikaty IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001130 (Ex ia, Ex ib)
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 1000 V
^*) Szczegóły patrz: www.dehn.de

Product 927984 was added to Notepad.

Go to Notepad

Product 927984 was added to the cart.

Go to Web-Shop

BLITZDUCTORconnect – Kompakt

Details

BCO CL2 B 180

Part No. 927910 BCO CL2 B 180

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927910.wspak

You are not authorized to download 9279XX_XD.ema

Product 927910 was added to Notepad.

Product 927910 was added to the cart.

BCO CL2 BE

Part No. 927922 BCO CL2 BE 12

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927922.wspak

You are not authorized to download 927924_eplan.zip

Product 927922 was added to Notepad.

Product 927922 was added to the cart.

Part No. 927924 BCO CL2 BE 24

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927924.wspak

You are not authorized to download 927924_eplan.zip

Product 927924 was added to Notepad.

Product 927924 was added to the cart.

Part No. 927925 BCO CL2 BE 48

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927925.wspak

You are not authorized to download 927924_eplan.zip

Product 927925 was added to Notepad.

Product 927925 was added to the cart.

BCO CL2 BD

Part No. 927942 BCO CL2 BD 12

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927942.wspak

You are not authorized to download 927944_eplan.zip

Product 927942 was added to Notepad.

Product 927942 was added to the cart.

Part No. 927944 BCO CL2 BD 24

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927944.wspak

You are not authorized to download 927944_eplan.zip

Product 927944 was added to Notepad.

Product 927944 was added to the cart.

Part No. 927945 BCO CL2 BD 48

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927945.wspak

You are not authorized to download 927944_eplan.zip

Product 927945 was added to Notepad.

Product 927945 was added to the cart.

BCO CL2 BE HF

Part No. 927970 BCO CL2 BE HF 5

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt
