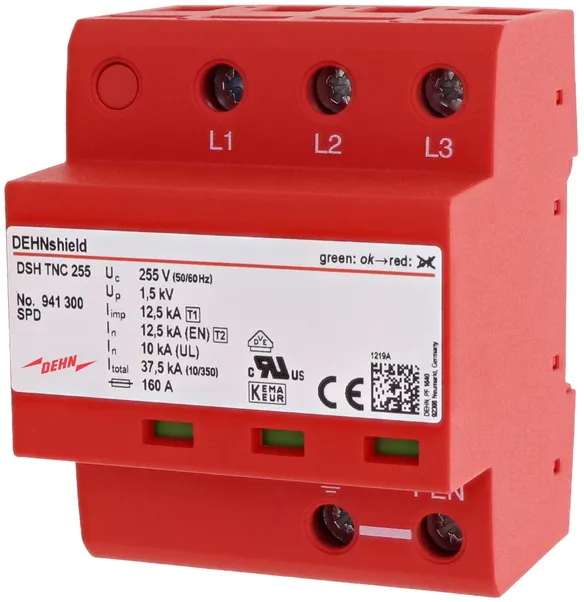

Part No. 941300 DSH TNC 255

GTIN 4013364133556, Customs tariff No. (EU): 85363090, Gross weight: 415.80 g, PU: 1.00 szt.

Images

Additional information

CAD files

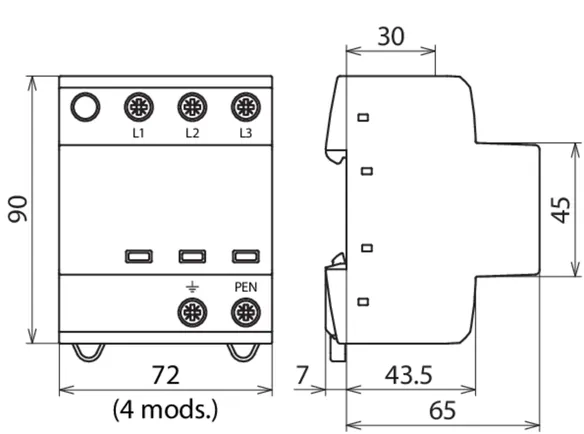

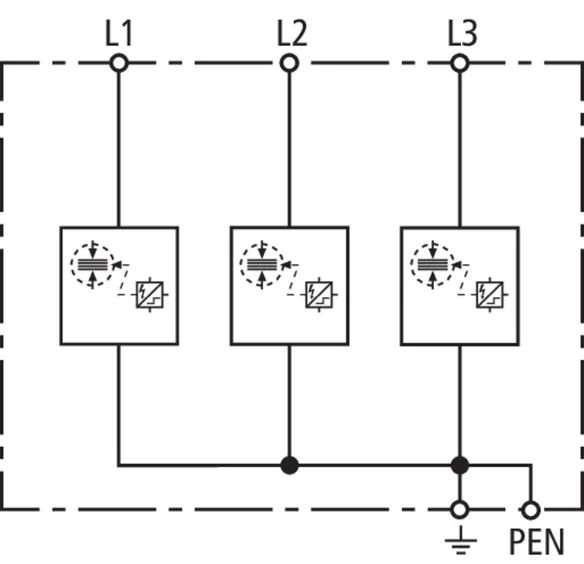

Kombinowany ogranicznik przepięć DEHNshield TNC 255
3-biegunowy kombinowany ogranicznik przepięć do sieci TN-C o napięciu znamionowym 230/400 V
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11, szerokość 4 moduły
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 37,5 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TNC 255
Nr kat.: 941300
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Prąd udarowy (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia właściwa [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ω
Prąd udarowy (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia właściwa [L-PEN] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L2, L3, PEN) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, PEN) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL

Product 941300 was added to Notepad.

Go to Notepad

Product 941300 was added to the cart.

Go to Web-Shop

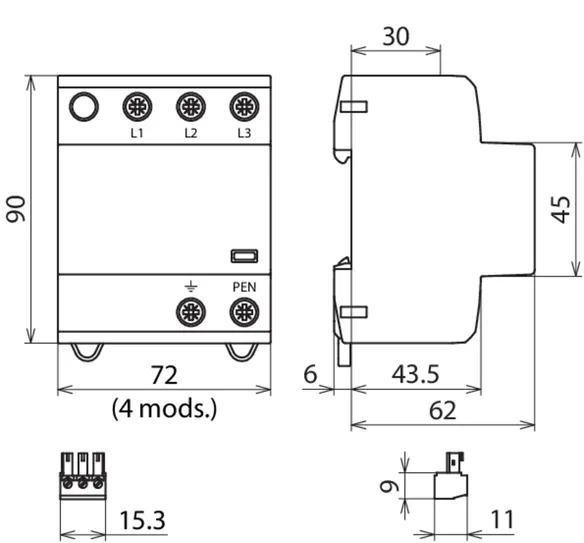

Part No. 941305 DSH TNC 255 FM

GTIN 4013364275317, Customs tariff No. (EU): 85363090, Gross weight: 420.60 g, PU: 1.00 szt.

Images

Additional information

CAD files

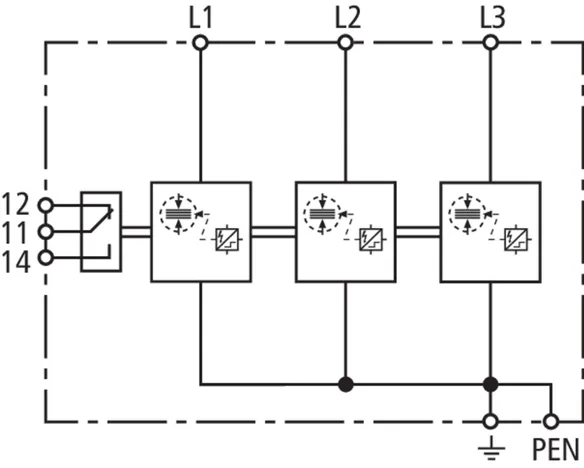

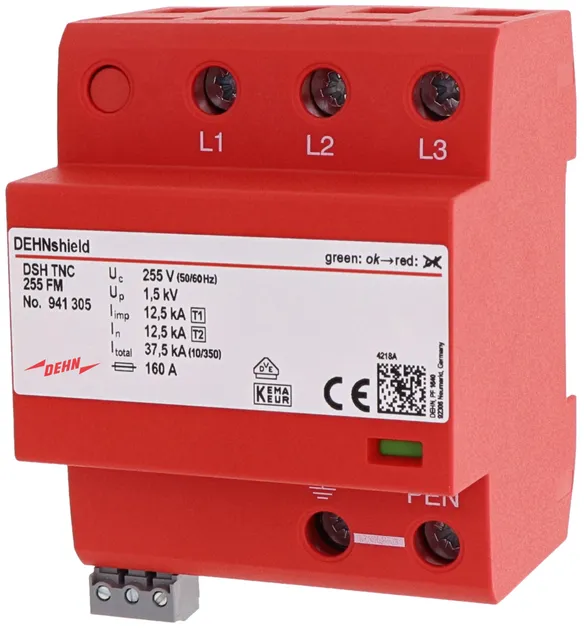

Kombinowany ogranicznik przepięć DEHNshield TNC 255 FM
3-biegunowy kombinowany ogranicznik przepięć do sieci TN-C o napięciu znamionowym 230/400 V
z zestykiem zdalnej sygnalizacji, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 37,5 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TNC 255 FM
Nr kat.: 941305
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Prąd udarowy (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia właściwa [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ω
Prąd udarowy (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia właściwa [L-PEN] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L2, L3, PEN) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, PEN) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 941305 was added to Notepad.

Go to Notepad

Product 941305 was added to the cart.

Go to Web-Shop

Part No. 941306 DSH B TNC 255 FM

GTIN 4013364328068, Customs tariff No. (EU): 85363090, Gross weight: 422.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

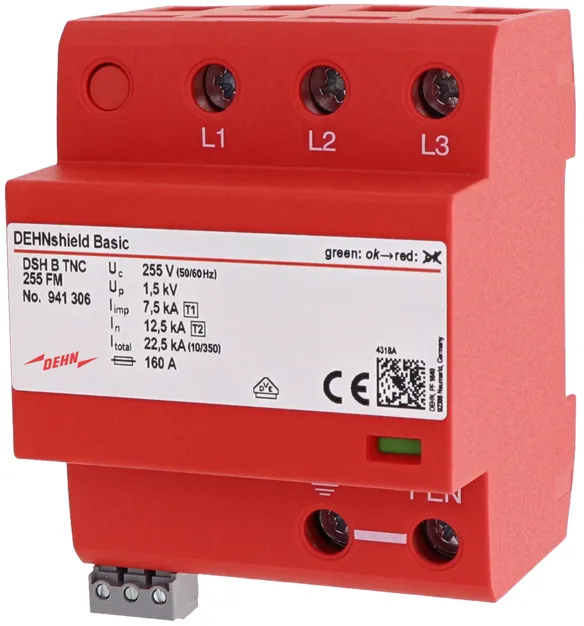

Kombinowany ogranicznik przepięć DEHNshield B TNC 255 FM
3-biegunowy kombinowany ogranicznik przepięć do sieci TN-C o napięciu znamionowym 230/400 V
z zestykiem zdalnej sygnalizacji, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Spełnia wszystkie wymagania norm DIN VDE 0100-534 oraz DIN VDE 0100-443
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 22,5 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH B TNC 255 FM
Nr kat.: 941306
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Prąd udarowy (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Prąd udarowy (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L2, L3, PEN) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, PEN) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 941306 was added to Notepad.

Go to Notepad

Product 941306 was added to the cart.

Go to Web-Shop

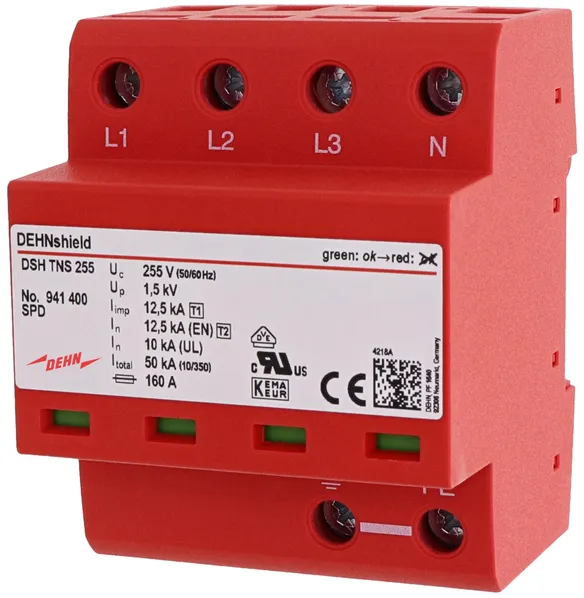

Part No. 941400 DSH TNS 255

GTIN 4013364133563, Customs tariff No. (EU): 85363090, Gross weight: 555.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

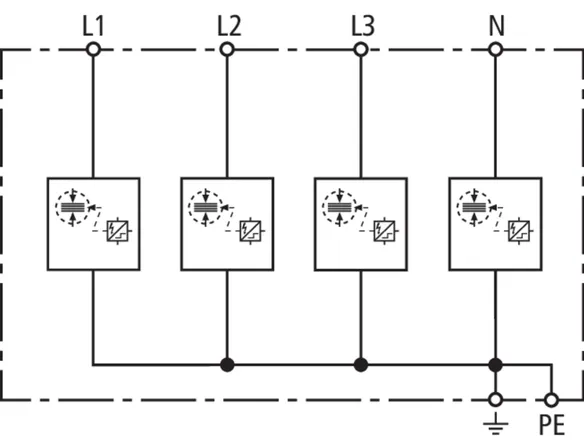

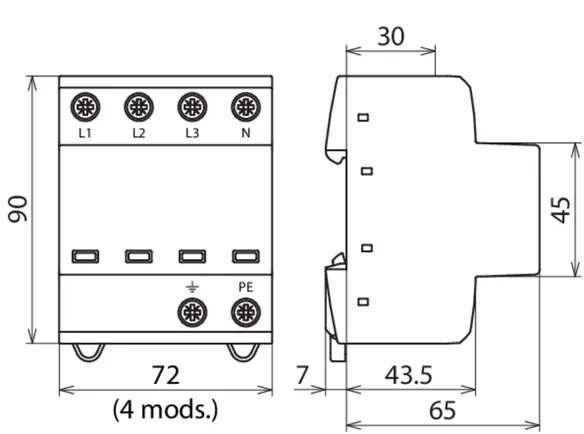

Kombinowany ogranicznik przepięć DEHNshield TNS 255
4-biegunowy kombinowany ogranicznik przepięć do sieci TN(C)-S o napięciu znamionowym 230/400 V, szerokość: 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TNS 255
Nr kat.: 941400
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia właściwa [L,N-PE] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL

Product 941400 was added to Notepad.

Go to Notepad

Product 941400 was added to the cart.

Go to Web-Shop

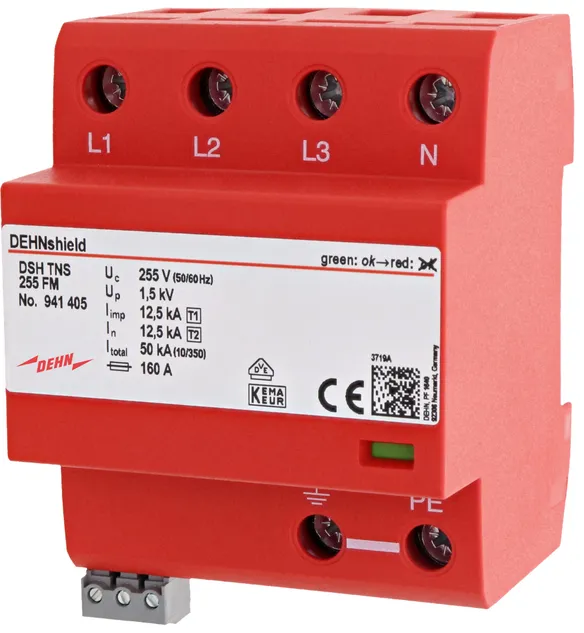

Part No. 941405 DSH TNS 255 FM

GTIN 4013364275331, Customs tariff No. (EU): 85363090, Gross weight: 488.30 g, PU: 1.00 szt.

Images

Additional information

CAD files

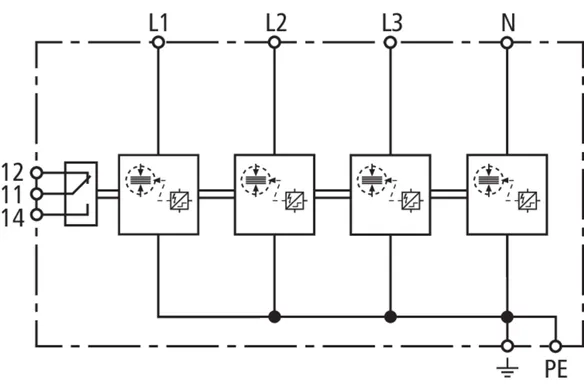

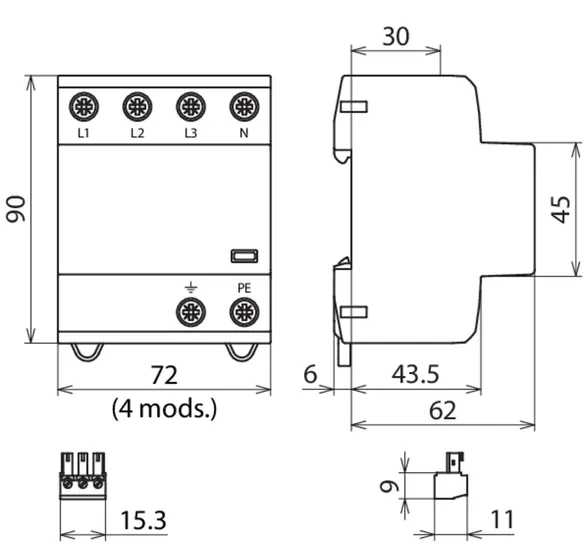

Kombinowany ogranicznik przepięć DEHNshield TNS 255 FM
4-biegunowy kombinowany ogranicznik przepięć do sieci TN(C)-S o napięciu znamionowym 230/400 V
Szerokość 4 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TNS 255 FM
Nr kat.: 941405
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia właściwa [L,N-PE] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 941405 was added to Notepad.

Go to Notepad

Product 941405 was added to the cart.

Go to Web-Shop

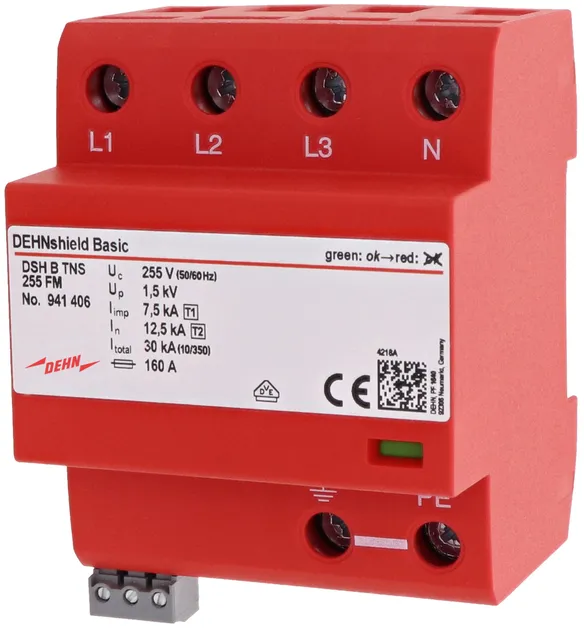

Part No. 941406 DSH B TNS 255 FM

GTIN 4013364328082, Customs tariff No. (EU): 85363090, Gross weight: 489.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć DEHNshield B TNS 255 FM
4-biegunowy kombinowany ogranicznik przepięć do sieci TN(C)-S o napięciu znamionowym 230/400 V
Szerokość 4 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Spełnia wszystkie wymagania norm DIN VDE 0100-534 oraz DIN VDE 0100-443
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 30 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH B TNS 255 FM
Nr kat.: 941406
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 941406 was added to Notepad.

Go to Notepad

Product 941406 was added to the cart.

Go to Web-Shop

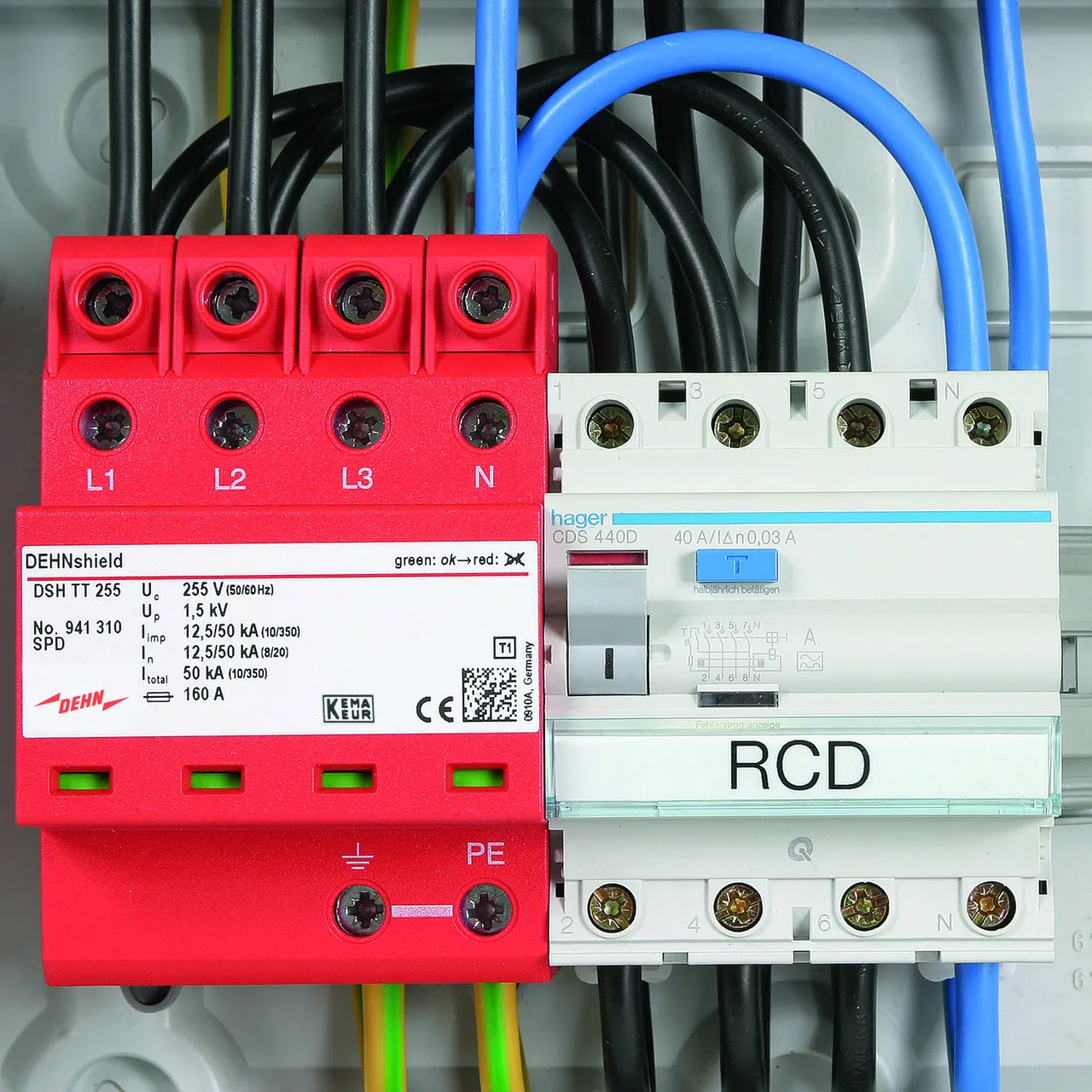

Part No. 941310 DSH TT 255

GTIN 4013364131798, Customs tariff No. (EU): 85363090, Gross weight: 509.90 g, PU: 1.00 szt.

Images

Additional information

CAD files

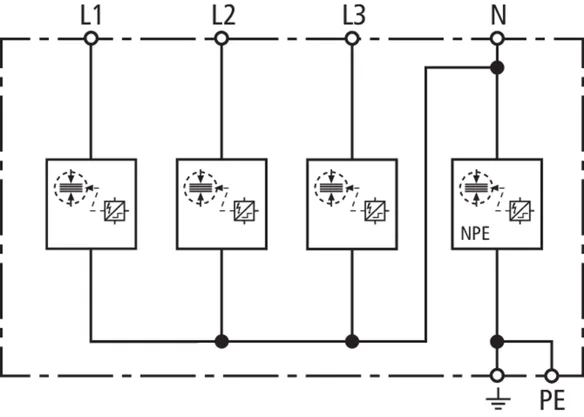

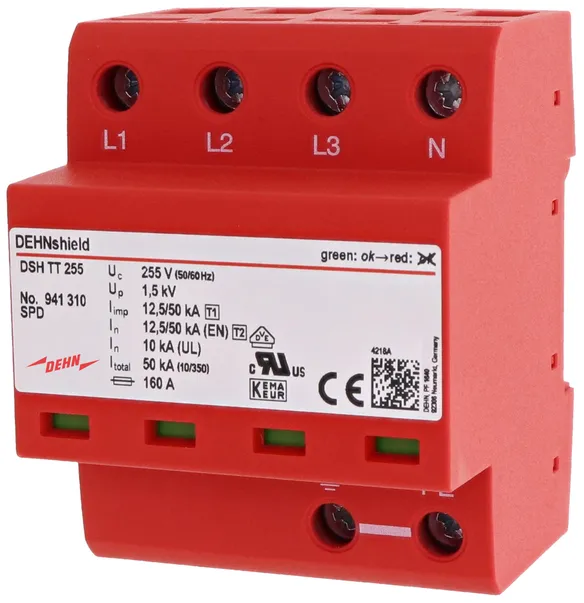

Kombinowany ogranicznik przepięć DEHNshield TT 255
4-biegunowy kombinowany ogranicznik przepięć do sieci TT i TN o napięciu znamionowym 230/400 V,
szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TT 255
Nr kat.: 941310
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Product 941310 was added to Notepad.

Go to Notepad

Product 941310 was added to the cart.

Go to Web-Shop

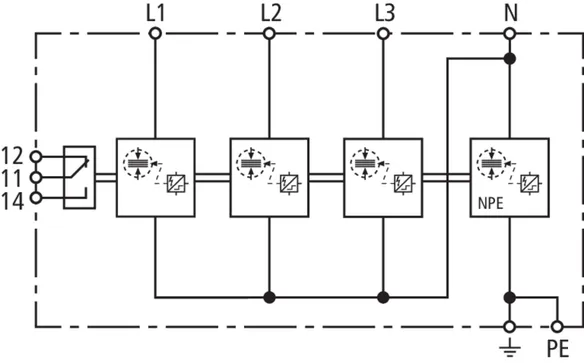

Part No. 941315 DSH TT 255 FM

GTIN 4013364275324, Customs tariff No. (EU): 85363090, Gross weight: 508.80 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć DEHNshield TT 255 FM
4-biegunowy kombinowany ogranicznik przepięć do sieci TT i TN o napięciu znamionowym 230/400 V,
szerokość 4 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TT 255 FM
Nr kat.: 941315
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ω
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Product 941315 was added to Notepad.

Go to Notepad

Product 941315 was added to the cart.

Go to Web-Shop

Part No. 941316 DSH B TT 255 FM

GTIN 4013364328075, Customs tariff No. (EU): 85363090, Gross weight: 510.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

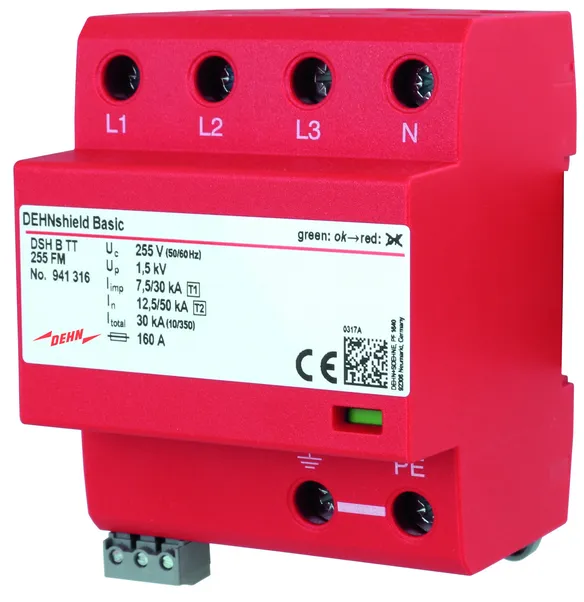

Kombinowany ogranicznik przepięć DEHNshield B TT 255 FM
4-biegunowy kombinowany ogranicznik przepięć do sieci TT i TN (C) o napięciu znamionowym 230/400 V
,
szerokość 4 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Spełnia wszystkie wymagania norm DIN VDE 0100-534 oraz DIN VDE 0100-443
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 30 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH B TT 255 FM
Nr kat.: 941316
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Product 941316 was added to Notepad.

Go to Notepad

Product 941316 was added to the cart.

Go to Web-Shop

Part No. 941200 DSH TN 255

GTIN 4013364138209, Customs tariff No. (EU): 85363090, Gross weight: 266.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

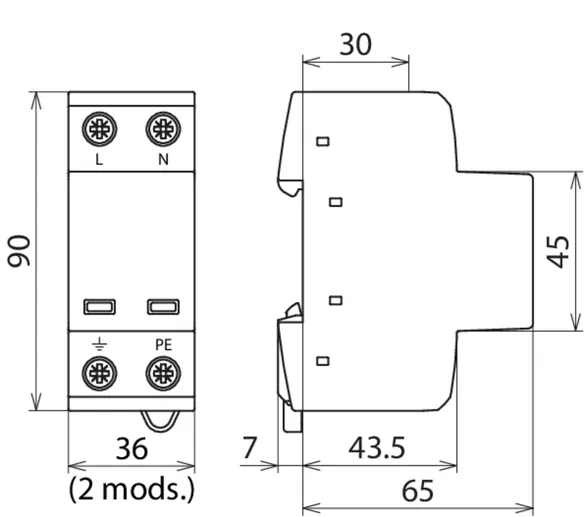

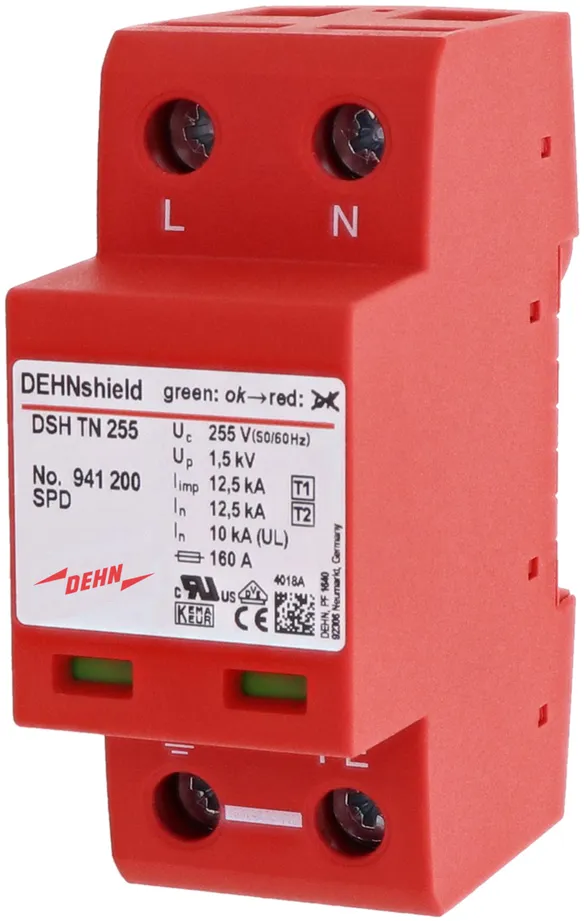

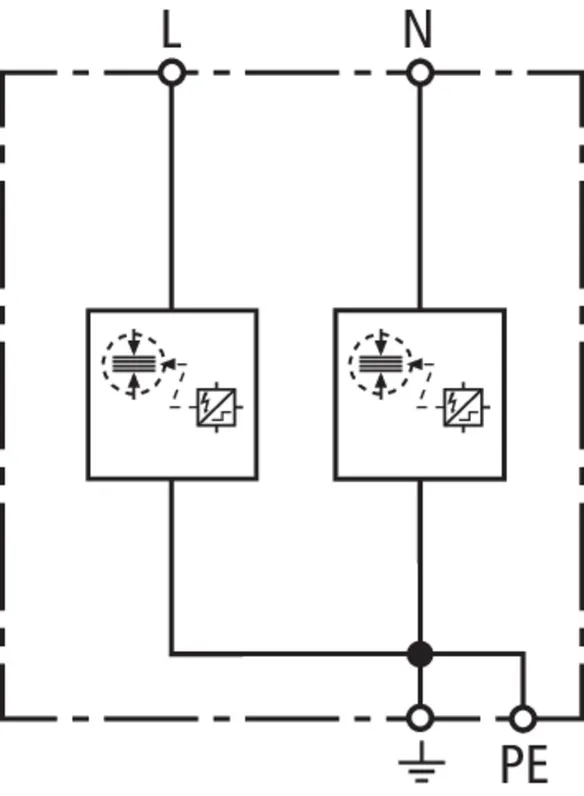

Kombinowany ogranicznik przepięć DEHNshield TN 255
2-biegunowy kombinowany ogranicznik przepięć do sieci TN o napięciu znamionowym 230/400 V, szerokość 2 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TN 255
Nr kat.: 941200
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia właściwa [L+N-PE] (W/R)	156,25 kJ/Ω
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia właściwa [L,N-PE] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L, N, PE, 9) (maks.)	35 mm2 wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL

Product 941200 was added to Notepad.

Go to Notepad

Product 941200 was added to the cart.

Go to Web-Shop

Part No. 941205 DSH TN 255 FM

GTIN 4013364289185, Customs tariff No. (EU): 85363090, Gross weight: 276.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

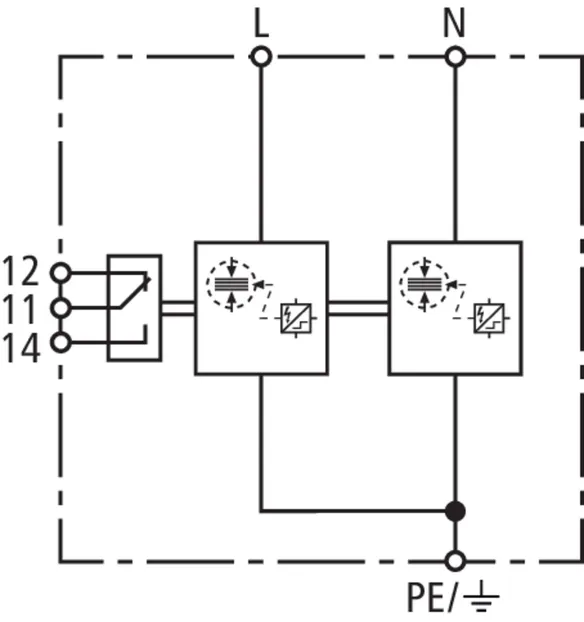

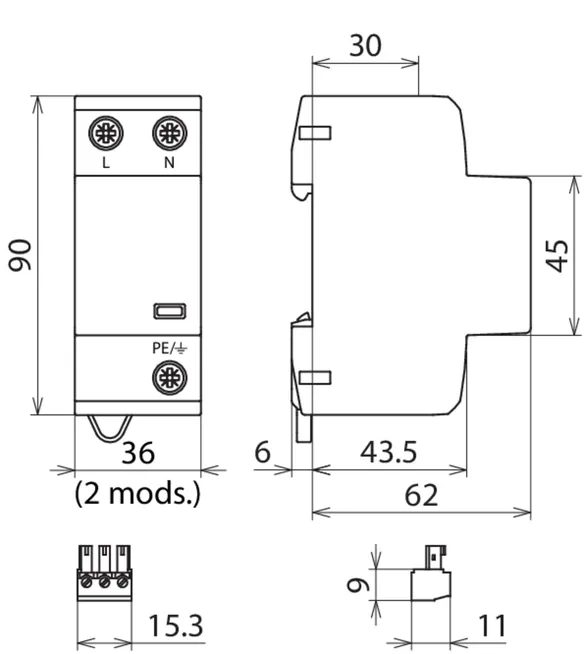

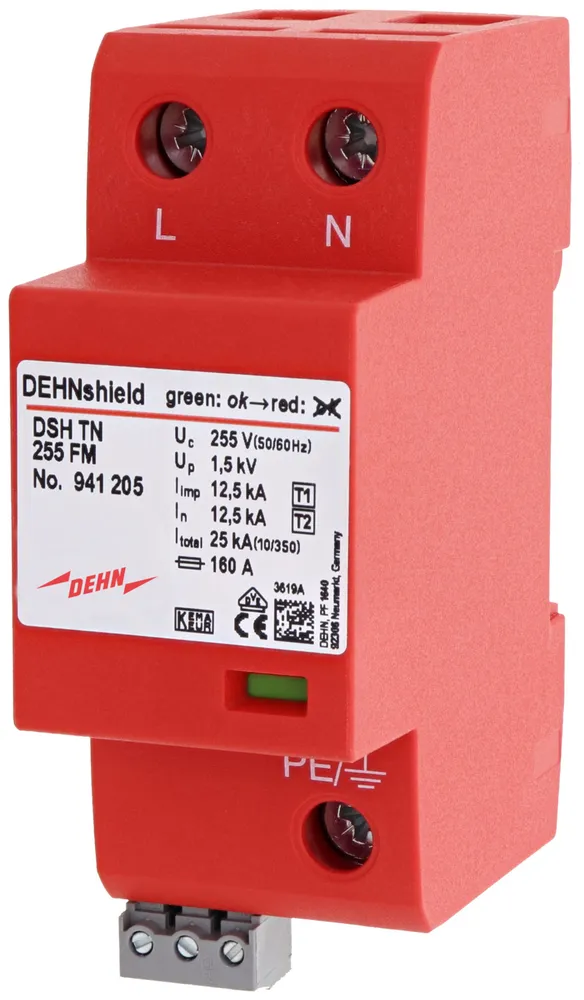

Kombinowany ogranicznik przepięć DEHNshield TN 255 FM
2-biegunowy kombinowany ogranicznik przepięć do sieci TN o napięciu znamionowym 230/400 V,
szerokość 2 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TN 255 FM
Nr kat.: 941205
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia właściwa [L+N-PE] (W/R)	156,25 kJ/Ω
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia właściwa [L,N-PE] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 941205 was added to Notepad.

Go to Notepad

Product 941205 was added to the cart.

Go to Web-Shop

Part No. 941206 DSH B TN 255 FM

GTIN 4013364373839, Customs tariff No. (EU): 85363090, Gross weight: 276.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

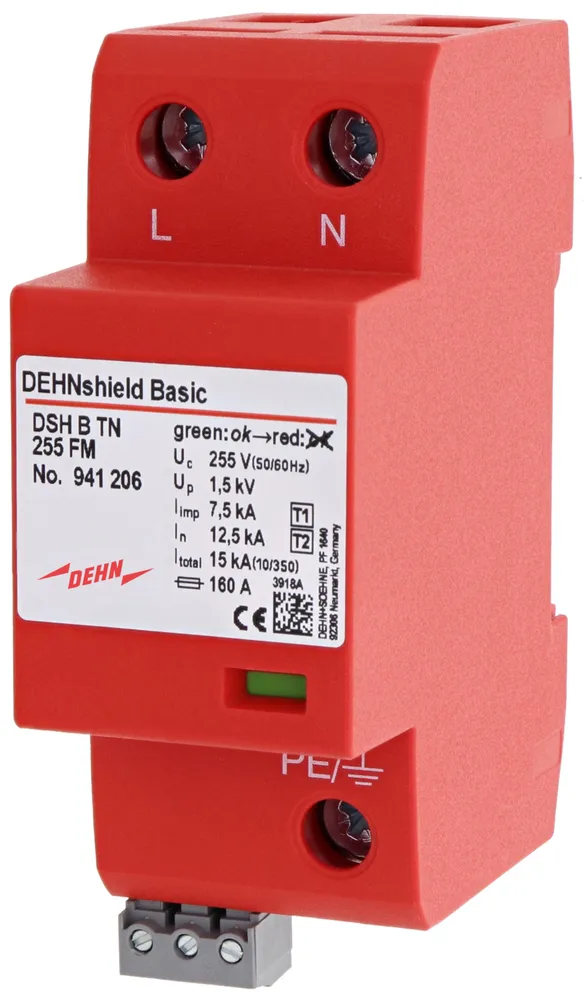

Kombinowany ogranicznik przepięć DEHNshield B TN 255 FM
2-biegunowy kombinowany ogranicznik przepięć do sieci TN o napięciu znamionowym 230/400 V,
szerokość 2 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Spełnia wszystkie wymagania norm DIN VDE 0100-534 oraz DIN VDE 0100-443
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 15 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH B TN 255 FM
Nr kat.: 941206
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	15 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	15 kA
Prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 941206 was added to Notepad.

Go to Notepad

Product 941206 was added to the cart.

Go to Web-Shop

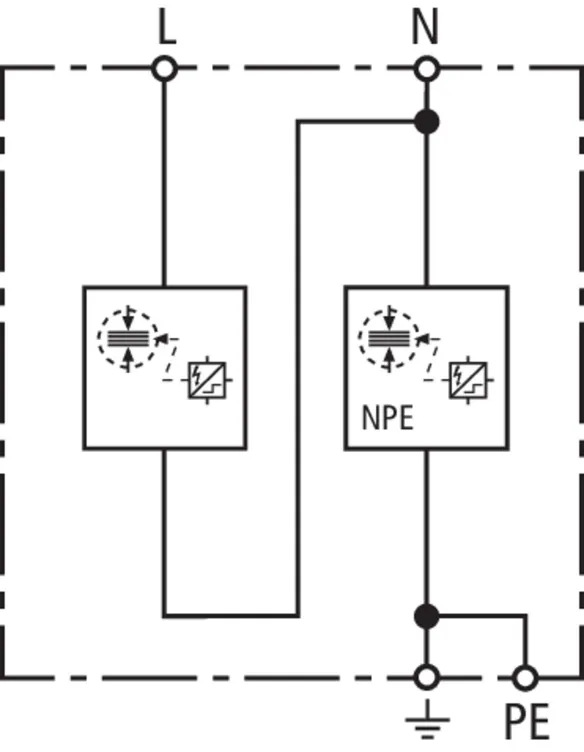

Part No. 941110 DSH TT 2P 255

GTIN 4013364137899, Customs tariff No. (EU): 85363090, Gross weight: 291.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

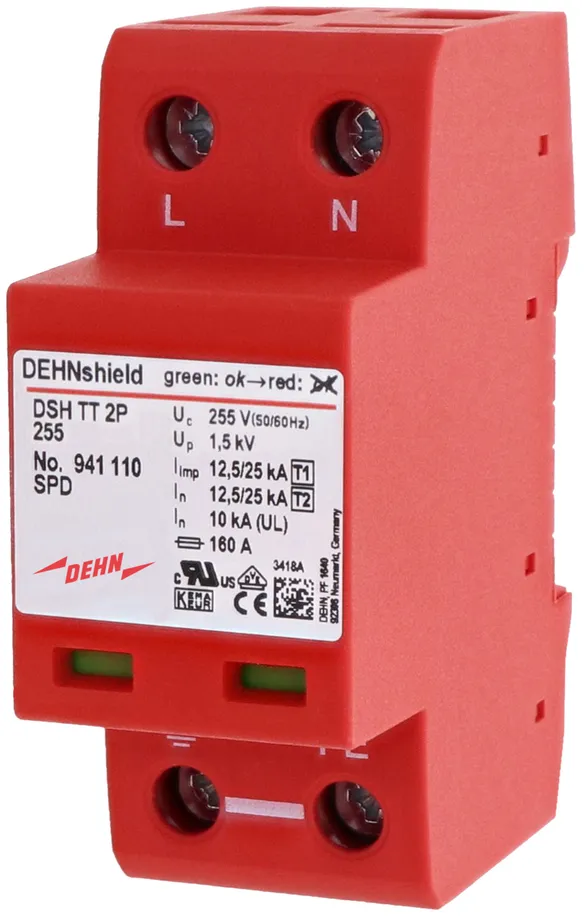

Kombinowany ogranicznik przepięć DEHNshield TT 2P 255
2-biegunowy kombinowany ogranicznik przepięć do sieci TT o napięciu znamionowym 230/400 V, szerokość 2 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TT 2P 255
Nr kat.: 941110
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia właściwa [L+N-PE] (W/R)	156,25 kJ/Ω
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kArms / 100 Arms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Product 941110 was added to Notepad.

Go to Notepad

Product 941110 was added to the cart.

Go to Web-Shop

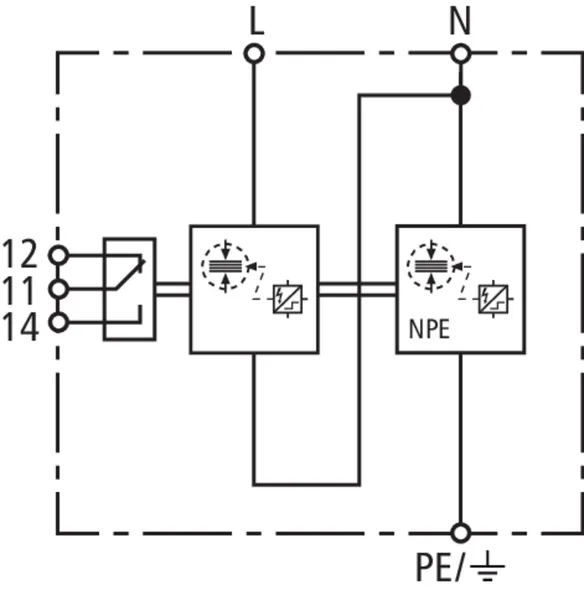

Part No. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Customs tariff No. (EU): 85363090, Gross weight: 301.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

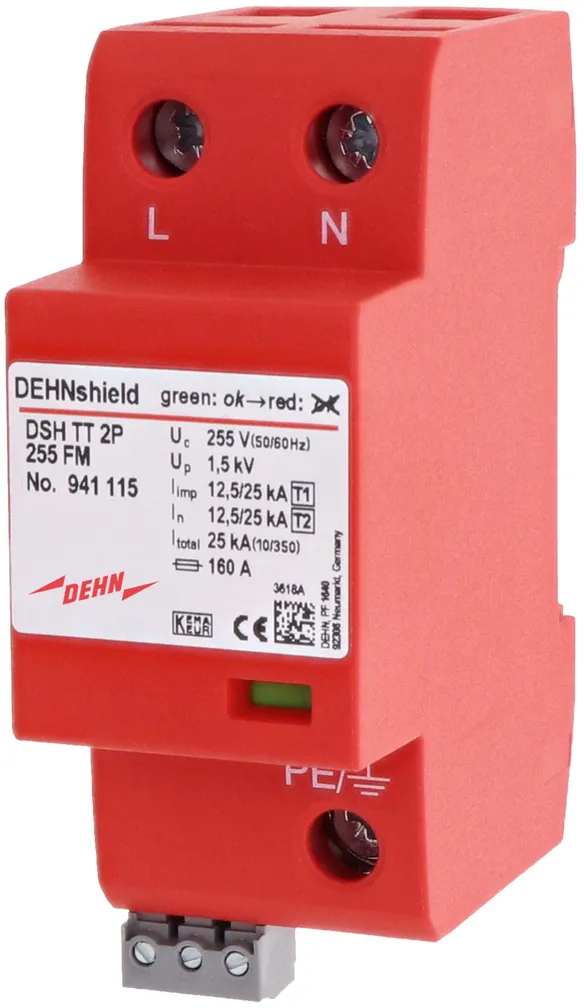

Kombinowany ogranicznik przepięć DEHNshield TT 2P 255 FM
2-biegunowy kombinowany ogranicznik przepięć do sieci TT o napięciu znamionowym 230/400 V
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
O szerokości 2 modułów DIN, z zestykiem zdalnej sygnalizacji
Zoptymalizowany pod kątem zastosowania w kompaktowych instalacjach elektrycznych
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH TT 2P 255 FM
Nr kat.: 941115
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia właściwa [L+N-PE] (W/R)	156,25 kJ/Ω
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Product 941115 was added to Notepad.

Go to Notepad

Product 941115 was added to the cart.

Go to Web-Shop

Part No. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Customs tariff No. (EU): 85363090, Gross weight: 301.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

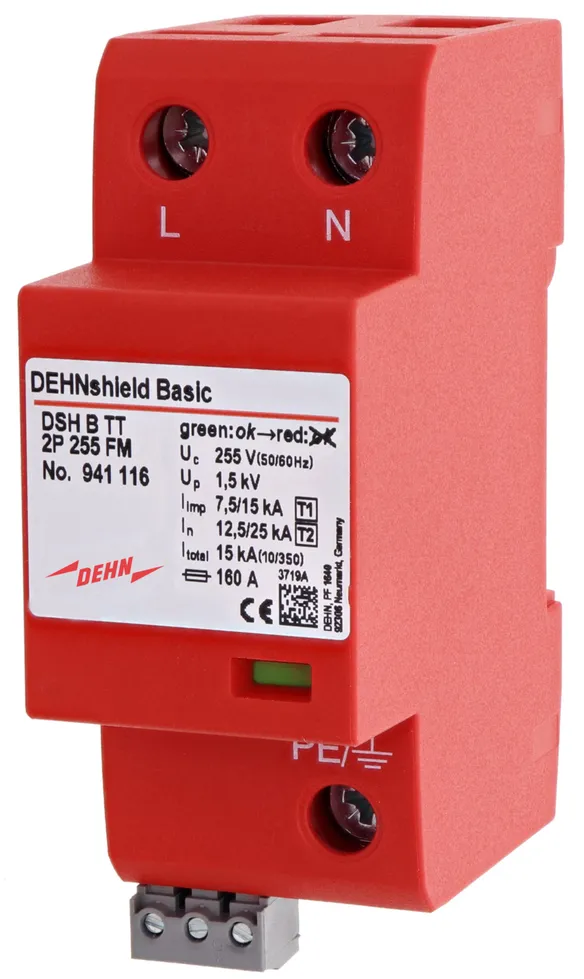

Kombinowany ogranicznik przepięć DEHNshield B TT 2P 255 FM
2-biegunowy kombinowany ogranicznik przepięć do sieci TT o napięciu znamionowym 230/400 V
O szerokości 2 modułów DIN, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Spełnia wszystkie wymagania norm DIN VDE 0100-534 oraz DIN VDE 0100-443
technologia iskiernikowa z ograniczeniem prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 15 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DSH B TT 2P 255 FM
Nr kat.: 941116
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	15 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	160 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L+N-PE] (I_total )	15 kA
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	160 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Napięciowy poziom ochrony [L-PE] (U_P )	2,0 kV

Product 941116 was added to Notepad.

Go to Notepad

Product 941116 was added to the cart.

Go to Web-Shop

DEHNshield

Details

DEHNshield TNC

Part No. 941300 DSH TNC 255

You are not authorized to download 941300.stp

You are not authorized to download 941300.igs

You are not authorized to download 941300.jt

You are not authorized to download 941300.dwg

You are not authorized to download 941300m_E.dxf

You are not authorized to download DEHN.941300.wspak

You are not authorized to download 941300_eplan.zip

Wave breaker function

Product 941300 was added to Notepad.

Product 941300 was added to the cart.

DEHNshield TNC FM

Part No. 941305 DSH TNC 255 FM

You are not authorized to download 941305.stp

You are not authorized to download 941305.igs

You are not authorized to download 941305.jt

You are not authorized to download 941305.dwg

You are not authorized to download 941305+306m_E.dxf

You are not authorized to download DEHN.941305.wspak

You are not authorized to download DEHN.941305.edz

Wave breaker function

Product 941305 was added to Notepad.

Product 941305 was added to the cart.

DEHNshield TNC Basic FM

Part No. 941306 DSH B TNC 255 FM

You are not authorized to download 941305.stp

You are not authorized to download 941305.igs

You are not authorized to download 941305.jt

You are not authorized to download 941305.dwg

You are not authorized to download 941305+306m_E.dxf

You are not authorized to download DEHN.941306.wspak

You are not authorized to download DEHN.941306.edz

Wave breaker function

Product 941306 was added to Notepad.

Product 941306 was added to the cart.

DEHNshield TNS

Part No. 941400 DSH TNS 255

You are not authorized to download 941400.stp

You are not authorized to download 941400.igs

You are not authorized to download 941400.jt

You are not authorized to download 941400.dwg

You are not authorized to download 941310+400m_E.dxf

You are not authorized to download DEHN.941400.wspak

You are not authorized to download 941400_eplan.zip

Wave breaker function

Product 941400 was added to Notepad.

Product 941400 was added to the cart.

DEHNshield TNS FM

Part No. 941405 DSH TNS 255 FM

You are not authorized to download 941315.stp

You are not authorized to download 941315.igs

You are not authorized to download 941315.jt

You are not authorized to download 941315.dwg

You are not authorized to download 941315+316+405+406m_E.dxf

You are not authorized to download DEHN.941405.wspak

You are not authorized to download 941315_eplan.zip

Wave breaker function

Product 941405 was added to Notepad.

Product 941405 was added to the cart.

DEHNshield TNS Basic FM

Part No. 941406 DSH B TNS 255 FM

You are not authorized to download 941315.stp

You are not authorized to download 941315.jt

You are not authorized to download 941315.jt

You are not authorized to download 941315.dwg

You are not authorized to download 941315+316+405+406m_E.dxf

You are not authorized to download DEHN.941406.wspak

You are not authorized to download 941315_eplan.zip

Wave breaker function

Product 941406 was added to Notepad.

Product 941406 was added to the cart.

DEHNshield TT

Part No. 941310 DSH TT 255

You are not authorized to download 941400.stp

You are not authorized to download 941400.igs

You are not authorized to download 941400.jt

You are not authorized to download 941400.dwg
