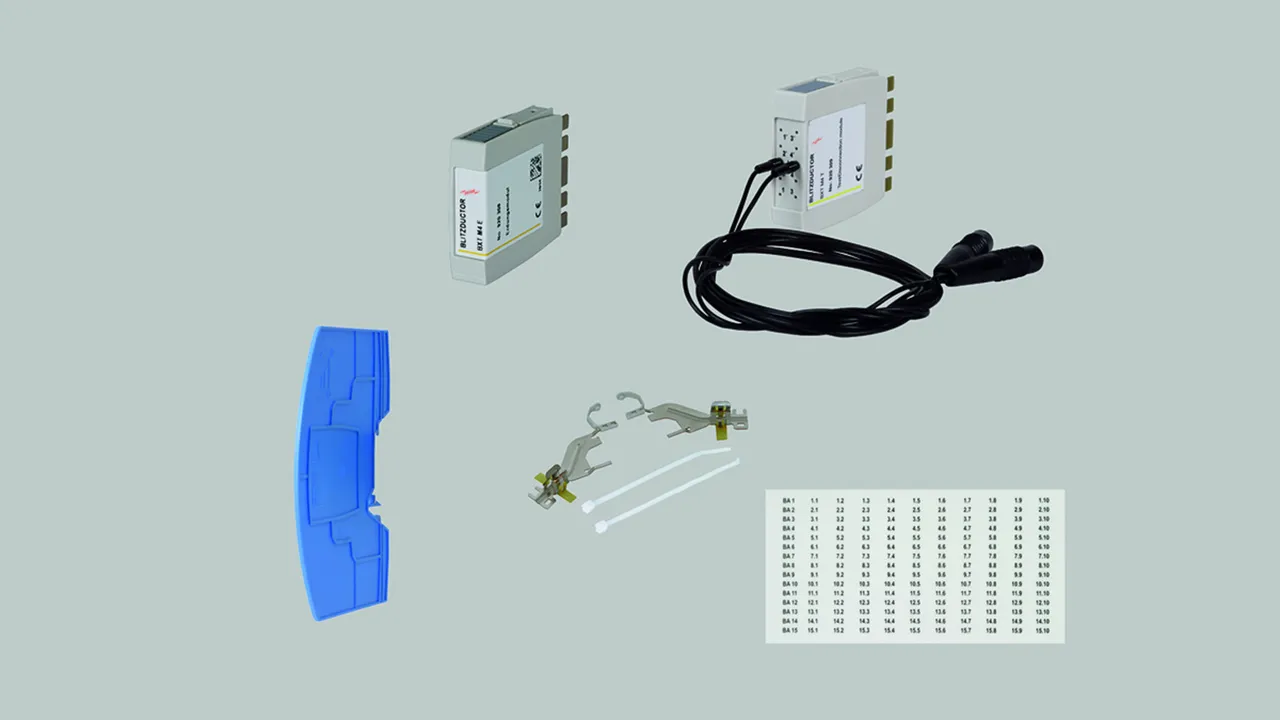

Akcesoria do ograniczników BLITZDUCTOR SP / XT / XTU

Moduł uziemiający

Moduł uziemiający umieszczony w podstawie łączy wszystkie linie podłączone do podstawy ogranicznika BLITZDUCTOR SP / XT / XTU z systemem połączeń wyrównawczych. Służy do bezpośredniego uziemiania nieużywanych żył przewodów już podłączonych do podstawy.

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 85369010, Gross weight: 29.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

Moduł uziemiający, podstawa BLITZDUCTOR SP/XT/XTU BXT M4 E
Moduł wtykowy do bezpośredniego uziemienia
linii podłączonych do podstawy ogranicznika BLITZDUCTOR XT
.

Producent: DEHN
Typ: BXT M4 E
Nr kat.: 920308
lub podobny.

Certificates



Technical data

D1 Całkowity prąd udarowy (10/350 µs) (Iimp ) 10 kA
Montaż w podstawa

Product 920308 was added to Notepad.

Go to Notepad

Product 920308 was added to the cart.

Go to Web-Shop

Moduł probierczy / rozłączający

Wtykowy moduł probierczo-rozłączający przerywa przebieg przewodów podłączonych do podstawy BLITZDUCTOR SP / XT i doprowadza je do gniazda probierczego z przodu modułu. Umożliwia to wykonanie pomiarów w instalacji bez odpinania przewodów z podstawy.

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 85369010, Gross weight: 24.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

Moduł probierczy / rozłączający Podstawa BLITZDUCTOR SP/XT/XTU BXT M4 T
Moduł wtykowy jako złącze pobiercze do
testowania linii bez
odpinania przewodów przyłączeniowych,
może być montowany do
podstawy BLITZDUCTOR XT.
Akcesoria w zestawie: 2 przewody pomiarowe (1 m), torba ochronna

Producent: DEHN
Typ: BXT M4 T
Nr kat.: 920309
lub podobny.

Certificates



Technical data

Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy przy 80°C (IL ) 1,0 A
Rezystancja objętościowa 0,1 Ω
Montaż w podstawa
Gniazda probiercze pozłacane, 1 mm
Akcesoria w zestawie 2 przewody pomiarowe (1 m), torba ochronna

Product 920309 was added to Notepad.

Go to Notepad

Product 920309 was added to the cart.

Go to Web-Shop

Etykiety numeracyjne BA1-BA15

Samoprzylepne etykiety (2x 165) do oznaczania adresów magistrali (od BA1 do BA15) urządzeń monitorujących stan ograniczników DRC MCM XT oraz kolejnych numerów (od 1.1-1.10 do 15.1-15.10) modułów BXT.

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 39199080, Gross weight: 5.60 g/PAK, PU: 1.00 PAK

Images

Additional information

Etykiety numeracyjne BA1-BA15
Przezroczyste etykiety samoprzylepne
z nadrukowanymi oznaczeniami
BA1 (1.1-1.10) do BA15 (15.1-15.10)
do łatwego oznaczania
urządzeń monitorujących DRC MCM XT
i modułów Blitzductor XT lub
podstaw
przezroczyste, trwale przylegające,
odporne na ścieranie

Producent: DEHN
Typ: BS BA1 BA15 BXT
Nr kat.: 920398
lub podobny.



Technical data

Wymiary (szer x wys) 13 x 7 mm

Product 920398 was added to Notepad.

Go to Notepad

Product 920398 was added to the cart.

Go to Web-Shop

Zaciski sprężynowe EMC

Dwa zaciski sprężynowe dla chronionej i niechronionej strony ograniczników BLITZDUCTOR SP / XT / XTU do trwałego, niskoimpedancyjnego połączenia ekranu z ekranowaną linią sygnałową. Końcówki izolacyjne do pośredniego uziemienia ekranu (tylko BXT), w zestawie opaski kablowe i paski izolacyjne. Nadają się do ograniczników BXT(U) ML2 ... S ... / BSP M2 ... (tylko bezpośrednie uziemienie ekranu).

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 85369095, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Predecessor

Images

Additional information

Zaciski sprężynowe EMC SAK BXT LR
2 zaciski sprężynowe do trwałego
niskoimpedancyjnego połączenia ekranu
dla chronionej i niechronionej strony
ograniczników BLITZDUCTOR XT.
Z wbudowanym kodowaniem połączeń
do bezpośredniego lub pośredniego uziemienia ekranu,
z zestawie z opaskami kablowymi i końcówką izolacyjną.
Zakres zacisku: 3-10 mm
Akcesoria w zestawie: końcówki izolacyjne, opaski kablowe, paski izolacyjne

Producent: DEHN
Typ: SAK BXT LR
Nr kat.: 920395
lub podobny.

Certificates



Technical data

D1 Prąd udarowy (10/350 µs) 5 kA
Montaż w zacisk BXT BAS / BSP BAS 4
Akcesoria w zestawie końcówki izolacyjne, opaski kablowe, paski izolacyjne

Product 920395 was added to Notepad.

Go to Notepad

Product 920395 was added to the cart.

Go to Web-Shop

Przegroda Ex

Przy stosowaniu ograniczników przepięć BLITZDUCTOR XT Ex (i) w obwodach iskrobezpiecznych należy uwzględnić szczególne warunki zabudowy.
Zgodnie z normą EN 60079-11: 2007 (VDE 0170-7) pomiędzy urządzeniami iskrobezpiecznymi a innymi należy zachować odstęp minimalny ≥ 50 mm (między elementami połączeniowymi, np. zaciskami tych urządzeń)!
Dzięki zastosowaniu przegrody Ex (i) TW DRC MCM EX można zachować ten odstęp, nawet jeśli ograniczniki przepięć są zamontowane bezpośrednio obok siebie.
Szczególnie dopasowany do stosowania razem z urządzeniem DRC MCM XT do monitorowania stanu modułów BXT. (1 opakowanie = 2 sztuki)

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 39269097, Gross weight: 31.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Przegroda TW DRC MCM EX
Przegroda Ex (i)
pozwala na zachowanie
minimalnego odstępu
min. 50 mm dla elementów połączeniowych
w elektrycznych obwodach iskrobezpiecznych i nieiskrobezpiecznych
zgodnie z normą EN 60079-11.
Do szyn 7 mm oraz 35 mm.
poliamid PA 6.6, niebieski

Producent: DEHN
Typ: TW DRC MCM EX
Nr kat.: 910697
lub podobny.



Technical data

Montaż szyna 35 mm zgodnie z EN 60715

Product 910697 was added to Notepad.

Go to Notepad

Product 910697 was added to the cart.

Go to Web-Shop
